1 Carbon Nanotubes Sen, Ayhan Institut für Materialphysik der Universität Wien

2 Inhalt: Einleitung Carbon nanotubes Ramanspektroskopie SWCNT DWCNT AFM und Ramanspektroskopie von Einzelnen SWCNT

3 Einleitung

4 Was sind Carbon-Nanotubs?
Aufgerollte Graphenebene Durchmesser 0.5 bis 3 nm Länge > 500 nm (10,5) SWCNT

5 Von einer Graphitschicht zu einem SWNT
1. Streifen ausschneiden, 2. Zusammen rollen, so dass O und A sowie B und C zusammenfallen 3. Ch= nA1 + mA2 n,m  

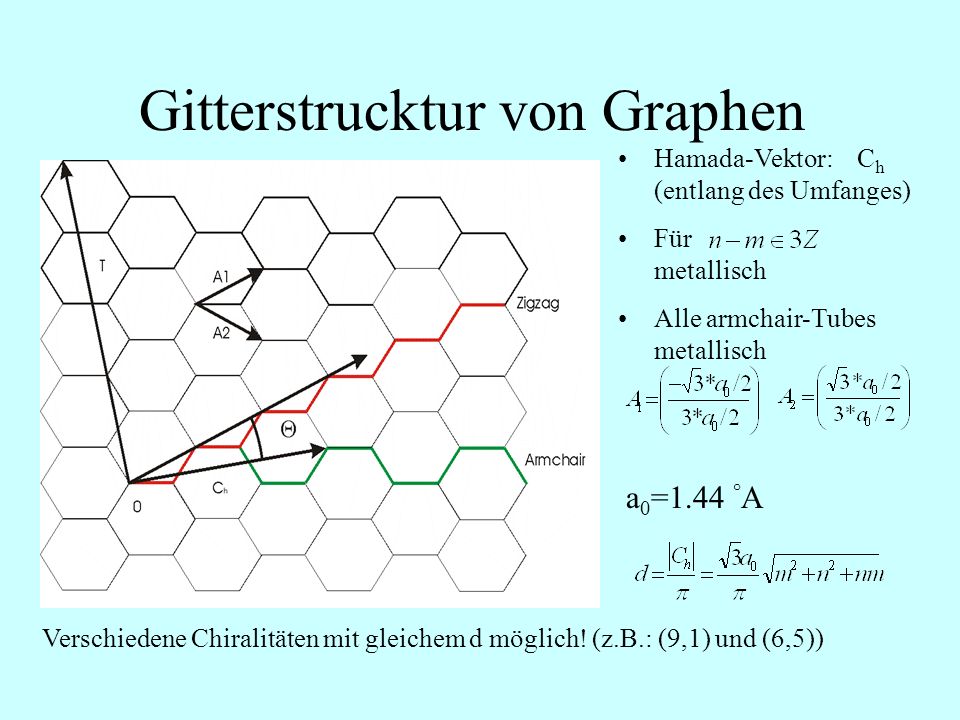

6 Gitterstrucktur von Graphen
Hamada-Vektor: Ch (entlang des Umfanges) Für metallisch Alle armchair-Tubes metallisch a0=1.44 °A Verschiedene Chiralitäten mit gleichem d möglich! (z.B.: (9,1) und (6,5))

7 Bandstruktur vom Graphen
t= 2.9 eV a=0.144 nm TRIGONAL WARPING

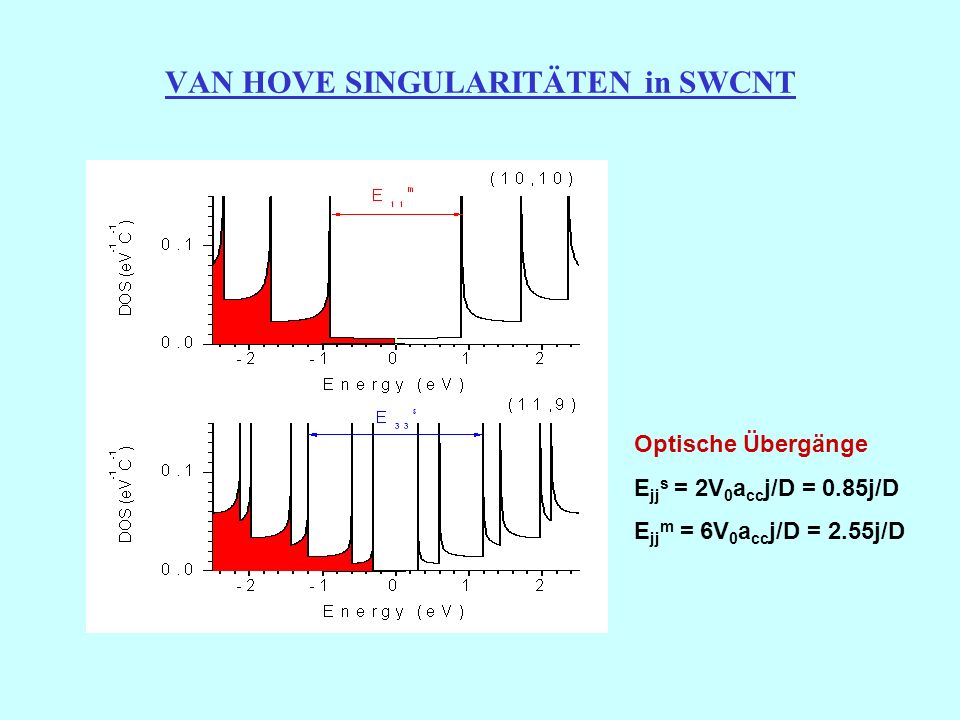

8 VAN HOVE SINGULARITÄTEN in SWCNT
Optische Übergänge Ejjs = 2V0accj/D = 0.85j/D Ejjm = 6V0accj/D = 2.55j/D

9 Ramanspektroskopie von SWCNT

10 RAMAN SPECTRUM VON SWCNT
G Linie RBM vRBM = C/D(n,m) C=235 cm-1/nm D Linie Pro Nanotube treten 15 oder 16 Raman-aktive Moden auf!

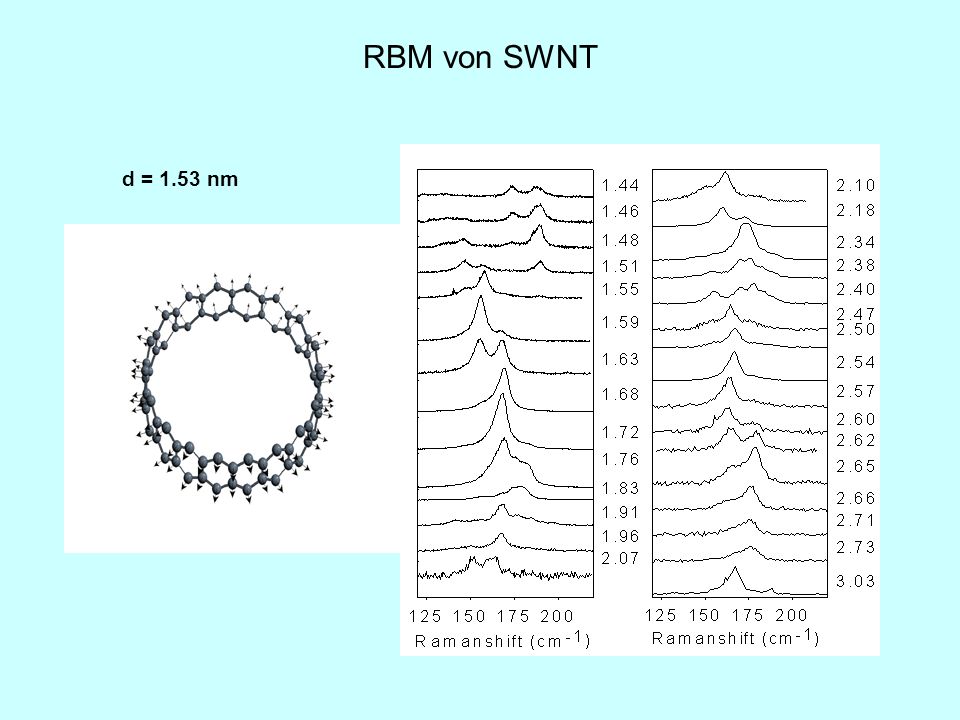

11 RBM von SWNT d = 1.53 nm

12 Ramanspektroskopie von DWCNT

13 DWCNT

14 DWCNT

15 DWCNT

16 DWCNT

17 AFM und Ramanspektroskopie von Einzelnen SWCNT

18 AFM Aufnahme von Einzelnen SWNT
Eisenpartikel als Katalysatoren mittlerer Durchmesser d = 1.85 nm gewöhnliche Durchmesser reichen von 1 bis 3 nm mit der CVD Methode A.Jorio et al. PRL 86, 1118 (2001)

19 RBM und G Moden für drei isolierte halbleitende SWNT´s
A.Jorio et al RBM und G Moden für drei isolierte halbleitende SWNT´s RBM und G Moden für drei isolierte metallische SWNT´s

20 Abhängigkeit der Frequenz vom Durchmesser der einzelnen SWCNT.
A.Jorio et al
