1 Durch Ionenbestrahlung induzierte Formänderungen von ungeordneten und geordneten metallischen Nanostrukturen M. Denk, J. Blässing, R. Durner, B. Heinz, J. Eisenmenger, H.-G. Boyen, P. Ziemann Universität Ulm, Abteilung Festkörperphysik F. Burmeister, J. Boneberg, P. Leiderer Universität Konstanz, Fakultät für Physik

2 Strahlenschaden bei Ionenbeschuß 300 keV He keV Kr + Au 10keV nach 1,5 ps MD-Simulation (R.S. Averback) Thermal Spike TRIM-Simulationen

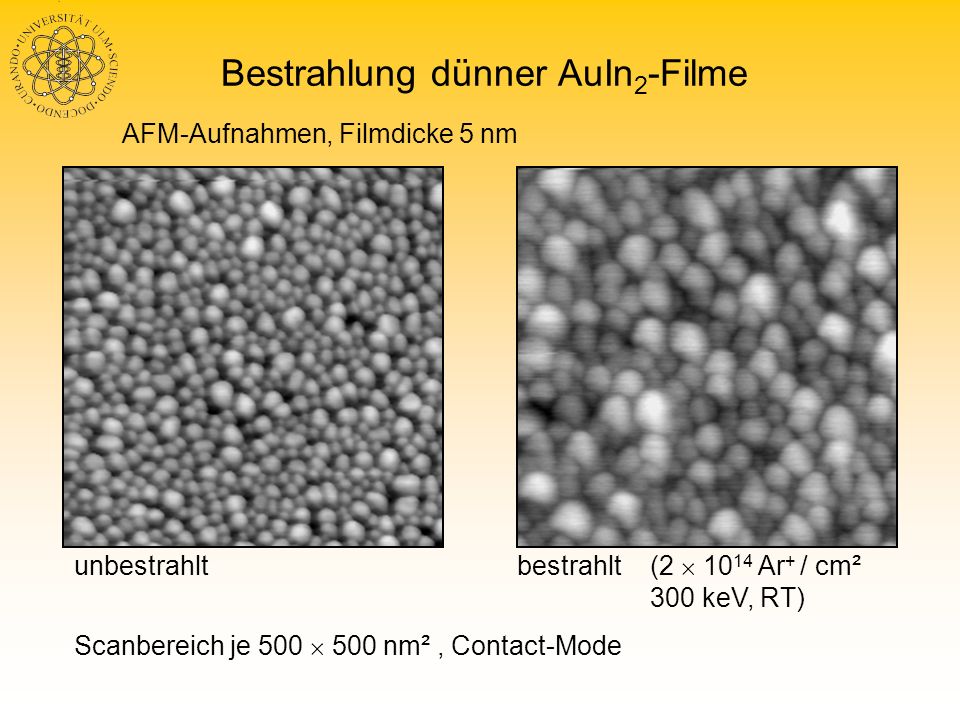

3 Bestrahlung dünner AuIn 2 -Filme unbestrahlt bestrahlt ( Ar + / cm² 300 keV, RT) Scanbereich je nm², Contact-Mode AFM-Aufnahmen, Filmdicke 5 nm

4 Veränderung der mittleren Korngröße Zunahme der lateralen Ausdehnung um 65%

5 Bestrahlung mit leichten He + -Ionen unbestrahlt bestrahlt ( He + / cm² 300 keV, 93,4 K) Scanbereich je nm², Contact - Mode AFM-Aufnahmen, Filmdicke 7 nm

6 Bestrahlung mit leichten He + -Ionen Zunahme der lateralen Ausdehnung um 9%

7 Kolloidale Masken REM - Aufnahme mit 15 nm AuIn 2 bedampft Kugelgröße: 1,7 µm

8 Geordnete Nanostrukturen Ablösen der Kugeln mit Chloroform oder Tesafilm Ringe aus Surfactants Scanbereich 2 2 µm², (Tapping) AFM-Aufnahme

9 Bestrahlung geordneter Nanostrukturen Bestrahlt mit Ar + /cm² (300 keV, 90 K) Wachstum an den Stellen der Ringe von symmetrischen Hügeln Hügeln enthalten oberflächlich Gold, aber kein Kohlenstoff Volumenzunahme bisher ungeklärt Scanbereich 3 3 µm², Tapping-Mode AFM-Aufnahme
