1 ZHaW, SoE, Messtechnik, Spma1/8 Analog-Digital Umsetzer NI USB 6009 Blockschaltbild

2 ZHaW, SoE, Messtechnik, Spma2/8 Analog-Digital Umsetzer Analog-to-digital converter (ADC) Die Digitalisierung eines kontinuierlichen (analogen) Signals erfolgt prinzipiell in zwei Schritten: Abtastung (sample and hold) Quantisierung (Wertdiskretisierung)

3 ZHaW, SoE, Messtechnik, Spma3/8 Analog-Digital Umsetzer NI USB 6009 ADC-Kanal

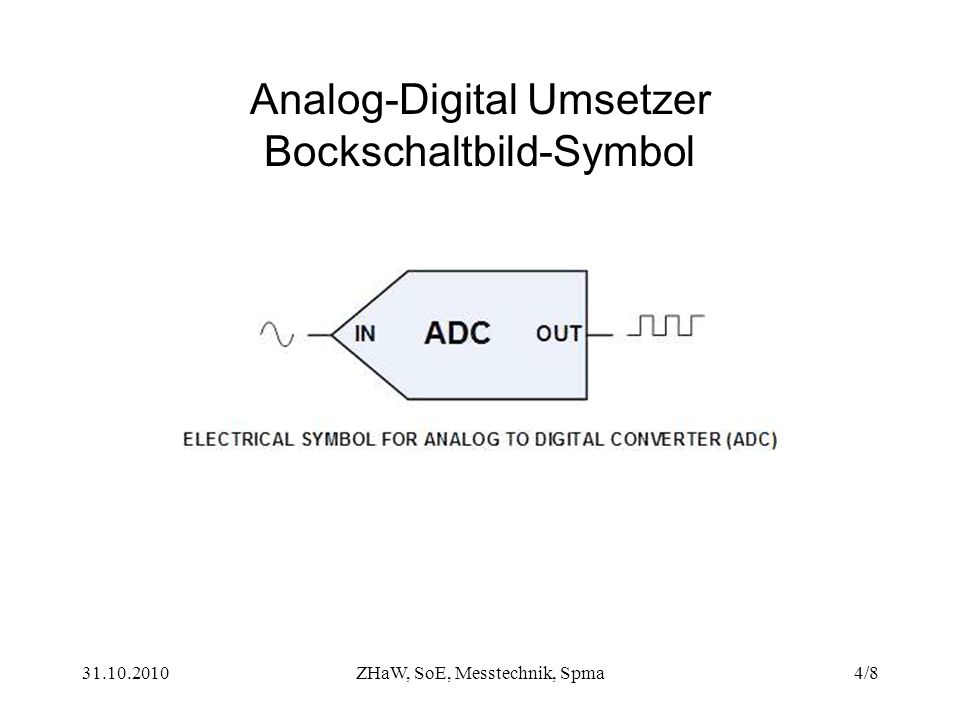

4 ZHaW, SoE, Messtechnik, Spma4/8 Analog-Digital Umsetzer Bockschaltbild-Symbol

5 ZHaW, SoE, Messtechnik, Spma5/8 Analog-Digital Umsetzer Abtastvorgang (sampling) Das analoge zeitkontinuierliche Signal wird (meistens) in regelmässigen Zeitabständen T S : Abtastintervall (sampling interval) abgetastet. Der reziproke Wert f S = 1/ T S des Abtastintervalls heisst Abtastfrequenz (sampling rate). Die Abtastfrequenz darf gemäss dem Abtast- theorem nicht beliebig tief gewählt werden: f S > 2 maximale im Signal enthaltene Frequenz

6 ZHaW, SoE, Messtechnik, Spma6/8 Analog-Digital Umsetzer Auflösung: Signal ohne Vorzeichen Anzahl Stufen: 2 n Bsp: 8 Bit ––> Bit ––> 4096 LSB: Bereich/Anz. St. Bsp: 0 bis 10 V, 8 Bit ––> mV

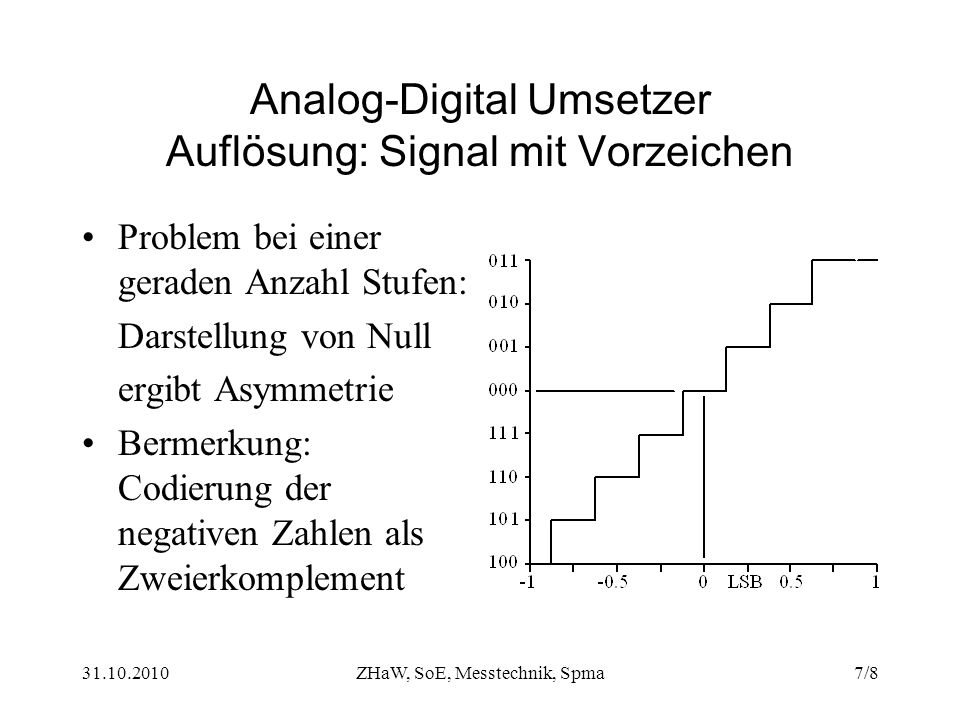

7 ZHaW, SoE, Messtechnik, Spma7/8 Analog-Digital Umsetzer Auflösung: Signal mit Vorzeichen Problem bei einer geraden Anzahl Stufen: Darstellung von Null ergibt Asymmetrie Bermerkung: Codierung der negativen Zahlen als Zweierkomplement

8 ZHaW, SoE, Messtechnik, Spma8/8 Analog-Digital Umsetzer Beispiele Audio CD –Abtastrate: 44,1 kHz –Auflösung: 16 Bit Tektronix KO TDS1000B –Abtastrate: bis 1 GHz –Auflösung (vertikal): 8 Bit bei Empfindlichkeit von 2 mV/div bis 5 V/div
