1 Diskrete Mathematik Angelika Steger Institut für Theoretische Informatik TexPoint fonts used in EMF. Read the TexPoint manual before you delete this box.: AAAAAAAAAAAAAA

2 Graphentheorie Kapitel 2:

3 Hamiltonkreise & Eulertouren Betrachte einen Graphen G=(V,E): Hamiltonkreis: Ein Hamiltonkreis ist ein Kreis, der jeden Knoten des Graphen genau einmal enthält. Eulertour: Eine Eulertour ist ein geschlossener Weg, der jede Kante des Graphen genau einmal enthält.

4 Hamilton Sir William Rowan Hamilton ( ), Irischer Mathematiker, Physiker und Astronom. The Icosian Game :

5 Hamiltonkreis - Beispiele kein Hamiltonkreis …

6 NP-Vollständigkeit Karp (1972) Das Problem Gegeben ein Graph G=(V,E), enthält G einen Hamiltonkreis? ist NP-vollständig. P = effizient entscheidbare Probleme NP = (einseitig) effizient verifizierbare Probleme P = NP 1 Million US-$ (Clay-Foundation) ?

7 Hamiltonkreise im Gitter Gibt es einen Hamiltonkreis?Nein!

8 Hamiltonkreise im Gitter Satz: Ein n x m Gitter enthält genau dann einen Hamiltonkreis, wenn nm gerade ist.

9 Hamiltonkreise & Eulertouren Betrachte einen Graphen G=(V,E): Hamiltonkreis: Ein Hamiltonkreis ist ein Kreis, der jeden Knoten des Graphen genau einmal enthält. Eulertour: Eine Eulertour ist ein geschlossener Weg, der jede Kante des Graphen genau einmal enthält.

10 Euler Leonhard Euler ( ) Euler-Gedenktafel in Riehen

11 Königsberger Brückenproblem Gibt es einen Spaziergang, bei dem jede Brücke genau einmal verwendet wird?

12 Eulertour Definition: Ein Graph G=(V,E) heisst eulersch, wenn es eine Eulertour gibt, d.h. einen Weg, der jede Kante des Graphen genau einmal enthält und dessen Anfangs- und Endknoten identisch sind. Satz: Für einen zsghd. Graph G=(V,E) gilt: G eulersch ÜÞ alle Knoten haben geraden Grad

13 Graphen und lineare Algebra, Gerichtete Graphen Kapitel 2.5:

14 Adjazenzmatrix Für einen Graphen G=(V,E) ist die Adjazenzmatrix A G definiert durch: Beispiel:

15 Adjazenzmatrix - Eigenschaften A G ist symmterisch. A G hat Nullen auf der Hauptdiagonalen Satz: Der Eintrag a ij k der i-ten Zeile und j-ten Spalte der Matrix A G k zählt genau die Anzahl Wege der Länge (genau) k in G von i nach j. [Annahme: V = {1,…,|V|}.]

16 Anzahl Wege - Beispiel

17 Gerichtete Graphen Definition: Ein gerichteter Graph, auch Digraph, ist ein Tupel D=(V,A), wobei V eine (endliche) Menge von Knoten ist und A Í V x V eine Menge von gerichteten Kanten (engl. arcs).

18 Gerichtete Graphen Definitionen: gerichteter Graph D=(V,A), v V Aus-Grad: deg - (v) = | {x V | (v,x) A } | Ein-Grad: deg + (v) = | {x V | (x,v) A } | Satz: Für jeden gerichteten Graphen D=(V,A) gilt:

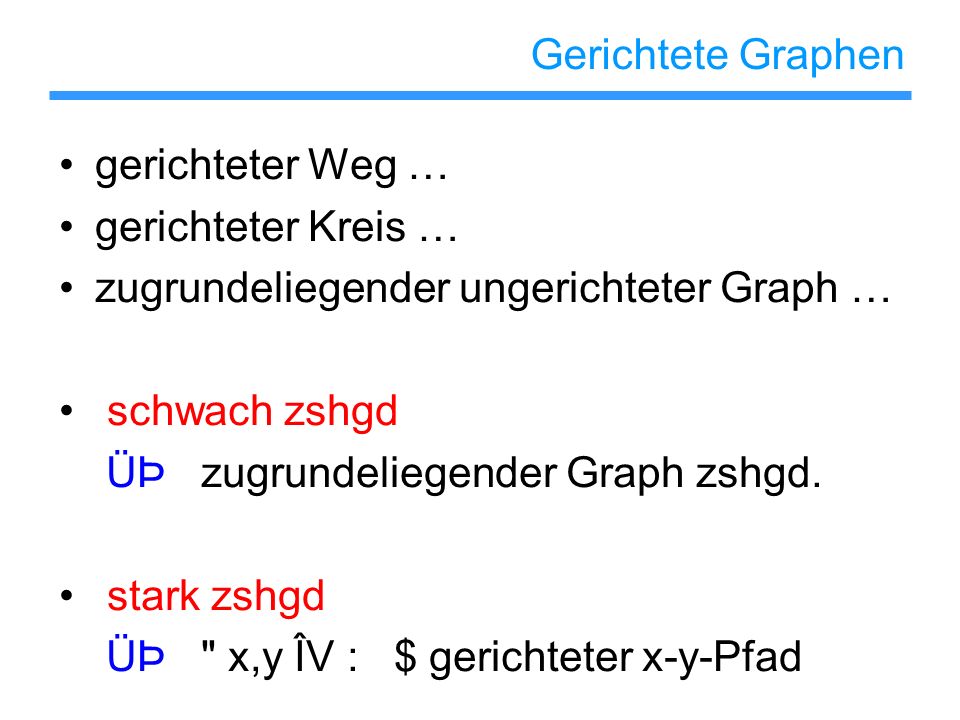

19 Gerichtete Graphen gerichteter Weg … gerichteter Kreis … zugrundeliegender ungerichteter Graph … schwach zshgd ÜÞ zugrundeliegender Graph zshgd. stark zshgd ÜÞ " x,y ÎV : $ gerichteter x-y-Pfad

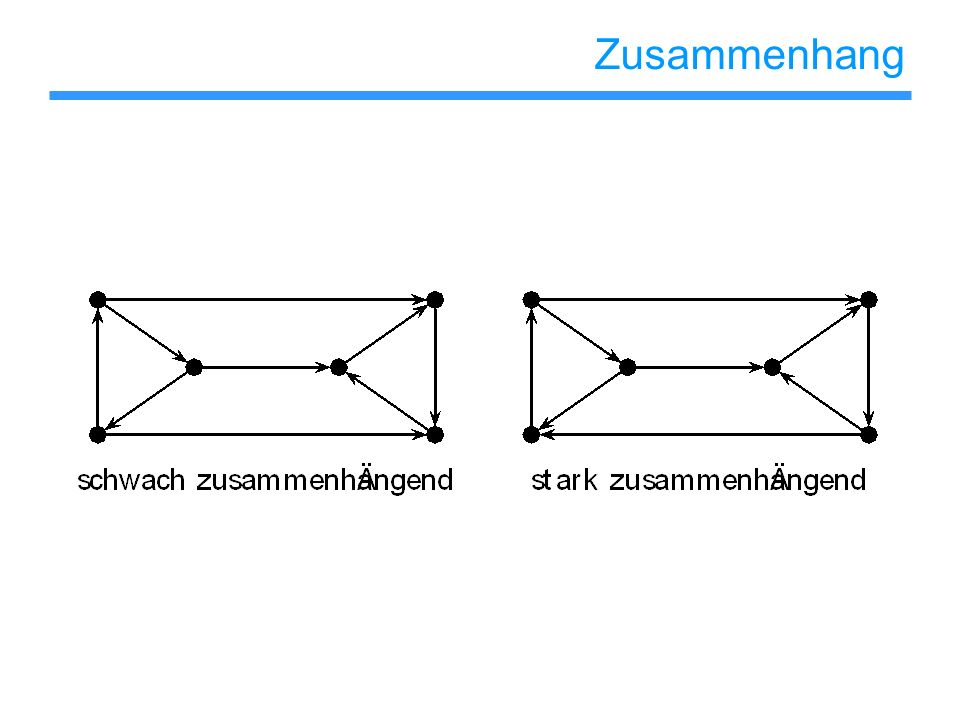

20 Zusammenhang

21 Beispiel Betrachten Folgen der Länge n über dem Alphabet {0,1}, die keine zwei aufeinanderfolgende Einsen enthalten :

22 Azyklische Graphen Definition: Ein gerichteter Graph D=(V,A) heisst azyklisch, wenn er keinen gerichteten Kreis enthält. Satz: Für jeden azyklischen, gerichteten Graph (DAG) existiert eine topologische Sortierung, d.h. eine Nummerierung der Knoten, so dass alle Kanten vom kleineren zum grösseren Knoten zeigen.

23 Topologische Sortierung - Beispiel
