1 Polarisation elektromagnetischer Wellen

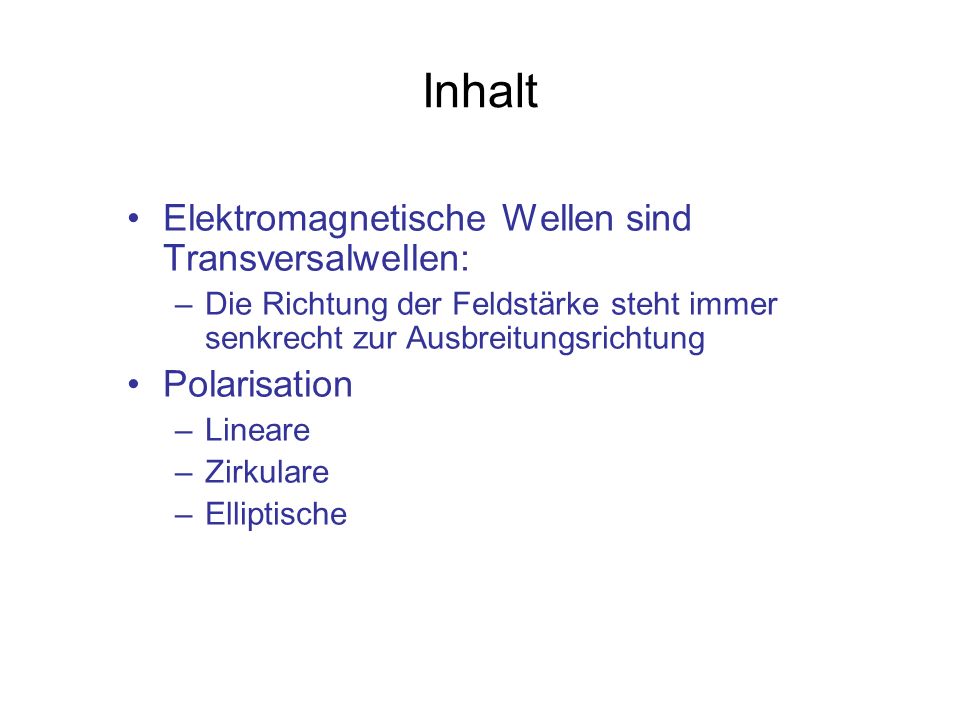

2 Inhalt Elektromagnetische Wellen sind Transversalwellen: –Die Richtung der Feldstärke steht immer senkrecht zur Ausbreitungsrichtung Polarisation –Lineare –Zirkulare –Elliptische

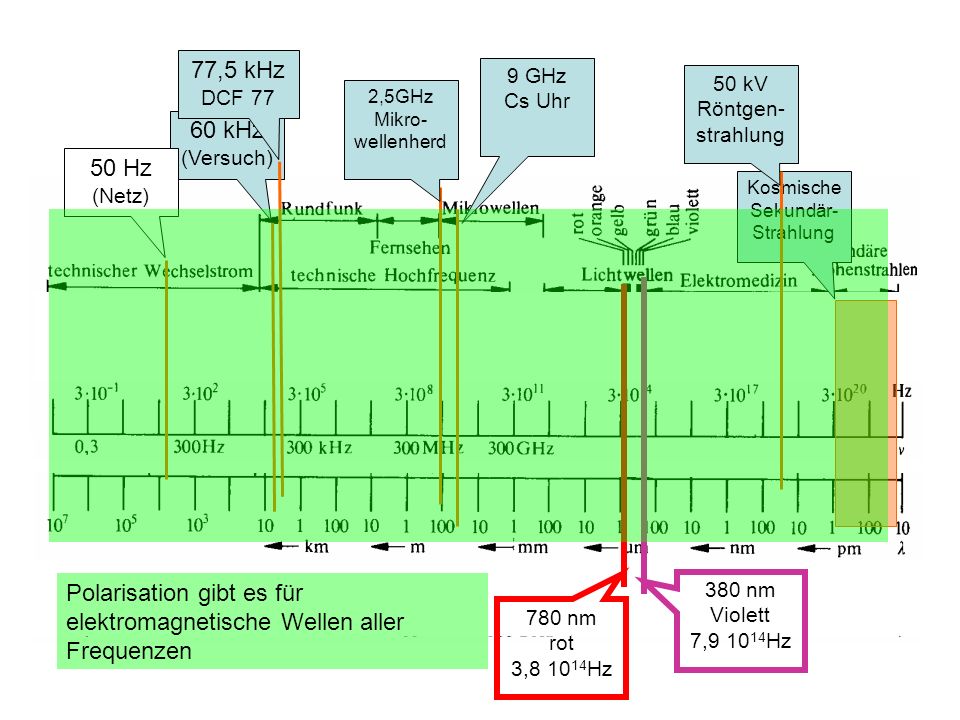

3 60 kHz (Versuch) 2,5GHz Mikro- wellenherd 50 Hz (Netz) Kosmische Sekundär- Strahlung 50 kV Röntgen- strahlung 380 nm Violett 7, Hz 780 nm rot 3, Hz 9 GHz Cs Uhr 77,5 kHz DCF 77 Polarisation gibt es für elektromagnetische Wellen aller Frequenzen

4 Die Polarisationsebene Polarisationsebene Dipol

5 Die Polarisationsebene Polarisationsebene des E-Feldes Dipol Polarisationsebene des B-Feldes

6 Unpolarisierte Strahlung Transversale Welle: Die Feldstärke steht immer senkrecht zur Ausbreitungsrichtung

7 Polarisator

8 Polarisatoren Kristalle, Nicolsches Prisma Folien mit Vorzugsorientierung

9 Linear polarisierte Strahlung Transversale Welle: Die Feldstärke steht immer senkrecht zur Ausbreitungsrichtung

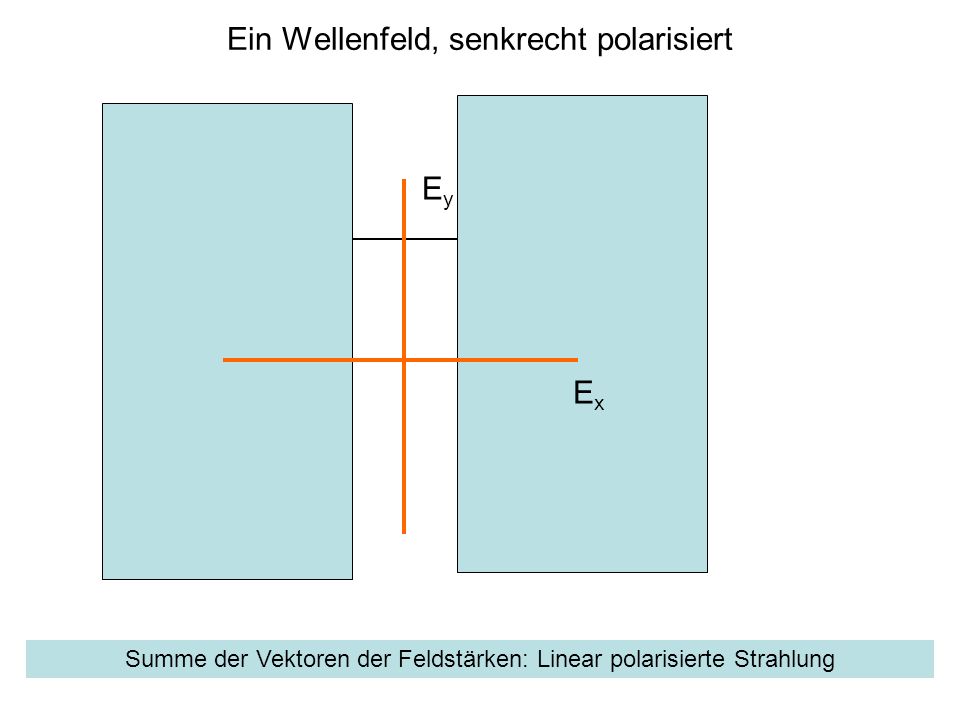

10 Ein Wellenfeld, senkrecht polarisiert Summe der Vektoren der Feldstärken: Linear polarisierte Strahlung ExEx EyEy

11 EyEy ExEx Zwei orthogonale Wellenfelder, Phasenverschiebung 0 Summe der Vektoren der Feldstärken: Linear polarisierte Strahlung

12 Zirkular polarisierte Strahlung Transversale Welle: Die Feldstärke steht immer senkrecht zur Ausbreitungsrichtung

13 Summe der Vektoren der Feldstärken: Zirkular polarisierte Strahlung EyEy ExEx Lambda Viertel Zwei orthogonale Wellenfelder, Phasenverschiebung ¼ Periode

14 Elliptisch polarisierte Strahlung Transversale Welle: Die Feldstärke steht immer senkrecht zur Ausbreitungsrichtung

15 EyEy ExEx Zwei orthogonale Wellenfelder, Phasenverschiebung 1/5 Periode Summe der Vektoren der Feldstärken: Elliptisch polarisierte Strahlung

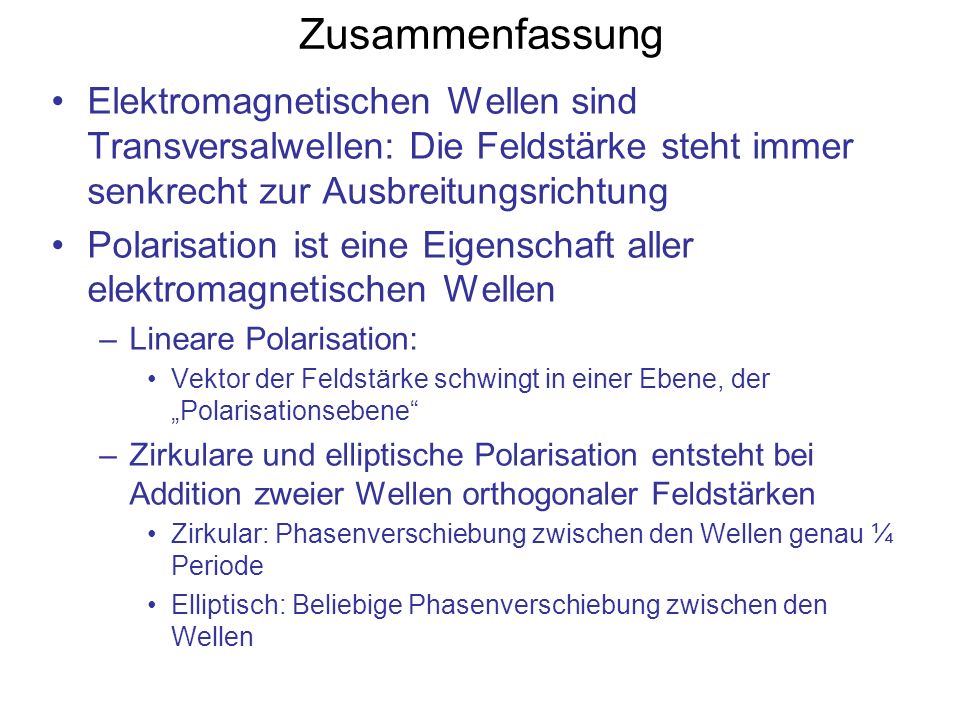

16 Zusammenfassung Elektromagnetischen Wellen sind Transversalwellen: Die Feldstärke steht immer senkrecht zur Ausbreitungsrichtung Polarisation ist eine Eigenschaft aller elektromagnetischen Wellen –Lineare Polarisation: Vektor der Feldstärke schwingt in einer Ebene, der Polarisationsebene –Zirkulare und elliptische Polarisation entsteht bei Addition zweier Wellen orthogonaler Feldstärken Zirkular: Phasenverschiebung zwischen den Wellen genau ¼ Periode Elliptisch: Beliebige Phasenverschiebung zwischen den Wellen

17 Summe der Vektoren der Feldstärken: Zirkular polarisierte Strahlung EyEy ExEx Lambda Viertel finis
