1 MATLAB André Bolles

2 Was ist MATLAB? Wozu brauche ich MATLAB? Programmierung in MATLAB Integration von MATLAB in Java Demo Gliederung 2 2

3 MATLAB = MATrix LABoratory? Software zur numerischen Berechnung mathematischer Probleme -Gegenstück: Mathematica, Maple für symbolische Algebra -Alternativen: eigentlich keine wg. des Umfangs RLab, GNU Octave, R-Project Hersteller: The MathWorks Inc. -aktuelle Version 2009a Sehr umfangreich -Viele Toolboxen für verschiedenste Anwendungsbereiche Signalverarbeitung, Bildverarbeitung, Aeronautics, Financial, … Proprietäre Programmiersprache Sehr, sehr gute Dokumentation in der MATLAB-Hilfe Was ist MATLAB 3 3

4 Lizenzen an der Uni-Oldenburg -Entwicklerlizenz MATLAB Simulink Stateflow Data Acquisition Toolbox Statistics Toolbox …. -Schulungslizenz Nicht ganz so umfangreich Zugriff auf Lizenzen über Lizenzserver -flexlm.uni-oldenburg.de Was ist MATLAB? 4 4

5 Berechnung und Simulation komplexer mathematischer Sachverhalte -Was MATLAB nicht kann, das geht auch nicht. Beispielanwendungen: -Albatroz Engineering: Automasiertes Echtzeit-System zur Inspektion von Überlandleitungen -Applied Biosystems: DNA Sequencing Algorithm -Astrium EADS: Two-Way Laser Optical Link between Aircraft and Satellite -Automotive Systems Laboratory: Test of Crash Sensors -Medical University of South Carolina: Gene/Protein Analysis -… Wozu brauche ich MATLAB? 5 5 Quelle:

6 MATLAB ist mehr als ein (sehr guter) Taschenrechner Vollständige Programme lassen sich in MATLAB erstellen -Eigenständige Applikationen -Integration in Webanwendungen -Integration in eigene Applikationen Programmierung in MATLAB 6 6

7 MATLAB ist eine Sprache Alles in MATLAB ist eine Matrix (oder ein multidim. Array) -u = 0.5 (1x1 Matrix) -v = [true false false] (1x3 Matrix) -w = ['Hallo' 'Welt' '!'] (1x10 Matrix) -x = [3; -2; 1] (3x1 Matrix) -y = [ ; ] (2x2 Matrix) Matrix-Operationen -+;-;*;/;\ (Division hat spezielle Bedeutung) -y * 20 (jedes Element mit 20 multiplizieren) -y * y (Matrix-Multiplikation) -y * x (nicht möglich wg. falscher Dimension) Programmierung in MATLAB 7 7

8 Elegantes Lösen von linearen Gleichungssystemen -Beispiel: 3x + 4y – 2z = 7 4x – 2y + 2z = 8 1x + 2y + 3z = 9 -Eingabe in MATLAB A = [3 4 -2; ; 1 2 3] B = [7; 8; 9] X = A\B ist Lösung des Gleichungssystems AX = B Programmierung in MATLAB 8 8

9 Datentypen: -numerisch: int, double -character: String, Character -logisch: false, true (abgebildet als 0 und 1) -cell: Struktur, welche verschiedene Arrays aufnimmt können untersch. Dimension haben und versch. Datentypen enthalten -structure: ähnlich zu structures in C -classes: Java-Klassen oder eigene Klassen Programmieren in MATLAB 9 9

10 Kontrollstrukturen -if/else -Schleifen Programmieren in MATLAB 10 if n < 0 disp('Input must be positive'); elseif rem(n,2) == 0 A = n/2; else A =(n+1)/2; end for m = 1:0.5:5 for n = 1:100 A(m, n) = 1/(m + n - 1); end

11 Kontrollstrukturen -try/catch Programmieren in MATLAB 11 try X = tan(x); catch ME1 disp(['Exception thrown:' ' ' ME1.identifier]); end kein spezieller ExceptionTyp (nur MException) ME1 gibt Variable an, in der die Exception gespeichert wird

12 MATLAB M-File -Dateiendung.m -Zwei Arten von Dateien Skripte Funktionen Skripte -Folge von Anweisungen, die ausgeführt werden müssen -keine Ein- und Ausgabeparameter Funktionen (im Folgenden näher vorgestellt) -Definition eigener Funktionen -Ein- und Ausgabeparameter möglich Programmieren in MATLAB 12

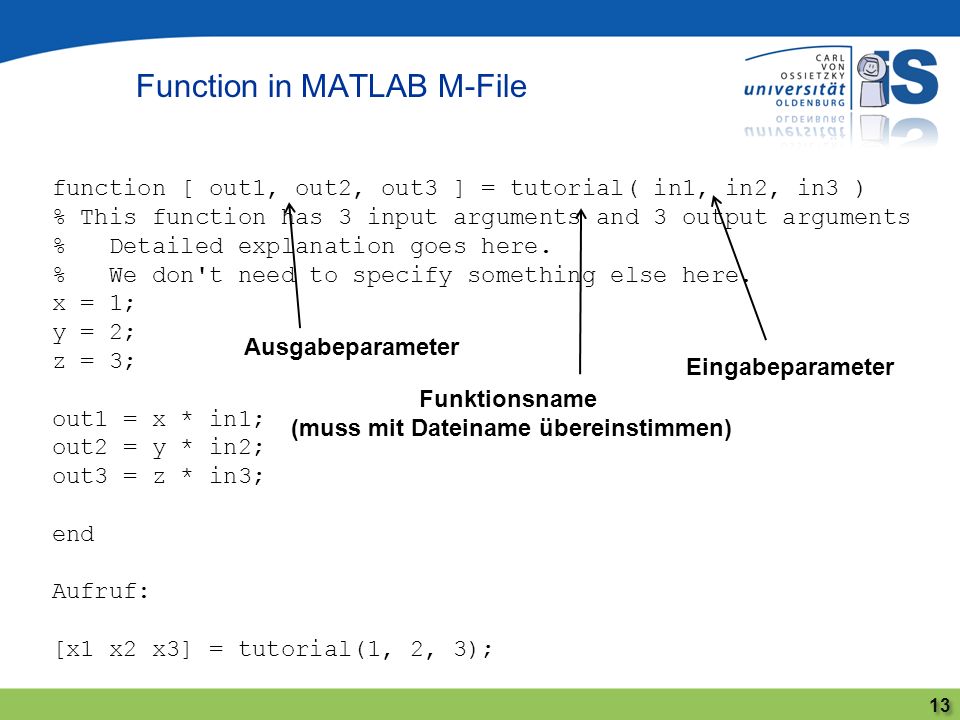

13 Function in MATLAB M-File 13 function [ out1, out2, out3 ] = tutorial( in1, in2, in3 ) % This function has 3 input arguments and 3 output arguments % Detailed explanation goes here. % We don't need to specify something else here. x = 1; y = 2; z = 3; out1 = x * in1; out2 = y * in2; out3 = z * in3; end Aufruf: [x1 x2 x3] = tutorial(1, 2, 3); Ausgabeparameter Funktionsname (muss mit Dateiname übereinstimmen) Eingabeparameter

14 Compilierung von MATLAB-Code 14 MATLAB MATLAB Compiler MATLAB Builder for.NET MATLAB Builder for Excel MATLAB Builder for Java dll exe

15 Ausführung von MATLAB-Code 15 Ausführung von MATLAB-Code in MATLAB Component Runtime (MCR) -ähnlich zur Java Runtime Environment -separat zur eigentlichen MATLAB-Umgebung Ausführung anwendungsspezifischen Codes außerhalb der MCR -JRE -.NET-Runtime -Nativ Folglich: -keine MATLAB-Installation zur Ausführung von MATLAB-Code notwendig -keine zusätzlichen Lizenzkosten bei Nutzung entwickelten MATLAB- Codes

16 Benötigte Produkte -für die Entwicklung: MATLAB MATLAB Compiler MATLAB Builder for Java -für die Ausführung: MATLAB Runtime Component Die erstellte Java-Bibliothek Java Runtime Environment Integration von MATLAB in Java 16

17 Entwicklung von M-Files mit benötigten Funktionen Erstellung eines neuen MATLAB Builder for Java Projektes -Deployment der M-Files -inklusive der MCR falls auf Zielrechner keine MATLAB-Installation vorhanden Import der erzeugten Java-Bibliothek -Aufruf der Funktionalität aus Java-Awendungen heraus Integration von MATLAB in Java 17

18 Erzeugung von Java-Wrapper-Klassen, die die MATLAB- Funktionalität kapseln Automatisches Mapping von Java-Datentypen in MATLAB- Datentypen und umgekehrt Exception-Handling -MATLAB-Exception werden in Java gekapselt -Fehlermeldungen können in Java ausgegeben werden Was geht nicht? -MATLAB-Klassen werden nicht direkt in Java-Klassen umgewandelt und sind somit nur aus MATLAB-Code heraus aufrufbar -Bestimmte Toolbox-Funktionen können nicht genutzt werden Was bietet MATLAB-Builder for Java? 18

19 Demo 19

20 Zugriff auf (fast) vollständige MATLAB-Funktionalität aus externen Anwendungen heraus Bei Aufteilung des Entwicklerteams keine übergreifenden Kenntnisse von MATLAB und Java notwendig Zeitersparnis bei der Entwicklung mathematischer Anwendungen Fazit 20
