Entwerfen Bacc WS 12 Betreuung: Michael Seidel, Peter Bauer.

Ähnliche Präsentationen


Präsentation zum Thema: "Entwerfen Bacc WS 12 Betreuung: Michael Seidel, Peter Bauer."—  Präsentation transkript:

1 Entwerfen Bacc WS 12 Betreuung: Michael Seidel, Peter Bauer

2 HB2

3

4

5 Raum- u. Ausstattungsprogramm Schwimm-/Badebetrieb Eingangsbereich Eingangsvorplatz (+ Wege und Stellplätze) Windfang, Eingangshalle, Kassen- und Kontrollanlagen, Personalräume, Verwaltungsraum, Toiletten/Sanitärbereich Cafe Umkleidebereich Umkleideplätze: Umkleidekabinen, Sammelumkleiden, Wechselkabinen, Behindertenkabinen, Garderobenschränke (Garderobenplätze), Putzmittelraum. Sanitärobjekte: Frisierplätze, Fußdesinfektionsstellen, Auswringbecken Sanitärbereich Duschen, Sitztoiletten, Urinalstände, Handwaschbecken, Sanitärkabine für Behinderte Ausstattung / Beckenbereich Beckenumgänge (Breiten: 1,25 m bis 4,50 m) Schwimm-Meisterraum (Aufsichtsraum, der die Übersicht ermöglicht), Sanitätsraum (1.Hilfe -Raum, leicht erreichbar), Wärmebänke, Sanitärobjekte (Kaltduschen, Anschlussstellen f. Flächendesinfektion und Reinigung, Trinkbrunnen), Geräteraum für Sport- und Absperrgeräte, Geräteraum für Reinigungsgeräte

6 HB2 Anforderungen / Konstruktion Weitgespanntes Dachtragwerk - sorgfältige Werkstoffwahl nach Anforderungen an Spannweiten, Stützenstellungen und Art und Formate der Eindeckungsmaterialien sowie nach bauphysikalischen Anforderungen (Wärme-, Feuchte-, Sonnenschutz, Akustik etc.) Natürliche Belichtung (Blendschutz) Anforderungen an Schwimmbadüberdachungen (starke Korrosionseinwirkung) Bereiche eventuell öffenbar Wandkonstruktion/en - sorgfältige Werkstoffwahl nach konstruktiven Anforderungen (Winddruck-/sog, Spannweiten, Anbindung/Dachkonstruktion, Stützenstellungen etc.), bauphysikalischen Anforderungen (Wärme-, Feuchte-, Sonnenschutz, Akustik etc.) architektonischen Anforderungen (Ein- u. Ausgänge, Aussicht, Materialwirkung/haptik/komposition) Tribünenanlagen Auf-/Abbau/Ausfahrbarbarkeit – Tribünenblöcke, Fluchtwege - Zu- u. Ausgänge, Sichtfeld, etc.

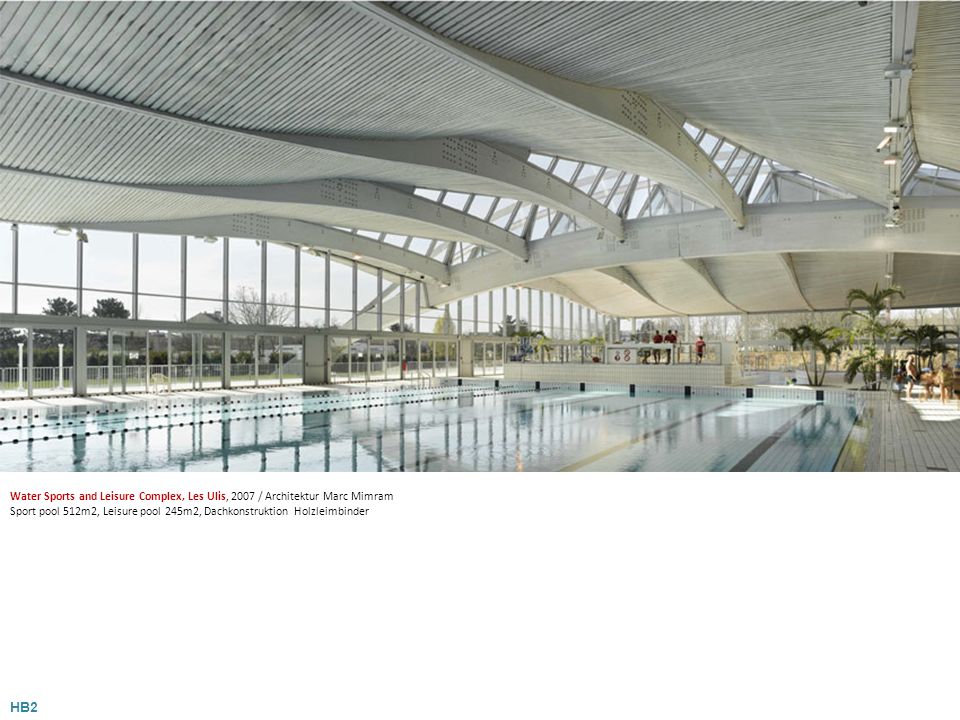

7 HB2 Water Sports and Leisure Complex, Les Ulis, 2007 / Architektur Marc Mimram Sport pool 512m2, Leisure pool 245m2, Dachkonstruktion Holzleimbinder

8 HB2 Bilbao Arena Sportscenter / Architektur ACXT-Architects Dachkonstruktion Stahltragwerk

9 HB2 Galdakao Sports Centre / Architektur AH Asociados Dachkonstruktion Stahltragwerk

10 HB2 Toro Town Swimming Pool / Vier Arquitectos SLP Dachkonstruktion Stahlbeton

11 HB2 Römertherme Baden / Projektgemeinschaft Römertherme SBP Schlaich Bergermann & Partner Dachkonstruktion: ESG auf Hängebändern

12 HB2 Termine Anmeldungen im tiss bis Di Vorbesprechung (Anwesenheitspflicht) Di , 10.00hSEM 7 Korrekturen jedenDi ab 10.00hSEM 7 Vortrag Gebäudetechnik - DI Cornelius Peter Di , 10.00hSEM 7 Korrekturen Tragwerk/Statik - DI Peter Bauer werden bekanntgegeben AbgabeDi , 10.00h
