Skylight Systeme Silent Gliss 2190 / /

Präsentation zum Thema: "Skylight Systeme Silent Gliss 2190 / /"—  Präsentation transkript:

1 Skylight Systeme Silent Gliss 2190 / 2195 8700 / 8800 28.03.2017
Ladies and Gentlemen Beat Aebi and myself have the pleasure to give you an update of the new systems 8700 and As you all know, the time of development of the skylight system 8800 has been quite long. We took a risk by presenting the first prototyp at the last R+T in 2002 already. Working out the final details of that new product took after that longer than expected. There were several factors which didn‘t allow us to bring out that product earlier. However, let‘s not look back, but forward. The fact is that we are today much better prepared to attack that new market than we have been 2 years ago. That you will certainly recognize during our presentation.

2 Skylight-Systeme | Angebot Silent Gliss bis heute
Skylight-Systeme | Angebot Silent Gliss bis heute Wintergarten Systeme Silent Gliss 2190 und 2195 Our offer today does not fullfill all market needs. With our wintergarden systems 2190 and 2195 we cover only limited surfaces and offer just one style, the roman blind style.

3 Neue Produktgruppe Skylight-Systeme

4 Skylight-Systeme | Unsere Antwort
Skylight-Systeme | Unsere Antwort Silent Gliss 8700 XL Raff / Wintergarten Silent Gliss 8800 Neues innovatives Beschattungssystem We are introducing two new Skylight shading systems: The system 8700, a large size roman shade system, based on the same hardware of 8800 and the System 8800, which offers a brand new way of shading large glass roofs and atrias Eine neue Produktgruppe: Komplett, inklusive eines neuen, einzigartigen und innovativen Beschattungssystem mit dreh- und verfahrbaren Textillamellen, dem 8800. Die bestehenden Systeme 2190 und 2195 werden Teil dieser Produktgruppe.

5 Simulation System 8800 web version

6 Skylight-Systeme | Ihre Vorteile
Skylight-Systeme | Ihre Vorteile Mit Silent Gliss Skylight 8700, 8800 und 2190/95 bieten wir in einem neuen, wachsenden Teilmarkt komplette Lösungen an. Wir sind Ihr professioneller Beschattungspartner für die Beschattung von einzelnen Wintergärten bis hin zu grossen Glasbauten. Hochwertige, zeitgemässe, innovative, textile Beschattungslösungen überzeugen den Nutzer in Funktion und Design; langlebige Produkte garantieren ein hohes Kosten- Nutzen-Verhältnis. Silent Gliss ist der Partner für Architekten, Planer, Ingenieure und Bauherren von der Beratung über unser geschultes Verkaufspersonal, Lösungserstellung unserer technischer und Objektabteilungen bis hin zur Ausführung mit unseren Kunden. What are our objectives with these new Skylight Shading systems? As I said before, they are our answer for the new growing market of large glazing surfaces. With 8700 and 8800 we will enter a new market. A market were the needs and demands are fairly different. We want to become THE professional partner for sun protection of large glazed areas. A major objective of course is the generation of new turnovers by tapping into a new market field which we didn’t develop properly in the past. By surprising the market with a new design solution for those applications we want to confirm Silent Gliss as the most innovative partner for architects, planners, engineers…overall all our already existing target group.

7 Skylight-Systeme | Dimensionen
Skylight-Systeme | Dimensionen Maximalgrössen für Horizontalanlagen max. That dimension chart shows what we are aiming for. Small “more retail oriented” sizes with 2190 and 2195 and Large “more contract oriented” dimensions with 8700 and 8800. Surfaces of up to 50sqm become possible with one single system. These are really new dimensions.

8 Skylight-Systeme | Zielgruppen
Skylight-Systeme | Zielgruppen Der Markt 2190 / 2195 8700 / 8800 Anwendungen Kleine und große Wintergärten im weitesten Sinne in Privathäusern, Hotels, Restaurants etc. Atrien und Glasdächer in öffentlichen Gebäuden wie Schulen, Universitäten, Bibliotheken, Rathäuser, Verwaltungen… Große Glasflächen und –dächer in Verwaltungs- und Produktionsgebäuden, Banken, Versicherungen, Flughäfen, Überdachungen von Innenhöfen The Market Retail – Contract Audience Architects, Contractors… are an already known audience to us. With the new Skylight systems, we however need to increase our activities and efforts towards metal construction companies, engineers, facility management firms…

9 Silent Gliss 8700

10 Produktmerkmale, Dimensionen, Stoffe
Silent Gliss 8700 Produktmerkmale, Dimensionen, Stoffe

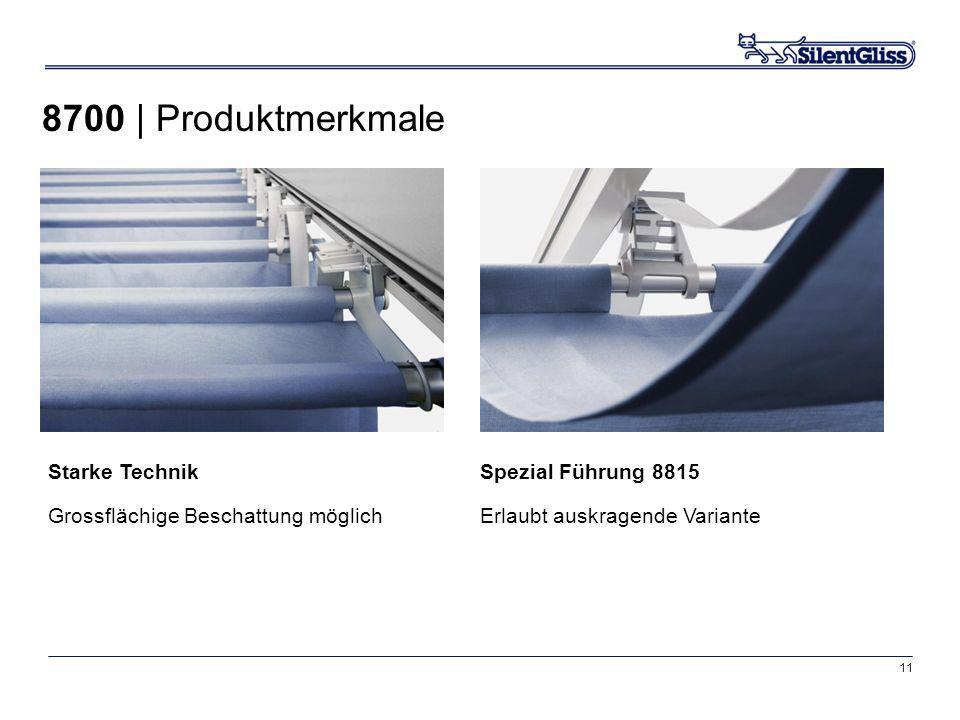

11 8700 | Produktmerkmale Starke Technik
Grossflächige Beschattung möglich Spezial Führung 8815 Erlaubt auskragende Variante

12 8700 | Produktmerkmale Elektrisch betrieben
Tageslicht per Knopfdruck regeln Distanzband 8828 Gleichmässige Wellen im Stoff Kein Zug auf Stoff

13 8700 | Produktmerkmale Zwischenträger 8855
Einfache Seite-an-Seite Montage Grosse Querstab-Abstände möglich Kleinere Pakete

14 8700 | Produktmerkmale Unsichtbare Technik
Stoff deckt Hänger und Profile vollständig ab Spezial Kunststoff Teile Flammhemmendes Material

15 8700 | Produktmerkmale Motorisiert 8700 nur motorisiert erhältlich
Jedes System braucht einen Motor Erhältlich in 230V, 120V, 100V (Elero) Verschiedenste Steuerungsmöglichkeiten

16 8700 | Dimensionen Neigungsgrad 0° 15° 30° Länge 12 m 10 m 7 m
Fläche 50 m2 30 m2 20 m2 Gewicht 50 kg 30 kg 20 kg

17 8700 | Anwendungen - Formen Mittels der Auskragungsoption können verschiedenste Formen abgedeckt werden. Das System kann hingegen nicht gebogen werden.

18 8700 | Stoffe und Konfektion
Alle Stoffe die für die bisherigen Wintergarten Systeme 2190, 2195 einsetzbar waren, können für das 8700 verwendet werden.

19 8700 | perfekte Stoffkonfektion
Verarbeitung im eigenen Nähatelier an zentraler Stelle in Weil am Rhein nach präzisen Nähanleitungen ergibt eine ausgezeichneter Qualität der Behänge. Verarbeitung eigener Stoffe aus der Projektkollektion als auch geeigneter Fremdstoffe.

20 Silent Gliss 8800

21 Produktmerkmale, Dimensionen, Stoffe
Silent Gliss 8800 Produktmerkmale, Dimensionen, Stoffe

22 8800 | Produktmerkmale Neue Beschattungsart
Absoluter USP für Silent Gliss: Paneel-Trend + wegfahrbar + Stoff = einzigartiges Design “Transparente Beschattung” Beschattung mit schwenkbaren Panels Blendschutz mit gleichzeitiger Sicht zum Himmel

23 8800 | Produktmerkmale Vertikale Panele
Keine Verschmutzung und Verhinderung von Hitzestaus zwischen Stoff und Glas Patentierter Band Steuermechanismus Leise und sanfte stufenlose Paneelsteuerung Patent angemeldet in UK, D, J, USA

24 8800 | Produktmerkmale Voll zurückfahrbar
Einfacher Unterhalt und Reinigung Spezial Kunststoff Teile Flammhemmendes Material

25 8800 | Produktmerkmale Motorisiert 8800 nur motorisiert erhältlich
Jedes System braucht einen Motor Erhältlich in 230V, 120V, 100V (Elero) Zwischenträger 8855 Einfache Seite-an-Seite Montage Unbegrenzte Anzahl von Systemen nebeneinander

26 Roller 8838 Geringe Friktion Keine Silikonisierung notwendig

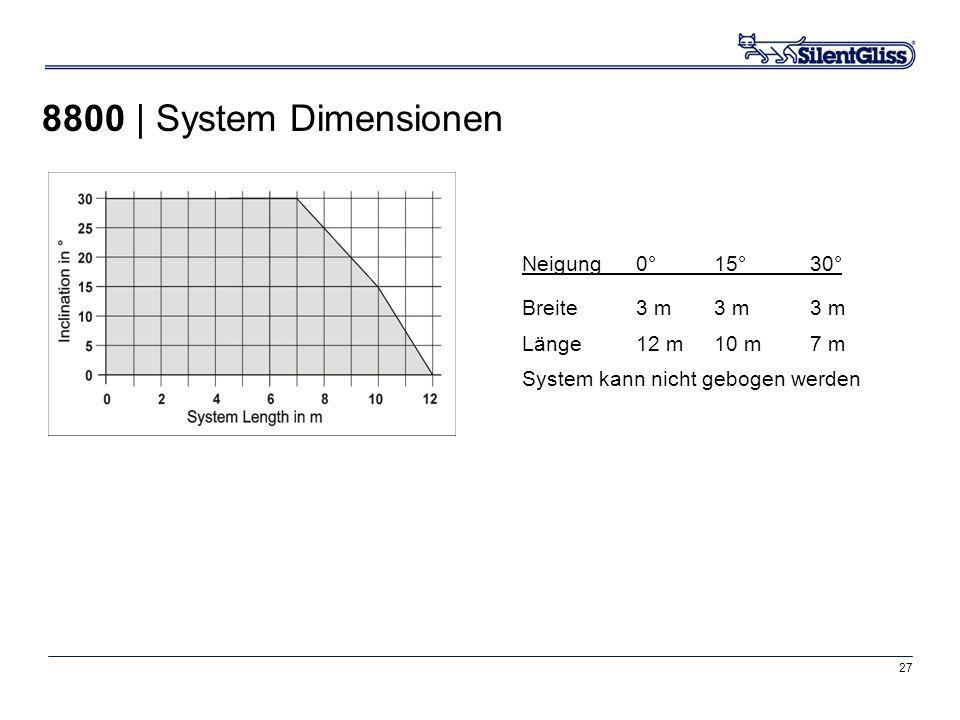

27 8800 | System Dimensionen Neigung 0° 15° 30° Breite 3 m 3 m 3 m
Länge m 10 m 7 m System kann nicht gebogen werden

28 8800 | Installationsplanung
System Ausrichtung Paket idealerweise der Sonne zugewandt (wegen Drehrichtung Lamellen) Paketgrösse – Motorpositionierung Je länger das System (A) desto grösser das Paket (B) Schrägsystem: Motor immer oben

29 8800 | Paneel Information Panelgrösse: Breite/Höhe: 3 m / 36 cm (fix)
Anzahl Panele: Min./Max. 6 / 36 Panel Neigungswinkel: Stufenlos 0° - 85° Paketbreite: Max: 17% der Systemlänge

30 8800 | Stoffe und Konfektion
Es werden exklusiv zwei Stoffe der neuen “Project Collection” für Skylight verwendet. Dies sind Stoffe mit einer genügend starken Stabilität bei Verbindung Kette und Schuss. Multiscreen 5% Alutex Diese beiden Stoffe und die entsprechenden Farben werden als fertige Lamellenrolle in 36 cm Breite angeboten. Keine weitere aufwendige Konfektionierung notwendig, die Behänge werden mit Kedern versehen und in die Spannprofile eingeschoben.

31 8800 | Multiscreen 5%

32 8800 | Alutex

33 8800 – 8700 professionelle Auftragsabwicklung
Komplettiert mit Skizzen mit Angaben zu Paket- und Motorseite wie auch der Montageart für fehlerfreie Auslieferung Unterstützung durch den Aussendienst bei Beratung, Planung, Aufmaß Organisation Montage bzw. Montagehilfe durch das Werk Spezielle Berechnungs- Charts im Werk für exakte Ausführung der Bestellungen mit Check der maximalen Maße und Gewichte

34 8800 – 8700 Assembling in Weil am Rhein
- Maßgenauer Zusammenbau der Seitenprofile und des Motorkastens Paneelanfertigung für 8800 und Stoffanfertigung 8700 Lieferung des kompletten Zubehörs

35 8800 – 8700 Versand - Verpackung: 2 verfügbare Kartonverpackungen
Versand an gewünschten Lieferort: SG-Gesellschaft oder Baustelle via Schiff / Flugzeug / Spedition

36 8800 – 8700 Auftragsabwicklung von A-Z
