2 2 Handbuch Grafik Bibliothek Die Grafiken sind in 3 Grössen vorhanden und so erstellt, dass sie verschiedene Bildschirmgrössen optimal abdecken: S = Small – VGA (640 x 480) M = Medium – SVGA (800 x 600) L = Large – WXGA oder grösser (1280 x 1024) Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Dateinamen Der Dateiname in den Tabellen ist am Ende mit einem x versehen. Dieses x ist ein Platzhalter und entsprechend mit dem Buchstaben S, M oder L zu ersetzen für die Datei der entsprechenden Auflösung, z.B. AC0020_x wird zu AC0020_S für Small AC0020_M für Medium AC0020_L für Large Die Grafiken sind optimiert für einen weissen Hintergrund.

3 3 Handbuch Grafik Bibliothek Einige Grafiken sind in 4 verschiedenen Ausrichtungen vorhanden: oben, rechts, unten, links; in einer Drehung um jeweils 90°. Welcher Teil der Grafik die Orientierung angibt, kann unterschiedlich sein. Bei einer Pumpe ist dies die Förderrrichtung, bei einem Ventil die Position des Motors. Die Ausrichtung ist ebenfalls im Dateinamen enthalten und wird durch die letzte Zahl (vor S/M/L) repräsentiert. 1 = oben, 2 = rechts, 3 = unten, 4 = links Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Dateinamen Wenn als Dateiname z.B. AC0501_x & AC0502_x angegeben ist, heisst dies, dass diese Grafik nur in Ausrichtung oben und rechts vorhanden ist. Die Ausrichtung unten wäre wieder identisch mit oben und links mit rechts. Aus diesem Grund wurde auf letztere verzichtet. Ist als Dateiname z.B. AC0201_x - AC0204_x aufgeführt, sind alle 4 Ausrichtungen vorhanden.

4 4 Handbuch Grafik Bibliothek Einige Grafiken sind ausserdem noch in verschiedenen Farben gefüllt verfügbar und werden z.B. zur Signalisierung von Betrieb oder Störung/Alarm verwendet. Diese Farbgebung ist auch im Dateinamen abgebildet und wird mit einem _ (Unterstrich) zwischen der Ausrichtung und der Grösse durch eine Zahl angegeben, z.B. AC0301_x = Original Grafik AC0301_1x = Grafik in/mit Rot AC0301_2x = Grafik in/mit Grün … Derzeit werden nur die Farben Rot = 1 und Grün = 2 verwendet. Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Dateinamen

5 5 Handbuch Grafik Bibliothek Manche Grafiken müssen über Linien gelegt werden und damit in eine Art Raster passen. Massgeblich ist jedoch die Position der Elemente, die auf den Linien zu liegen kommen. Dies ist in der Tabelle mit einer gestrichelten roten Linie dargestellt (diese ist nicht in der Grafik enthalten!) Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Dateinamen

6 6 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Anlagentechnik

7 7 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Verrohrung Wärmetauscher BezeichnungGrafikDateiS B x H M B x H L B x H Zweirohr kalt-warm(Eintritt)AC0020_x 30803011040140L+5R-5 Zweirohr warm(Eintritt)-kaltAC0030_x 30803011040140L+5R-5 Zweirohr kalt(Eintritt)-warmAC0040_x 30803011040140L+5R-5

8 8 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Verrohrung Wärmetauscher BezeichnungGrafikDateiS B x H M B x H L B x H Zweirohr warm-kalt(Eintritt)AC0050_x 30803011040140L+5R-5 Zweirohr kalt-warm(Eintritt) mit Kurzschlussleitung AC0060_x 30803011040140L+5 H ~2/3 R-5 Zweirohr warm(Eintritt)-kalt mit Kurzschlussleitung AC0070_x 30803011040140L+5 H ~2/3 R-5

9 9 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Verrohrung Wärmetauscher BezeichnungGrafikDateiS B x H M B x H L B x H Zweirohr kalt(Eintritt)-warm mit Kurzschlussleitung AC0080_x 30803011040140L+5 H ~2/3 R-5 Zweirohr warm-kalt(Eintritt) mit Kurzschlussleitung AC0090_x 30803011040140L+5 H ~2/3 R-5

10 10 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Wärmetauscher BezeichnungGrafikDateiS B x H M B x H L B x H LufterhitzerAC0100_x 204030604080 LuftkühlerAC0110_x 204030604080 Luftwärmetauscher heizen/kühlen (Wärmerückgewinnung) AC0120_x 204030604080

11 11 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Wärmetauscher BezeichnungGrafikDateiS B x H M B x H L B x H LuftbefeuchterAC0130_x 204030604080 KreuzstromwärmetauscherAC0140_x 301105023060400 EconoventAC0150_x 301105023060400

12 12 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Wärmetauscher BezeichnungGrafikDateiS B x H M B x H L B x H EconoventAC0151_x 301105023080400 EconoventAC0152_x 60110 230190400 EconoventAC0153_x 65110135230235400

13 13 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Wärmetauscher BezeichnungGrafikDateiS B x H M B x H L B x H Kreuzstromwärmetauscher_aAC0160_x 30 50 60

14 14 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Ventile BezeichnungGrafikDateiS B x H M B x H L B x H 2-Wege neutralAC0201_x – AC0204_x 202530405065 2-Wege (M)otorAC0211_x – AC0214_x 202530405065 3-Wege neutralAC0221_x – AC0224_x 2030 455075 3-Wege (M)otorAC0231_x – AC0234_x 2030 455075

15 15 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Ventile BezeichnungGrafikDateiS B x H M B x H L B x H 2-Wege MagnetventilAC0241_x – AC0244_x 202530405065

16 16 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Ventile SIA BezeichnungGrafikDateiS B x H M B x H L B x H 2-Wege neutralAC0201_x_sia – AC0204_x_sia 202530405065 3-Wege neutralAC0221_x_sia – AC0224_x_sia 2030 455075

17 17 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Ventilatoren BezeichnungGrafikDateiS B x H M B x H L B x H Ventilator Aus AC0301_x – AC0304_x 40 60 80 Ventilator Störung AC0301_1x – AC0304_1x 40 60 80 Ventilator Ein AC0301_2x – AC0304_2x 40 60 80

18 18 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Ventilatoren SIA Norm BezeichnungGrafikDateiS B x H M B x H L B x H Ventilator Aus AC0301_x_sia – AC0304_x_sia 40 60 80 Ventilator Störung AC0301_1x_sia – AC0304_1x_sia 40 60 80 Ventilator Ein AC0301_2x_sia – AC0304_2x_sia 40 60 80

19 19 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Pumpen BezeichnungGrafikDateiS B x H M B x H L B x H Umwälzpume Aus AC0401_x – AC0404_x 20 30 40 Umwälzpume Störung AC0401_1x – AC0404_1x 20 30 40 Umwälzpume Ein AC0401_2x – AC0404_2x 20 30 40

20 20 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Pumpen BezeichnungGrafikDateiS B x H M B x H L B x H Hubkolbenverdichter Aus AC0411_x – AC0414_x 20 30 40 Hubkolbenverdichter Störung AC0411_1x – AC0414_1x 20 30 40 Hubkolbenverdichter Ein AC0411_2x – AC0414_2x 20 30 40

21 21 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Pumpen BezeichnungGrafikDateiS B x H M B x H L B x H Scrollverdichter Aus AC0421_x – AC0424_x 20 30 40 Scrollverdichter Störung AC0421_1x – AC0424_1x 20 30 40 Scrollverdichter Ein AC0421_2x – AC0424_2x 20 30 40

22 22 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Pumpen SIA Norm BezeichnungGrafikDateiS B x H M B x H L B x H Umwälzpume Aus AC0401_x_sia – AC0404_x_sia 20 30 40 Umwälzpume Störung AC0401_1x_sia – AC0404_1x_sia 20 30 40 Umwälzpume Ein AC0401_2x_sia – AC0404_2x_sia 20 30 40

23 23 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane BezeichnungGrafikDateiS B x H M B x H L B x H Brandschutzklappe neutral AC0501_x & AC0502_x 204030604080 Umwälzpume Störung AC0501_1x & AC0502_1x 204030604080 Umwälzpume offen AC0501_2x & AC0502_2x 204030604080

24 24 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane SIA BezeichnungGrafikDateiS B x H M B x H L B x H Brandschutzklappe neutral AC0501_x_sia & AC0502_x_sia 204030604080 Umwälzpume Störung AC0501_1x_sia & AC0502_1x_sia 204030604080 Umwälzpume offen AC0501_2x_sia & AC0502_2x_sia 204030604080

25 25 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane BezeichnungGrafikDateiS B x H M B x H L B x H Jalousieklappe offen AC0511_x & AC0512_x 204030604080 Jalousieklappe Störung AC0511_1x & AC0512_1x 204030604080 Jalousieklappe zu AC0521x & AC0522x 204030604080

26 26 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane BezeichnungGrafikDateiS B x H M B x H L B x H VAV; Variabler Volumenstromregler nach SIA AC0561_x & AC0562_x 402060308040 VAV; Variabler VolumenstromreglerAC0572_x & AC0573_x

27 27 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane BezeichnungGrafikDateiS B x H M B x H L B x H Absperrklappe Luft neutral AC0531_x & AC0532_x 204030604080 Absperrklappe Luft Störung AC0531_1x & AC0532_1x 204030604080 Absperrklappe Luft offen AC0531_2x & AC0532_2x 204030604080

28 28 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane nach SIA BezeichnungGrafikDateiS B x H M B x H L B x H Klappe Auf/Zu neutral AC0531_x_sia & AC0532_x_sia 204030604080 Klappe Auf/Zu Störung AC0531_1x_sia & AC0532_1x_sia 204030604080 Klappe Auf/Zu offen AC0531_2x_sia & AC0532_2x_sia 204030604080

29 29 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane nach SIA BezeichnungGrafikDateiS B x H M B x H L B x H Klappe stetig neutral AC0535_x_sia & AC0535_x_sia 204030604080 Klappe stetig Störung AC0535_1x_sia & AC0535_1x_sia 204030604080 Klappe stetig offen AC0535_2x_sia & AC0535_2x_sia 204030604080

30 30 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Absperrorgane BezeichnungGrafikDateiS B x H M B x H L B x H Absperrklappe Wasser neutral AC0541_x & AC0542_x 20 30 40 Absperrklappe Wasser Störung AC0541_1x & AC0542_1x 20 30 40 Absperrklappe Wasser offen AC0541_2x & AC0542_2x 20 30 40

31 31 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Filter BezeichnungGrafikDateiS B x H M B x H L B x H Luftfilter (Taschenfilter) neutral AC0551_x - AC0554_x 204030604080 Luftfilter (Taschenfilter) Störung AC0551_1x - AC0554_1x 204030604080 Luftfilter (Taschenfilter) offen AC0551_2x - AC0554_2x 204030604080

32 32 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren - schaltend

33 33 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren - schaltend BezeichnungGrafikDateiS B x H M B x H L B x H neutralAC0701_x - AC0704_x 152520352545 SchalterAC0711_x - AC0714_x 152520352545 TemperaturAC0721_x - AC0724_x 152520352545 DruckAC0731_x - AC0734_x 152520352545

34 34 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

35 35 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Neutral ohne AnschlussAC0800_x 15 20 25 NeutralAC0811_x - AC0814_x 152520302540 CO2 ohne AnschlussAC0820_x 15 20 25 CO2AC0831_x - AC0834_x 152520302540 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

36 36 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Relative Feuchte ohne AnschlussAC0840_x 15 20 25 Relative FeuchteAC0841_x - AC0844_x 152520302540 Druck ohne AnschlussAC0850_x 15 20 25 DruckAC0861_x - AC0864_x 152520302540 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

37 37 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Temperatur ohne AnschlussAC0870_x 15 20 25 TemperaturAC0881_x - AC0884_x 152520302540 Temperatur WandmontageAC0890_x 253045556075 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

38 38 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Relative Feuchte ohne Anschluss_aAC0845_x 15 20 25 Relative Feuchte_aAC0846_x - AC0849_x 152520302540 Luftqualität ohne AnschlussAC0835_x 152520302540 LuftqualitätAC0836_x - AC0839_x 152520302540 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

39 39 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Beleuchtungsstärke ohne AnschlussAC0910_x 15 20 25 BeleuchtungsstärkeAC0911_x - AC0914_x 152520302540 Wärmemenge ohne AnschlussAC0920_x 15 20 25 WärmemengeAC0921_x - AC0924_x 152520302540 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

40 40 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Geschwindigkeit ohne AnschlussAC0930_x 15 20 25 GeschwindigkeitAC0931_x - AC0934_x 152520302540 AC0940_x 15 20 25 AC0941_x - AC0944_x 152520302540 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

41 41 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H DruckwächterAC0900_x 6040805510070 Druckwächter_aAC0901_x 6040805510070 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Sensoren

42 42 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Aktoren

43 43 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Motor ohne AnschlussAC1000_x 15 20 25 MotorAC1001_x - AC1004_x 152520302540 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Aktoren

44 44 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Baugruppen

45 45 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H HeizkörperAC5000_x 6040805510070 WarmwasserbereiterAC5010_x 85160105200135260 KältemaschineAC5020_x 150110240180310230 JalousieAC5030_x 150125240200310260 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Baugruppen

46 46 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H BrennerAC5040_x 10095150140225210 Kondensator mit LüfterAC5050_x 10095150140225210 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Baugruppen

47 47 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgemein

48 48 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Checkbox abgewählt GE1000_x 20 25 30 Checkbox angewählt GE1001_x 20 25 30 Optionsfeld abgewählt GE1002_x 20 25 30 Optionsfeld angewählt GE1003_x 20 25 30 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgmein

49 49 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H HandeingriffGE1100_x 252030253530 HandeingriffGE1101_x 252030253530 HandeingriffGE1102_x 153020402550 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgemein

50 50 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H LED aus GE1200_x 15 20 25 LED Gelb GE1201_x 15 20 25 LED Rot GE1202_x 15 20 25 LED Grün GE1203_x 15 20 25 LED Blau GE1204_x 15 20 25 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgemein

51 51 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Istwert Texteld kurzGE1300_x 55207525-- Istwert Texteld mittelGE1301_x 1202016525-- Istwert Texteld langGE1302_x 2102033525-- Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgemein

52 52 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Sollwert Texteld kurzGE1310_x 55207525-- Sollwert Texteld mittelGE1311_x 1202016525-- Sollwert Texteld langGE1312_x 2102033525-- SchaltflächeGE1313_x 55207525-- Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgemein

53 53 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H ReglerGE1401_x - GE1404_x 203025353045 SollwertGE1410_x 15 20 25 IstwertGE1411_x 15 20 25 AlarmGE1420_x 20 25 30 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgemein

54 54 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigation

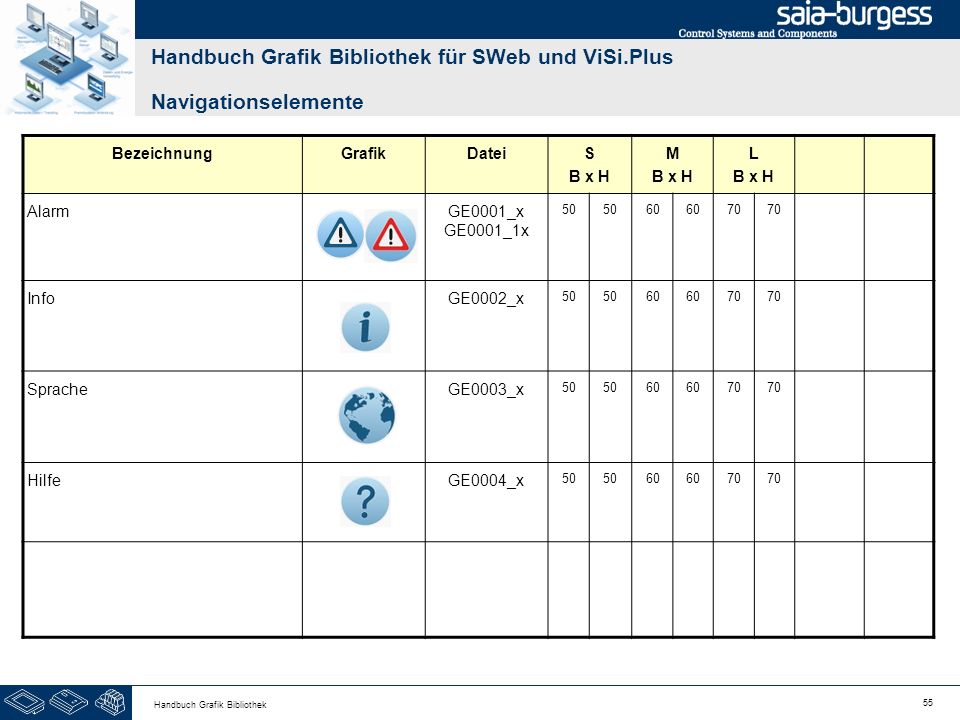

55 55 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente BezeichnungGrafikDateiS B x H M B x H L B x H AlarmGE0001_x GE0001_1x 50 60 70 InfoGE0002_x 50 60 70 SpracheGE0003_x 50 60 70 HilfeGE0004_x 50 60 70

56 56 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H EinstellungenGE0011_x 50 60 70 TrendGE0012_x 50 60 70 Trend HistorieGE0013_x 50 60 70 Trend OnlineGE0014_x 50 60 70 HomeGE0015_x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

57 57 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H InternetGE0021_x 50 60 70 NeutralGE0022_x 50 60 70 MeldenGE0022_x GE0022_1x GE0022_2x 50 60 70 HandeingriffGE0023_x GE0023_1x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

58 58 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H PlusGE0031_x 50 60 70 MinusGE0032_x 50 60 70 AktualisierenGE0033_x 50 60 70 StoppGE0034_x 50 60 70 WeiterGE0035_x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

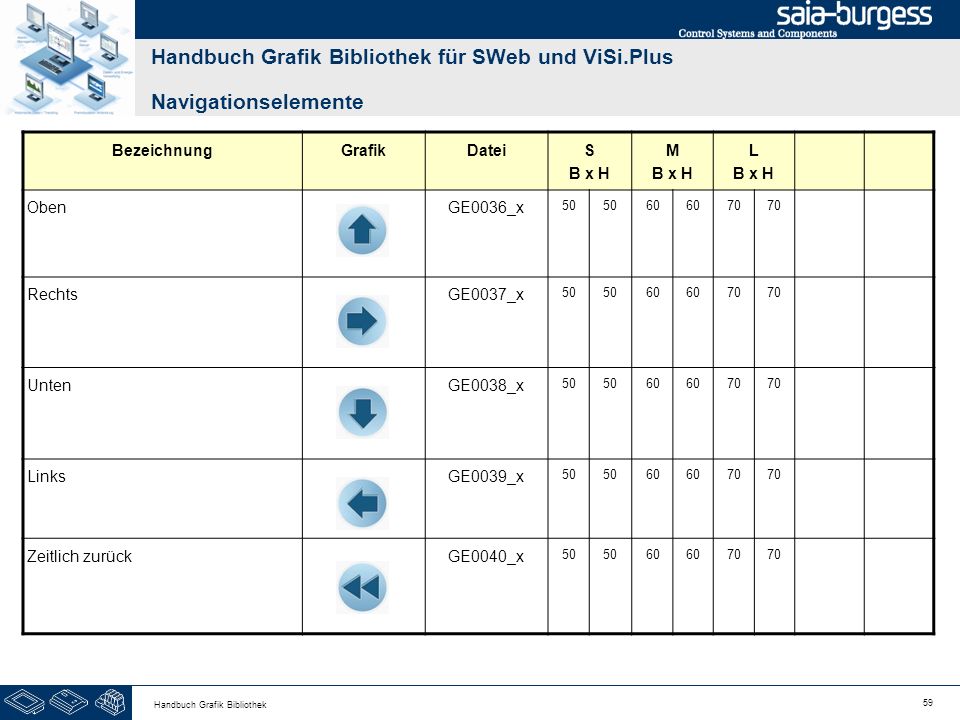

59 59 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H ObenGE0036_x 50 60 70 RechtsGE0037_x 50 60 70 UntenGE0038_x 50 60 70 LinksGE0039_x 50 60 70 Zeitlich zurückGE0040_x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

60 60 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Zeitlich vorwärtsGE0041_x 40 50 70 DatumGE0042_x 50 60 70 Datum klein GE0043_x 25 30 35 ZeitGE0044_x 50 60 70 Zeit klein GE0045_x 25 30 35 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

61 61 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H NeutralGE0100_x 150351754021550 LüftungGE0101_x 150351754021550 KälteGE0102_x 150351754021550 ElektroGE0103_x 150351754021550 WärmeerzeugungGE0104_x 150351754021550 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

62 62 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H PumpenwarmwasserGE0105_x 150351754021550 SanitärGE0106_x 150351754021550 EinstellungenGE0107_x 150351754021550 HomeGE0108_x 150351754021550 LichtGE0109_x 150351754021550 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

63 63 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente BezeichnungGrafikDateiS B x H M B x H L B x H RaumGE0110_x 150351754021550 WetterGE0111_x 150351754021550

64 64 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H LüftungGE0201_x 50 60 70 KälteGE0202_x 50 60 70 ElektroGE0203_x 50 60 70 WärmeerzeugungGE0204_x 50 60 70 PumpenwarmwasserGE0205_x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

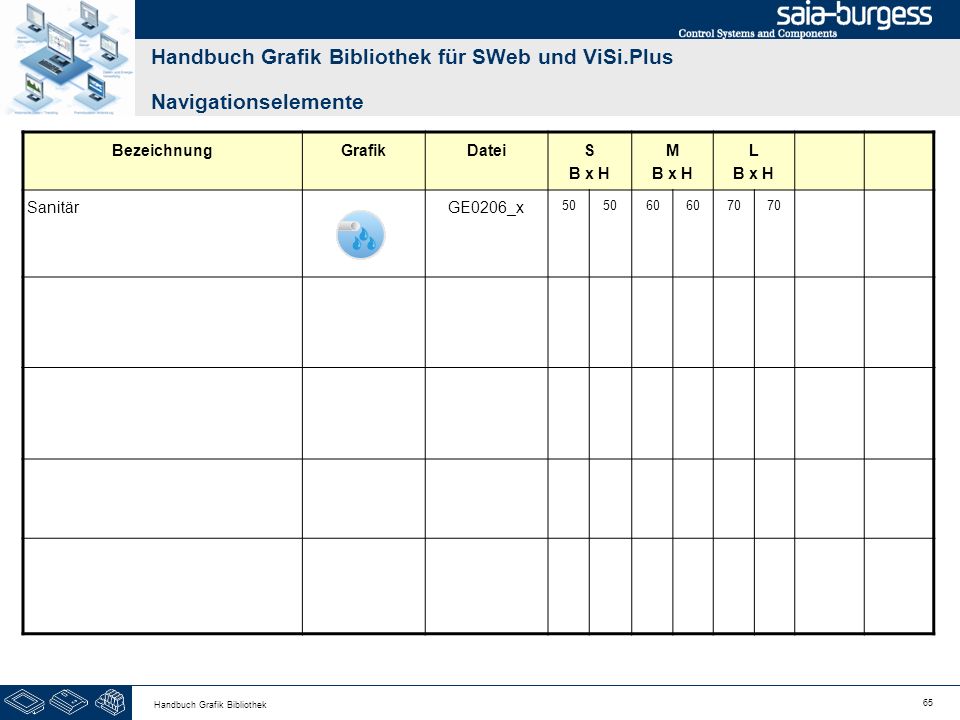

65 65 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H SanitärGE0206_x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

66 66 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H LüftungGE0301_x 50 60 70 KälteGE0302_x 50 60 70 ElektroGE0303_x 50 60 70 WärmeerzeugungGE0304_x 50 60 70 PumpenwarmwasserGE0305_x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

67 67 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H SanitärGE0306_x 50 60 70 CSV DatenGE0307_x 50 60 70 DruckerGE0308_x 50 60 70 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Navigationselemente

68 68 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Allgemeines

69 69 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H Linie (2 Versionen)GE9001_yx & GE9002_yx GE9005_yx & GE9006_yx 10 60 10 20 120 20 -- PfeilGE9011_yx - GE9014_yx 10302060-- AnsaugGE9021_yx - GE9024_yx 10302060-- T-StückGE9031_yx - GE9034_yx 30 60 -- BogenGE9041_yx - GE9044_yx 20 40 -- Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Linien und Pfeile (Farbcode y siehe nächste Seite)

70 70 Handbuch Grafik Bibliothek Farbcode für yFarbe 1Rot 2Blau 3Grün 4Grau 5Orange 6Dunkelblau 7Gelb 8 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Linien und Pfeile

71 71 Handbuch Grafik Bibliothek Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Hintergrundbilder

72 72 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H X B x H W B x H Typ 1GE9901_x 64048080060010247681280102416001200 Typ 2GE9902_x 64048080060010247681280102416001200 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Hintergrundelemente

73 73 Handbuch Grafik Bibliothek BezeichnungGrafikDateiS B x H M B x H L B x H X B x H W B x H RaumGE9910_x 100160200320260420345555400640 Handbuch Grafik Bibliothek für SWeb und ViSi.Plus Hintergrundelemente
