1 TM T E C H N O L O G Y L T D 1

2

3 1

4 Die Melder der Stratos-Serie
Das vielleicht empfindlichste und zuverlässigste Rauch-Erkennungs-System, das jemals entwickelt wurde! 2

5 Es saugt kontinuierlich Raumluft durch ein Netzwerk von Rohrleitungen an...
Ansaugrohr Endkappe Ansaug- öffnung Luftstrom 3

6 ...und leitet sie in eine Melder-kammer, in der die einzelnen Partikel mittels eines revolutionären Lasersystems erkannt werden... Ansaugrohr Endkappe Ansaug- öffnung Luftstrom 4

7 ...die Messwerte werden mit einer auf künstlicher Intelligenz basierenden Software ausgewertet...
Ansaugrohr Endkappe Ansaug- öffnung Luftstrom 5

8 ... hierdurch wird eine größtmögliche Empfindlichkeit gewährleistet
Ansaugrohr Endkappe Ansaug- öffnung Luftstrom 6

9 Stratos ist besonders für Räume mit starken Luftströmungen geeignet
Beispiel: EDV-Bereich Rückführung Ansaugbohrungen über Lüftungsgitter Stratos-Micra 25 Stratos-HSSD 2 Ansaugrohr im Doppelboden 7

10 WICHTIG ! Konventionelle punktförmige und linienförmige Rauchmelder werden in klimatisierten Räumen in ihrer Funktion sehr stark beeinträchtigt. 8

11 In diesem Beispiel sind die Ansaugöffnungen im Luftstrom platziert
In diesem Beispiel sind die Ansaugöffnungen im Luftstrom platziert. Hierdurch wird die früheste Branderkennung gewährleistet. Ansaugrohre Endkappe Stratos-HSSD 2 Abstands- halter Klimageräte 9

12 Die Installation der Ansaugrohre kann sehr einfach gehalten werden
Verschraubung Stratos-HSSD 2 Ansaugbohrung Endkappe Lufteintrittsgitter 10

13 Stratos kann in verschiedenen Umgebungen eingesetzt werden
Über ein Rohrnetz wird Luft angesaugt 11

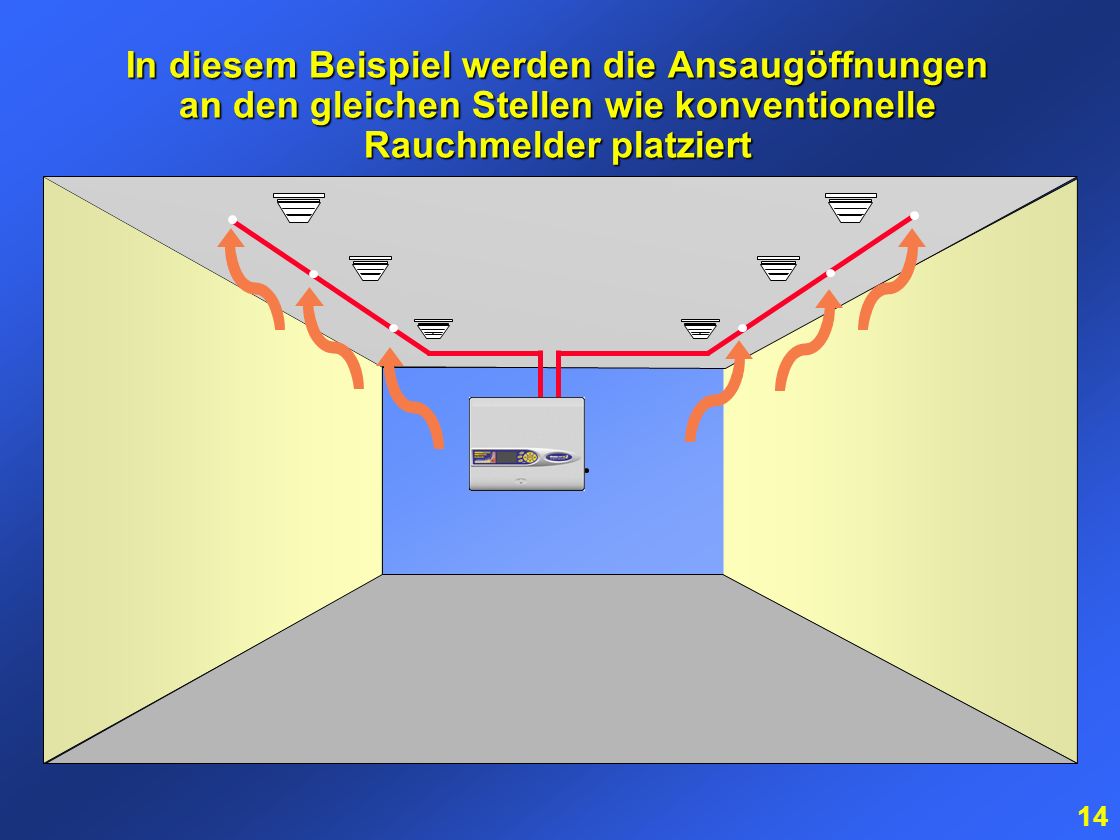

14 In diesem Beispiel werden die Ansaugöffnungen an den gleichen Stellen wie konventionelle Rauchmelder platziert 12

15 So können Ansaugrohre angeordnet werden, um elektronische Geräteschränke zu überwachen
Stratos-HSSD 2 Ansaugöffnung direkt im Geräteschrank Geräteschränke 13

16 Die Luftansaugung kann hier von oben, von unten oder von der Seite erfolgen
Ansaugöffnung mit Abstandshalter von der Gerätedecke Geräte- schrank Ansaugrohr wird von unten aus dem Doppel- boden in den Geräteschrank eingeführt Doppelboden Ständerung 14

17 Stratos kann eingesetzt werden in: EDV-Räumen Historischen Gebäuden
Stratos kann eingesetzt werden in: EDV-Räumen Historischen Gebäuden Museen 15

18 Kraftwerken Gefängnissen Warenhäusern Lagerhallen 16

19 Büros Telekommunikationsanlagen Kühlhallen Mühlen und Sägewerken
Büros Telekommunikationsanlagen Kühlhallen Mühlen und Sägewerken schmutzigen, staubigen, heißen, sowie kalten Räumen ... 17

20 ... in der Tat, fast an allen Orten, wo es normalerweise schwierig ist, herkömmliche Raucherkennungs-Systeme einzusetzen ... 18

21 ... oder wo ein optimaler Schutz erforderlich ist ... 19

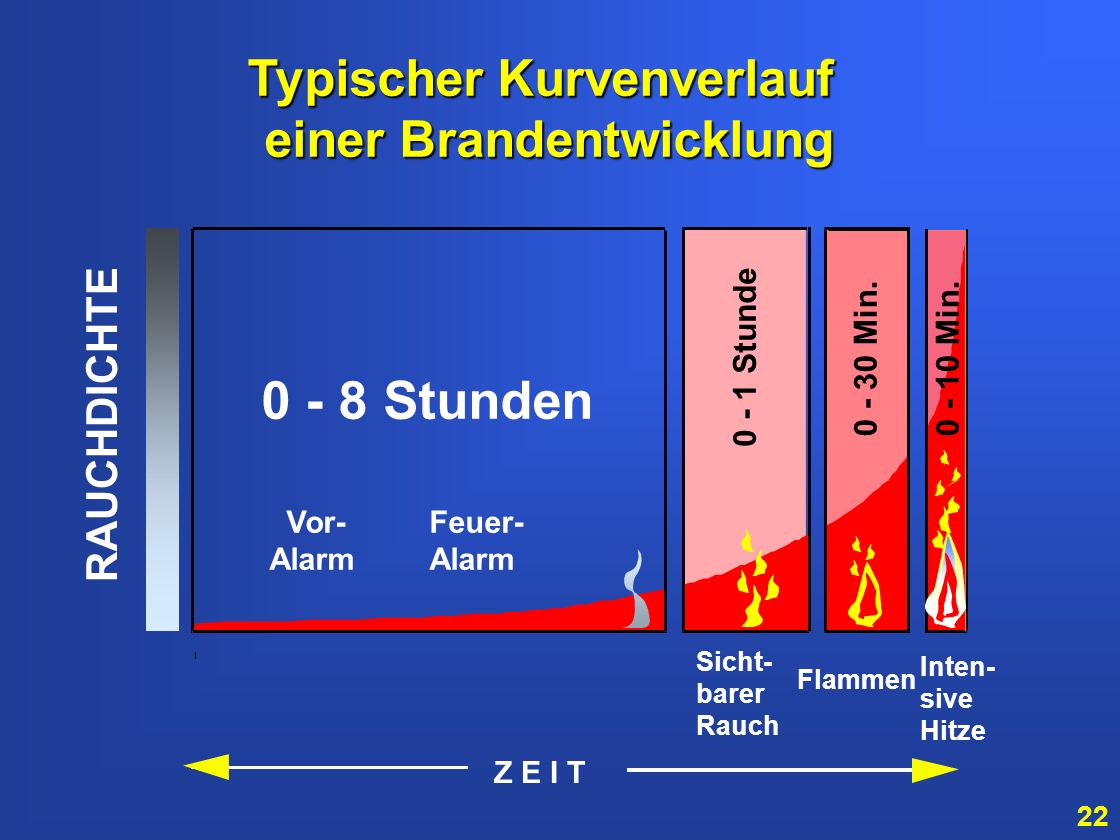

22 Typischer Kurvenverlauf einer Brandentwicklung
0 - 1 Stunde Min. Min. 0 - 8 Stunden RAUCHDICHTE Vor- Alarm Feuer- Alarm Sicht- barer Rauch Inten- sive Hitze Flammen Z E I T 20

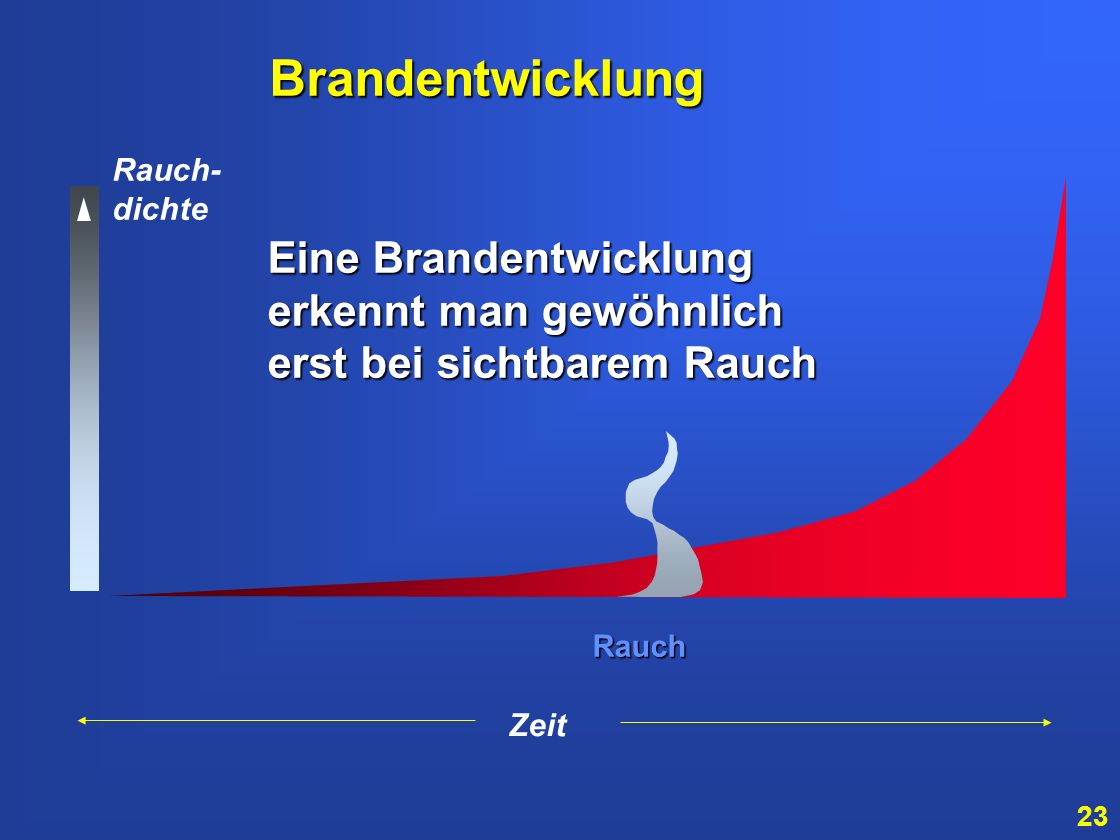

23 Brandentwicklung Rauch- dichte Eine Brandentwicklung erkennt man gewöhnlich erst bei sichtbarem Rauch Rauch Zeit 21

24 Kurz danach entstehen Flammen
Rauch Flammen 22

25 welche immer schneller heißer und heißer werden
Rauch Flammen Intensive Hitze 23

26 Wie werden diese Brände normalerweise entdeckt ?
Rauch Flammen Intensive Hitze 24

27 Rauchmelder erkennen ein Feuer zu diesem Zeitpunkt
Optische Melder Ionisations-Melder Rauch 25

28 Einige Zeit später reagieren Flammenmelder ....
Infrarot Melder 26

29 Eine kurze Zeit danach sprechen Wärme-Melder an...
Flammen 27

30 ...zum Schutz der Gebäudesubstanz benutzt man
Sprinkleranlagen. Intensive Hitze Sprinkler 28

31 Um die Zeitspanne starken Hitzeanstiegs, in der ein
Sprinkler reagiert, zu messen ... Sprinkler 29

32 können Sie eine Stoppuhr benutzen...
Sprinkler 30

33 In der Phase starker Rauch- und geringer Hitzeentwick-
lung eine normale Uhr … Wärme-Melder Infrarot-Melder Optischer Melder Ionisations-Melder 31

34 ...wenn Sie in der Lage sind, einen Brand bereits im
ENTSTEHUNGSSTADIUM entdecken zu können, verbleiben Ihnen oft mehrere Stunden Zeit zur Schadensbegrenzung ... Entstehendes Feuer 32

35 Um sehr frühzeitig ein ENTSTEHENDES FEUER zu erkennen, benötigen Sie nichts anderes als ...
33

36 Stratos-HSSD ®

37 Stratos arbeitet zuverlässig im Bereich der langsam
ansteigenden Kurve ... Entstehendes Feuer 34

38 1 2 3 4 mit abgestuften Alarm- schwellen, um verschiedene
Warnungen bei ansteigenden Gefahrenpegeln zu erzeugen. 1 2 3 4 Entstehendes Feuer 35

39 ZEITVORTEIL MIT Stratos-HSSD
VERSCHAFFEN SIE SICH EINEN ZEITVORTEIL MIT Stratos-HSSD 36

40 Grundlagen zur Topologie der Ansaugrohre Beispiel: Stratos-HSSD 2
Die maximale Länge eines Ansaugrohres beträgt 100 Meter 25 Ansaugöffnungen pro Rohrstrang sind erlaubt Kapillarrohre mit 10mm Durchmesser können von jedem Abzweig bis zu 6 Meter Länge eingebaut werden 37

41 Grundlagen zur Topologie der Ansaugrohre Beispiel: Stratos-HSSD 2
4 Ansaugrohre pro Melder Maximale Gesamtlänge von 250 Meter Maximale Flächen-abdeckung 1600 m2 38

42 Grundlagen zur Topologie der Ansaugrohre Beispiel: Stratos-HSSD 2
Ansaugkapillare Ansaugkapillare sollten bei folgenden Gegebenheiten benutzt werden: Verdeckter Rohrverlauf in des Zwischendecke gefordert oder: Ansaugung aus geschlossenen Gehäusen mit geringer Zirkulation 39

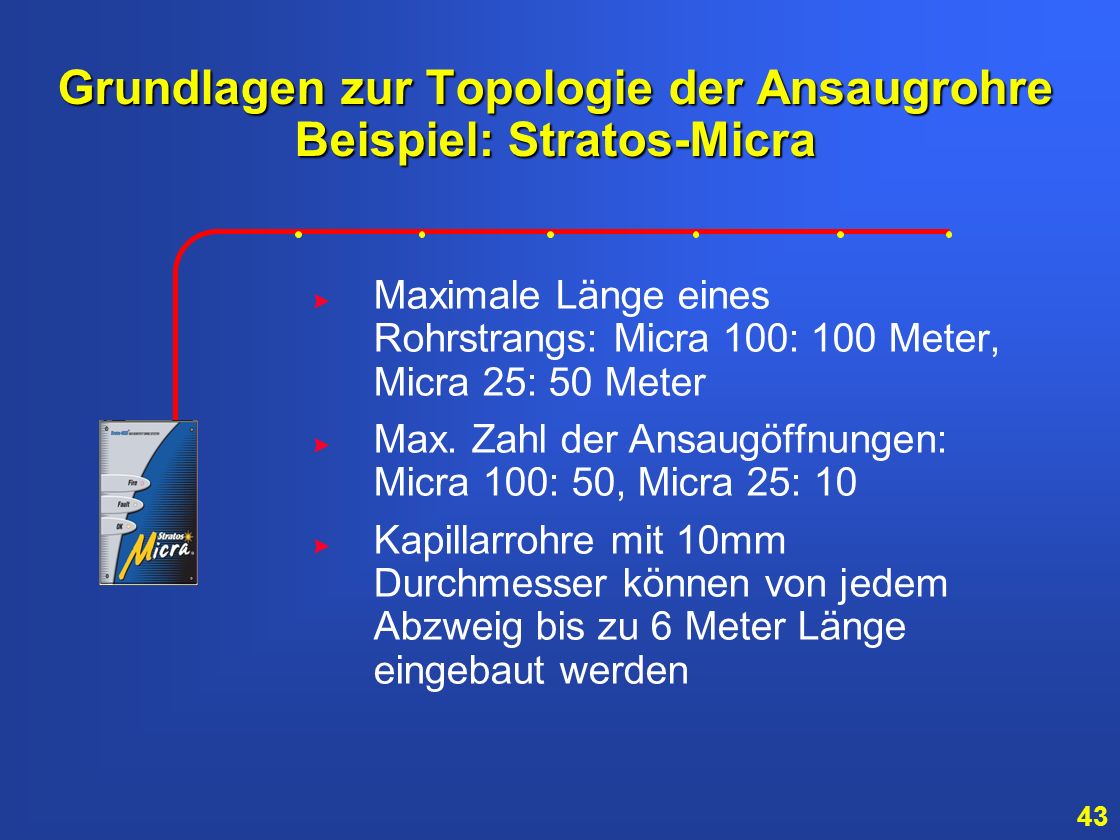

43 Grundlagen zur Topologie der Ansaugrohre Beispiel: Stratos-Micra
Maximale Länge eines Rohrstrangs: Micra 100: 100 Meter, Micra 25: 50 Meter Max. Zahl der Ansaugöffnungen: Micra 100: 50, Micra 25: 10 Kapillarrohre mit 10mm Durchmesser können von jedem Abzweig bis zu 6 Meter Länge eingebaut werden 37

44 Grundlagen zur Topologie der Ansaugrohre Beispiel: Stratos-Micra
2 Ansaugrohre beim Micra 100, 1 Ansaug-rohr beim Micra 25 Max. Gesamtrohrlänge: 100 bzw. 50 Meter 38

45 Ansaugrohr im Lüftungskanal
des Melders Luftstrom Luftrückführung 40

46 Stratos bietet die ... diskreteste Überwachung an...
Kapillarleitung Verblendung Wand Die Kapillarleitung zur Luftansaugung ist an einer verdeckten Stelle angeordnet 41

47 ... in der Tat 42

48 ... die Art der Verlegung ist nur von
Ihrer eigenen Kreativität abhängig 43

49 Stratos eignet sich besonders für den Einsatz in hohen und großen Gebäuden wie Lagerhäuser oder Atriumbauten 46

50 Stratos kann Luft aus mehreren Ebenen ansaugen...
Schichtungshöhe 47

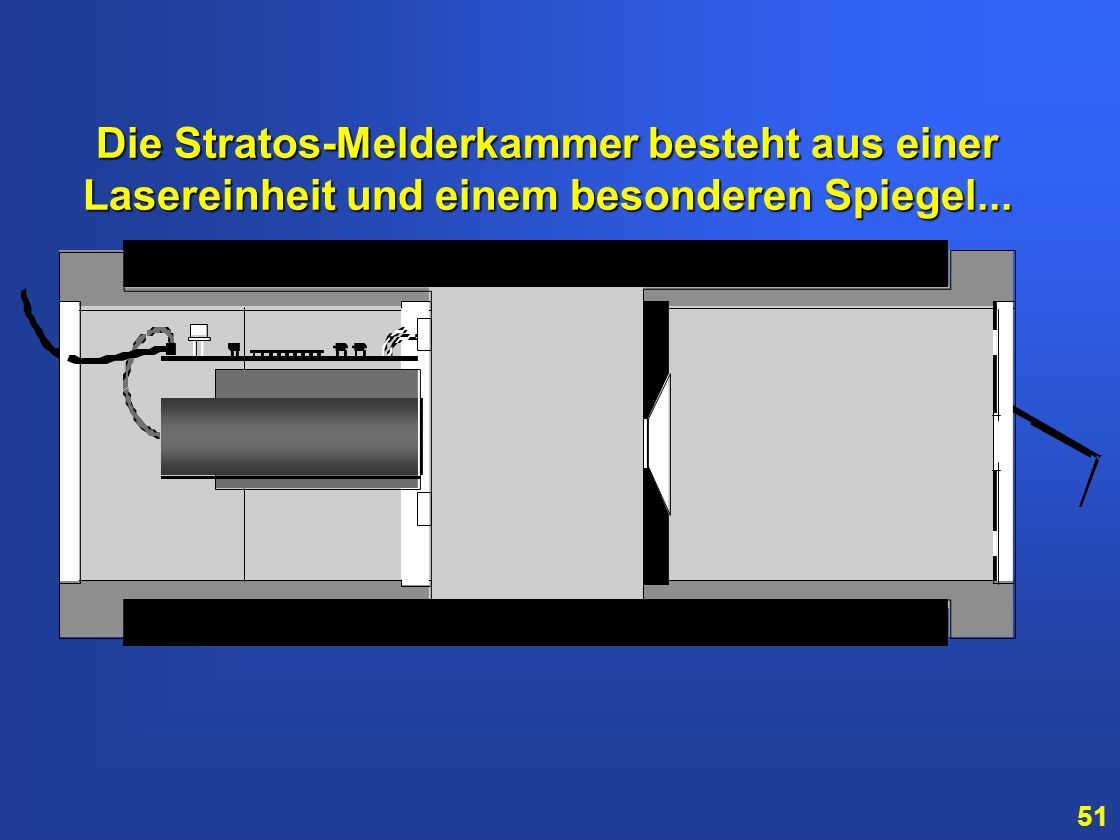

51 Die Stratos-Melderkammer besteht aus einer Lasereinheit und einem besonderen Spiegel...
48

52 ...durch den ein Laserstrahl geleitet wird
49

53 Rauchteilchen aus dem überwachten Bereich
werden zu einer Öffnung des Spiegels gelenkt... 51

54 ...sie durchqueren den Laserstrahl und werden danach an einem Luftstromsensor vorbeigeführt.
53

55 Das von den Rauchteilchen gestreute Licht trifft auf den Spiegel...
56

56 ...und wird auf einen optischen Empfänger reflektiert
57

57 ...und wird auf einen optischen Empfänger reflektiert
58

58 Stratos kann Rauch von anderen Partikeln (z.B. Staub oder Dieselabgase) unterscheiden und vermeidet dadurch Probleme durch Luftverunreinigungen. Alle Funktionen der Melderkammer werden überwacht. Negative Einflüsse durch Verschmutzung werden kompensiert. 59

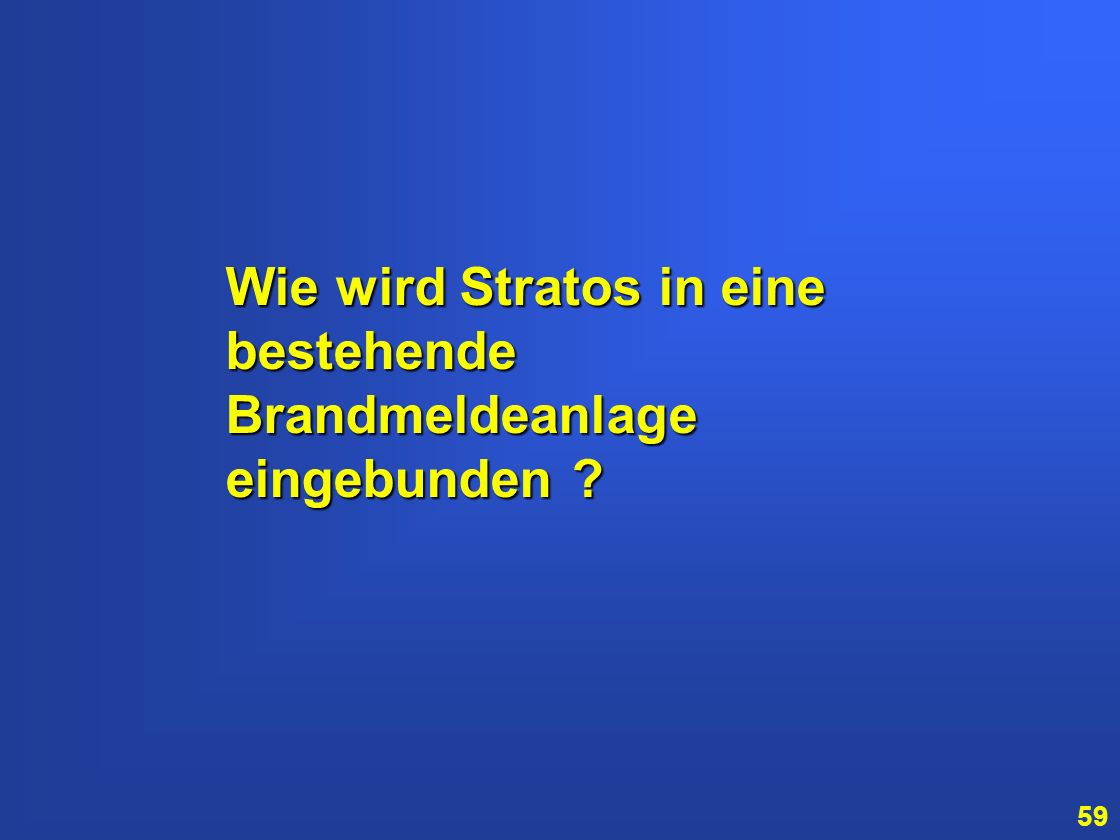

59 Wie wird Stratos in eine bestehende Brandmeldeanlage eingebunden ? 60

60 Stratos kann auf Brandmeldezentralen
aller Fabrikate aufgeschaltet werden Schnittstellenkarten für verschiedene Ringbus-Systeme sind verfügbar Über potentialfreie Kontakte lassen sich die Melder konventionell mit Grenzwertlinien verbinden

61 System mit einem Melder: Beispiel: Stratos-HSSD Master Brandmelde-
Beispiel: Stratos-HSSD Master Brandmelde- zentrale Ansaugrohre Stratos Master- Melder Melder 61

62 Wenn mehr als ein Melder benötigt wird,
Wenn mehr als ein Melder benötigt wird, können mehrere Melder untereinander vernetzt werden. Zum Beispiel so...... 62

63 System mit mehreren Meldern:
Beispiel: Stratos-HSSD Master und Slaves Stratos Slave- Melder 2 Stratos Referenz Stratos Master- Melder Stratos Stratos Slave- Melder 3 Slave- Melder 4 Stratos Slave- Melder 2 Stratos Master- Melder Stratos Stratos Slave- Melder 3 Slave- Melder 4 67

64 System mit mehreren Meldern:
Beispiel: Stratos-HSSD 2 und Stratos-Micra Brandmelde-zentrale Stratos-Micra 25 Stratos-HSSD 2 Stratos-HSSD 2 Stratos-HSSD 2 mit Steuermodul Stratos-Micra 100 Stratos-Micra 25 bis zu 127 Melder auf dem Datenbus möglich! Stratos-HSSD 2 Stratos-HSSD 2 67

65 Nachdem wir gesehen haben, wie das System aufgebaut ist, werden wir jetzt einen anderen wichtigen Aspekt berücksichtigen: Wie bestimmt man die richtigen Einstellungen für die Empfindlichkeit ? ..... 68

66 Die folgenden Seiten erklären, wie künstliche Intelligenz ‘ClassiFire®’ in einem Stratos-HSSD® System arbeitet 69

67 ClassiFire® ist ein auf statistischer Auswertung basierender Prozess, der die Melder Stratos-HSSD®-Serie in die Lage versetzt, sich permanent an Veränderungen der Umgebungsbedingungen anpassen zu können. 70

68 Im Gegensatz zu manuell abgeglichenen System sorgt ClassiFire® kontinuierlich für herausragende Empfindlichkeit und Zuverlässigkeit 71

69 Bevor wir uns die Funktionsweise von ClassiFire® ansehen, sollten wir verstehen, wie die Empfindlichkeit von alternativen Systemen eingestellt werden (oder werden sollten) 72

70 Diese werden in der Inbetriebnahmephase mit einem Schreiber ausgerüstet, der über einen längeren Zeitraum die Schwankungen der Rauchdichte aufzeichnet 73

71 Beachten Sie die Zeitskala am unteren Rand des Ausdrucks
0900 1000 1100 1200 1300 1400 1500 1600 1700 ZEIT 74

72 Betrachten Sie den zeitlichen Verlauf eines Rauchpegels
Rauchkurve 0900 1000 1100 1200 1300 1400 1500 1600 1700 ZEIT 75

73 Sie erkennen, dass die Rauchkurve um 13
Sie erkennen, dass die Rauchkurve um Uhr den Pegel 3 erreicht hatte Rauchkurve 0900 1000 1100 1200 1300 1400 1500 1600 1700 ZEIT 76

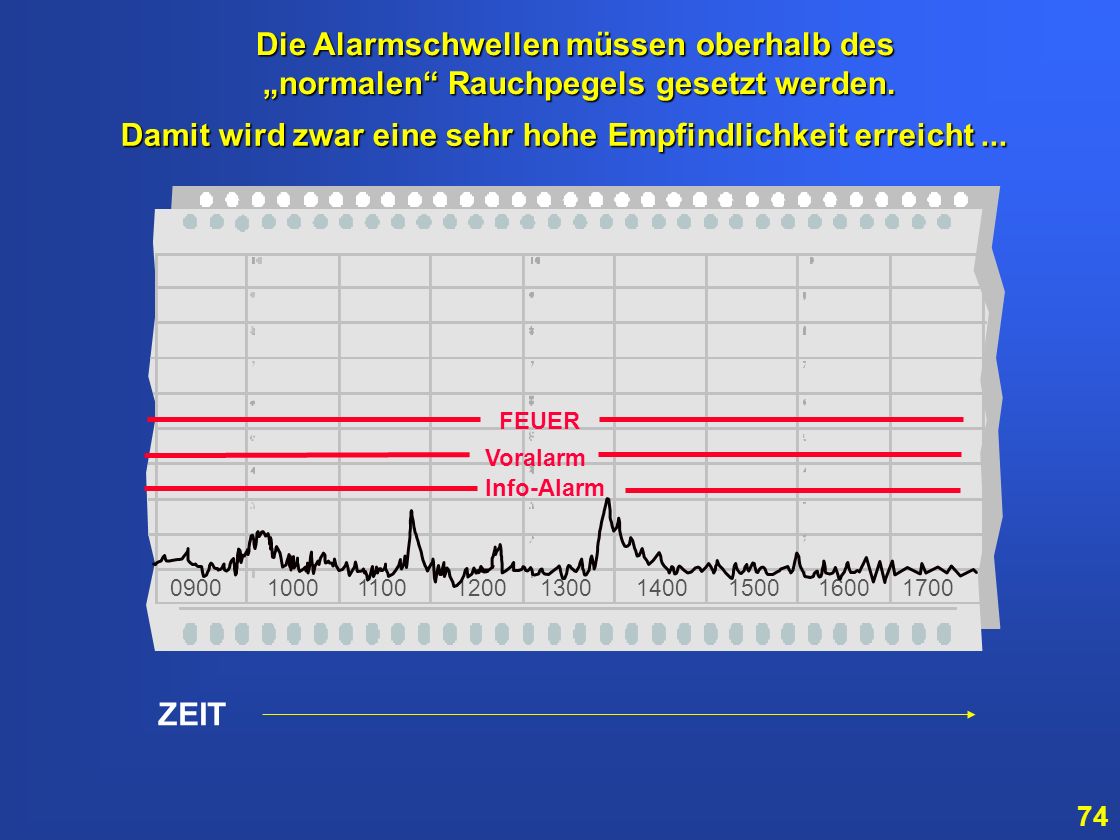

74 Die Alarmschwellen müssen oberhalb des
„normalen“ Rauchpegels gesetzt werden. Damit wird zwar eine sehr hohe Empfindlichkeit erreicht ... FEUER Voralarm Info-Alarm 0900 1000 1100 1200 1300 1400 1500 1600 1700 ZEIT 77

75 Wenn Sie jedoch auf diesen Pegel angehoben werden,
wird die Empfindlichkeit viel zu niedrig sein FEUER Voralarm Info-Alarm 0900 1000 1100 1200 1300 1400 1500 1600 1700 ZEIT 78

76 Weil der Rauchpegel hier ansteigen muss...
bevor ein Alarm ausgelöst wird FEUER Voralarm Info-Alarm 0900 1000 1100 1200 1300 1400 1500 1600 1700 ZEIT 80

77 Es gibt einen anderen Faktor, der oft übersehen wird
Es gibt einen anderen Faktor, der oft übersehen wird Die TÄUSCHUNGSALARM-RATE Eine Änderung der Empfindlichkeit führt zwangsläufig zu einer Änderung der Täuschungsalarmrate.... 81

78 Je HÖHER die Empfindlichkeit, desto HÖHER die Täuschungsalarmrate
Je HÖHER die Empfindlichkeit, desto HÖHER die Täuschungsalarmrate Je NIEDRIGER die Empfindlichkeit, desto NIEDRIGER die Täuschungsalarmrate... 82

79 die Wahrscheinlichkeit von TÄUSCHUNGSALARMEN Alles weitere erledigt
Mit Stratos® bestimmt der Errichter die Wahrscheinlichkeit von TÄUSCHUNGSALARMEN Alles weitere erledigt Stratos® ... 83

80 Die einzigartige künstliche Intelligenz ClassiFire® bietet Ihnen einfache Bestimmung der Empfindlichkeit und eine hohe Zuverlässigkeit Und so funktioniert ClassiFire® ... 84

81 Und die VERTIKALE Achse bezeichnet die Häufigkeit der Messungen
Jeder Melders erzeugt ein Diagramm mit der Rauchdichte als HORIZONTALE Achse Häufigkeit der Messungen Und die VERTIKALE Achse bezeichnet die Häufigkeit der Messungen RAUCHDICHTE Amplitude des Rauchsignals 85

82 Sobald die Laserkammer Rauch erkennt, ‘klassifiziert’ das System seine Umgebung
Häufigkeit der Messungen Amplitude des Rauchsignals RAUCHDICHTE 86

83 Durch Schwankungen der Rauchdichte entsteht ein Histogramm der Rauchdichteverteilung
Häufigkeit der Messungen Amplitude des Rauchsignals RAUCHDICHTE 87

84 Mal sehen, wie es sich entwickelt...
Häufigkeit der Messungen Amplitude des Rauchsignals Rauchpegel RAUCHDICHTE 88

85 Sie sehen, dass ClassiFire® ein charakteristisches “Verteilungs“ - Muster erzeugt
89

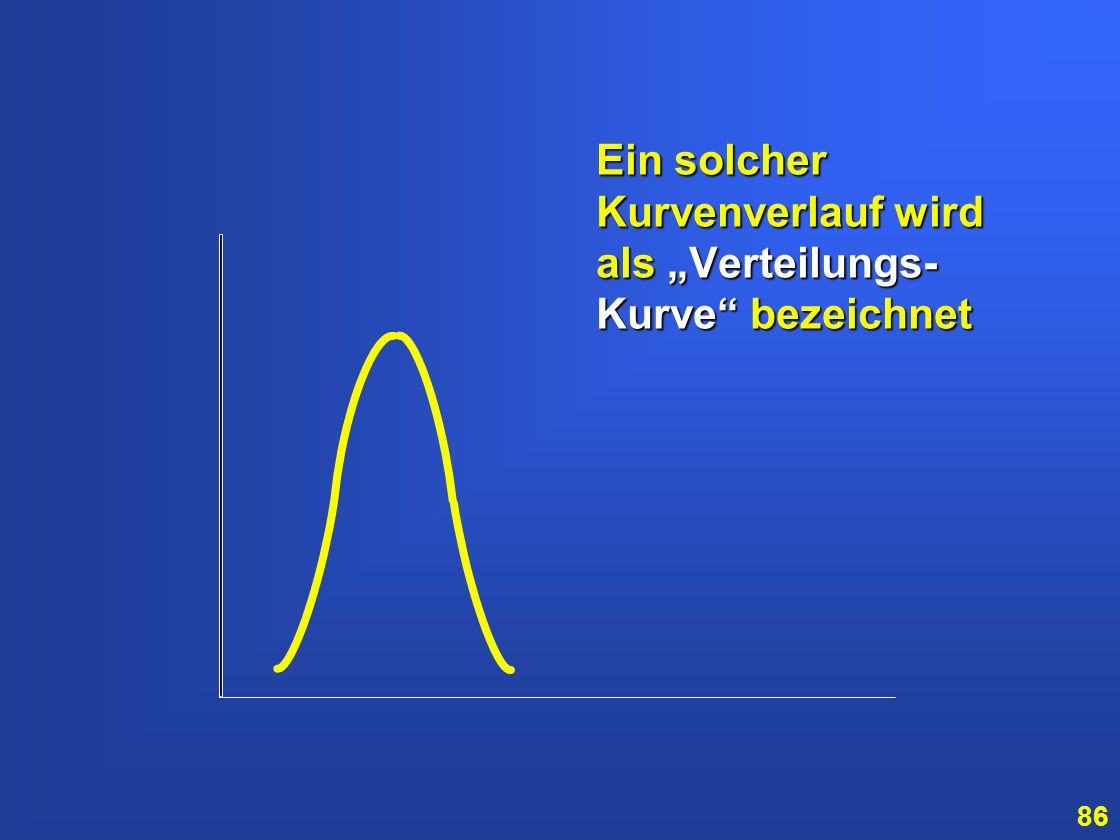

86 Ein solcher Kurvenverlauf wird als „Verteilungs-Kurve“ bezeichnet
90

87 Der Scheitelpunkt der Kurve befindet sich über dem durchschnittlichen Wert der Rauchdichte
91

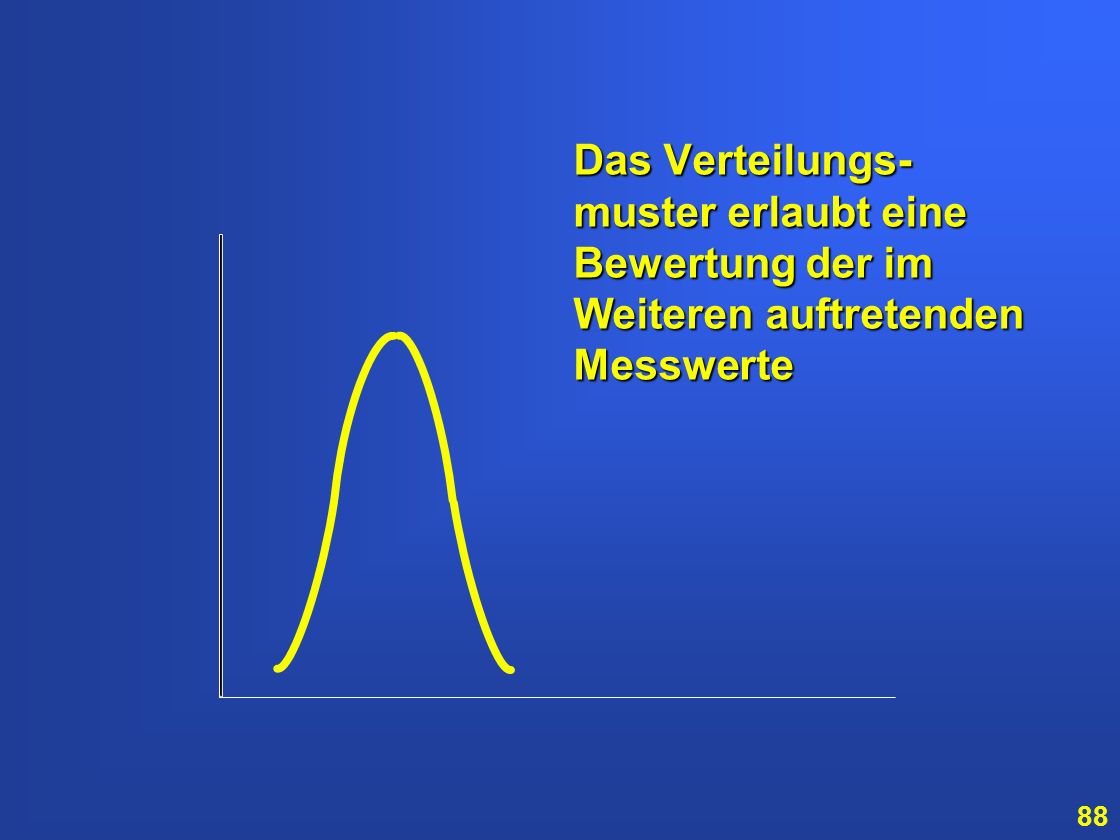

88 Das Verteilungs-muster erlaubt eine Bewertung der im Weiteren auftretenden Messwerte
92

89 Zum Beispiel... 93

90 Die Wahrschein-lichkeit eines Rauchpegels...
94

91 bei normaler Umgebung …
An dieser Stelle bei normaler Umgebung … Rauchpegel 95

92 ist wesentlich geringer als
hier... Rauch Pegel 96

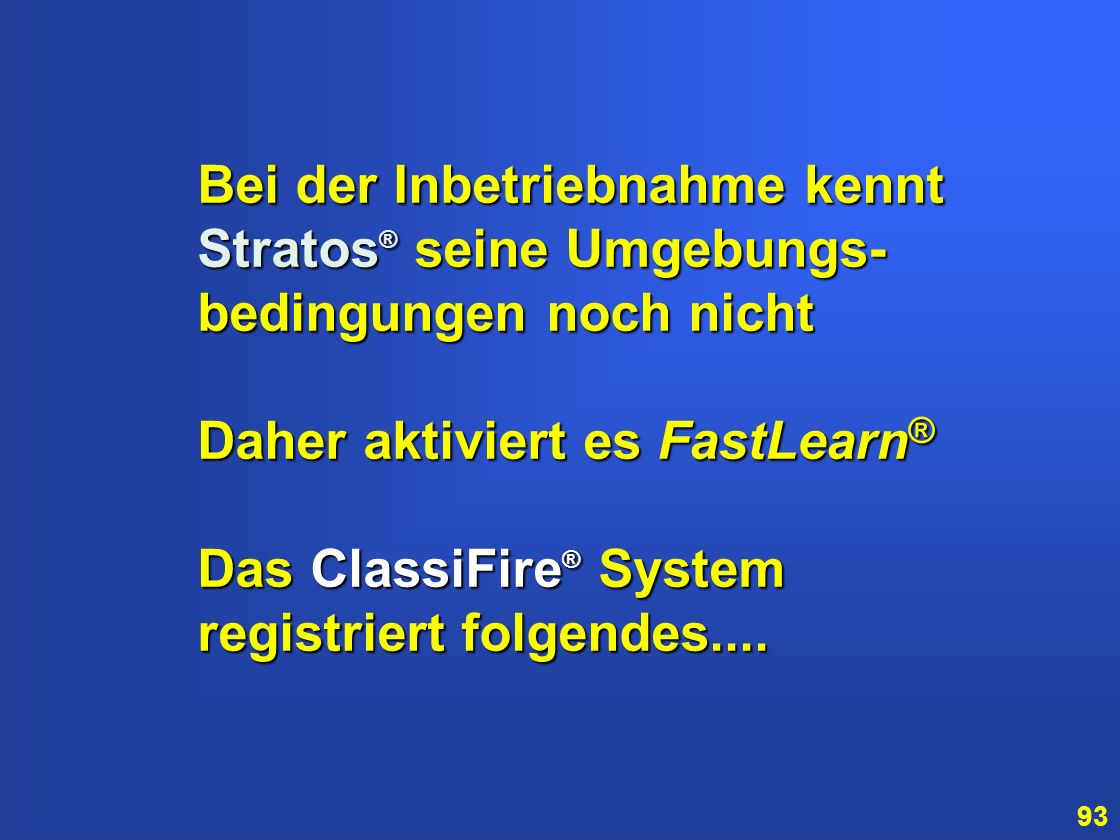

93 Bei der Inbetriebnahme kennt Stratos® seine Umgebungs-bedingungen noch nicht Daher aktiviert es FastLearn® Das ClassiFire® System registriert folgendes.... 97

94 Während den ersten 15 Minuten nach dem Einschalten führt der Melder einen FastLearn® - Vorgang durch... Häufigkeit der Messungen Rauchpegel Amplitude des Rauchsignals RAUCHDICHTE 98

95 Die Fahne der Alarmschwelle wird noch etwas entfernt von der Verteilung gesetzt …
Häufigkeit der Messungen Rauchpegel Amplitude des Rauchsignals RAUCHDICHTE 99

96 Während dieser Zeit baut sich das so genannte „schnelle Histogramm“ auf, in Blau dargestellt...
Häufigkeit der Messungen Rauchpegel Amplitude des Rauchsignals RAUCHDICHTE 100

97 Nach dem Ende von ‘FastLearn® werden die Daten der Rauchdichte zur Grundlage für ein langfristiges Histogramm... Das neu entstandene Histogramm wird als „langsames“ Histogramm bezeichnet Häufigkeit der Messungen Amplitude des Rauchsignals Rauchpegel RAUCHDICHTE 101

98 das schnelle Histogramm verwandelt sich zum langsamen Histogramm und wechselt seine Farbe nach Gelb... Häufigkeit der Messungen Amplitude des Rauchsignals Rauchpegel RAUCHDICHTE 102

99 das schnelle Histogramm verwandelt sich zum langsamen Histogramm und wechselt seine Farbe nach Gelb... Häufigkeit der Messungen Amplitude des Rauchsignals Rauchpegel RAUCHDICHTE 103

100 Dieses Histogramm basiert bis jetzt nur auf den Erfahrungswerten von 15 Minuten. Dies ist jedoch noch nicht ausreichend für eine exakte Festlegung der Alarmschwelle... Häufigkeit der Messungen Amplitude des Rauchsignals Rauchpegel RAUCHDICHTE 104

101 Nach 24 Stunden hat das System weitere Informationen über die Umweltbedingungen gesammelt; die Verteilungskurve wird etwas breiter sein ... Häufigkeit der Messungen Amplitude des Rauchsignals Rauchpegel RAUCHDICHTE 105

102 Von jetzt an arbeitet ClassiFire® mit dem höchst möglichen Schutzniveau
Häufigkeit der Messungen Amplitude des Rauchsignals Rauchpegel RAUCHDICHTE 106

103 Weitere Informationen über ClassiFire sind auf Anfrage erhältlich von:
Weitere Informationen über ClassiFire sind auf Anfrage erhältlich von: 107

104 151
