Kennzeichnung von Gasflaschen

Präsentation zum Thema: "Kennzeichnung von Gasflaschen"—  Präsentation transkript:

1 Kennzeichnung von Gasflaschen
Aus- und Fortbildung Kennzeichnung von Gasflaschen Gasflaschenkennzeichnung gemäß DIN EN 1089 Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

2 Branddirektion Frankfurt am Main / 37.23 Groß / Stand: 4/2003
Lernziele neue Farb- kennzeichnung Lernziele Anordnung der Farben Gefahrgut- aufkleber Der Unterrichtsteilnehmer soll Gasflaschen aufgrund der äußeren Erkennungsmerkmale, insbesondere der Farbkennzeichnung identifizieren können, die durch die Kennzeichnung angegebenen Gefahren nennen können. Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

3 Neue Farbkennzeichnung
Lernziele neue Farb- kennzeichnung Neue Farbkennzeichnung Anordnung der Farben Gefahrgut- aufkleber seit dem auch in Deutschland Kennzeichnung nach DIN EN 1089 für alte Kennzeichnung Übergangsfrist bis zum neue Norm gilt für industrielle und medizinische Gasflaschen ausgenommen sind Flüssiggasflaschen und Feuerlöscher Gase oder Gasgemische für medizinische Zwecke oder zur Inhalation erhalten einen weißen Flaschenkörper Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

4 Branddirektion Frankfurt am Main / 37.23 Groß / Stand: 4/2003
Lernziele neue Farb- kennzeichnung Anordnung der Farben Anordnung der Farben Gefahrgut- aufkleber Farbkennzeichnung nur für die Flaschenschulter vorgeschrieben Farbkombinationen können ringförmig oder als Quadranten angeordnet sein in Deutschland hat man sich auf zwei übereinanderliegende Ringe geeinigt (Ausnahme: Atemluftflaschen der Feuerwehr – hier Quadranten) Flaschen mit neuer Kennzeichnung tragen zwei große „N“ Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

5 Branddirektion Frankfurt am Main / 37.23 Groß / Stand: 4/2003
Lernziele Gefahrgutaufkleber neue Farb- kennzeichnung Anordnung der Farben Gefahrgut- aufkleber Farbtabelle Farbcodierungs- system besondere Gase Gasflaschen sind mit einem Gefahrgutaufkleber zu kennzeichnen, der folgende Angaben enthält: Risiko- und Sicherheitssätze Gefahrzettel Zusammensetzung des Gases bzw. Gasgemisches Produktbezeichnung des Herstellers EWG-Nr. bei Einzelstoffen oder das Wort „Gasgemisch“ vollständige Gasbenennung nach ADR/GGVSE Herstellerhinweis Name, Anschrift und Telefonnummer des Herstellers sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

6 Bezeichnung gemäß DIN EN 1089
Lernziele neue Farb- kennzeichnung Farbtabelle Anordnung der Farben Gefahrgut- aufkleber Bezeichnung gemäß DIN EN 1089 Farbe RAL-Bezeichnung gelb zinkgelb rot feuerrot hellblau lichtblau leuchtendes grün gelbgrün kastanienbraun oxidrot weiß reinweiß blau enzianblau dunkelgrün smaragdgrün schwarz tiefschwarz grau staubgrau braun olivbraun Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

7 Farbcodierungssystem
Lernziele neue Farb- kennzeichnung Farbcodierungssystem Anordnung der Farben Gefahrgut- aufkleber Die Kennzeichnungsfarbe kann auf bestimmte Gefahren/Eigen- schaften hinweisen: giftig und/oder korrosiv gelb brennbar rot oxidierend hellblau inert leuchtendgrün Hat ein Gas zwei Gefahreneigenschaften, so muss die Farbe der primären Gefahr vorhanden sein. Die Farbe der zweiten Gefahr darf zusätzlich aufgetragen werden. z.B. giftig und brennbar gelb und rot Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

8 Branddirektion Frankfurt am Main / 37.23 Groß / Stand: 4/2003
Lernziele neue Farb- kennzeichnung Besondere Gase Anordnung der Farben Gefahrgut- aufkleber Einige Gase werden durch eine eigene Farbe gekennzeichnet: Acetylen kastanienbraun Sauerstoff weiß Lachgas blau Argon dunkelgrün Stickstoff schwarz Kohlendioxid grau Helium braun Bei Gasgemischen für med. Zwecke oder zur Inhalation können auch hier zwei Farben kombiniert werden, z.B. Atemluft (Gemisch aus Sauerstoff und Stickstoff) – weiß und schwarz. Druckluft (als technisches Gas) ist leuchtendgrün gekennzeichnet. Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

9 Sonstige Erkennungsmerkmale
Lernziele neue Farb- kennzeichnung Sonstige Erkennungsmerkmale Anordnung der Farben Gefahrgut- aufkleber Zuordnung anhand des Flaschenanschlusses: Acetylen Bügelverschluss brennbare Gase außer Acetylen Linksgewinde außen nichtbrennbare Gase und Sauerstoff Rechtsgewinde außen Acetylenflaschen müssen auf der Flaschenschulter eine Stempelung tragen: C2H2 Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

10 Branddirektion Frankfurt am Main / 37.23 Groß / Stand: 4/2003
Lernziele neue Farb- kennzeichnung Wichtige Grundsätze Anordnung der Farben Gefahrgut- aufkleber verbindliche Kennzeichnung durch Gefahrgutaufkleber Farbkennzeichnung ist nur Zusatzinformation Kombinationen von Gefahren oder Gasgemische für medizinische Zwecke oder zur Inhalation werden durch Farbringe gekennzeichnet. Flaschen mit neuer Kennzeichnung tragen den Buchstaben „N“; dieser kann je nach Schulterfarbe weiß, blau oder schwarz sein. Gase für medizinische Zwecke oder zur Inhalation haben einen weißen Flaschenkörper. Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

11 Branddirektion Frankfurt am Main / 37.23 Groß / Stand: 4/2003
Lernziele Beispiele neue Farb- kennzeichnung Anordnung der Farben Gas / Gasgemisch Schulterfarbe Flaschenfarbe Acetylen kastanienbraun kastanienbraun, gelb, schwarz techn. Sauerstoff weiß blau, grau Stickstoff schwarz grau, dunkelgrün, schwarz Helium braun grau Kohlendioxid Wasserstoff rot Druckluft leuchtendgrün Argon/Kohlendioxid Gemisch Xenon, Krypton, Neon Argon dunkelgrün medizinischer Sauerstoff medizinisches Kohlendioxid Atemluft (medizinisch) weiß/schwarz Distickstoffoxid (Lachgas) blau Gefahrgut- aufkleber Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

12 Übungsbeispiele (Für Lösung auf Flasche klicken)
Lernziele Übungsbeispiele (Für Lösung auf Flasche klicken) neue Farb- kennzeichnung Anordnung der Farben Gefahrgut- aufkleber Farbtabelle Farbcodierungs- system besondere Gase sonst. Erken- nungsmerkmale wichtige Grundsätze Beispiele Übungsbeispiele Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

13 ENDE Präsentation erstellt: 37.23 Groß Layout: J. Seippel/O. Dresel
Quellen: DIN EN 1089 Teil 1-3 Informationsblatt des Industriegaseverbandes Nr. 17A /97 Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

14 Lösung zu Übungsbeispielen
technischer Sauerstoff (neu) alte Sauerstoffflasche (blau) wurde im Schulterbereich mit neuer Kennfarbe (weiß) übermalt zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

15 Lösung zu Übungsbeispielen
Acetylen (neu) komplette Flasche mit neuer Kennzeichnung (kastanienbraun) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

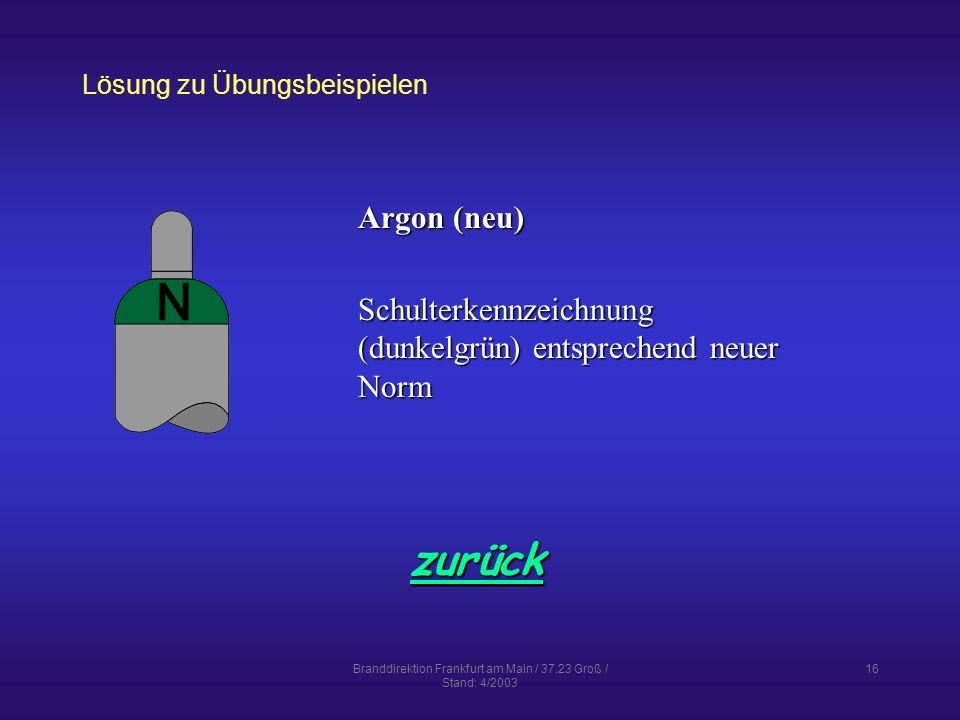

16 Lösung zu Übungsbeispielen
Argon (neu) Schulterkennzeichnung (dunkelgrün) entsprechend neuer Norm zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

17 Lösung zu Übungsbeispielen
Stickstoff (neu) alte Stickstoffflasche (grün) wurde im Schulterbereich mit neuer Kennfarbe (schwarz) übermalt zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

18 Lösung zu Übungsbeispielen
Kohlendioxid (neu) oder sonst. nichtbrennbares Gas (alt) Die Farbe GRAU gilt nach neuer Norm nur noch für Kohlendioxid, da jedoch hierfür das „N“ nicht verbindlich ist, kann sich entsprechend der alten Vorschrift auch ein sonstiges nichtbrennbares Gas in der Flasche befinden. zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

19 Lösung zu Übungsbeispielen
Helium (neu) Schulterkennzeichnung (braun) entsprechend neuer Norm zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

20 Lösung zu Übungsbeispielen
inertes Gas oder Druckluft (neu) Schulterkennzeichnung (leuchtendgrün) entsprechend neuer Norm Druckluft ist wegen des Sauerstoffanteils eigentlich kein Inertgas zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

21 Lösung zu Übungsbeispielen
brennbares Gas (neu) Schulterkennzeichnung (rot) entsprechend neuer Norm zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

22 Lösung zu Übungsbeispielen
Wasserstoff (neu) oder sonst. brennbares Gas (alt) Bei Wasserstoffflaschen gibt es keine Änderungen gegenüber den alten Vorschriften. Entsprechend der Vereinbarung des deutschen Industriegaseverbandes ist bei Wasserstoff auch der Flaschenkörper rot. Da auch hier das „N“ nicht verbindlich ist, kann entsprechend der alten Vorschrift auch ein anderes brennbares Gas in der Flasche sein. zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

23 Lösung zu Übungsbeispielen
giftiges und/oder korrosives Gas (neu) Schulterkennzeichnung (gelb) entsprechend neuer Norm zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

24 Lösung zu Übungsbeispielen
Acetylen (alt) Schulterkennzeichnung (gelb) entsprechend alter Vorschrift zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

25 Lösung zu Übungsbeispielen
medizinischer Sauerstoff (neu) Schulterkennzeichnung (weiß) entsprechend neuer Norm und weißer Flaschenkörper (med. Gas oder Inhalation) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

26 Lösung zu Übungsbeispielen
Lachgas für med. Anwendung (neu) Schulterkennzeichnung (blau) entsprechend neuer Norm und weißer Flaschenkörper (med. Gas oder Inhalation) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

27 Lösung zu Übungsbeispielen
Kohlendioxid für med. Anwendung (neu) Schulterkennzeichnung (grau) entsprechend neuer Norm und weißer Flaschenkörper (med. Gas oder Inhalation) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

28 Lösung zu Übungsbeispielen
Luft oder synt. Luft zur Inhalation (neu) Schulterkennzeichnung (weiß für Sauerstoff, schwarz für Stickstoff) entsprechend neuer Norm und weißer Flaschenkörper (med. Gas oder Inhalation) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

29 Lösung zu Übungsbeispielen
Gemisch Sauerstoff/Lachgas für med. Anwendung (neu) Schulterkennzeichnung (weiß für Sauerstoff, blau für Lachgas) entsprechend neuer Norm und weißer Flaschenkörper (med. Gas oder Inhalation) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

30 Lösung zu Übungsbeispielen
Gemisch Sauerstoff/Kohlendioxid für med. Anwendung (neu) Schulterkennzeichnung (weiß für Sauerstoff, grau für CO2) entsprechend neuer Norm und weißer Flaschenkörper (med. Gas oder Inhalation) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

31 Lösung zu Übungsbeispielen
Gemisch Sauerstoff/Helium für med. Anwendung (neu) Schulterkennzeichnung (weiß für Sauerstoff, braun für Helium) entsprechend neuer Norm und weißer Flaschenkörper (med. Gas oder Inhalation) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

32 Lösung zu Übungsbeispielen
Sauerstoff für med. Anwendung (alt) alte Flaschenkennzeichnung für Sauerstoff und weiße Schulter für medizinisches Gas zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

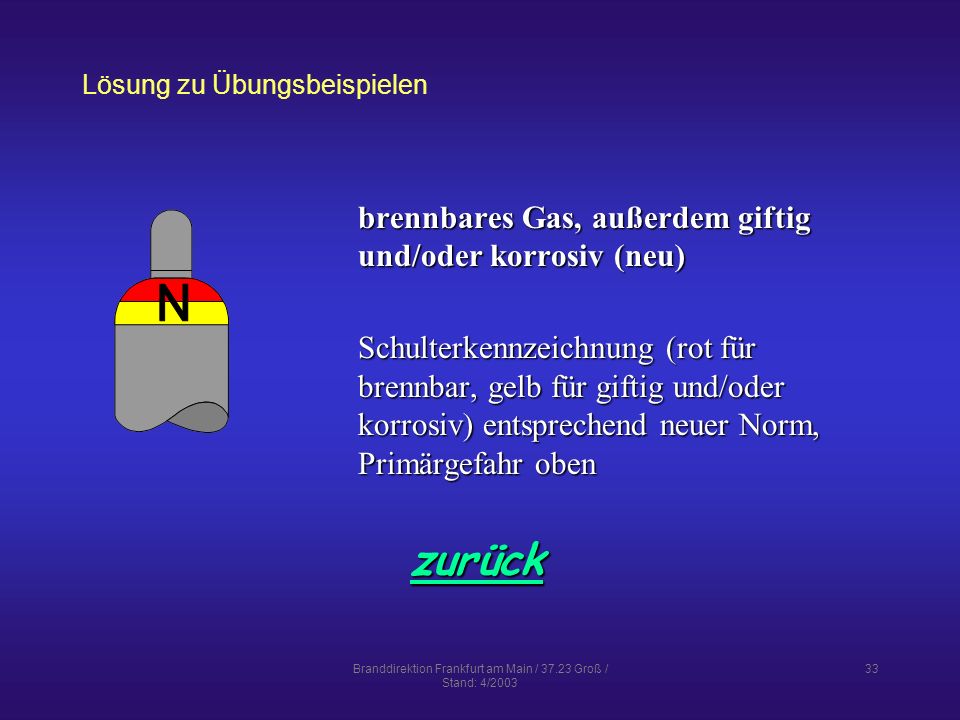

33 Lösung zu Übungsbeispielen
brennbares Gas, außerdem giftig und/oder korrosiv (neu) Schulterkennzeichnung (rot für brennbar, gelb für giftig und/oder korrosiv) entsprechend neuer Norm, Primärgefahr oben zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

34 Lösung zu Übungsbeispielen
giftiges und/oder korrosives Gas, außerdem brennbar (neu) Schulterkennzeichnung (gelb für giftig und/oder korrosiv, rot für brennbar) entsprechend neuer Norm, Primärgefahr oben zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

35 Lösung zu Übungsbeispielen
Stickstoff (alt) Schulterkennzeichnung (grün) entsprechen alter Vorschrift zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

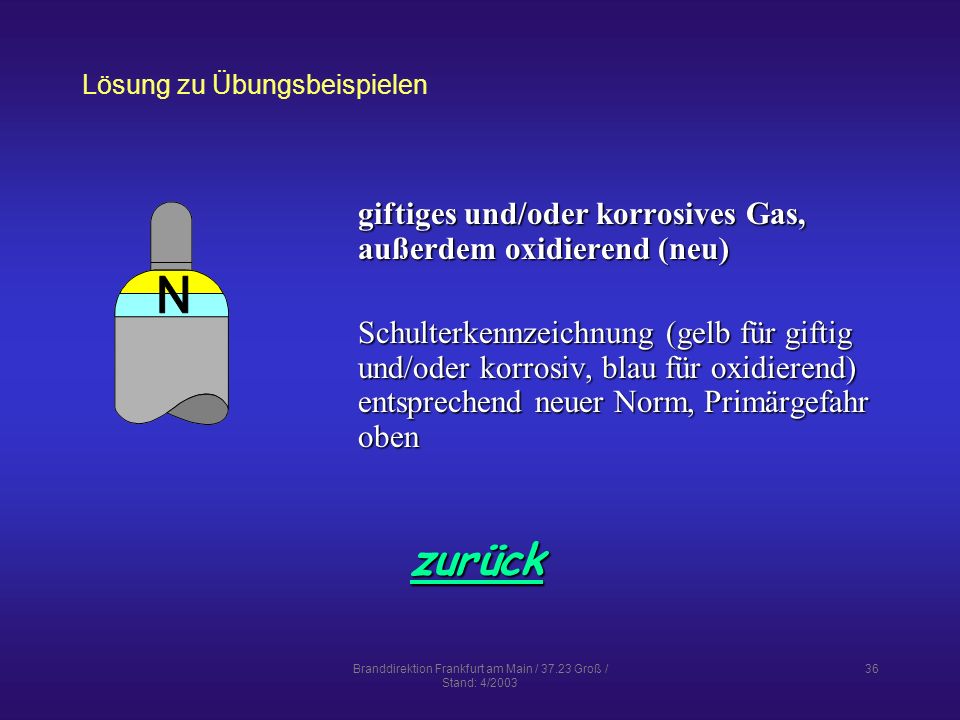

36 Lösung zu Übungsbeispielen
giftiges und/oder korrosives Gas, außerdem oxidierend (neu) Schulterkennzeichnung (gelb für giftig und/oder korrosiv, blau für oxidierend) entsprechend neuer Norm, Primärgefahr oben zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

37 Lösung zu Übungsbeispielen
Acetylen (neu) alte Acetylenflasche (gelb) wurde im Schulterbereich mit neuer Kennfarbe (kastanienbraun) übermalt zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

38 Lösung zu Übungsbeispielen
technischer Sauerstoff (neu) Schulterkennzeichnung (weiß) entsprechend neuer Norm zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

39 Lösung zu Übungsbeispielen
Stickstoff (neu) komplette Flasche mit neuer Kennzeichnung (schwarz) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

40 Lösung zu Übungsbeispielen
Acetylen (alt) komplette Flasche mit alter Kennzeichnung (gelb) zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003

41 Lösung zu Übungsbeispielen
inertes Gas (neu) komplette Flasche mit neuer Kennzeichnung (leuchtendgrün) auch für Druckluft zurück Branddirektion Frankfurt am Main / Groß / Stand: 4/2003
