Bernhard Piazzi 27.03.2007 Didaktik der Physik SS 2007.

Ähnliche Präsentationen


Präsentation zum Thema: "Bernhard Piazzi 27.03.2007 Didaktik der Physik SS 2007."—  Präsentation transkript:

1 Bernhard Piazzi Didaktik der Physik SS 2007

2

3 Farbe ist diejenige Gesichtsempfindung eines dem Auge strukturlos erscheinenden Teiles des Gesichtsfeldes, durch die sich dieser Teil, bei einäugiger Beobachtung mit unbewegtem Auge, von einem gleichzeitig gesehenen, ebenfalls strukturlosen angrenzenden Bezirk allein unterscheiden kann. Definition nach DIN 6164 Definition:

4 Aha? Was soll das heißen? Farbe ist eine Eigenschaft von Objekten Farbeindruck eines Gegenstandes entsteht im Gehirn des Beobachters Farbe ist etwas relatives (zeit-, ort-, gemütsabhängig)

5 Übersicht Was passiert am Objekt? Was passiert im Auge? 3-Komponenten-Theorie Farbmischung Farbkoordinatensysteme Farbmetrik

6 Was passiert am Objekt? Lichtfarben: Das Licht trifft direkt auf die Netzhaut des Betrachters. Durchsichtfarben: Das Licht wird durch einen transparenten Körper gefiltert. Körperfarben: Das Licht wird von einem Körper reflektiert. Fluoreszierende Farben werden bei der Bestrahlung selbst zum Leuchten angeregt und addieren zum reflektierten Strahlungsanteil zusätzlich den Anteil der spektralen Eigenstrahlung.

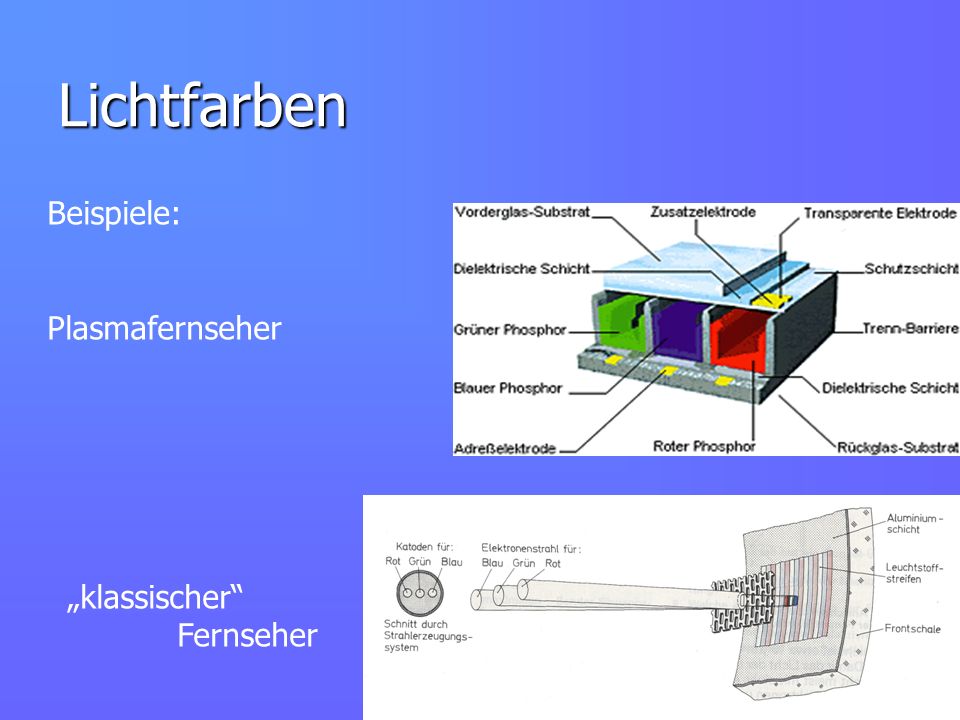

7 Lichtfarben Beispiele: Plasmafernseher klassischer Fernseher

8

9 Körperfarben (Aufsichtsfarben) Weißes Sonnenlicht (polychromatisch) trifft auf die Körperoberfläche Ein Teil des Sonnenlichtes wird (wellenlängenabhängig) an der Körperoberfläche reflektiert.

10 Fluoreszierende Stoffe Fluoreszierende Farbstoffe: Uranin (giftig-radioaktiv) Rhodamin (gelbgrün bis orangerot) Fluorescein

11 Was passiert im Auge? Netzhaut besteht aus S-Zapfen...besonders empfindlich für short waves M-Zapfen...besonders empfindlich für medium waves L-Zapfen...besonders empfindlich für long waves Stäbchen unterstützen das Helligkeitssehen bei der Dämmerung und in der Nacht

12 Sensitivitätsbereiche der Zäpfchen Empfindlichkeit der Zäpfchen in Abhängigkeit der Wellenlänge

13 Blauanteil des Spektrums m …Gesamtintensität der Strahlung m b …Mass für die Erregungsstärke des Blauzapfens Die Erregungsstärke für den blauen Anteil entspricht der Fläche unter b.

14 Berechnung der Erregungswerte Q s = ( ) s( ) d Q m = ( ) m( ) d Q l = ( ) l( ) d Q s, Q m und Q l sind dabei die Erregungswerte der verschiedenen Zäpfchentypen

15 Welche Spektren kann eine Zäpfchenart unterscheiden? unterscheidbare Spektren nicht unterscheidbare Spektren

16 Farben gleicher Erregungswerte Zwei Farben erscheinen gleich, wenn Q l =Q l Q m =Q m Q s =Q s Die Farbe einer Natriumlampe kann zum Beispiel am Bildschirm nachempfunden werden (erscheint uns gleich). Die beiden Farben (Spektren) sind jedoch physikalisch verschieden.

17 Problem: Wie kann ich künstlich Farben duplizieren? Idee: Mischen wie bei Wasserfarben! 1 Farbe: Erhalte alle Farben zwischen dieser Farbe und Weiß (transparent) 2 Farben: Erhalte alle Farben zwischen diesen beiden und Weiß

18 3 Farben angeordnet im Dreieck: 3 Komponententheorie (Hermann von Helmholtz): Aus farbigem Licht dreier Primärfarben kann man jede beliebige andere Farbe mischen. Dies ist jedoch falsch!!! Man kann nur die Farben innerhalb des Dreiecks mischen!!! Mischbare Farben sind von den gewählten Primärfarben abhängig.

19 CIE Normfarbtafel Mischung aus drei theoretischen Farben XYZ Normiert: x+y+z=1 Eindeutig bis auf Helligkeit

20 Additive Farbmischung Farben addieren sich: Intensität nimmt zu Spektrum wird erweitert Vereinigung von Lichtquellen

21 RGB-Farbraum = Farben Nicht alle Farben darstellbar (keine Negativen Werte möglich) Monitore, LCDs, TFTs und Fernseher

22 sRGB vs. Adobe-RGB sRGB vs. Adobe-RGB Rot:[0.6400, ] Grün:[0.3000, ] Blau:[0.1500, ]

23 Multiplikative Farbmischung auch subtraktiv Filter subtrahieren bestimmtes Spektrum Filter lassen nur Schnittmenge durch Pigmente auf Papier: nur bestimmte Farben werden reflektiert

24 CMYK-Farbmodell Angabe in Prozent Schwarz: starker Kontrast Schrift Tintenstrahldrucker, Siebdruck

25 Beispiel

26 Umrechnung RGB - CMY Werte in Prozent: Rot = 100 – Cyan Grün = 100 – Magenta Blau= 100 – Gelb Werte in Prozent: Rot = 100 – Cyan Grün = 100 – Magenta Blau= 100 – Gelb Farbumrechner Farbumrechner Farbumrechner

27 Farbmetrik Industriestandard Annahme: gleiche Farbreize erzeugen gleiche Farbempfindungen Messen der Farbe mittels Spektralphotometer Ermitteln der Werte bezüglich absolut-weiß in Prozent Optischer Fingerabdruck

28 Farbwirkung Das gleiche Grün wirkt auf verschiedenem Hintergrund anders.
