1 Problemlösen mit Rekursion Klaus Becker 2009

2 2 Problemlösen mit Rekursion Inhalte: Problemlösen durch Problemreduktion Selbstähnliche Figuren Rekursive Verarbeitung von Listen Rekursive Verarbeitung natürlicher Zahlen Rekursion und Berechnungsaufwand Rekursion und Iteration

3 3 Teil 1 Problemlösen durch Problemreduktion

4 4 Einstieg - Türme von Hanoi Einer Geschichte zufolge soll im Tempel zu Benares - das ist eine "heilige Stadt" in Indien - ein Turm aus 64 goldenen, der Größe nach geordneten Scheiben stehen. Die Mönche des Tempels erhalten die Aufgabe, die Scheiben an einen anderen Ort zu bringen. Dabei müssen sie einige Regeln beachten: Es darf immer nur eine Scheibe transportiert werden. Scheiben können auf einem (einzigen) Hilfsstapel zwischenzeitlich abgelegt werden. Auch auf dem (teilweise abgebauten) Ausgangsturm können Scheiben zwischenzeitlich abgelegt werden. Es darf aber nie eine größere Scheibe auf eine kleinere gelegt werden. Wenn der neue Turm fertig ist, dann ist das Ende der Zeit erreicht.

5 5 Einstieg - Aufgabe (siehe 9.1.1) Ausgangszustand Versuchen Sie, einen Turm mit 5 Scheiben nach den vorgegebenen Regeln umzustapeln. Wenn das nicht klappt, dann versuchen Sie erst einmal, Türme mit 3 bzw. 4 Scheiben umzustapeln. Zielzustand Benutzen Sie Münzen unterschiedlicher Größe oder ein Simulationsprogramm. z. B.:

6 6 Einstieg - Aufgabe (siehe 9.1.1) Ausgangszustand Überlegen Sie sich auch eine Strategie, mit der man Türme mit 6, 7,... Scheiben umstapeln kann. Zielzustand

7 7 Lösungsidee transportiere einen 4-Scheiben-Turm von A über C nach B transportiere eine Scheibe von A nach C transportiere einen 4-Scheiben-Turm von B über A nach C Ausgangszustand Zielzustand Zwischenzustand transportiere einen 5-Scheiben-Turm von A über B nach C

8 8 Verallgemeinerung transportiere einen (n-1)-Scheiben-Turm von X über Z nach Y transportiere eine Scheibe von X nach Z transportiere einen (n-1)-Scheiben-Turm von Y über X nach Z Ausgangszustand Zielzustand Zwischenzustand transportiere einen n-Scheiben-Turm von X über Y nach Z

9 9 Algorithmus: transportiere einen n-Scheiben-Turm von X über Y nach Z wenn n > 1: transportiere einen (n-1)-Scheiben-Turm von X über Z nach Y transportiere eine Scheibe von X nach Z transportiere einen (n-1)-Scheiben-Turm von Y über X nach Z sonst: transportiere eine Scheibe von X nach Z Algorithmus

10 10 Rekursive Problemreduktion Rekursive Problemreduktion ist eine Problemlösestrategie, bei der ein Problem auf ein strukturgleiches Problem (in verkleinerter Form) zurückgeführt wird. Ein rekursiver Algorithmus ruft sich (eventuell über Umwege) selbst auf und nutzt sich so selbst zur Beschreibung der Lösung des gegebenen Problems. Algorithmus: transportiere einen n-Scheiben-Turm von X über Y nach Z wenn n > 1: transportiere einen (n-1)-Scheiben-Turm von X über Z nach Y transportiere eine Scheibe von X nach Z transportiere einen (n-1)-Scheiben-Turm von Y über X nach Z sonst: transportiere eine Scheibe von X nach Z Um Rekursion als Problemlösestrategie nutzen zu können, benötigt man ein Ausführsystem, das in der Lage ist, rekursive Algorithmen wiederholt aufzurufen und auf diese Weise die eigentliche Lösung zu generieren.

11 11 Algorithmus: transportiere einen n-Scheiben-Turm von X über Y nach Z wenn n > 1: transportiere einen (n-1)-Scheiben-Turm von X über Z nach Y transportiere eine Scheibe von X nach Z transportiere einen (n-1)-Scheiben-Turm von Y über X nach Z sonst: transportiere eine Scheibe von X nach Z Ausführung des Algorithmus transportiere einen 3-Scheiben-Turm von A über B nach C: transportiere einen 2-Scheiben-Turm von A über C nach B transportiere eine Scheibe von A nach C transportiere einen 2-Scheiben-Turm von B über A nach C Ausführungstiefe: 1

12 12 Algorithmus: transportiere einen n-Scheiben-Turm von X über Y nach Z wenn n > 1: transportiere einen (n-1)-Scheiben-Turm von X über Z nach Y transportiere eine Scheibe von X nach Z transportiere einen (n-1)-Scheiben-Turm von Y über X nach Z sonst: transportiere eine Scheibe von X nach Z Ausführung des Algorithmus transportiere einen 3-Scheiben-Turm von A über B nach C: transportiere einen 2-Scheiben-Turm von A über C nach B: transportiere einen 1-Scheiben-Turm von A über B nach C transportiere eine Scheibe von A nach B transportiere einen 1-Scheiben-Turm von C über A nach B transportiere eine Scheibe von A nach C transportiere einen 2-Scheiben-Turm von B über A nach C: transportiere einen 1-Scheiben-Turm von B über C nach A transportiere eine Scheibe von B nach C transportiere einen 1-Scheiben-Turm von A über B nach C Ausführungstiefe: 2

13 13 Algorithmus: transportiere einen n-Scheiben-Turm von X über Y nach Z wenn n > 1: transportiere einen (n-1)-Scheiben-Turm von X über Z nach Y transportiere eine Scheibe von X nach Z transportiere einen (n-1)-Scheiben-Turm von Y über X nach Z sonst: transportiere eine Scheibe von X nach Z Ausführung des Algorithmus transportiere einen 3-Scheiben-Turm von A über B nach C: transportiere einen 2-Scheiben-Turm von A über C nach B: transportiere einen 1-Scheiben-Turm von A über B nach C: transportiere eine Scheibe von A nach C transportiere eine Scheibe von A nach B transportiere einen 1-Scheiben-Turm von C über A nach B: transportiere eine Scheibe von C nach B transportiere eine Scheibe von A nach C transportiere einen 2-Scheiben-Turm von B über A nach C: transportiere einen 1-Scheiben-Turm von B über C nach A: transportiere eine Scheibe von B nach A transportiere eine Scheibe von B nach C transportiere einen 1-Scheiben-Turm von A über B nach C: transportiere eine Scheibe von A nach C Ausführungstiefe: 3

14 14 Ausführung des Algorithmus transportiere einen 3-Scheiben-Turm von A über B nach C: transportiere einen 2-Scheiben-Turm von A über C nach B: transportiere einen 1-Scheiben-Turm von A über B nach C: transportiere eine Scheibe von A nach C transportiere eine Scheibe von A nach B transportiere einen 1-Scheiben-Turm von C über A nach B: transportiere eine Scheibe von C nach B transportiere eine Scheibe von A nach C transportiere einen 2-Scheiben-Turm von B über A nach C: transportiere einen 1-Scheiben-Turm von B über C nach A: transportiere eine Scheibe von B nach A transportiere eine Scheibe von B nach C transportiere einen 1-Scheiben-Turm von A über B nach C: transportiere eine Scheibe von A nach C Basisaktionen

15 15 Implementierung in Python def transportiereTurm(n, x, y, z): if n > 1: transportiereTurm(n-1, x, z, y) print "transportiere eine Scheibe von ", x, " nach ", z transportiereTurm(n-1, y, x, z) else: print "transportiere eine Scheibe von ", x, " nach ", z Algorithmus: transportiere einen n-Scheiben-Turm von X über Y nach Z wenn n > 1: transportiere einen (n-1)-Scheiben-Turm von X über Z nach Y transportiere eine Scheibe von X nach Z transportiere einen (n-1)-Scheiben-Turm von Y über X nach Z sonst: transportiere eine Scheibe von X nach Z Algorithmus Python-Programm

16 16 Übungen (siehe 9.1.4) Bearbeiten Sie die Aufgaben 1, 2.

17 17 Teil 2 Selbstähnliche Figuren

18 18 Einstieg - Selbstähnliche Figur Eine Figur ist selbstähnlich, wenn sie sich in Teile zerlegen lässt, die zur ihr ähnlich sind.

19 19 Einstieg - Selbstähnliche Figur Eine Figur ist selbstähnlich, wenn sie sich in Teile zerlegen lässt, die zur ihr ähnlich sind. zeichne_Baum(200): gehe_vorwaerts(200) drehe_dich_nach_rechts(45) zeichne_Baum(100) drehe_dich_nach_links(90) zeichne_Baum(100) drehe_dich_nach_rechts(45) gehe_rueckwaerts(200) ALG zeichne_Baum(x): wenn x >-> 2: gehe_vorwaerts(x) drehe_dich_nach_rechts(45) zeichne_Baum(x/2) drehe_dich_nach_links(90) zeichne_Baum(x/2) drehe_dich_nach_rechts(45) gehe_rueckwaerts(x) rekursive Problemreduktion rekursiver Algorithmus

20 20 Exkurs - Turtle-Grafik Turtle-Grafik basiert auf der Vorstellung, dass eine Schildkröte mit bestimmten Anweisungen auf einer Zeichenfläche bewegt wird und dass die Schildkröte dabei eine Spur hinterlässt. zeichne_Quadrat(laenge): wiederhole 4 mal: gehe_vorwaerts(laenge) drehe_dich_nach_links(90) stift_hoch stift_runter gehe_vorwaerts(betrag) gehe_rueckwaerts(betrag) drehe_dich_nach_links(winkel) drehe_dich_nach_rechts(winkel) gehe_zu_punkt(punkt)... Turtle-Algorithmus Turtle-Befehle vorwaerts(100)

21 21 Exkurs - Turtle-Grafik in Python Turtle-Grafik basiert auf der Vorstellung, dass eine Schildkröte mit bestimmten Anweisungen auf einer Zeichenfläche bewegt wird und dass die Schildkröte dabei eine Spur hinterlässt. zeichne_Quadrat(laenge): wiederhole 4 mal: gehe_vorwaerts(laenge) drehe_dich_nach_links(90) stift_hoch stift_runter gehe_vorwaerts(betrag) gehe_rueckwaerts(betrag) drehe_dich_nach_links(winkel) drehe_dich_nach_rechts(winkel) gehe_zu_punkt(punkt)... Turtle-Programm Turtle-Klasse # -*- coding: iso *- from turtle import * # Deklaration einer Zeichenprozedur def quadrat(laenge): for i in range(4): t.forward(laenge) t.left(90) # Erzeugung eines Turtle-Objekts t = Turtle() # Test der Zeichenprozedur quadrat(100) t.forward(100)

22 22 Exkurs - Turtle-Grafik in Python # -*- coding: iso *- from turtle import * # Deklaration einer Zeichenprozedur def baum(stamm): if stamm >= 2: t.forward(stamm) t.right(45) baum(stamm/2) t.left(90) baum(stamm/2) t.right(45) t.backward(stamm) # Erzeugung eines Turtle-Objekts t = Turtle() # Test der Zeichenprozedur t.left(90) baum(200) ALG zeichne_Baum(x): wenn x >= 2: gehe_vorwaerts(x) drehe_dich_nach_rechts(45) zeichne_Baum(x/2) drehe_dich_nach_links(90) zeichne_Baum(x/2) drehe_dich_nach_rechts(45) gehe_rueckwaerts(x)

23 23 Übungen (siehe 9.2.3) Wählen Sie eine der folgenden selbstähnlichen Figuren aus. Entwickeln Sie mit Hilfe einer rekursive Problemreduktion einen rekursiven Algorithmus zum Zeichnen der Figur. Testen Sie den Algorithmus mit einer Python-Implementierung.

24 24 Übungen (siehe 9.2.3) Wählen Sie eine der folgenden selbstähnlichen Figuren aus. Entwickeln Sie mit Hilfe einer rekursive Problemreduktion einen rekursiven Algorithmus zum Zeichnen der Figur. Testen Sie den Algorithmus mit einer Python-Implementierung.

25 25 Übungen (siehe 9.2.3) Wählen Sie eine der folgenden selbstähnlichen Figuren aus. Entwickeln Sie mit Hilfe einer rekursive Problemreduktion einen rekursiven Algorithmus zum Zeichnen der Figur. Testen Sie den Algorithmus mit einer Python-Implementierung.

26 26 Übungen (siehe 9.2.3) Wählen Sie eine der folgenden selbstähnlichen Figuren aus. Entwickeln Sie mit Hilfe einer rekursive Problemreduktion einen rekursiven Algorithmus zum Zeichnen der Figur. Testen Sie den Algorithmus mit einer Python-Implementierung.

27 27 Übungen (siehe 9.2.3) Wählen Sie eine der folgenden selbstähnlichen Figuren aus. Entwickeln Sie mit Hilfe einer rekursive Problemreduktion einen rekursiven Algorithmus zum Zeichnen der Figur. Testen Sie den Algorithmus mit einer Python-Implementierung.

28 28 Übungen (siehe 9.2.3) Wählen Sie eine der folgenden selbstähnlichen Figuren aus. Entwickeln Sie mit Hilfe einer rekursive Problemreduktion einen rekursiven Algorithmus zum Zeichnen der Figur. Testen Sie den Algorithmus mit einer Python-Implementierung.

29 29 Teil 3 Rekursive Verarbeitung von Listen

30 30 Einstieg - Geschachtelte Listen Eine Gästeliste soll mit einem Programm verwaltet und verarbeitet werden. def ausgabe(liste): i = 0 while i < len(liste): element = liste[i] print element i = i + 1 def ausgabe(liste): if len(liste) == 0: pass else: erstesElement = liste[0] restListe = liste[1:] print erstesElement ausgabe(restListe) gaeste = ["Ursula", "Winfried", "Ulrike", "Klaus",...] # Test ausgabe(gaeste) rekursiv iterativ

31 31 Einstieg - Geschachtelte Listen Eine Gästeliste soll mit einem Programm verwaltet und verarbeitet werden. ? gaeste = \ [ \ ["Ursula", "Winfried"], \ ["Ulrike", "Klaus"], \ ["Christiane", "Tim"], \ ["Andreas"], \ ["Ulrike", "Peter", ["Kea", "Lena", "Paula"]], \... ] # Test ausgabe(gaeste) iterativ def ausgabe(liste): if len(liste) == 0: pass else: erstesElement = liste[0] restListe = liste[1:] if type(erstesElement) == list: ausgabe(erstesElement) else: print erstesElement ausgabe(restListe) rekursiv

32 32 Einstieg - Geschachtelte Listen ausgabe([["Ursula", "Winfried"], ["Ulrike", "Klaus"], ["Christiane", "Tim"],...]) ausgabe(["Ursula", "Winfried"]) print "Ursula" ausgabe(["Winfried"]) print "Winfried" ausgabe([]) pass ausgabe([["Ulrike", "Klaus"], ["Christiane", "Tim"],...] ausgabe(["Ulrike", "Klaus"]) print "Ulrike" ausgabe(["Klaus"]) print "Klaus" ausgabe([]) pass ausgabe([["Christiane", "Tim"],...])... def ausgabe(liste): if len(liste) == 0: pass else: erstesElement = liste[0] restListe = liste[1:] if type(erstesElement) == list: ausgabe(erstesElement) else: print erstesElement ausgabe(restListe) rekursiver Algorithmus Ausführung

33 33 Eine Liste ist entweder eine leere Liste, oder besteht aus einem ersten Element und einer (Rest-)Liste. Liste als rekursive Datenstruktur def ausgabe(liste): if len(liste) == 0: # liste == [] pass else: # liste == [erstesElement] + restListe erstesElement = liste[0] restListe = liste[1:] if type(erstesElement) == list: ausgabe(erstesElement) else: print erstesElement ausgabe(restListe) def ausgabe(liste): if len(liste) == 0: # liste == [] pass else: # liste == [erstesElement] + restListe erstesElement = liste[0] restListe = liste[1:] print erstesElement ausgabe(restListe)

34 34 Entwicklung rekursiver Algorithmen Problem: Es soll gezählt werden, wie oft ein Element in einer Liste vorkommt. anzahl('b', []) -> 0 Reduktionsanfang: Löse das Problem direkt Rekursive Problemreduktion: Reduziere des Problems auf ein entsprechendes, aber verkleinertes Problem. anzahl('b', ['b', 'b', 'd', 'a', 'c', 'b']) -> 1 + anzahl('b', ['b', 'd', 'a', 'c', 'b']) anzahl('b', ['a', 'b', 'b', 'd', 'a', 'c', 'b']) -> anzahl('b', ['b', 'b', 'd', 'a', 'c', 'b']) Rekursionsschritt: Löse ein entsprechendes Problem Fall 2: Bearbeite eine nicht-leere Liste Fall 1: Bearbeite eine leere Liste

35 35 Entwicklung rekursiver Algorithmen Problem: Es soll gezählt werden, wie oft ein Element in einer Liste vorkommt. anzahl('b', []) -> 0 anzahl('b', ['b', 'b', 'd', 'a', 'c', 'b']) -> 1 + anzahl('b', ['b', 'd', 'a', 'c', 'b']) anzahl('b', ['a', 'b', 'b', 'd', 'a', 'c', 'b']) -> anzahl('b', ['b', 'b', 'd', 'a', 'c', 'b']) def anzahl(element, liste): if len(liste) == 0: return 0 else: if liste[0] == element: return (1 + anzahl(element, liste[1:])) else: return anzahl(element, liste[1:]) (rekursive) Reduktionsschritte (rekursive) Reduktionsregeln Rekursive Problemreduktion: Reduziere des Problems auf ein entsprechendes, aber verkleinertes Problem.

36 36 Entwicklung rekursiver Algorithmen Problem: Es soll gezählt werden, wie oft ein Element in einer Liste vorkommt. anzahl('b', ['a', 'b', 'd', 'a', 'b']) -> anzahl('b', ['b', 'd', 'a', 'b']) -> 1 + anzahl('b', ['d', 'a', 'b']) -> 1 + anzahl('b', ['a', 'b']) -> 1 + anzahl('b', ['b']) -> 1 + (1 + anzahl('b', [])) -> 1 + (1 + 0) -> 2 def anzahl(element, liste): if len(liste) == 0: return 0 else: if liste[0] == element: return (1 + anzahl(element, liste[1:])) else: return anzahl(element, liste[1:]) Reduktionskette (rekursive) Reduktionsregeln >>> anzahl('b', ['a', 'b', 'd', 'a', 'b']) 2

37 37 Übungen (siehe 9.2.3) Rekursionsgymnastik: Bearbeiten Sie die Aufgaben des Abschnitts

38 38 Fallstudie - geometrische Objekte In den folgenden Aufgaben (siehe 9.3.4) geht es um die Verwaltung und Verarbeitung geometrischer Objekte. Wir betrachten vereinfachend nur geometrische Objekte, die aus Streckenzügen mit Punkten mit ganzzahligen Koordinaten bestehen. Die folgende Abbildung (Logo des Fachbereichs Informatik der TU Kaiserslautern) ist aus solchen geometrischen Objekte aufgebaut. stuetzelinks = [[0, 0],[20, 0],[50, 100],[30, 100],[0, 0]] blockunten = [[90, 10],[110, 10],[110, 30],[90, 30],[90, 10]] blockoben = [[90, 70],[110, 70],[110, 90],[90, 90],[90, 70]] raute = [[80, 50],[100, 40],[120, 50],[100, 60],[80, 50]] verbindung1 = [[100, 110], [100, 90]] verbindung2 = [[100, 70], [100, 60]] verbindung3 = [[100, 40], [100, 30]] verbindung4 = [[100, 10], [100, 0]] verbindung5 = [[80, 50], [70, 50], [70, 100], [100, 100]] stuetzerechts = [verbindung1, blockoben, verbindung2, raute, \ verbindung5, verbindung3, blockunten, verbindung4] dach = [[10, 110],[130, 110],[130, 125],[70, 140],[10, 125],[10, 110]] tor = [stuetzelinks, stuetzerechts, dach] rahmen = [[0, 0],[140, 0],[140, 140],[0, 140],[0, 0]] logo = [tor, rahmen] Bearbeiten Sie die Aufgaben aus Abschnitt

39 39 Teil 4 Rekursive Verarbeitung natürlicher Zahlen

40 40 Einstieg - Wege im Galton-Brett Ein Galton-Brett besteht aus Stäben, die in Reihen untereinander versetzt angeordnet sind. Wenn man eine Kugel ein solches Galton-Brett herunterrollen lässt, dann trifft es auf jeweils auf einen Stab und rollt dann entweder links oder rechts davon weiter herunter.

41 41 Einstieg - Aufgabe (siehe 9.4.1) Die Stäbe in der Abbildung oben sind bereits mit Stab-Koordinaten versehen. Mit diesen Koordinaten könnte man einen möglichen Kugelweg so beschreiben: (0,0), (1, 0), (2, 1), (3, 2), (4, 3), (5, 3). Wie viele Wege gibt es im Galton-Brett bis zum Stab (m, n)? Bestimmen Sie für alle Stäbe erst einmal die jeweilige Anzahl. Zur Kontrolle: Bis zum Stab (5, 3) gibt es 10 Wege.

42 42 Einstieg - Aufgabe (siehe 9.4.1) Die Funktion galton(m, n) beschreibe die Anzahl der Wege im Galton-Brett bis zum Stab (m, n). Begründen Sie die unten formulierten Eigenschaften der Funktion galton. galton(n, 0) -> 1 galton(n, n) -> 1 galton(m, n) -> galton(m-1, n-1) + galton(m-1, n), falls m > 0 und 0 < n < m gilt. galton(2, 0)

43 43 Einstieg - Aufgabe (siehe 9.4.1) Testen Sie die folgenden Funktionsdefinitionen. Worin unterscheiden sie sich? Welche ist korrekt? def galton(m, n): if m < n: return 0 else: if n == 0: return 1 else: return (galton(m-1, n-1) + galton(m-1, n)) def galton(m, n): if m == 0: if n == 0: return 1 else: return 0 else: if n == 0: return 1 else: return (galton(m-1, n-1) + galton(m-1, n)) def galton(m, n): if m < n: return None else: if (n == 0) or (m == n): return 1 else: return (galton(m-1, n-1) + galton(m-1, n))

44 44 Rekursive Struktur natürlicher Zahlen Problem: Die Summe der ersten n natürlichen Zahlen soll berechnet werden. summe(0) -> 0 Reduktionsanfang: Löse das Problem direkt Rekursive Problemreduktion: Reduziere des Problems auf ein entsprechendes, aber verkleinertes Problem. summe(5) -> 5 + summe(4) Rekursionsschritt: Löse ein entsprechendes Problem Fall 2: Bearbeite den Nachfolger einer natürlichen Zahl Fall 1: Bearbeite die Zahl 0. Eine natürliche Zahl ist entweder eine Null oder Nachfolger einer natürlichen Zahl.

45 45 Entwicklung rekursiver Algorithmen summe(0) -> 0 summe(5) -> 5 + summe(4) def summe(zahl): if zahl == 0: return 0 else: return zahl + summe(zahl-1) (rekursive) Reduktionsschritte (rekursive) Reduktionsregeln Rekursive Problemreduktion: Reduziere des Problems auf ein entsprechendes, aber verkleinertes Problem. Problem: Die Summe der ersten n natürlichen Zahlen soll berechnet werden.

46 46 Entwicklung rekursiver Algorithmen summe(5) -> 5 + summe(4) -> 5 + (4 + summe(3)) -> 5 + (4 + (3 + summe(2))) -> 5 + (4 + (3 + (2 + summe(1)))) -> 5 + (4 + (3 + (2 + (1 + summe(0))))) -> 5 + (4 + (3 + (2 + (1 + 0)))) -> 5 + (4 + (3 + (2 + 1))) -> 5 + (4 + (3 + 3)) -> 5 + (4 + 6) -> > 15 Reduktionskette (rekursive) Reduktionsregeln >>> summe(5) 15 Problem: Die Summe der ersten n natürlichen Zahlen soll berechnet werden. def summe(zahl): if zahl == 0: return 0 else: return zahl + summe(zahl-1)

47 47 Übungen (siehe 9.4.3) Rekursionsgymnastik: Bearbeiten Sie die Aufgaben des Abschnitts

48 48 Fallstudie - natürliche Zahlen Operationen auf natürlichen Zahlen lassen sich alle aus einer einzigen Grundoperationen entwickeln. Man benötigt hierzu nur die Nachfolger-Operation s: N -> N, die jeder natürlichen Zahl n ihren Nachfolger s(n) zuordnet. def s(x): return x+1 def p(x): return x-1 def add(x, y): if y == 0: return x else: return s(add(x, p(y))) add(x,0) -> x add(x,s(y)) -> s(add(x,y)) (rekursive) Reduktionsregeln Implementierung in Python Bearbeiten Sie die Aufgaben aus Abschnitt

49 49 Teil 5 Rekursion und Berechnungsaufwand

50 50 Einstieg - Wege im Galton-Brett Warum handelt es sich hier um ein ineffizientes Berechnungsverfahren? def galton(m, n): print "galton(", m, ",", n, ")" if m < n: return None else: if (n == 0) or (m == n): return 1 else: return (galton(m-1, n-1) + galton(m-1, n)) >>> galton(5, 3) galton( 5, 3 ) galton( 4, 2 ) galton( 3, 1 ) galton( 2, 0 ) galton( 2, 1 ) galton( 1, 0 ) galton( 1, 1 ) galton( 3, 2 ) galton( 2, 1 ) galton( 1, 0 ) galton( 1, 1 ) galton( 2, 2 ) galton( 4, 3 ) galton( 3, 2 ) galton( 2, 1 ) galton( 1, 0 ) galton( 1, 1 ) galton( 2, 2 ) galton( 3, 3 ) 10

51 51 Ackermann-Funktion "Die Ackermannfunktion ist eine 1926 von Wilhelm Ackermann gefundene, extrem schnell wachsende mathematische Funktion, mit deren Hilfe in der theoretischen Informatik Grenzen von Computer- und Berechnungsmodellen aufgezeigt werden können. Heute gibt es eine ganze Reihe von Funktionen, die als Ackermannfunktion bezeichnet werden. Diese weisen alle ein ähnliches Bildungsgesetz wie die ursprüngliche Ackermannfunktion auf und haben auch ein ähnliches Wachstumsverhalten." (wikipedia) ack(0, y) -> y+1 ack(x, 0) -> ack(x-1, 1), falls x > 0 ack(x, y) -> ack(x-1, ack(x, y-1)), falls y > 0

52 52 Auswertung der Ackermann-Funktion Setzen Sie die Reduktionskette einige Schritte weiter fort. Wollen Sie es zu Ende rechnen? ack(3, 2) -> ack(2, ack(3, 1)) -> ack(2, ack(2, ack(3, 0))) -> ack(2, ack(2, ack(2, 1))) -> ack(0, y) -> y+1 ack(x, 0) -> ack(x-1, 1), falls x > 0 ack(x, y) -> ack(x-1, ack(x, y-1)), falls y > 0

53 53 Implementierung d. Ackermann-Funkt. ack(0, y) -> y+1 ack(x, 0) -> ack(x-1, 1), falls x > 0 ack(x, y) -> ack(x-1, ack(x, y-1)), falls y > 0 Implementieren Sie die Ackermann-Funktion in Python so, dass jeder Funktionsaufruf mit den aktuellen Parameterwerten auf dem Bildschirm ausgegeben wird (vgl. galton). Testen Sie verschiedene Funktionsaufrufe wie z. B. ack(2, 3) und ack(3, 2). Was fällt auf?

54 54 Eigenschaften der Ackermann-Funktion Informieren Sie sich (z. B. bei Wikipedia) über das Wachstumsverhalten der Ackermann- Funktion. Quelle:

55 55 Berechnungsaufwand Warum stößt man bei der Berechnung der Ackermann-Funktion sehr schnell auf Grenzen - sowohl hinsichtlich der Rechenzeit als auch hinsichtlich des Speicherbedarfs? ack(4, 3) -> ack(3, ack(4, 2)) -> ack(3, ack(3, ack(4, 1))) -> ack(3, ack(3, ack(3, ack(4, 0)))) -> ack(3, ack(3, ack(3, ack(3, 1)))) -> ack(3, ack(3, ack(3, ack(2, ack(3, 0))))) -> ack(3, ack(3, ack(3, ack(2, ack(2, 1))))) -> ack(3, ack(3, ack(3, ack(2, ack(1, ack(2, 0)))))) -> ack(3, ack(3, ack(3, ack(2, ack(1, ack(1, 1)))))) -> ack(3, ack(3, ack(3, ack(2, ack(1, ack(0, ack(1, 0))))))) -> ack(3, ack(3, ack(3, ack(2, ack(1, ack(0, ack(0, 1))))))) -> ack(3, ack(3, ack(3, ack(2, ack(1, ack(0, 2)))))) -> ack(3, ack(3, ack(3, ack(2, ack(1, 3))))) -> ack(3, ack(3, ack(3, ack(2, ack(0, ack(1, 2)))))) -> ack(3, ack(3, ack(3, ack(2, ack(0, ack(0, ack(1, 1))))))) -> ack(3, ack(3, ack(3, ack(2, ack(0, ack(0, ack(0, ack(1, 0)))))))) -> ack(3, ack(3, ack(3, ack(2, ack(0, ack(0, ack(0, ack(0, 1)))))))) -> ack(3, ack(3, ack(3, ack(2, ack(0, ack(0, ack(0, 2)))))) -> ack(3, ack(3, ack(3, ack(2, ack(0, ack(0, 3))))) -> ack(3, ack(3, ack(3, ack(2, ack(0, 4))))) -> ack(3, ack(3, ack(3, ack(2, 5)))) ->... ack(3, ack(3, ack(3, 13))) ->... ack(3, ack(3, 65533)) ->...

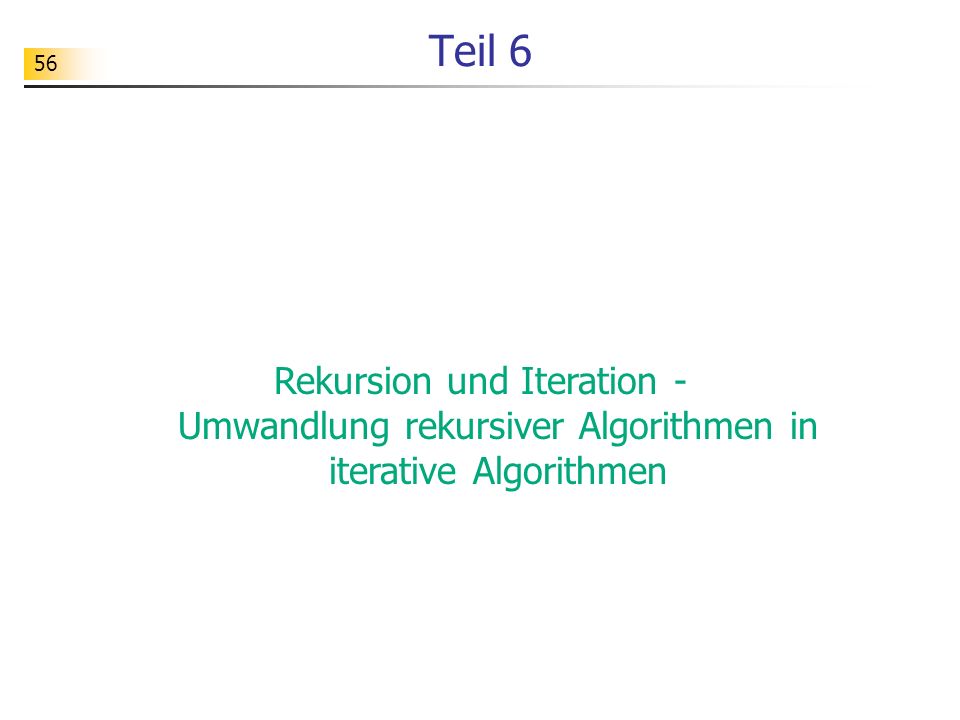

56 56 Teil 6 Rekursion und Iteration - Umwandlung rekursiver Algorithmen in iterative Algorithmen

57 57 Äquivalente Algorithmen Zur rekursiv definierten Fakultätsfunktion lässt sich leicht ein äquivalenter iterativer Berechnungsalgorithmus angeben: def fak(n): if n == 0: return 1 else: return n * fak(n-1) def fak(n): i = n erg = 1 while not i == 0: erg = erg * i i = i - 1 return erg Rekursion Iteration

58 58 Umwandlungsverfahren Ein allgemeines Umwandlungsverfahren erhält man, indem man die Reduktionsschritte bei der Auswertung von Termen simuliert. Dabei benutzt man zwei Stapel, um den aktuellen Berechnungszustand darzustellen. def ack(m, n): if m == 0: return n+1 else: if n == 0: return ack(m-1, 1) else: return ack(m-1, ack(m, n-1)) ack(2, 3) -> ack(1, ack(2, 2)) -> ack(1, ack(1, ack(2, 0))) -> ack(1, ack(1, ack(1, 1))) -> ack(1, ack(1, ack(0, ack(1, 0)))) -> ack(1, ack(1, ack(0, ack(0, 1)))) -> ack(1, ack(1, ack(0, 2))) ->... Auswertung durch Reduktionsschritte Simulation mit Hilfe von Stapeln

59 59 Umwandlungsverfahren while t.size() > 0: e = t.top() t.pop() if type(e) == int: s.push(e) else: m = s.top() s.pop() n = s.top() s.pop() if m == 0: t.push(n+1) else: if n == 0: t.push("a") t.push(m-1) t.push(1) else: t.push("a") t.push(m-1) t.push("a") t.push(m) t.push(n-1) ts def ack(m, n): if m == 0: return n+1 else: if n == 0: return ack(m-1, 1) else: return ack(m-1, ack(m, n-1))

60 60 Umwandlungsverfahren while t.size() > 0: e = t.top() t.pop() if type(e) == int: s.push(e) else: m = s.top() s.pop() n = s.top() s.pop() if m == 0: t.push(n+1) else: if n == 0: t.push("a") t.push(m-1) t.push(1) else: t.push("a") t.push(m-1) t.push("a") t.push(m) t.push(n-1) ts def ack(m, n): if m == 0: return n+1 else: if n == 0: return ack(m-1, 1) else: return ack(m-1, ack(m, n-1)) def ack(m, n): term = [n, m, "a"] return auswerten(term) def auswerten(term): t = Stapel() t.setStapel(term) s = Stapel() while t.size() > 0: # siehe links return s.top() rekursiver Algorithmus äquivalenter iterativerAlgorithmus

61 61 Umwandlungsverfahren ts Beachte: Die iterative Ausführung rekursiver Algorithmen ist deshalb von besonderer Bedeutung, weil rekursive Algorithmen (derzeit) immer auf sequentiell arbeitenden Maschinen ausgeführt werden. Das Umwandlungsverfahren zeigt exemplarisch, dass eine solche iterative Ausführung immer möglich ist.

62 62 Übungen (siehe 9.6.1) Testen Sie die Implementierung des Umwandlungsverfahrens (siehe 9.6.1). Übertragen Sie das Umwandlungsverfahren auch auf die Funktion galton (siehe Aufgabe 2).

63 63 Teil 7 Rekursion und Iteration - Umwandlung iterativer Algorithmen in rekursive Algorithmen

64 64 Äquivalente Algorithmen Zur iterativ definierten Potenzfunktion lässt sich leicht ein äquivalenter rekursiver Berechnungsalgorithmus angeben: def pot(a, n): p = 1 while n > 0: p = p * a n = n - 1 return p def pot(a, n): if n == 0: return 1 else: return a * pot(a, n-1) Iteration Rekursion

65 65 Umwandlungsverfahren Ein allgemeines Umwandlungsverfahren erhält man, indem man die Auswertungsschritte bei der Abarbeitung des Algorithmus simuliert. def pot(a, n): p = 1 while n > 0: p = p * a n = n - 1 return p {a -> 2; n -> 3} p = 1 while n > 0: p = p * a n = n - 1 {a -> 2; n -> 3; p -> 1} while n > 0: p = p * a n = n - 1 {a -> 2; n -> 3; p -> 1} p = p * a n = n - 1 while n > 0: p = p * a n = n - 1 {a -> 2; n -> 2; p -> 2}... {a -> 2; n -> 0; p -> 8} Abarbeitung des Algorithmus

66 66 Umwandlungsverfahren Das folgende Ablaufprotokoll zeigt, wie die Daten mit Hilfe von Listen, Tupeln etc. dargestellt werden sollen. {a -> 2; n -> 3} p = 1 while n > 0: p = p * a n = n - 1 {a -> 2; n -> 3; p -> 1} while n > 0: p = p * a n = n - 1 {a -> 2; n -> 3; p -> 1} p = p * a n = n - 1 while n > 0: p = p * a n = n - 1 {a -> 2; n -> 3; p -> 2}... {a -> 2; n -> 0; p -> 8} [('a', 2), ('n', 3)] [('=', 'p', 1), ('while', ('>', 'n', 0), [('=', 'p', ('*', 'p', 'a')), ('=', 'n', ('-', 'n', 1))])] [('a', 2), ('n', 3), ('p', 1)] [('while', ('>', 'n', 0), [('=', 'p', ('*', 'p', 'a')), ('=', 'n', ('-', 'n', 1))])] [('a', 2), ('n', 3), ('p', 1)] [('=', 'p', ('*', 'p', 'a')), ('=', 'n', ('-', 'n', 1)), ('while', ('>', 'n', 0), [('=', 'p', ('*', 'p', 'a')), ('=', 'n', ('-', 'n', 1))])] [('a', 2), ('n', 3), ('p', 2)] [('=', 'n', ('-', 'n', 1)), ('while', ('>', 'n', 0), [('=', 'p', ('*', 'p', 'a')), ('=', 'n', ('-', 'n', 1))])]... [('a', 2), ('n', 0), ('p', 8)] []

67 67 Umwandlungsverfahren Zur Erzeugung des Ablaufprotokolls werden folgende Hilfsfunktionen benutzt: >>> VariablenWert('y', [('x', 4), ('y', 3), ('z', 7)]) 3 >>> VariablenWert('a', [('x', 4), ('y', 3), ('z', 7)]) '?' >>> NeuerZustand('y', 6, [('x', 4), ('y', 3), ('z', 7)]) [('x', 4), ('y', 6), ('z', 7)] >>> NeuerZustand('a', 0, [('x', 4), ('y', 3), ('z', 7)]) [('x', 4), ('y', 3), ('z', 7), ('a', 0)] >>> TermWert(('+', 'z', 4), [('x', 4), ('y', 3), ('z', 7)]) 11 >>> TermWert(('+', 'z', ('+', 'x', 'x')), [('x', 4), ('y', 3), ('z', 7)]) 15 >>> BooleWert(('>', 'x', 4), [('x', 4), ('y', 3), ('z', 7)]) False >>> BooleWert(('==', 'x', 4), [('x', 4), ('y', 3), ('z', 7)]) True

68 68 Umwandlungsverfahren Zur Erzeugung des Ablaufprotokolls werden folgende Hilfsfunktionen benutzt: >>> AnweisungenAusfuehren([('=', 'x', 2), ('if', ('>', 'x', 3), [('=', 'y', '0')], [('=', 'y', 1)])], []) [('x', 2), ('y', 1)] >>> AnweisungenAusfuehren([('while', ('>', 'u', 0), [('=', 'u', ('-', 'u', 1))])], [('u', 3)]) [('u', 0)] >>> AnweisungenAusfuehren([('=', 'p', 1), ('while', ('>', 'n', 0), [('=', 'p', ('*', 'p', 'a')), ('=', 'n', ('-', 'n', 1))])], [('a', 2), ('n', 3)]) [('a', 2), ('n', 0), ('p', 8)]

69 69 Umwandlungsverfahren def potenz(a, n): return VariablenWert('p', \ AnweisungenAusfuehren(\ [\ ('=', 'p', 1), \ ('while', ('>', 'n', 0), \ [\ ('=', 'p', ('*', 'p', 'a')), \ ('=', 'n', ('-', 'n', 1))\ ])\ ], \ [('a', a), ('n', n)])) def pot(a, n): p = 1 while n > 0: p = p * a n = n - 1 return p iterativer Algorithmus äquivalenter rekursiver Algorithmus

70 70 Übungen (siehe 9.6.2) Testen Sie die Implementierung des Umwandlungsverfahrens (siehe 9.6.2). Übertragen Sie das Umwandlungsverfahren auch auf eine andere Definition der Potenzfunktion (siehe Aufgabe 1/3).
