1 Halex3 GmbH. Verbrennung vom Holz Brennwert des Holzes Wassergehalt (%) Heizwert (MJ/kg) Heizwert (kWh/kg)

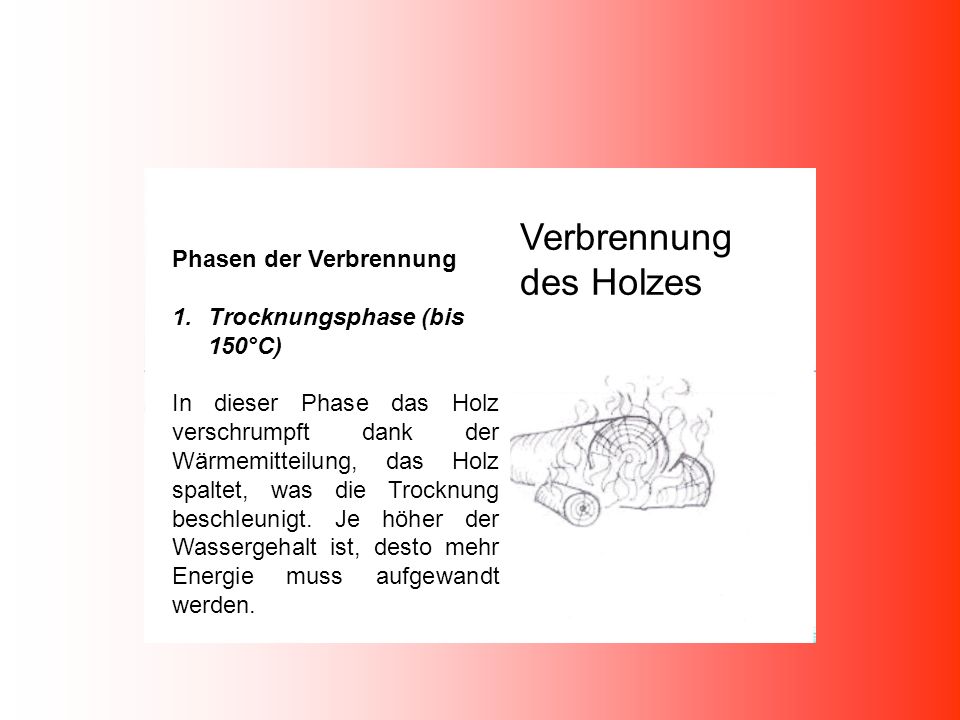

2 Verbrennung des Holzes Phasen der Verbrennung 1.Trocknungsphase (bis 150°C) In dieser Phase das Holz verschrumpft dank der Wärmemitteilung, das Holz spaltet, was die Trocknung beschleunigt. Je höher der Wassergehalt ist, desto mehr Energie muss aufgewandt werden.

3 Verbrennung des Holzes Phasen der Verbrennung 2. Gasifikationsphase Nach der Trocknung und während Pyrolyse die Komponenten des Holzes werden flüssig und nach Verdampfung verbrennbare Gasse entstehen. Etwa 83% des Holzes wird zu verbrennbare Gasen umgewandelt, der Rest ist die Holzkohle.

4 Verbrennung des Holzes Phasen der Verbrennung 3. Ausbrennen ( °C) In der dritten Phase die erzeugte Gase treten mit dem Sauerstoffgehalt der Luft in Reaktion und verbrennen in langen, gelben Flammen aus. Die verbliebene Holzkohle glüht mit kurzen, blauen Flammen, auf ca °C.

5 Verbrennung des Holzes Voraussetzungen der effektiven Holzverbrennung: 1.Niedriger Wassergehalt 2.Adäquate, stabile Feuerraumtemperatur 3.Genügende (primäre und sekundäre) Luftmenge für die perfekte Verbrennung (Oxidation) 4.Entsprechende Mischung von Holzgasen und Sauerstoff 5.Entsprechende Größe des Feuerraums fürs Ausbrennungsprozess 6.Eine entsprechend geformte Wärmeaustauschoberfläche für Wärmetransport (niedrige Rauchgastemperatur)

6 Relative Indexe von verschiedenen Energieträger Energieträger Heizwert (MJ) Kost (HUF/kg, m 3 ) Relative Investition Preisverhältnis zu natürliches Gas, LPG oder leichte Heizöl (%) Krautartige Balle Krautartige Pellet Holzartiges Hackholz Holzartige Pellet Natürliches Gas LPG Leichte Heizöl Krautartige Getreideballen Kalkuliert für 1 MW Output: Energieträger: Krautartige pellet Angewandte Energieträger: 280 kg/h; 4m 3 /d; 500t/y 3000 h Betriebszeit Krautartige Pellets* Holzartiges Hackholz Holzartige pellets* *Brickets haben ähnliche Parameter

7 Menge von krautartigen Pflanzennebenprodukten, die als Energieträger verwendet werden (um Erntezeit) Getreide1,5-3,5 t/hagleicht29-50 GJ/ha Maisstengel3,5-5,5 t/hagleicht50-75 GJ/ha Sonnenblumen- stengel 1,9-3,5 t/hagleicht25-45 GJ/ha Rapsstroh3,0-4,0 t/hagleicht45-65 GJ/ha Mischantus7-15 t/hagleicht GJ/ha Zuckersorghum20-25 t/hagleicht GJ/ha Energiehemp15-17 t/hagleicht GJ/ha Menge von Energiepflanzen, die als Energiträger verwendet werden (um Erntezeit)

8 Halex3 GmbH Automatisierter Hackholzkessel

9 Halex3 GmbH Brennersteuerung und Motorschutz

10 Halex3 - Plattenkessel

11 Halex3 – Plattenkessel

12 Entsprechend große Feuerraum fürs Ausbrennungsprozess

13 Der Hackholzbrenner kann zu verschidene Kessel angeknüpft werden
