1 Biogasanlage Richardt Nahwärmenetz Struth

2 Ablauf: Wie funktioniert eine Biogasanlage? Nahwärmenetz Funktion und Arbeitsweise eventuelle Trassenführung Kosten pro kw/h Wärme und Anschluss

3 Wie funktioniert eine Biogasanlage?

4 Ausgangsstoffe: Rinder- u. Schweinegülle sowie Getreide u. Silage durch chemische Reaktionen werden die org. Stoffe in anorg. Stoffe abgebaut Methangas entsteht und das Restmaterial wird als Dünger ausgebracht

5 Gasverwertung: mit einem 535kW Gasmotor (Deutz) u. einem kl. 195kW Zündstrahlmotor wird das Methangas verbrannt. die damit angetriebenen Generatoren erzeugen ca.730 kw/el. Leistungen und 900 kW/ Heizleistung

6 Motorenraum:

7 Fermenter und Heizungsverteiler

8 Nahwärmenetz und Funktion um die Motorenabwärme sinnvoll zu nutzen bietet sich ein Nahwärmenetz an vom Heizverteiler der BG-Anlage werden zwei isolierte Stahl bzw. Kunststoffrohre zu den einzelnen Abnehmern verlegt Temperatur ca. 90°/70°

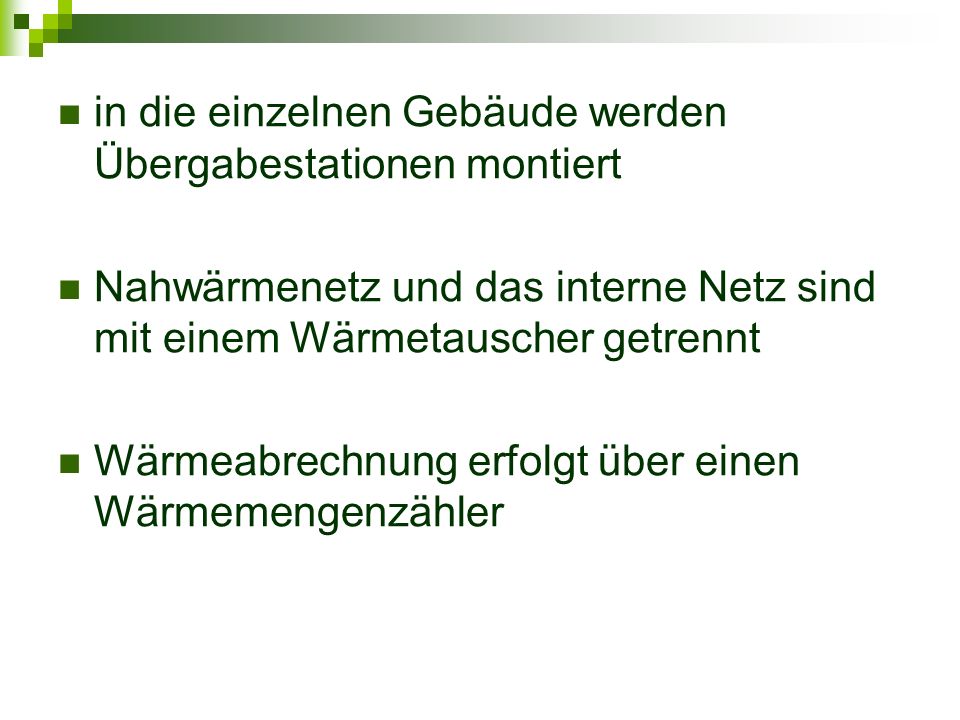

9 in die einzelnen Gebäude werden Übergabestationen montiert Nahwärmenetz und das interne Netz sind mit einem Wärmetauscher getrennt Wärmeabrechnung erfolgt über einen Wärmemengenzähler

10 Übergabestation (z.B. Netek ) :

11 Übergabestationen- Ausführungen Kompaktstationen für Heizung- u. Warmwasserbetrieb Witterungsgeführte Regelung gemischten Heizkreis für Fußbodenheizung

12 Hydraulik- plan u. Maße:

13 Trassenführung: bereits verlegte Rohrleitungen von der Biogasanlage bis zum EDKA weiterer geplanter Verlauf hinter d. Schillerstr. bis Schule/Kindergarten (Kirchberg)

14 Lageplan

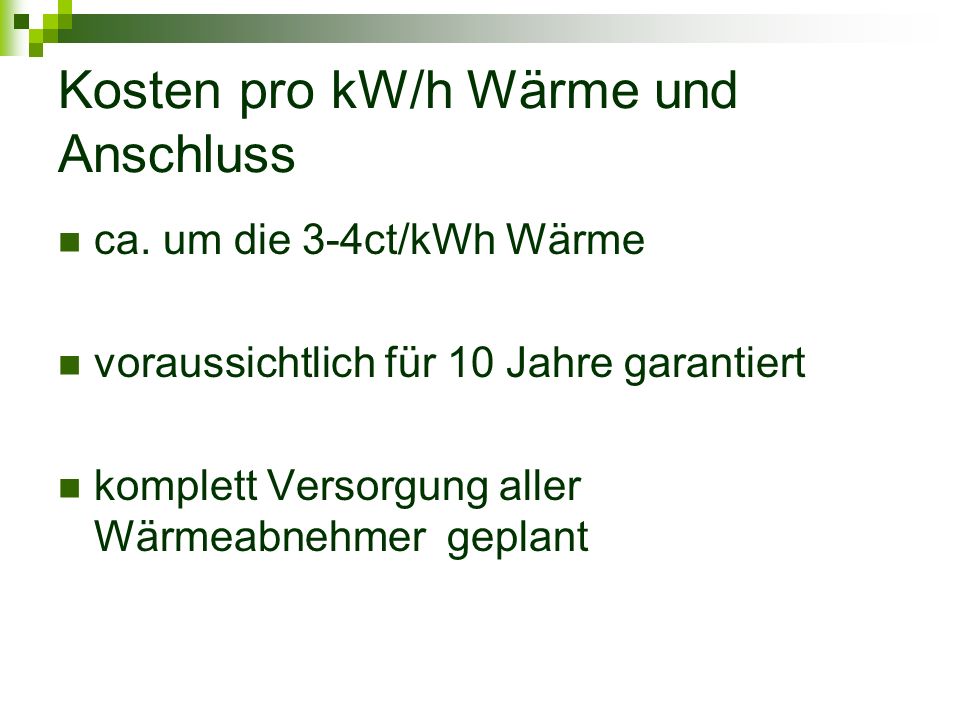

15 Kosten pro kW/h Wärme und Anschluss ca. um die 3-4ct/kWh Wärme voraussichtlich für 10 Jahre garantiert komplett Versorgung aller Wärmeabnehmer geplant

16 Anschlusskosten Übergabestation ca Anschlussleitung von Hauptleitung DN25 = 25/m Schachtarbeiten

17 Vielen Dank für Ihre Aufmerksamkeit. Ihr Hof Richardt
