1 1 Wellen-Lötsystem SEHO P OWER W AVE

2 2 P OWER W AVE: Flexibel auf Sie zugeschnitten

3 3 FluxerbereichFluxerbereich

4 4 P OWER W AVE: Fluxerbereich ATS Sprühfluxer mit Absaughaube für Flussmittel mit niedrigem Feststoffgehalt Fluxerkasten und Sprüh- einheit bestehen aus Edelstahl, ideal für wasser- basierende Flussmittel geschlossenes System mit geringem Wartungsbedarf Schnellverschlüsse Flussmitteldosierung und Doppelsprühkopf optional verfügbar

5 5 P OWER W AVE: Fluxerbereich weniger Sprühnebelweniger Verschmutzung an Kopf und Fluxerbereichhöhere Ausnutzung des Flussmittelsstabilerer Sprühstrahlhomogeneres Sprühbildbessere Abgrenzung im Randbereich Angelehnt an die HVLP-Technologie (High Volume, Low Pressure), wird die Zerstäubung durch ein hohes Volumen bei geringem Druck erzeugt

6 6 P OWER W AVE: Fluxerbereich Absaughaube einfache Zugänglichkeit zu allen Komponentensichere Entfernung der Sprühnebel

7 7 VorheizbereichVorheizbereich

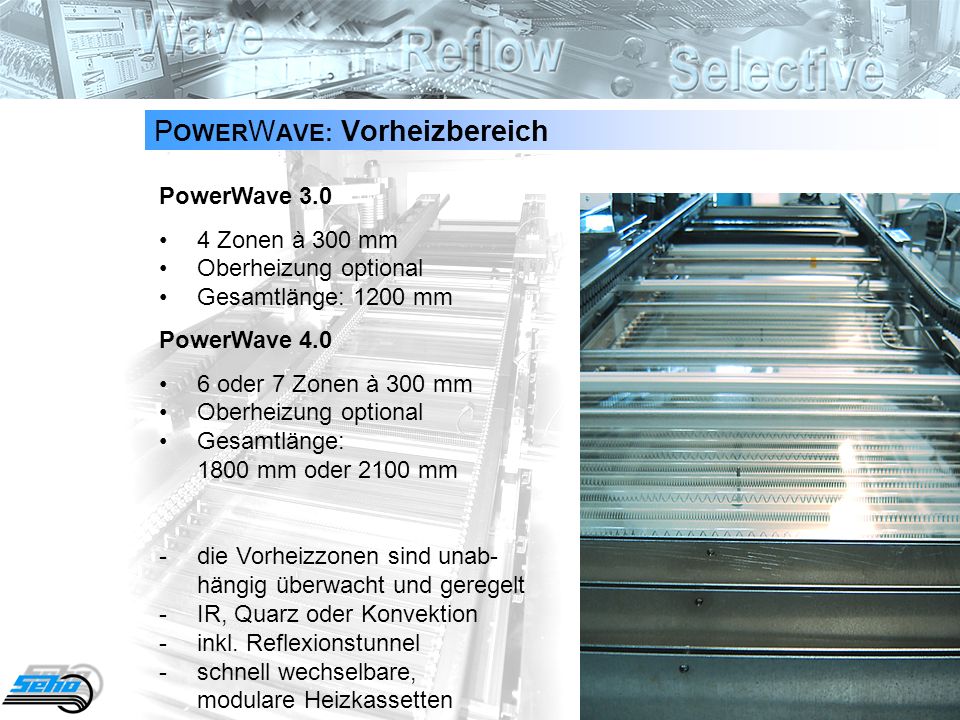

8 8 P OWER W AVE: Vorheizbereich PowerWave Zonen à 300 mmOberheizung optionalGesamtlänge: 1200 mm PowerWave oder 7 Zonen à 300 mmOberheizung optionalGesamtlänge: 1800 mm oder 2100 mm -die Vorheizzonen sind unab- hängig überwacht und geregelt -IR, Quarz oder Konvektion -inkl. Reflexionstunnel -schnell wechselbare, modulare Heizkassetten

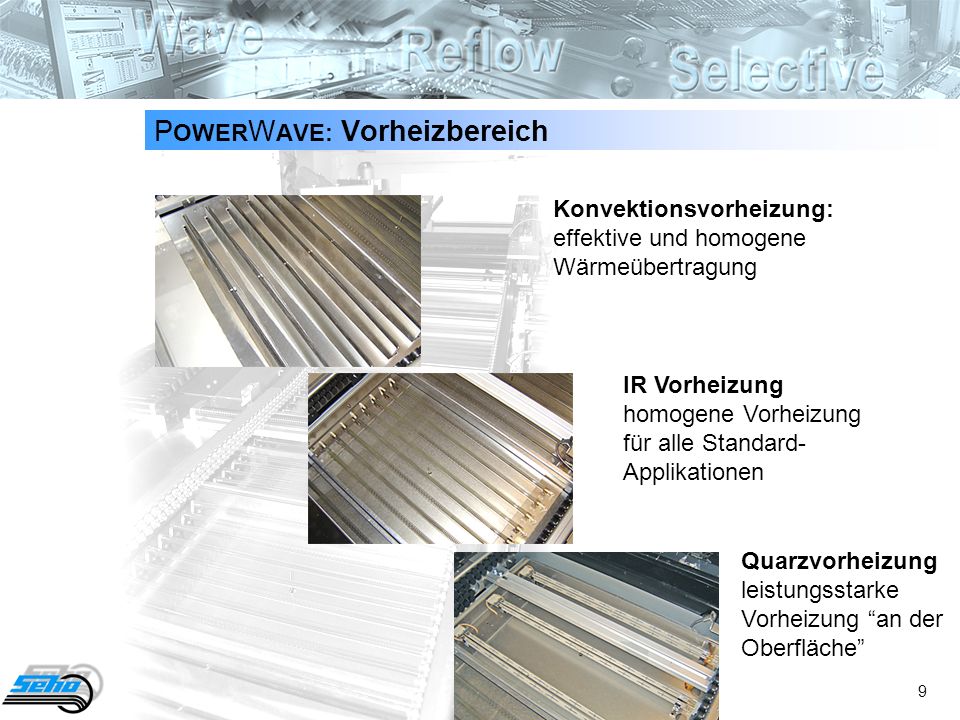

9 9 P OWER W AVE: Vorheizbereich Konvektionsvorheizung: effektive und homogene Wärmeübertragung IR Vorheizung homogene Vorheizung für alle Standard- Applikationen Quarzvorheizung leistungsstarke Vorheizung an der Oberfläche

10 10 P OWER W AVE: Vorheizbereich Reflexionstunnel: für maximale Energieausbeute

11 11 LötbereichLötbereich

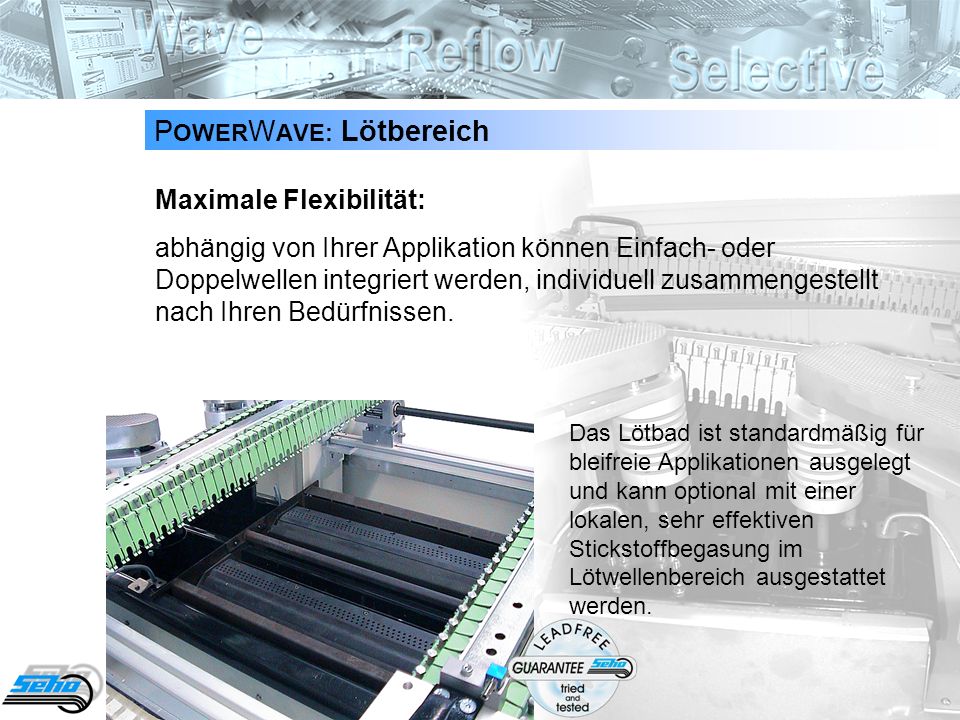

12 12 P OWER W AVE: Lötbereich Maximale Flexibilität: abhängig von Ihrer Applikation können Einfach- oder Doppelwellen integriert werden, individuell zusammengestellt nach Ihren Bedürfnissen. Das Lötbad ist standardmäßig für bleifreie Applikationen ausgelegt und kann optional mit einer lokalen, sehr effektiven Stickstoffbegasung im Lötwellenbereich ausgestattet werden.

13 13 POWERWAVE: Lötbereich Vorteile einer Stickstoffatmosphäre im Lötbereich bessere Benetzunggeringere Oxidbildunggeringerer Flussmittelverbrauch Bilder: AirLiquide Oxidbildung mit N 2 Oxidbildung ohne N 2

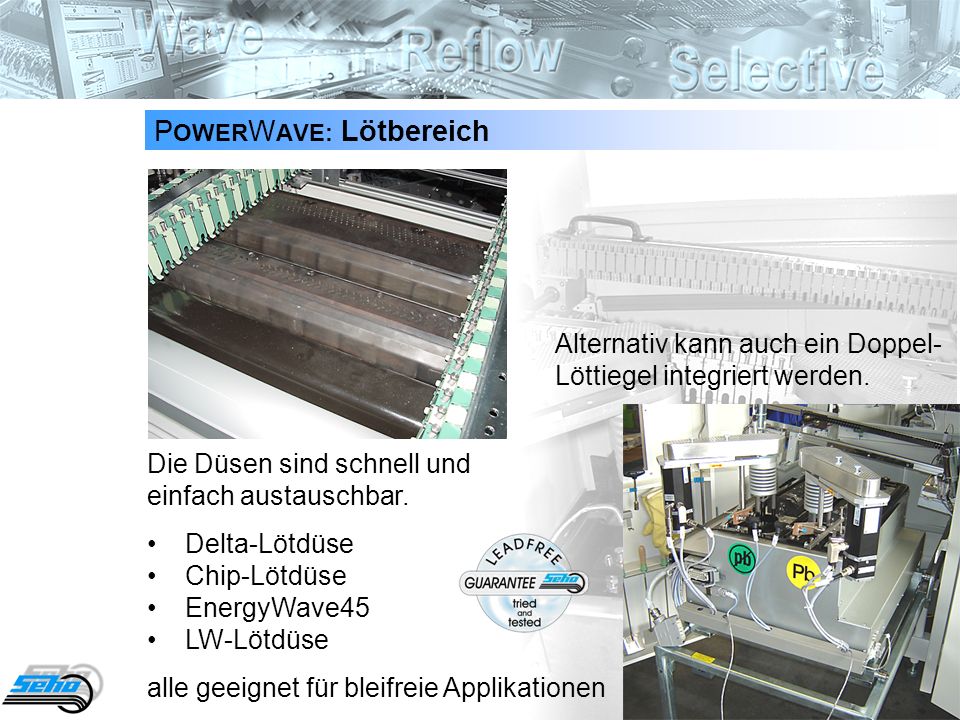

14 14 P OWER W AVE: Lötbereich Die Düsen sind schnell und einfach austauschbar. Delta-LötdüseChip-LötdüseEnergyWave45LW-Lötdüse alle geeignet für bleifreie Applikationen Alternativ kann auch ein Doppel- Löttiegel integriert werden.

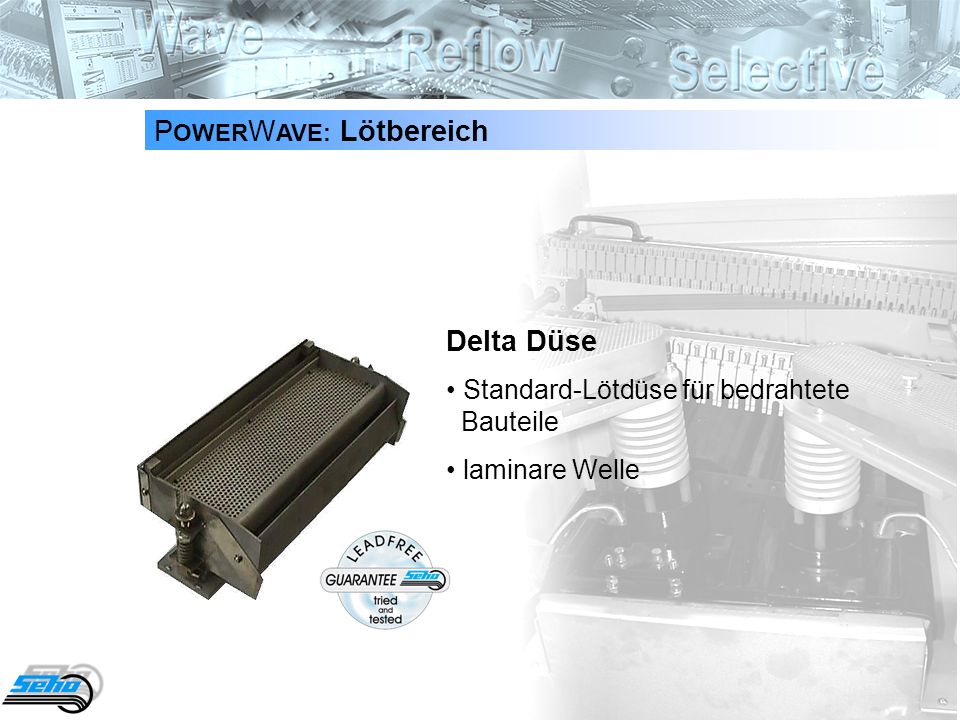

15 15 P OWER W AVE: Lötbereich Delta Düse Standard-Lötdüse für bedrahtete Bauteile laminare Welle

16 16 P OWER W AVE: Lötbereich Chip Düse zusätzlich einsetzbar zur Delta-Welle turbulente Welle Vermeidung von Schattenbildung hohe kinetische Energie

17 17 P OWER W AVE: Lötbereich EnergyWave45 schmale oder breite Version verfügbar Simulation einer 45°-Welle durch entsprechende Öffnungen sehr gute Benetzung Vermeidung von Brückenbildung Reduzierung von Lotperlen definierter Lotfluss bei Austritt der Leiterplatte aus der Lötwelle bessere Wärmeübertragung Verlängerung der Kontaktzeit dadurch - höhere Lötgeschwindigkeit - ideal für bleifreie Lote

18 18 P OWER W AVE: Lötbereich LW-Düse hohe Fließdynamik definierte Kontaktzeit und definierter Lotfluss reduziert Brückenbildung und verhindert Schattenbildung bei schwer lötbaren Bauteilen hervorragend geeignet für Bauteile, die einen hohen Wellendruck erfordern

19 19 P OWER W AVE: Lötbereich Absaugung über dem Lötbad Lötbadvolumen: 455 kg (SnPb) ca.400 kg (Pb-frei) das Lötbad ist elektrisch in der Höhe verstellbar und mechanisch ausfahrbar kontrolliertes Aufheizen des Lotes um Spritzer zu vermeiden elektronisch geregelte Pumpen- motoren Lötwinkel: 7°

20 20 P OWER W AVE: Lötbereich Lotbarrenzuführung Lotniveaukontrolle elektronisch kontrollierte Pumpen- motoren bürstenlose Motoren

21 21 P OWER W AVE: Lötbereich einfache Zugänglichkeit

22 22 TransportsystemTransportsystem

23 23 P OWER W AVE: Transportsystem Segmentierter Transport Kettentransport im Fluxer- und Vorheizbereich teflonbeschichteter Fingertransport im Lötbereich - V-Finger oder - L-Finger Arbeitsbreite: 400 mm Transportbreitenverstellung elektrisch oder LRT-Transport 400 oder 500 mm AB zur Verarbeitung von Lötrahmen

24 24 P OWER W AVE: Transportsystem Segmentierter Transport unterschiedliche Transportgeschwindigkeiten in den verschiedenen Segmenten einstellbar dadurch sehr individuelle und optimierte Anpassung des Temperaturprofils an die einzelnen Baugruppen möglich keine Verschleppung von Flussmittelanhaftungen in den Lötbereich

25 25 Auslauf- Transportmodule mit Absenkung auf die Einlaufhöhe LRT Finger P OWER W AVE: Transportsystem

26 26 SteuerungSteuerung

27 27 P OWER W AVE: Steuerung PowerWave 3.0 bedienerfreundliche Steuerung mit Touch Screen für eine einfa- che Parametereingabe Schnittstelle für Drucker SMEMA Schnittstelle Doppeltiegel 1000 Lötprogramme Barcodeleser für Programm- umstellung 8 Vorheizungen möglich Sprühfluxer mit variabler Sprühbreite Powerlöten (Mindestabstand 3 cm)

28 28 P OWER W AVE: Steuerung PowerWave 4.0 bedienerfreundliche, übersichtliche und einfach zu handhabende Software PC mit Flachbildschirm SMEMA- und Siemens-Schnittstelle Doppeltiegel 1000 Lötprogramme Sprühfluxer mit variabler Sprühbreite intelligente Barcodeerfassung für Programmumstellung Powerlöten 16 Vorheizungen möglich automatische Löttiegelwechselerkennung sektorielles Löten

29 29 P OWER W AVE: Die Vorteile auf einen Blick kompakte Maschinentechnologie höchste Lötqualität durch moderne Lötdüsengeometrien homogene und schonende Erwärmung des Lötguts im Vorheizbereich durch optimierte Heizzonen ideale Zugänglichkeit zur Prozesszone und allen Aggregaten hohe Prozess-Stabilität durch die permanente Überwachung und Regelung aller Funktionen extrem wartungsarm ideal für bleifreie Prozesse
