1 Vergleich Zwei-Phasen Theorie mit Versuche fü r CIWH Imre Ferenc Barna Ek Energieforschungszentrum der Wissenschaftliche Akademie Ungarns

2 Gliederung PMK-II Versuchsanlage in Budapest WAHA 3 Model, Numerik, CIWH Mechanismus CIWH Testsektion Neue CIWH Testsektion Rosa Experiment CIWH Database

3

4 WAHA3 Code Ein Druck f ü r beide Phase

5

6 Das Blasenkollaps Mechanismus & Erforderliche Bedingungen nü zlich aber nicht h inreichend

7 CIWH Testsektion L = 3m, d = 6cm, p_Dampf = 18bar, V = 12 liter, T_Dampf = 480 K, p CIWH ~ 160 bar Schematisches Model Zeit [s] Druck [bar] 2 ms

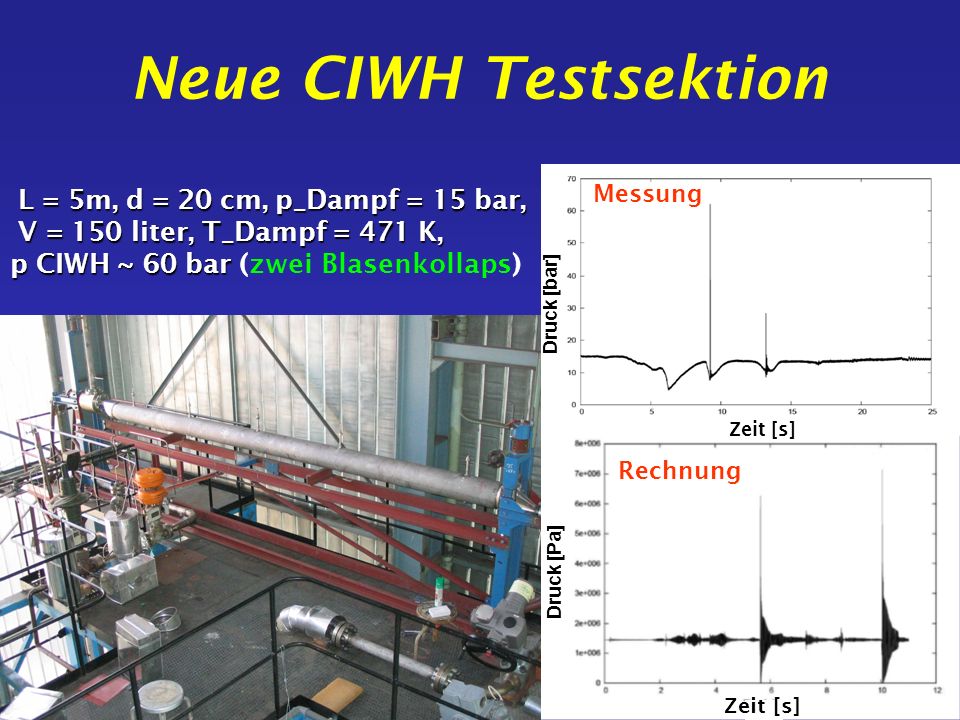

8 Neue CIWH Testsektion Messung Rechnung L = 5m, d = 20 cm, p_Dampf = 15 bar, V = 150 liter, T_Dampf = 471 K, p CIWH ~ 60 bar L = 5m, d = 20 cm, p_Dampf = 15 bar, V = 150 liter, T_Dampf = 471 K, p CIWH ~ 60 bar (zwei Blasenkollaps) Zeit [s] Druck [bar] Druck [Pa]

9 Das Rosa Experiment L = 2m, d = 6 cm, T_Dampf = 503 K, T_Wasser = 305 K, p CIWH ~ 40 bar, sehr kleines Massenfluss – Lange Messung (mehrfaches Blasenkollaps) Messung Rechnung Zeit [s] Druck [Pa]

10 Weitere Rechnungen n ü zlich aber nicht hinreichend

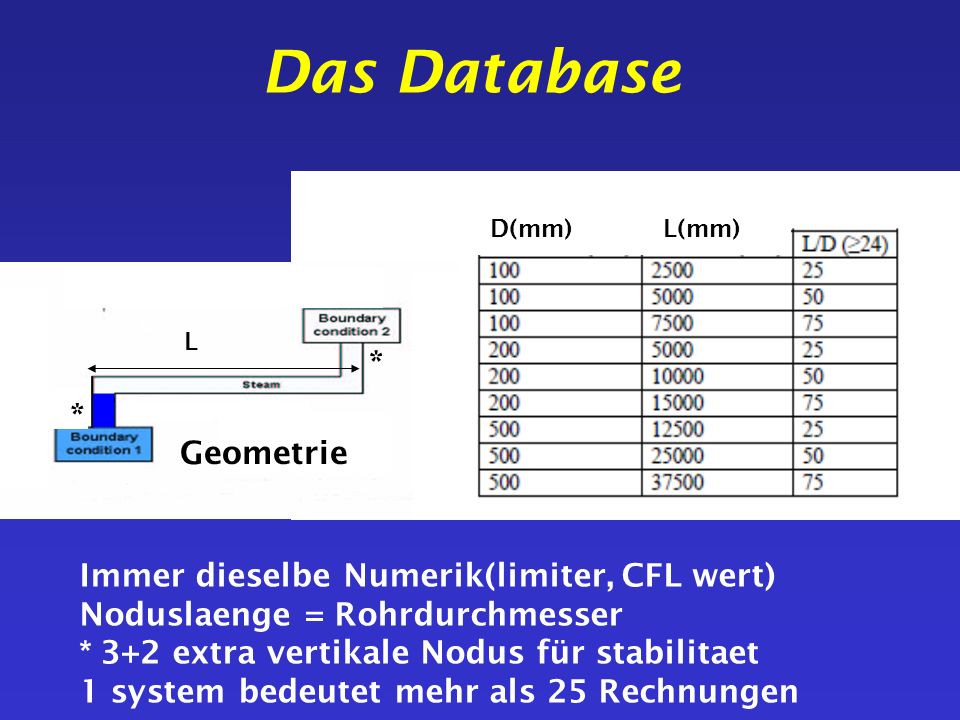

11 Das Database Geometrie L L L(mm)D(mm) Immer dieselbe Numerik(limiter, CFL wert) Noduslaenge = Rohrdurchmesser * 3+2 extra vertikale Nodus für stabilitaet 1 system bedeutet mehr als 25 Rechnungen * *

12 Das Database ParameterMin. Massenfluss kg/s Max. Massenfluss kg/s D =10 cm L/D = 25 p = 10 bar0.127.64 p = 20 bar0.124.60 p = 40 bar0.1954.60 L/D = 50 p = 10 bar0.237.49 p = 20 bar0.195.46 p = 40 bar0.234.52 L/D = 75 p = 10 bar0.393.90 p = 20 bar0.274.21 p = 40 bar0.234.29 ParameterMin. Massenfluss kg/s Max. Massenfluss kg/s D =20 cm L/D = 25 p = 10 bar1.2542.08 p = 20 bar1.2525.12 p = 40 bar1.2527.75 L/D = 50 p = 10 bar1.18728.89 p = 20 bar1.4125.43 p = 40 bar1.4125.75 L/D = 75 p = 10 bar1.2626.38 p = 20 bar1.2625.12 p = 40 bar1.4126.79 ParameterMin. Massenfl. kg/s Max. Massenfl kg/s D =50 cm L/D = 25 p = 10 bar9.8266.5 p = 20 bar9.8156.8 p = 40 bar9.8160.0 L/D = 50 p = 10 bar9.8266.55 p = 20 bar7.8519.4 p = 40 bar13.7509.0 L/D = 75 p = 10 bar9.8262.65 p = 20 bar9.8490.0 p = 40 bar9.8505.6

13 Die Resultaten rot p = 10 bar grün p = 20 bar blau p = 40 bar CIWH Regime

14 Rasante übergang zwischen Regimen Druck [Pa] Zeit [s] D = 10 cm, L/D = 25, p = 10 bar Massenfluss: 0.12 kg/s0.1 kg/s CIWH JA!kein CIWH

15 Fragen, Bemerkungen, Kommentare ?…
