1 Fernseher: Geräte und Signale I
Anregungen für einen Projektkurs Bausteine für einen kontextorientierten Physikunterricht V 1.2 Copyright 2010/11 by G. Heinrichs und U. Ihlefeldt G. Heinrichs u. U. Ihlefeldt 2012

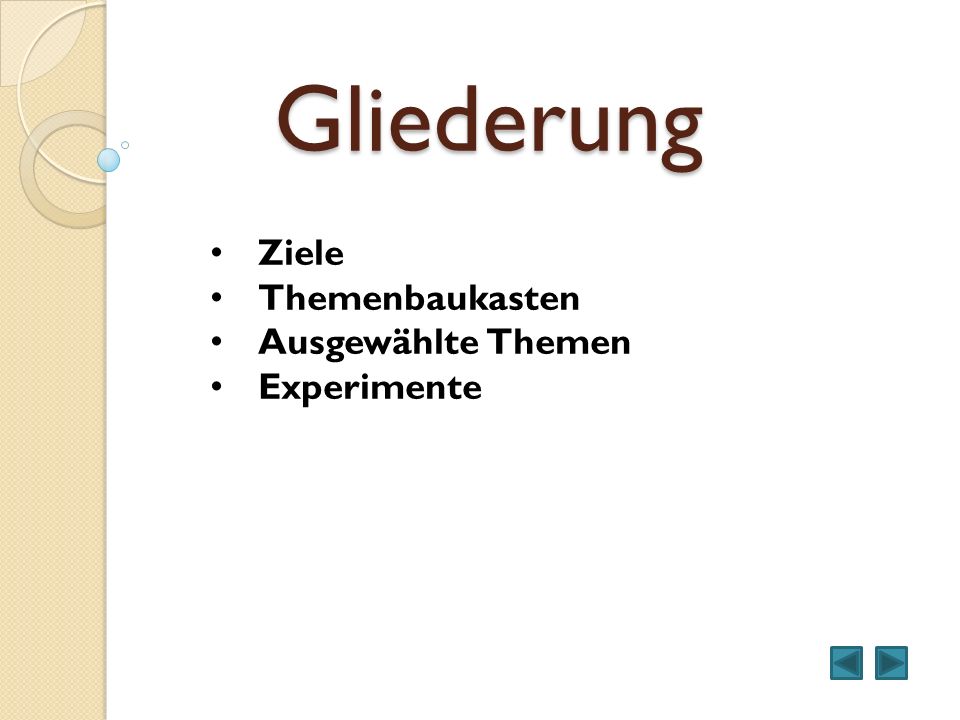

2 Gliederung Ziele Themenbaukasten Ausgewählte Themen Experimente

3 Ziele Wichtige Fähigkeiten und Fertigkeiten an praktischen Beispielen trainieren, z. B. Experimentieren Recherchieren Dokumentieren Präsentieren Programmieren Konzepte und Begriffe aus dem Physikunterricht konstruktiv mit Alltags-Anwendungen verknüpfen Auch neuere Techniken wie ICs, LCDs und Mikrocontroller einsetzen

4 Themenbaukasten

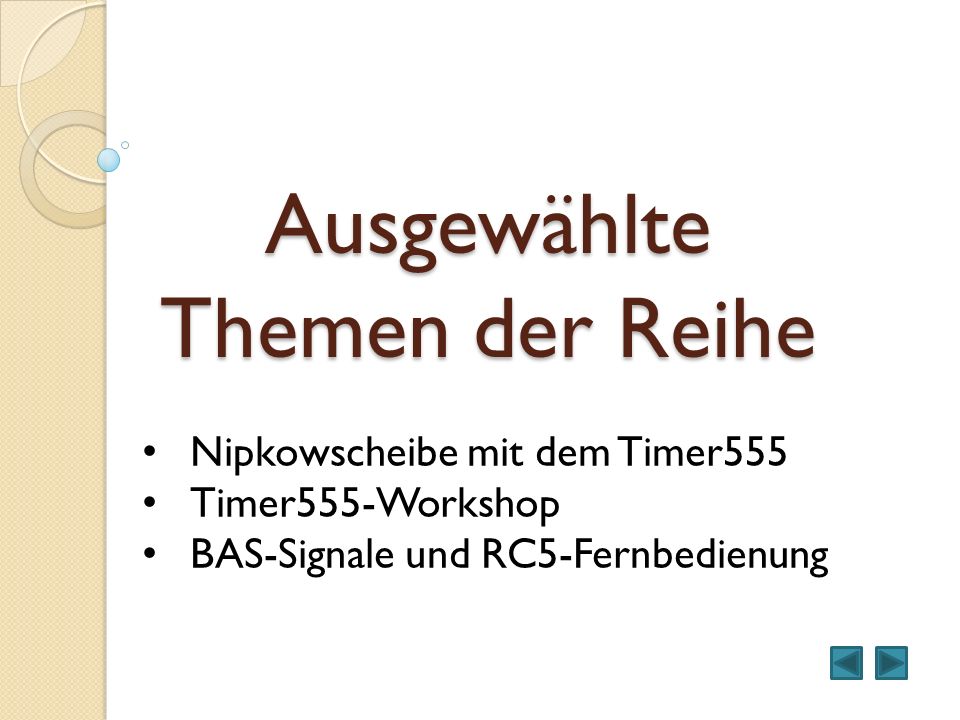

5 Ausgewählte Themen der Reihe
Fernseher: Geräte und Signale I Ausgewählte Themen der Reihe Nipkowscheibe mit dem Timer555 Timer555-Workshop BAS-Signale und RC5-Fernbedienung G. Heinrichs u. U. Ihlefeldt 2012

6 Bildübertragung

7 Nipkowscheibe Quelle der Animation:

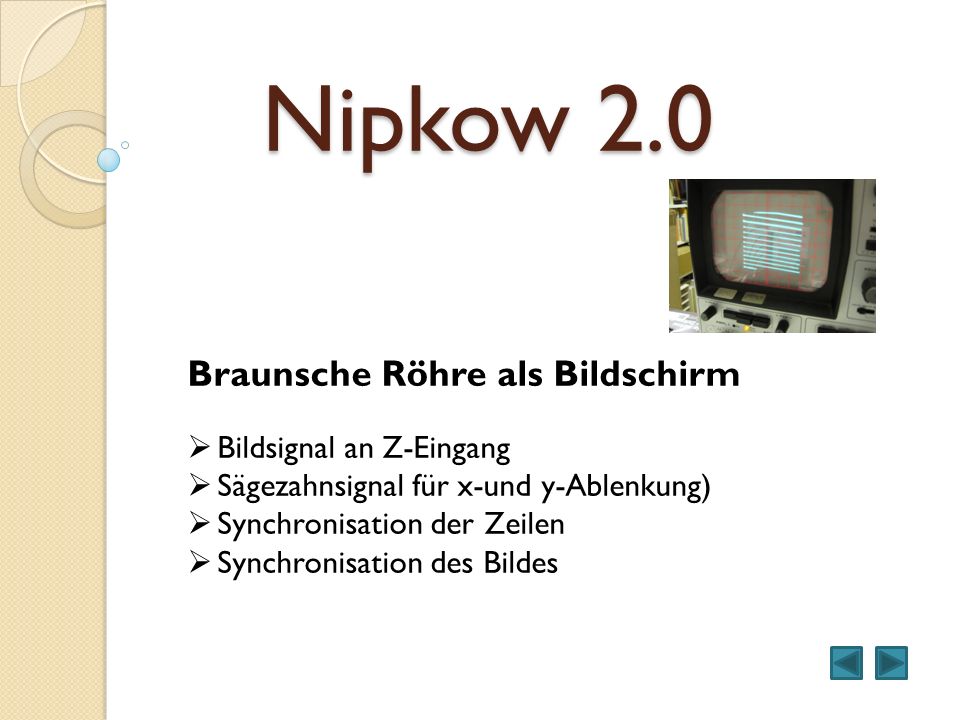

8 Nipkow 2.0 Braunsche Röhre als Bildschirm Bildsignal an Z-Eingang
Sägezahnsignal für x-und y-Ablenkung) Synchronisation der Zeilen Synchronisation des Bildes

9 Schema

10 Nipkow-Kamera

11 Elektronik:Schema

12 Elektronik I Bildsignal verstärken und an Z-Eingang anschließen

13 Elektronik:Schema

14 Timer Timer-Grundschaltung mit Handsteuerung
Quelle anschließen und S1 schließen UC kontrollieren und warten bis z. B. 4 V erreicht S1 öffnen C mit S2 für den nächsten Durchgang entladen

15 Elektronik II Timer-Grundschaltung mit elektronischer Steuerung
Schaltermodell WENN DANN wird Set betätigt wird S1 geschlossen S2 offen Reset betätigt wird S1 offen S2 geschlossen UK > 2/3 UBat

16 Im Innern des Timers Nur ein kurzer Blick – just for fun

17 Experimente I Experimente zur Timer555-Grundschaltung

18 Elektronik:Schema

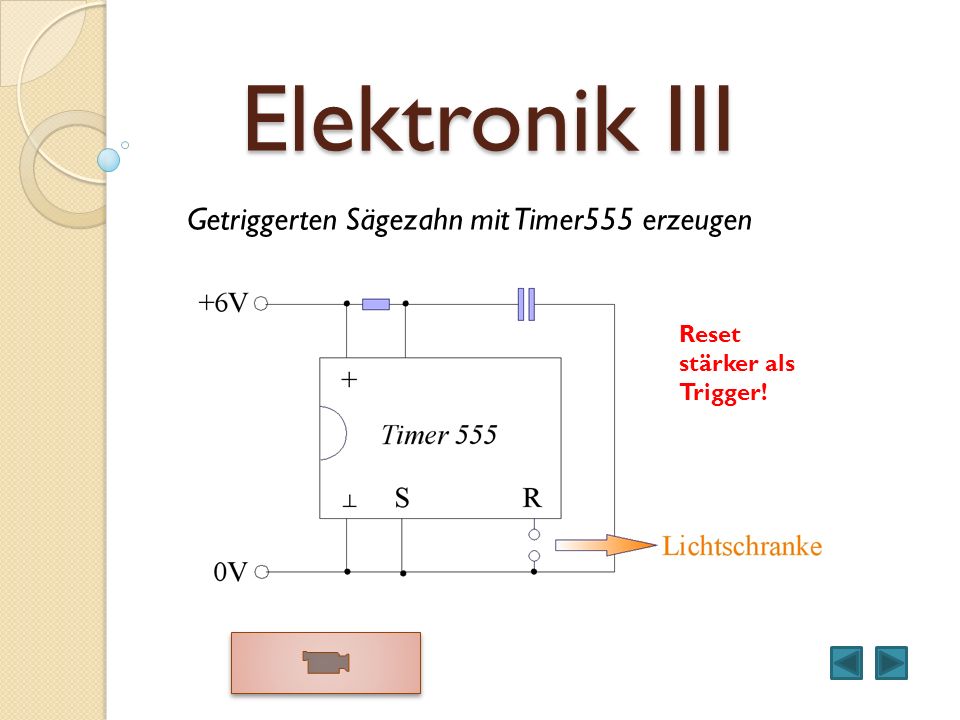

19 Elektronik III Getriggerten Sägezahn mit Timer555 erzeugen Reset
stärker als Trigger!

20 Pause

21 Elektronik:Schema

22 Elektronik IV Ablenkungselektronik - tutto completto

23 Experimente II Bildsignal an Oszi (Y) – Triggerung durch Zeilensynchronisation Sägezahn durch Timer 555 Bewegte Bilder an Oszi

24 Detailansichten

25 Experimentieren

26 Rückblick Die Physik dahinter... Nipkows Grundidee Synchronisation
Auf- und Entladevorgang Lichtschranke Verstärker Oszilloskop, Elektronenablenkröhre Wehneltzylinder, Potenzialberge Elektronische Bauteile Kondensator und Widerstand Timer 555 Transistor, Photodiode

27 Hinweise Kann ich das Nipkow-Experiment auch selbst bauen?
Scheibe/Mechanik CD auf altem Notebook-CD-Laufwerk gelagert Bohrung mit Schablone (Vorlage erhältlich) optische Bank Elektronik Schülerexperimentiersets zur Elektronik, z. B. Leybold geätzte Platine? 2 Timer555 passen in eine 2*8-Pin-Fassung Oszilloskop mit Z-Eingang

28 Nipkow-Kamera

29 Elektronik:Schema

30 Elektronik I Bildsignal verstärken und an Z-Eingang anschließen

31 Bildsignal 1

32 Bildsignal 2

33 Elektronik II Getriggerten Sägezahn mit Timer555 erzeugen
Schaltermodell

34 Trigger 1

35 Trigger 2

36 Trigger 3 Ende

37 Wie geht es weiter? Workshop zu Timer555 und Oszilloskop (Schülerpraktikum) Grundschaltung aufbauen, testen, variieren, analysieren Tongenerator aufbauen, verstehen, variieren Signale am Fernseher (Einsatz von μCs) BAS-Signale Fernbedienungssignale (RC5) Termine (Dauer, Uhrzeit?)
