1 Humboldt University Computer Science Department Systems Architecture Group IT-Sicherheit Grundlagen Sichere Implementierung Netzwerksicherheit II: Drahtlos

2 IT-Sicherheit Grundlagen Aktuell: Drohne durch GPS-Spoofing ferngesteuert Studenten der University of Texas in Austin unter Leitung von Professor Todd Humphreys haben gezeigt, dass man ein unbemanntes Flugobjekt auf einen neuen Kurs bringen kann, indem man es mit gefälschten GPS-Daten verwirrt. Dass das wirklich funktioniert, und zwar aus einer Entfernung von über einem Kilometer, haben sie dem US- Heimatschutzministerium kürzlich in einem Stadion in White Sands (New Mexico) vorgeführt und mit einem Video dokumentiert. Darin wird die Position eines Modellbauhelikopters, der eigentlich permanent auf der Stelle schweben sollte, mehrmals wie von Geisterhand verschoben. Im kommenden Jahr wollen die Studenten die Vorführung aus einer Entfernung von 10 Kilometern wiederholen. Dr. Wolf Müller 2

3 IT-Sicherheit Grundlagen Spektrum

4 IT-Sicherheit Grundlagen Standards für drahtlose Netzwerke: GSM / UMTS 900, 1800, 1900 MHz 10 km UMTS Pico-Zellen 50m WLAN , 2.4 GHz, 150 m, 3 km HIPERLAN WiMAX 3.5 GHz, 2.3/2.5 GHz, oder 5 GHz freies Spektrum DECT, MHz in EU, MHz in US, 300 m Bluetooth 2.4 GHz m (V. 2.0) Sensornetzwerke cm – km range RFID 1-10 m IRDA ….

5 IT-Sicherheit Grundlagen Klassifikation drahtloser Netzwerke Drahtlose Kommunikationssysteme Drahtlose Kommunikationssysteme Mobiltelefonie Drahtlose lokale Netzwerke Drahtlose lokale Netzwerke PAN Zellularer Mobilfunk Zellularer Mobilfunk Funk IR - DECT- GSM - EDGE - GPRS - imode - UMTS - cdma - Bluetooth- IrDA- HiperLAN - Wireless ATM - HomeRF - WLAN,

6 IT-Sicherheit Grundlagen Herausforderungen: Sicherheit drahtlos Kein physischer Schutz –Physische Verbindungen ersetzt durch logische Verbindung –Zum Senden und Empfangen von Nachrichten ist kein physischer Zugang zur Netzwerkinfrastruktur nötig (Kabel, Switch, Router, …) Broadcast Kommunikation –Mit drahtlos im Allgemeinen Funk gemeint Broadcast-Natur –Jeder im Bereich kann mithören –Jeder kann Daten / Pakete / Nachrichten senden, die durch andere Geräte im Sendebereich empfangen werden, die mit anderen Transmissionen in der Nähe interferieren und den korrekten Empfang verhindern (Jamming) Abhören M Einschleusen manipulierter / gefälschter Nachrichten ins Netzwerk M Wiedereinspielen aufgezeichneter Nachrichten M Unberechtigter Zugriff zum Netzwerk und seinen Diensten M DoS durch Jamming

7 IT-Sicherheit Grundlagen Anforderungen: Sicherheit drahtlos Vertraulichkeit –Nachrichten über drahtloses Medium müssen verschlüsselt werden. Authentizität –Ursprung der drahtlos empfangenen Nachrichten muss überprüft werden. Erkennung von Wiedereinspielungen –Frische der drahtlos empfangenen Nachrichten muss überprüft werden. Integrität –Veränderung von Nachrichten on-the-fly (während Funkübertragung) nicht einfach, aber möglich. –Integrität der drahtlos empfangenen Nachrichten muss überprüft werden. Zugriffskontrolle –Zugriff auf Netzwerke und dessen Dienste sollte nur berechtigten Nutzern möglich sein. –Andauernde Zugriffskontrolle Nicht ausreichend nur bei Eintritt ins Netzwerk und Herstellung der logischen Verbindung (Assoziierung) Zulässigkeit zu prüfen, da diese Verbindungen übernommen werden können. Schutz vor Jamming (schwer, nur durch Policy, lizenziertes Band)

8 IT-Sicherheit Grundlagen WLAN Standards i RSN, WPA2 (2004) IEEE n – Höherer Durchsatz durch MIMO (multiple input, multiple output antennas) IEEE ac – bis brutto 1 GBit/s, Frequenzband: geplant < 6 GHz Standard a802.11b802.11g802.11h frequency2.4 GHz5 GHz2.4 GHz 5 GHz data rate gross 2 Mb/s54 Mb/s5.5 – 11 Mb/s22 – 54 Mb/s54 Mb/s data rate net 32 Mb/s4 – 6 Mb/s15 – 19 Mb/s transmission power 100 mW30 mW100 mW 200 mW location (RegTP) indoorin/outdoor indoor compatible to b g802.11b802.11a released /200309/2003

9 IT-Sicherheit Grundlagen Wie sind Netwerke gesichert? WLAN (1) Sicherheit von WiFi Netzwerken von Beginn an als wichtig erachtet. Frühe Versionen: IEEE Sicherheitsarchitektur: WEP –WEP Wired Equivalent Privacy Ziel: Mindestens, so sicher wie LAN. LAN: Angreifer braucht physischen Zugang (abgeschlossener Raum) Drahtlos ist ungeschützt: –Einfacher Zugang, –schwer zu begrenzen, –Broadcast Medium –WEP machte Angriffe weniger schwer als erhofft! Automatisierte cracking-Werkzeuge –aircrack –aircrack-ng –Weplab IEEE: Neue Sicherheitsarchitektur für WLAN: i

10 IT-Sicherheit Grundlagen WEP: Zu lösende Probleme Broadcast-Natur der RF-Kommunikation –Abhören, –Verschlüsseln der Nachrichten nötig. Keine physische Zugriffskontrolle zum Netzwerk des Access Point (AP) –Erfordert Authentifizierung der mobilen Geräte Stations (STA) Challenge-Response (wie GSM) Wenn authentifiziert AP STA, dann verschlüsselte Nachrichten. –Encryption Key ´ Authentication Key –Verschlüsselungsalgorithmus: RC4-Stromchiffre Erzeugt langen Pseudozufallsstrom aus einem kurzen Seed. Sender: Nachricht M K … pseudo random sequence Receiver: M = ( M K ) K Problem: Immer gleicher Pseudozufallsstrom K. –Angreifer fängt 2 Nachrichten ab: M 1 K und M 2 K –XOR liefert: M 1 M 2 was äquivalent dazu ist, M 2 als pseudo Pseudozufallsstrom zu nehmen. –M 2 ist Klartext, kein Zufall! Schwache Verschlüsselung!

11 IT-Sicherheit Grundlagen WEP: RC4 Verschlüsselungsalgorithmus: RC4-Stromchiffre –Erzeugt langen Pseudozufallsstrom aus einem kurzen Seed. –Sender: Nachricht M K … pseudo random sequence –Receiver: M = ( M K ) K –Problem: Immer gleicher Pseudozufallsstrom K. Angreifer fängt 2 Nachrichten ab: M 1 K und M 2 K XOR liefert: M 1 M 2 was äquivalent dazu ist, M 2 als pseudo Pseudozufallsstrom zu nehmen M 2 ist Klartext, kein Zufall! Schwache Verschlüsselung! Lösung: –WEP hängt IV (Initialisierungsvektor) an geheimen Schlüssel zur Initialisierung des RC4-Algorithmus an, –IVs werden für jede Nachricht gewechselt. Verschiedene PRS für jeden IV. Empfänger benötigt IV zum Entschlüsseln, –IV wird im Klartext mit jeder Nachricht mitgeschickt. Prinzipiell kein Problem (IV nicht ausreichend, um M zu entschlüsseln), aber –128-Bit Sicherheit (Hersteller) 104-Bit + 24-Bit IV

12 IT-Sicherheit Grundlagen WEP: Ver-/Entschlüsselung ©

13 IT-Sicherheit Grundlagen WEP: Integrität Sender hängt integrity check value (ICV) an Nachricht M an. Können bösartige Modifikationen erkannt werden? ICV = CRC (M) verschlüsselt. –Ohne Verschlüsselung würde Angreifer einfach CRC neu berechnen. –Angreifer muss geheimen Schlüssel kennen, um CRC (M) zu berechnen.

14 IT-Sicherheit Grundlagen WEP: Key Handling einen Schlüssel pro STA (nur STA und AP bekannt) –Schlüsselmanagement kompliziert, wenn jede Station eigenen Schlüssel besitzt. –Implementierungen unterstützen diese Option in der Regel nicht! unterstützt Defaultschlüssel (jeder STA und dem AP bekannt) –Gedacht für Broadcast-Nachrichten. –Die meisten WEP-Implementierungen unterstützen nur diesen Defaultschlüssel! –Die meisten WLANs nutzen einen einzigen gemeinsamen Schlüssel! Nur Schutz der Kommunikation vor Angreifer von außen. Maskierung, sowie Entschlüsselung von Innen ist leicht möglich!

15 IT-Sicherheit Grundlagen WEP: Designziele (1) (Keines wurde erreicht.) Authentifizierung –Nicht wechselseitig (AP authentifiziert sich nicht gegenüber STA) –Gleicher Schlüssel für Authentifizierung und Verschlüsselung verwendet Angreifer kann Schwäche beider ausnutzen –STA authentifiziert sich nur einmal (für gesamten Zeitraum) Danach ist Spoofing (MAC Adresse) einfach Angreifer muss gefälschte Nachrichten korrekt verschlüsseln, sonst werden sie vom AP verworfen Oft nutzen alle STA den selben Schlüssel –WEP nutzt RC4 im Authentifizierungsprotokoll, um eine zufällige Challenge zu verschlüsseln. Challenge C and Response R = C K können leicht erhalten werden. Können Pseudozufallssequenz: C R = C C K = K berechnen. Anschließend können wir R = C K, C berechnen. – IV hilft nicht, da er vom Sender gewählt wird! –In Praxis nutzt jede STA den selben Schlüssel. Angreifer kann Identität beliebiger Stationen annehmen!

16 IT-Sicherheit Grundlagen WEP: Designziele (2a) Integrität –Verschlüsselte CRC als ICV (M || CRC(M)) K –CRC ist linear bezüglich XOR. CRC(X Y) = CRC(X ) CRC(Y) –Angreifer kann WEP-geschützte Nachrichten um M ohne Kenntnis des Schlüssels K verändern! ICV (M=M M) Kann berechnet werden. Abgehört

17 IT-Sicherheit Grundlagen WEP: Designziele (2b) Erkennung wiedereingespielter Nachrichten –Vergessen, gibt es nicht! –Angreifer kann aufgezeichnete Nachrichten wiedereinspielen, und diese werden vom AP akzeptiert! aircack arp-replay

18 IT-Sicherheit Grundlagen WEP: Design Goals (3) Vertraulichkeit –Stromchiffre mit unterschiedlichen pseudo- random sequences pro Nachricht wird verwendet. –WEP: IV (24 bit) ist zu kurz! Nur 17 Millionen verschiedene IVs. WiFi-Gerät sendet etwa 500 Pakete / s Innerhalb weniger Stunden müssen IVs erneut verwendet werden. Wiederholung der Pseudozufallssequenz für Verschlüsselung. Wenn mehrere STA den selben Schlüssel verwenden, geschieht dies auch viel schneller. Einige Implementierungen: IV mit 0 initialisiert, anschließend jeweils um 1 erhöht. Angreifer braucht nicht zu warten.

19 IT-Sicherheit Grundlagen WEP: Verwendung von RC4 WEP verwendet ungeeignete RC4-Chiffre! –Bekannt: Es gibt schwache RC4-Schlüssel! Solche schwachen Schlüssel als Seed erzeugen einen Output, der nicht zufällig aussieht! (Keine hohe Entropie.) Die ersten durch den Algorithmus generierten Bits lassen einen Rückschluss auf Bits des Seeds zu. Die ersten 256 Bytes von RC4 sollten verworfen werden! –Einfach, aber in WEP nicht implementiert. Schwache Schlüssel kommen früher oder später (induziert durch Wechsel des IV) vor. –Angreifer kann leicht herausfinden, dass ein schwacher Schlüssel verwendet wird, da der IV im Klartext übertragen wird. –Kryptoanalyse: Gesamter 104-bit geheimer Schlüssel durch Mitschneiden von etwa Paketen. –[61] R. Chaabouni. Breaking wep faster with statistical analysis. Technical report, LASEC, June –Verwendung automatischer Werkzeuge ist möglich! –http://www.forinsect.de/wlan/wlan-tools.htmlhttp://www.forinsect.de/wlan/wlan-tools.html

20 IT-Sicherheit Grundlagen WEP: Tools WEP Angriffswerkzeuge: –Airsnort: a wireless LAN tool which recovers WEP encryption keys. Uses the well- known FMS attack.Airsnort –aircrack-ng: the new version of the famous aircrack tool after Christine Devine quit the aircrack development. A very fast/advanced WEP cracking program. The included aireplay tool allows to reinject traffic (similar to reinj for *BSD from h1kari). Aircrack now also implements the very efficient statistical attack from KoreK. aircrack-ng –WepAttack: a WLAN open source Linux tool for breaking WEP keys with a dictionary attack. Supports different modes for ASCII mapping and hashed password generation in APs.WepAttack –WepLab: a tool to review the security of WEP encryption in wireless networks. Implements many different attacks like FMS, improved FMS and the new statistical KoreK attack.WepLab – Injection tools: –WEPWedgie: a toolkit for determining WEP keystreams and injecting traffic with known keystreamsWEPWedgie –libwlan: a tool for frame injection which uses the hostap driver.libwlan –airpwn: a platform for injection of application layer data on a b networkairpwn –Airjack: a Linux device driver API for cards which supports raw traffic injection. This currently only works with linux kernels 2.4. The Wi-Foo Team ported the driver for Linux Kernel 2.6Airjack Fluhrer, Mantin and Shamir attack, 2001

21 IT-Sicherheit Grundlagen Wie sind Netzwerke gesichert? WLAN (2) i Schwachstellen in WEP Neue Sicherheitsarchitektur für WLAN. Konzept: RSN (Robust Security Network) –Sorgfältigeres Design. –Enthält neue Methode zur Authentifizierung und Zugriffskontrolle auf Basis des 802.1X Standards. –Schutz von Integrität und Vertraulichkeit durch AES (Advanced Encryption Standard) Problem: Migration von WEP => RSN –Verschlüsselung in Hardware, nicht ausreichend den Treiber und Firmware zu modifizieren. –IEEE: optionales Protocol in i: RC4-Chiffre aber mit Vermeidung der Schwächen von WEP. =TKIP (Temporary Key Integrity Protocol) –Unmittelbarer Übergang möglich, Hersteller warteten nicht bis zur Fertigstellung von i. –WPA (WiFi Protected Access): Spezifikation der Hersteller basierend auf TKIP. Teilmenge von RSN. Läuft auf bestehender Hardware. RSN wird von Herstellern WPA2 genannt. –Unterschiede im Mechanismus, der für Integrität und Vertraulichkeit verwendet wird.

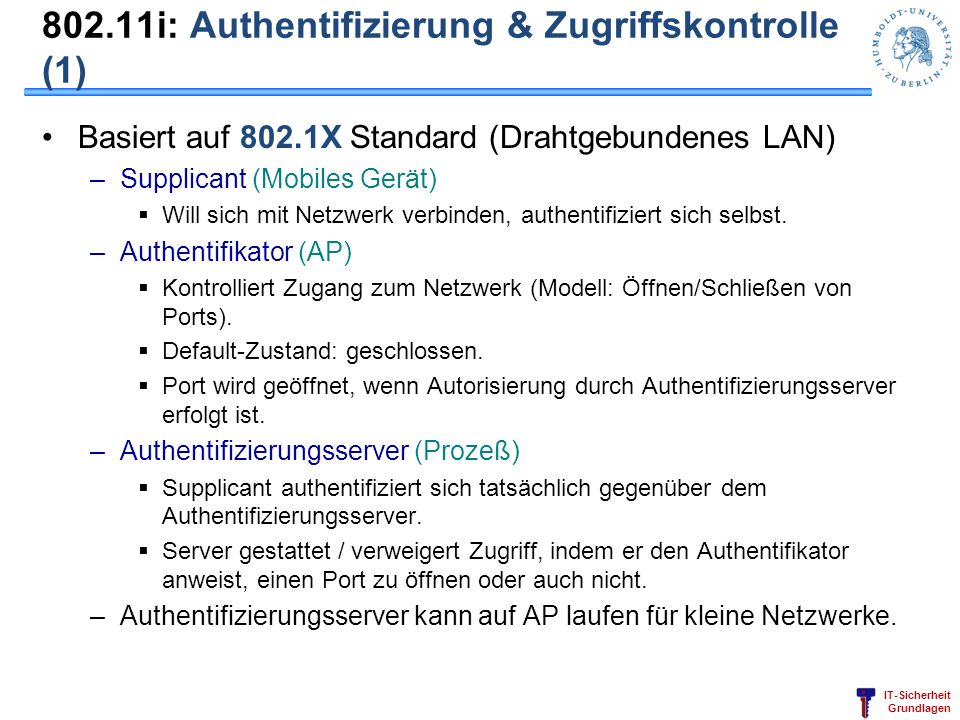

22 IT-Sicherheit Grundlagen i: Authentifizierung & Zugriffskontrolle (1) Basiert auf 802.1X Standard (Drahtgebundenes LAN) –Supplicant (Mobiles Gerät) Will sich mit Netzwerk verbinden, authentifiziert sich selbst. –Authentifikator (AP) Kontrolliert Zugang zum Netzwerk (Modell: Öffnen/Schließen von Ports). Default-Zustand: geschlossen. Port wird geöffnet, wenn Autorisierung durch Authentifizierungsserver erfolgt ist. –Authentifizierungsserver (Prozeß) Supplicant authentifiziert sich tatsächlich gegenüber dem Authentifizierungsserver. Server gestattet / verweigert Zugriff, indem er den Authentifikator anweist, einen Port zu öffnen oder auch nicht. –Authentifizierungsserver kann auf AP laufen für kleine Netzwerke.

23 IT-Sicherheit Grundlagen i: Authentifizierung & Zugriffskontrolle (2) Drahtgebundenes LAN: –Gerät authentifiziert sich selbst einmal, wenn es (physisch) mit Netzwerk verbunden wird. – Kein Bedarf für wiederholte Authentifizierung. Eingesteckter Port kann durch keinen Anderen verwendet werden. Trennung von diesem Port wird von Hardware des Authentifikators erkannt, der sofort den Port schließt. WiFi: –Keine physische Verbindung zwischen STA AP –Wenn STA sich authentifiziert und mit AP assoziiert, kann Angreifer versuchen, die Session zu übernehmen, indem er die MAC-Adresse fälscht. –802.11i erweitert 802.X um das Setup eines Sitzungsschlüssels zwischen STA AP Session-Key wird verwendet, um weitere Kommunikation zwischen STA AP zu authentifizieren. –Unterschiedlich für verschiedene STA.

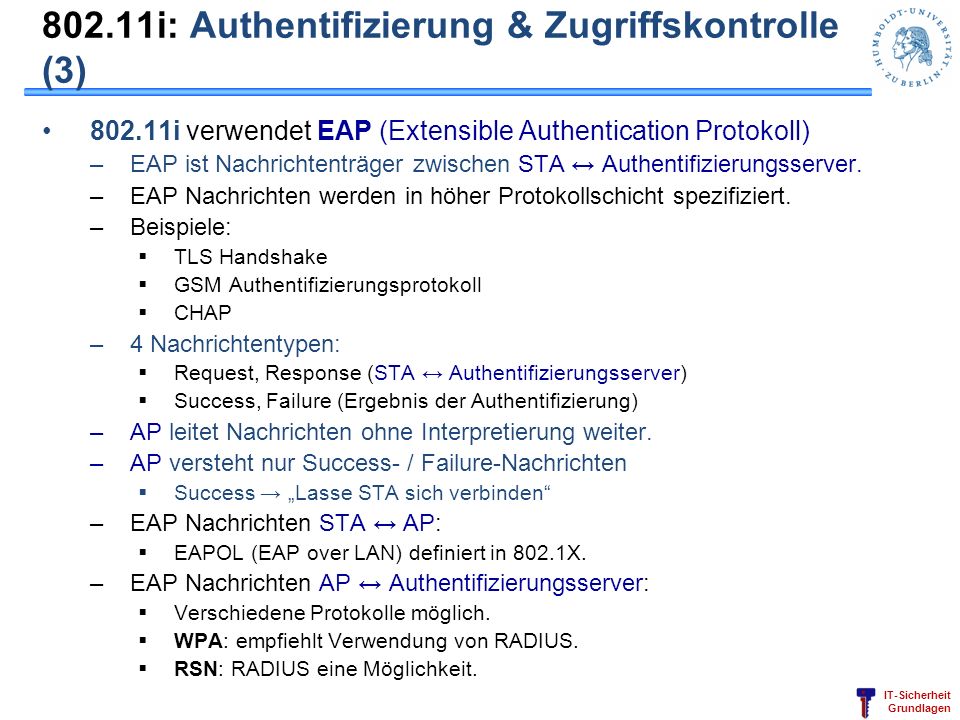

24 IT-Sicherheit Grundlagen i: Authentifizierung & Zugriffskontrolle (3) i verwendet EAP (Extensible Authentication Protokoll) –EAP ist Nachrichtenträger zwischen STA Authentifizierungsserver. –EAP Nachrichten werden in höher Protokollschicht spezifiziert. –Beispiele: TLS Handshake GSM Authentifizierungsprotokoll CHAP –4 Nachrichtentypen: Request, Response (STA Authentifizierungsserver) Success, Failure (Ergebnis der Authentifizierung) –AP leitet Nachrichten ohne Interpretierung weiter. –AP versteht nur Success- / Failure-Nachrichten Success Lasse STA sich verbinden –EAP Nachrichten STA AP: EAPOL (EAP over LAN) definiert in 802.1X. –EAP Nachrichten AP Authentifizierungsserver: Verschiedene Protokolle möglich. WPA: empfiehlt Verwendung von RADIUS. RSN: RADIUS eine Möglichkeit.

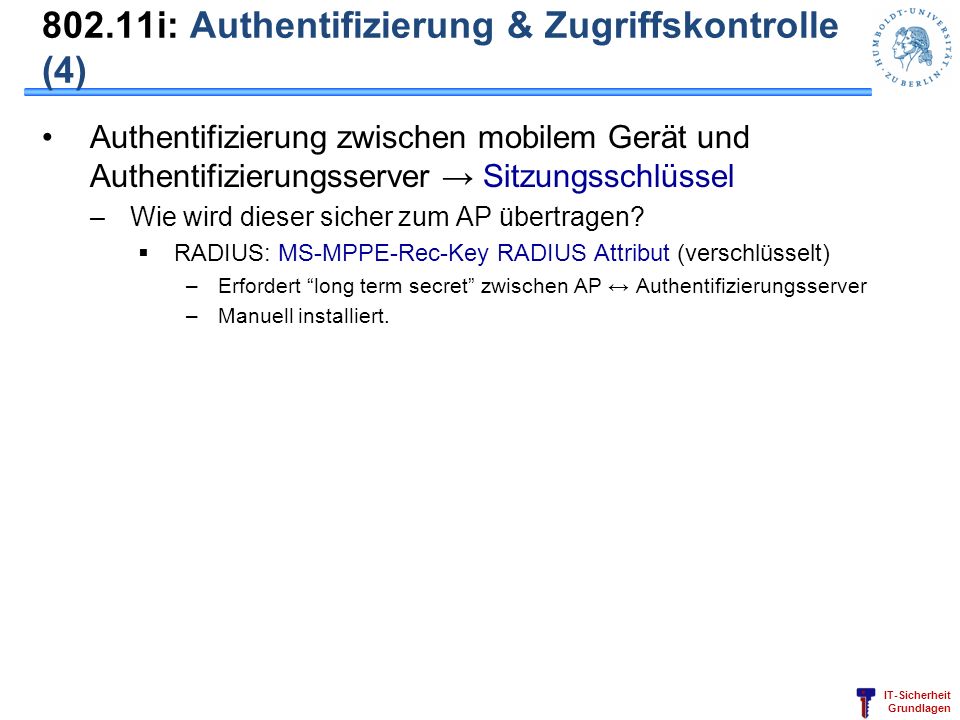

25 IT-Sicherheit Grundlagen i: Authentifizierung & Zugriffskontrolle (4) Authentifizierung zwischen mobilem Gerät und Authentifizierungsserver Sitzungsschlüssel –Wie wird dieser sicher zum AP übertragen? RADIUS: MS-MPPE-Rec-Key RADIUS Attribut (verschlüsselt) –Erfordert long term secret zwischen AP Authentifizierungsserver –Manuell installiert.

26 IT-Sicherheit Grundlagen i: Key Management (1) Session Key STA AP (während Authentifizierung etabliert) –Pair-wise Master Key (PMK) genannt. –Wird nicht direkt für Verschlüsselung oder Integritätsschutz verwandt. STA, AP leiten 4 Schlüssel aus PMK ab –Data Encryption Key –Data Integrity Key –Key Encryption Key –Key Integrity Key –AES-CCMP verwendet gleichen Schlüssel für Verschlüsselung und Integrität. PTK besteht nur aus 3 Schlüsseln. –PTK= PTK (PMK, MAC(STA), MAC(AP), RAND(STA), RAND(AP)) STA AP übermitteln ihre Zufallszahlen während 4-Wege Handshake Protokoll. Pair-wiseTransient Key (PTK)

27 IT-Sicherheit Grundlagen i: Key Management (2) 4-Wege Handshake Protokoll –Führt Beweis, dass jede Partei PMK kennt. –Transportiert durch EAPOL. 1.AP STA: RAND(AP) –STA hat nun alle Informationen für PTK. 2.STA AP: RAND(STA), MIC –MIC … Message Integrity Code, mit Hilfe von Key-Integrity Key von PTK. –AP hat jetzt nötige Informationen zur Berechnung von PTK. –AP prüft MIC mit Key-Integrity Key. –Wenn OK, AP weiß, dass STA PMK besitzt. 3.AP STA: –Nachricht mit MIC. –STA überprüft MIC, weiß dann, dass AP ebenfalls PMK kennt. –Nachrichten enthalten Sequenznummern (werden für weitere Datenpakete benutzt.) Erkennung von Replay-Angriffen. Implizite Signalisierung: AP hat Schlüssel installiert. 4.STA AP: –Ack. der 3. Nachricht, STA bereit für Verschlüsselung.

28 IT-Sicherheit Grundlagen i: Key Management (3) Wenn PTK installiert, können Datenpakete zwischen einer STA AP –Verschlüsselt und –Integrität geschützt werden. Schutz von Broadcast –AP erzeugt Group Transient Key (GTK). Einzeln an jeden Knoten verschickt. Verschlüsselt mit Key Encryption Key.

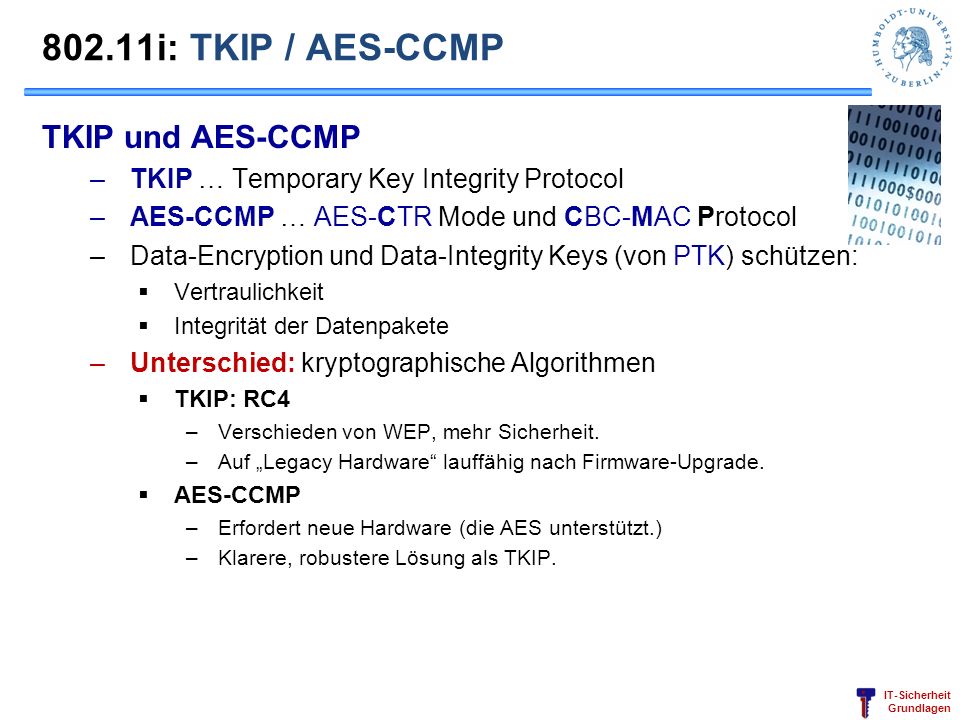

29 IT-Sicherheit Grundlagen i: TKIP / AES-CCMP TKIP und AES-CCMP –TKIP … Temporary Key Integrity Protocol –AES-CCMP … AES-CTR Mode und CBC-MAC Protocol –Data-Encryption und Data-Integrity Keys (von PTK) schützen: Vertraulichkeit Integrität der Datenpakete –Unterschied: kryptographische Algorithmen TKIP: RC4 –Verschieden von WEP, mehr Sicherheit. –Auf Legacy Hardware lauffähig nach Firmware-Upgrade. AES-CCMP –Erfordert neue Hardware (die AES unterstützt.) –Klarere, robustere Lösung als TKIP.

30 IT-Sicherheit Grundlagen i: TKIP verbessert WEP Integrität –Neuer Integritätsschutz-Mechanismus Michael. Michael arbeitet auf SDU Level (Service Data Unit) –Operiert auf Daten, die durch MAC-Layer von höheren Schichten empfangen wurden. –Vor Fragmentierung der Daten. Können im Device-Treiber implementiert werden (Softwareupgrade). –Erkennung von Replay-Angriffen: TKIP verwendet IV Sequenznummer –Wird mit irgendeinem Wert initialisiert. –Erhöht nach jeder Nachrichtenübertragung. –Empfänger merkt sich kürzlich erhaltene Nachrichten: »IV min_stored_IV: Verwerfen der Nachricht. »IV > max_stored_IV: max_stored_IV=IV; Akzeptieren »else if ( IV already stored ? ): Verwerfen, else Akzeptieren; store new IV

31 IT-Sicherheit Grundlagen i: TKIP verbessert WEP Vertraulichkeit –WEP: Hauptproblem: IV-Größe zu gering, schwache RC4- Schlüssel. –TKIP IV Größe 24 Bit 48 Bit Hardware erwartet immer noch 128-Bit RC4-Seed. Kompression 48-Bit IV Bit Key 128 Bits. –Damit Angreifer nicht genügend Nachrichten verschlüsselt mit einem (möglicher Weise schwachen Schlüssel) beobachten kann: Wird jede Nachricht mit verschiedenem Schlüssel verschickt. Nachrichten Schlüssel aus Data-Encryption Key von PTK erzeugt. ©

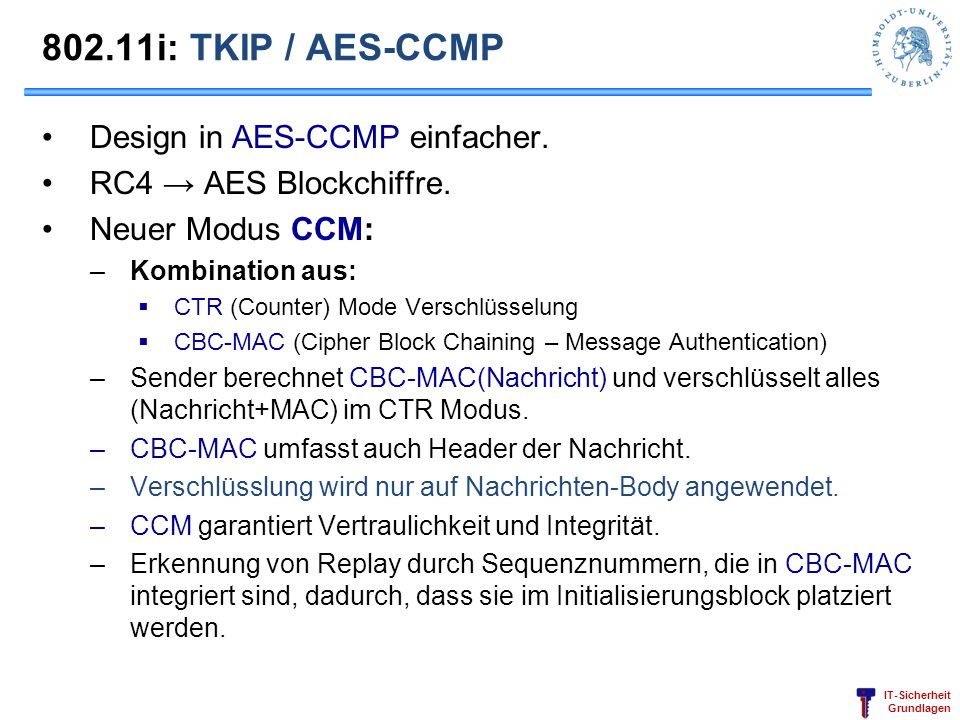

32 IT-Sicherheit Grundlagen i: TKIP / AES-CCMP Design in AES-CCMP einfacher. RC4 AES Blockchiffre. Neuer Modus CCM: –Kombination aus: CTR (Counter) Mode Verschlüsselung CBC-MAC (Cipher Block Chaining – Message Authentication) –Sender berechnet CBC-MAC(Nachricht) und verschlüsselt alles (Nachricht+MAC) im CTR Modus. –CBC-MAC umfasst auch Header der Nachricht. –Verschlüsslung wird nur auf Nachrichten-Body angewendet. –CCM garantiert Vertraulichkeit und Integrität. –Erkennung von Replay durch Sequenznummern, die in CBC-MAC integriert sind, dadurch, dass sie im Initialisierungsblock platziert werden.

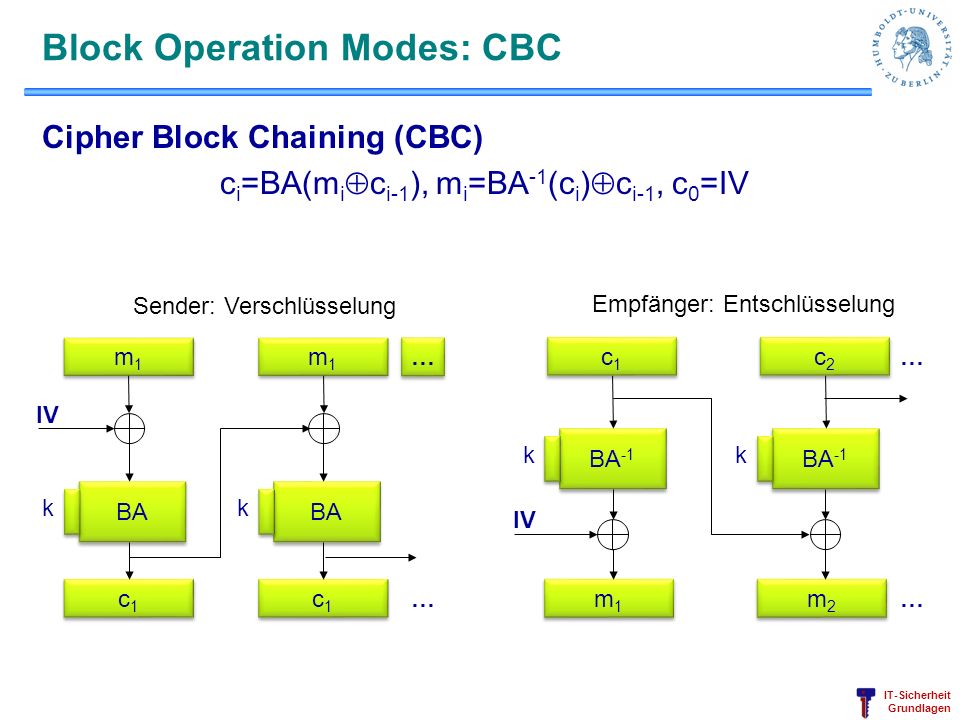

33 IT-Sicherheit Grundlagen Block Operation Modes: CBC Cipher Block Chaining (CBC) c i =BA(m i c i-1 ), m i =BA -1 (c i ) c i-1, c 0 =IV BA k m1m1 m1m1 c1c1 c1c1 IV BA k m1m1 m1m1 c1c1 c1c1 Sender: Verschlüsselung c1c1 c1c1 BA -1 k m1m1 m1m1 IV c2c2 c2c2 BA -1 k m2m2 m2m2 Empfänger: Entschlüsselung … … …… …

34 IT-Sicherheit Grundlagen Verschlüsselung: Entschlüsselung: c j :=E K (t j ) x j j>0. x j :=D K (t j ) c j j>0. EKEK t1t1 c1c1 x1x1 EKEK t2t2 c2c2 x2x2 EKEK t3t3 c3c3 x3x3 EKEK t m-1 c m-1 x m-1 EKEK tmtm cmcm xmxm EKEK t1t1 x1x1 c1c1 EKEK t2t2 x2x2 c2c2 EKEK t3t3 x3x3 c3c3 EKEK t m-1 x m-1 c m-1 EKEK tmtm xmxm cmcm Zähler CTR Mode (1)

35 IT-Sicherheit Grundlagen Anforderungen für Sicherheit: Counter t 1, t 2, t 3, … müssen alle über gesamte Lebenszeit des Schlüssels K verschieden sein. Verschlüsselungsberechnung: Komplett paralellisierbar; Kein Zugriff zum Klartext nötig. Vorausberechnung möglich. Zugriff auf t 1, t 2, t 3, … für Berechnung nötig. Entschlüsselung: Siehe Verschlüsselung. Nachrichtengröße Keine Erweiterung, kein Padding nötig! (Chiffretext kann auf Länge des Klartexts gekürzt werden). Implementierung Nur eine Verschlüsselungsfunktion E K muss implementiert werden. CTR Mode (2) c j :=E K (t j ) x j j>0. x j :=D K (t j ) c j j>0.

36 IT-Sicherheit Grundlagen Internet WLAN: Öffentliche Hotspots (1) Mobiles Gerät Access Point Controller RADIUS Server universal access method RADIUS Protokoll

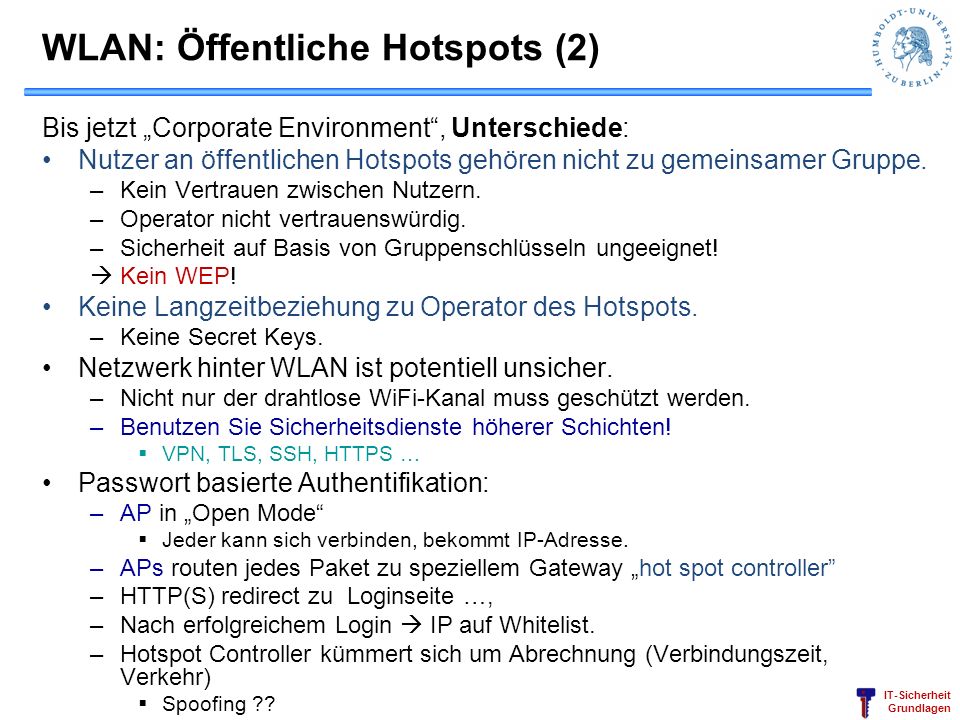

37 IT-Sicherheit Grundlagen WLAN: Öffentliche Hotspots (2) Bis jetzt Corporate Environment, Unterschiede: Nutzer an öffentlichen Hotspots gehören nicht zu gemeinsamer Gruppe. –Kein Vertrauen zwischen Nutzern. –Operator nicht vertrauenswürdig. –Sicherheit auf Basis von Gruppenschlüsseln ungeeignet! Kein WEP! Keine Langzeitbeziehung zu Operator des Hotspots. –Keine Secret Keys. Netzwerk hinter WLAN ist potentiell unsicher. –Nicht nur der drahtlose WiFi-Kanal muss geschützt werden. –Benutzen Sie Sicherheitsdienste höherer Schichten! VPN, TLS, SSH, HTTPS … Passwort basierte Authentifikation: –AP in Open Mode Jeder kann sich verbinden, bekommt IP-Adresse. –APs routen jedes Paket zu speziellem Gateway hot spot controller –HTTP(S) redirect zu Loginseite …, –Nach erfolgreichem Login IP auf Whitelist. –Hotspot Controller kümmert sich um Abrechnung (Verbindungszeit, Verkehr) Spoofing ??

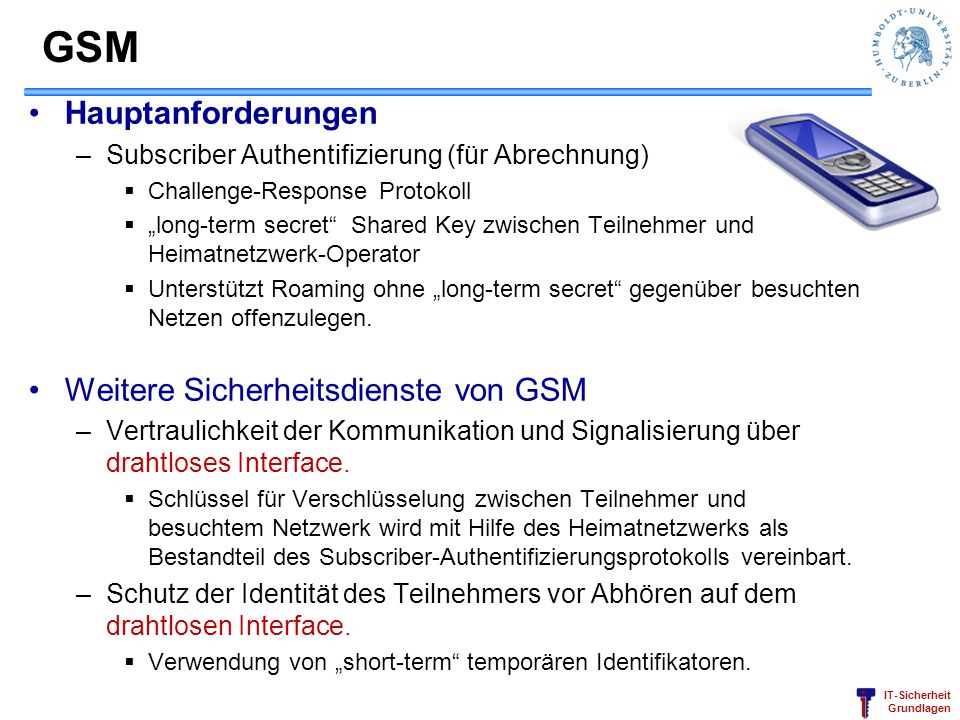

38 IT-Sicherheit Grundlagen GSM Hauptanforderungen –Subscriber Authentifizierung (für Abrechnung) Challenge-Response Protokoll long-term secret Shared Key zwischen Teilnehmer und Heimatnetzwerk-Operator Unterstützt Roaming ohne long-term secret gegenüber besuchten Netzen offenzulegen. Weitere Sicherheitsdienste von GSM –Vertraulichkeit der Kommunikation und Signalisierung über drahtloses Interface. Schlüssel für Verschlüsselung zwischen Teilnehmer und besuchtem Netzwerk wird mit Hilfe des Heimatnetzwerks als Bestandteil des Subscriber-Authentifizierungsprotokolls vereinbart. –Schutz der Identität des Teilnehmers vor Abhören auf dem drahtlosen Interface. Verwendung von short-term temporären Identifikatoren.

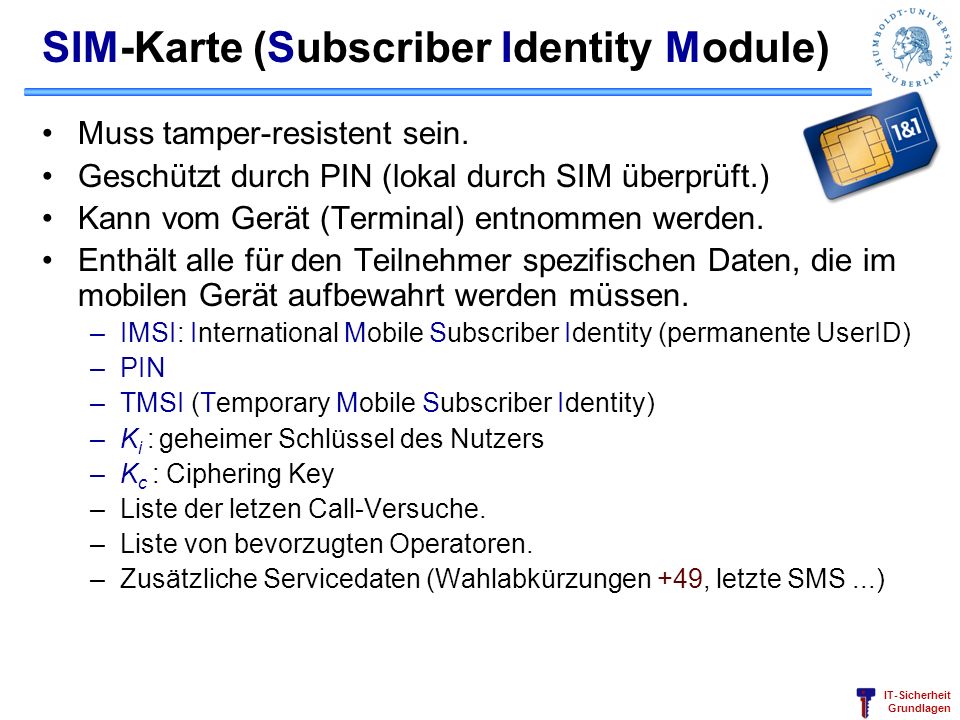

39 IT-Sicherheit Grundlagen SIM-Karte (Subscriber Identity Module) Muss tamper-resistent sein. Geschützt durch PIN (lokal durch SIM überprüft.) Kann vom Gerät (Terminal) entnommen werden. Enthält alle für den Teilnehmer spezifischen Daten, die im mobilen Gerät aufbewahrt werden müssen. –IMSI: International Mobile Subscriber Identity (permanente UserID) –PIN –TMSI (Temporary Mobile Subscriber Identity) –K i : geheimer Schlüssel des Nutzers –K c : Ciphering Key –Liste der letzen Call-Versuche. –Liste von bevorzugten Operatoren. –Zusätzliche Servicedaten (Wahlabkürzungen +49, letzte SMS...)

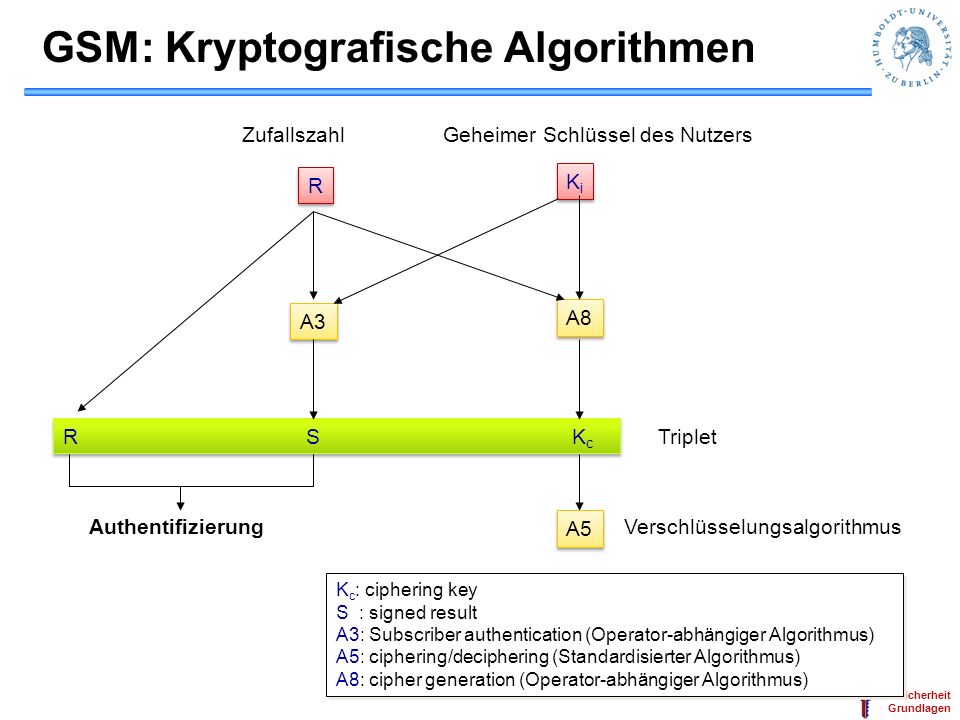

40 IT-Sicherheit Grundlagen GSM: Kryptografische Algorithmen R R KiKi KiKi A3 A8 R S K c Triplet ZufallszahlGeheimer Schlüssel des Nutzers A5 VerschlüsselungsalgorithmusAuthentifizierung K c : ciphering key S : signed result A3: Subscriber authentication (Operator-abhängiger Algorithmus) A5: ciphering/deciphering (Standardisierter Algorithmus) A8: cipher generation (Operator-abhängiger Algorithmus) K c : ciphering key S : signed result A3: Subscriber authentication (Operator-abhängiger Algorithmus) A5: ciphering/deciphering (Standardisierter Algorithmus) A8: cipher generation (Operator-abhängiger Algorithmus)

41 IT-Sicherheit Grundlagen GSM: Authentifizierung eines Prinzipals Mobile Station Visited Network Home Network IMSI/TMSI IMSI (or TMSI) A8 A3 KiKi R KcKc S IMSI Triplets (K c, R, S) Triplets Authentifiziere (R) A8 A3 KiKi R KcKc S Auth-ack(S) S=S?

42 IT-Sicherheit Grundlagen Empfänger (Netzwerk oder Mobiltelefon) GSM: Verschlüsselung A5 Verschlüsselungs- sequenz Klartext- sequenz KcKc Paketnummer Sender (Mobiltelefon oder Netzwerk) Chiffretext- sequenz A5 Verschlüsselungs- sequenz Klartext- sequenz KcKc Paketnummer

43 IT-Sicherheit Grundlagen GSM: Chiffren (1) A3 (Authentifizierung) und A8 (Schlüsselerzeugung) können geheim zwischen Home- Netzwerkoperator und SIM-Karte sein. –Oft COMP-128 Algorithmus verwendet. Probleme: CK zu klein, zu lange gültig. –Brute Force Kurze effektive Schlüssellänge 54 Bit –known plaintext Angriff O(2 18 ), basierend auf einseitiger Authentifizierung und physischem Zugriff auf SIM (Lesegerät) – RAND-Queries ausreichend, um K zu ermitteln. (Statistische Kryptoanalyse) 8 h IBM 2002: Seitenkanalangriff –Physischer Zugriff, Messung der Strom- Spannungscharakteristik –Tabellenbasierte Implementierung des COMP-128 –7 Berechnungen in der Regel ausreichend, 2 min Kopieren der SIM-Karte möglich –GSM verhindert gleichzeitige Nutzung zweier SIM-Karten mit gleicher IMSI. –Kein Schutz vor passiven Angriffen. COMP-128 SRES CK unused 32 Bit54 Bit42 Bit RAND K 128-Bit Output Erweitert auf 64 Bit durch Addition 10 zero Bits Erweitert auf 64 Bit durch Addition 10 zero Bits 64 Bit

44 IT-Sicherheit Grundlagen GSM: Ciphers (2) A5 Stromchiffre A5 Algorithmus war offiziell geheim, aber kam an Öffentlichkeit. Verschiedene Implementierungen: –A5/1 sollte starke Verschlüsselung für Sprachkanal gewährleisten. –A5/2 und A5/3 schwächere Varianten für Nutzung außerhalb Europas. –A5/0 überhaupt keine Verschlüsselung. Nur einige Mobiltelefone zeigen die Nutzung dieser Chiffre an! Visited Network bestimmt, welche Chiffre benutzt wird. Ursprüngliche Form des Algorithmus war kryptografisch schwach O(2 40 ) neue Version für A5/3 auf KASUMI basierend –Öffentlich, gut getestet, stark. Keine Ende-zu-Endeverschlüsselung, Daten offen für Basisstation! Harald Welte:

45 IT-Sicherheit Grundlagen GSM: IMSI-Catcher Fähig IMSI zu lesen. Lokalisierung des Mobiltelefons in einer Funkzelle. Modell eines IMSI-Catchers (GA 900) Firma Rohde & Schwarz. Ca –Abhören des Sprachkanals. Wie arbeitest IMSI-Catcher? –IMSI-Catcher simuliert Basisstation gegenüber Mobiltelefon. –Alle Mobiltelefone verbinden sich zu Basisstation mit höchster Signalstärke. –Daten aller Mobiltelefone in der Nähe werden eingefangen. =Klassischer man-in-the-middle Angriff Problem: Fehlende Authentifizierung der Basisstation gegenüber Teilnehmer. Abwehr: Ende-zu-Ende Verschlüsselung des Sprachkanals

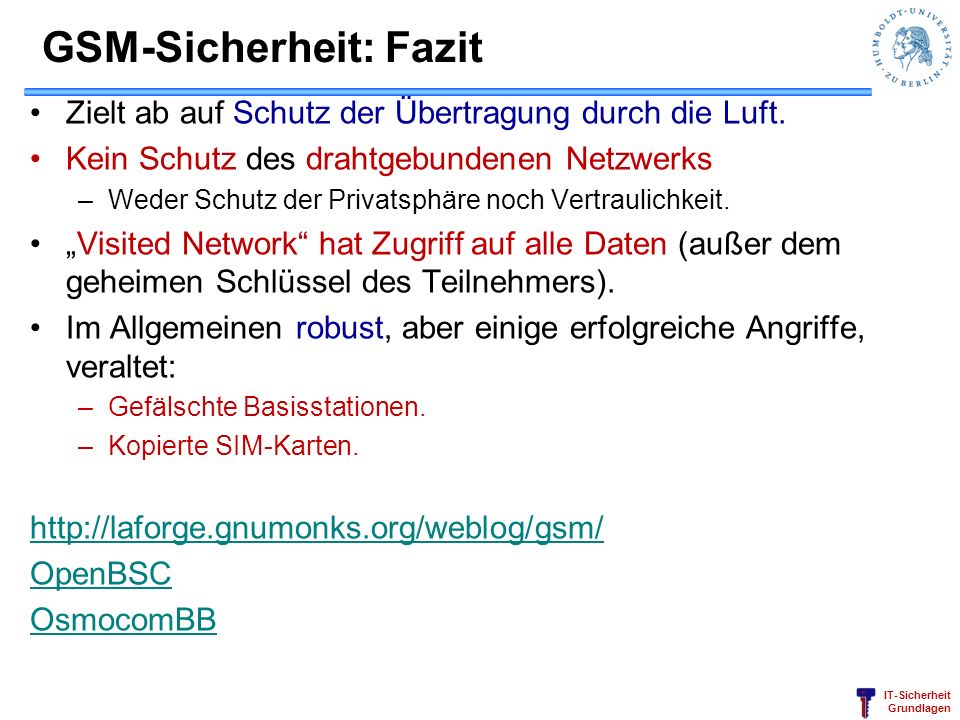

46 IT-Sicherheit Grundlagen GSM-Sicherheit: Fazit Zielt ab auf Schutz der Übertragung durch die Luft. Kein Schutz des drahtgebundenen Netzwerks –Weder Schutz der Privatsphäre noch Vertraulichkeit. Visited Network hat Zugriff auf alle Daten (außer dem geheimen Schlüssel des Teilnehmers). Im Allgemeinen robust, aber einige erfolgreiche Angriffe, veraltet: –Gefälschte Basisstationen. –Kopierte SIM-Karten. OpenBSC OsmocomBB

47 IT-Sicherheit Grundlagen 3G: Sicherheitsprinzipien (1) Wiederverwendung der Prinzipien der 2. Generation (GSM): –Entnehmbares Sicherheitsmodul in Hardware. GSM: SIM-Karte 3GPP: USIM (User Services Identity Module) –Verschlüsselung des Radio Interfaces. –Begrenztes Vertrauen in Visited Network. –Schutz der Identität des Nutzers (insbesondere im drahtlosen Medium). Korrektur folgender Schwachstellen der 2. Generation: –Mögliche Angriffe durch gefälschte Basisstationen. –Verschlüsselungsschlüssel werden im Klartext innerhalb und zwischen Netzwerken transportiert. –Verzicht auf Verschlüsselung in Netzwerken Vorbereitung von Betrug. –Keine Integrität. –…

48 IT-Sicherheit Grundlagen 3G: Sicherheitsprinzipien (2) Neue Sicherheitsfeatures: –Neue Art von Dienstanbietern Anbieteren von Content, Excklusiv HLR-Anbieter (Home Location Register)) … –Mehr Kontrolle der Nutzer über ihr Serviceprofil. –Widerstandsfähiger gegen aktive Angriffe. –Größere Bedeutung von Datendiensten. –… Problem: Störung auf Funkkanal: 3G GSM

49 IT-Sicherheit Grundlagen 3G: Authentifizierung Erzeugung des Kryptografischen Materials Erzeugung des Kryptografischen Materials Home Environment Visited Network Mobiltelefon Sequenznummer SQN RAND(i) Authentifizierungs- vektoren K (secret key) IMSI/TMSI Authentifizierungsrequest (des Nutzers) Prüfe AUTN(i) Berechne RES(i) Prüfe AUTN(i) Berechne RES(i) Vergleich RES(i) mit XRES(i) Wähle CK(i) und IK(i) Berechne CK(i) und IK(i) K K Authentifizierungsantwort (des Nutzers) RAND(i)||AUTN(i)

50 IT-Sicherheit Grundlagen Erzeugung der Authentifizierungsvektoren Erzeuge SQN Erzeuge RAND f1 f2 f3 f4 f5 K AMF MAC (Message Authentication Code) MAC (Message Authentication Code) XRES (Expected Result) XRES (Expected Result) CK (Cipher Key) CK (Cipher Key) IK (Integrity Key) IK (Integrity Key) AK (Anonymity Key) AK (Anonymity Key) AMF: Authentication und Key Management Field AUTN: Authentication Token AV: Authentication Vector

51 IT-Sicherheit Grundlagen Authentifizierung & Schlüsselerzeugung Zusätzlich zu f1, f2, f3, f4 und f5, sind 2 weitere Funktionen f1* und f5* definiert, die verwendet werden, wenn Authentifizierungsprozedur desynchronisiert (SQN nicht im richtigen Bereich) ist. f1, f1*, f2, f3, f4, f5 und f5*sind operatorspezifisch. 3GPP stellt definierten Satz von Algorithmen MILENAGE zur Verfügung. MILENAGE basiert auf Rijndael-Blockchiffre, Erzeugung aller Funktionen f1…f5* basiert auf Rijndael Algorithmus.

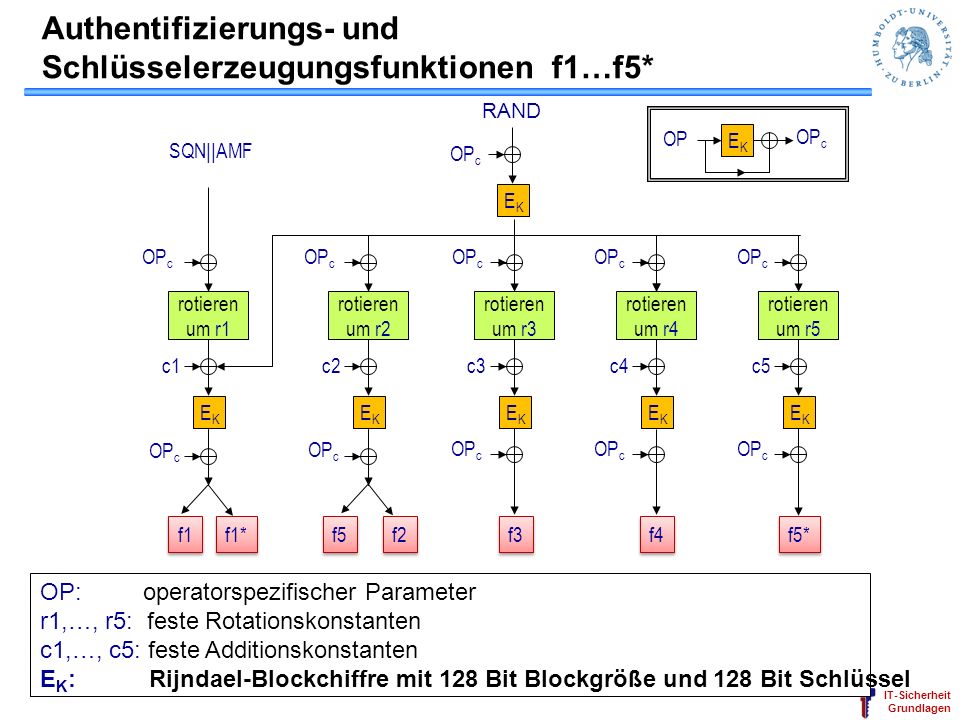

52 IT-Sicherheit Grundlagen rotieren um r4 OP c c4 EKEK OP c rotieren um r2 OP c c2 EKEK OP c rotieren um r3 OP c c3 EKEK OP c rotieren um r5 OP c c5 EKEK OP c rotieren um r1 OP c c1 EKEK OP c EKEK SQN||AMF OP c EKEK OP OP c f1 f1* f5 f2 f3 f4 f5* RAND Authentifizierungs- und Schlüsselerzeugungsfunktionen f1…f5* OP: operatorspezifischer Parameter r1,…, r5: feste Rotationskonstanten c1,…, c5: feste Additionskonstanten E K : Rijndael-Blockchiffre mit 128 Bit Blockgröße und 128 Bit Schlüssel

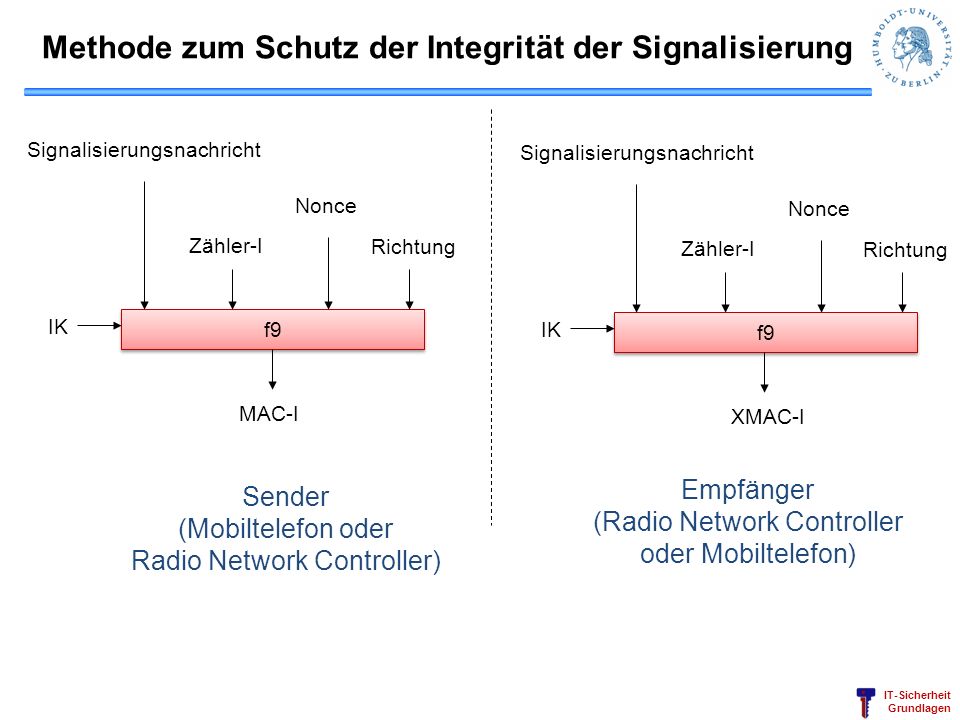

53 IT-Sicherheit Grundlagen Methode zum Schutz der Integrität der Signalisierung f9 MAC-I IK Signalisierungsnachricht Zähler-I Nonce Richtung Sender (Mobiltelefon oder Radio Network Controller) Empfänger (Radio Network Controller oder Mobiltelefon) f9 XMAC-I IK Signalisierungsnachricht Zähler-I Nonce Richtung

54 IT-Sicherheit Grundlagen KASUMI CKCK CKCK CKCK CKCK CK KM Register BLKCNT=0BLKCNT=1BLKCNT=2 BLKCNT=BLOCKS-1 COUNT || TRÄGER || DIRECTION || 0…0 KM: Key Modifier KS: Keystream KM: Key Modifier KS: Keystream Schlüsselstromerzeugung f8 (Counter- Mode)

55 IT-Sicherheit Grundlagen FL1FO1 FO2FL2 FO8FL8 FO6FL6 FO4FL4 FL7FO7 FL3FO3 FL5FO5 KL 1 KO 2, KI 2 KO 3, KI 3 KO 5, KI 5 KO 6, KI 6 KO 4, KI 4 KO 7, KI 7 KO 8, KI 8 KO 1, KI 1 KL 2 KL 3 KL 4 KL 5 KL 6 KL 7 KL 8 L 0 32 R 0 32 C Abb. 1 : KASUMI R8R8 L8L8 FIi1 FIi2 FIi3 S9 S7 <<< Abb. 2 : FO FunktionAbb. 3 : FI Funktion Zero-extend truncate Zero-extend truncate Bitweise UND Operation Bitweise ODER Operation Rotation 1 Bit nach links <<< Abb. 4 : FL Funktion KO i,3 KO i,2 KO i,1 KI i,1 KI i,2 KI i,3 KI i,j,1 KI i,j, KL i,1 KL i,2 KL i, KO i, KI i : Unterschlüssel der Runde i S7, S9: S-Boxen KL i, KO i, KI i : Unterschlüssel der Runde i S7, S9: S-Boxen Kasumi: Details

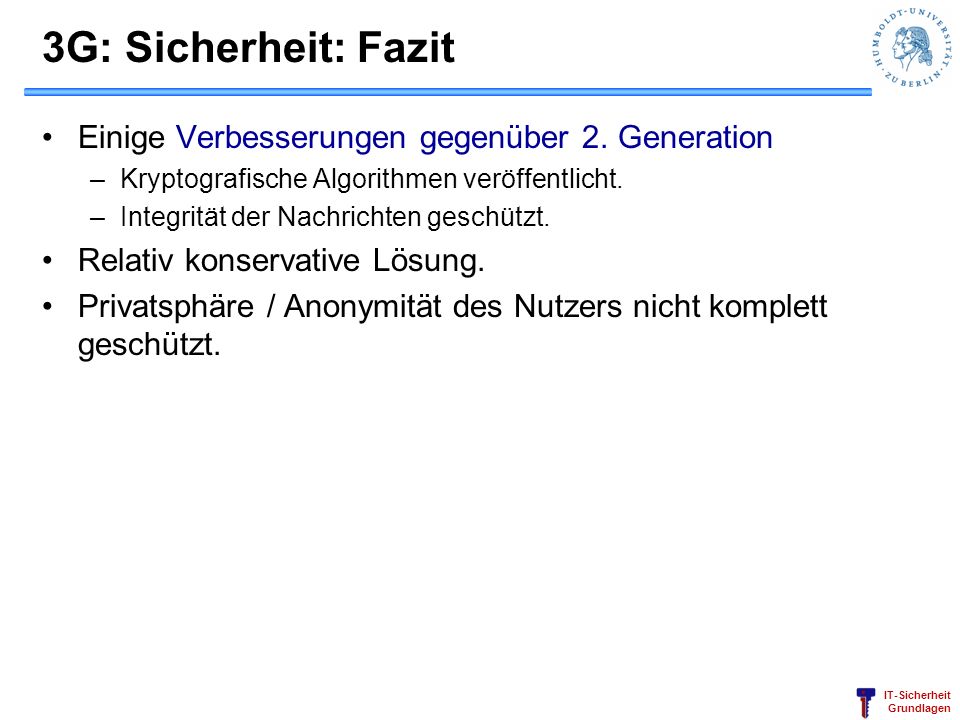

56 IT-Sicherheit Grundlagen 3G: Sicherheit: Fazit Einige Verbesserungen gegenüber 2. Generation –Kryptografische Algorithmen veröffentlicht. –Integrität der Nachrichten geschützt. Relativ konservative Lösung. Privatsphäre / Anonymität des Nutzers nicht komplett geschützt.

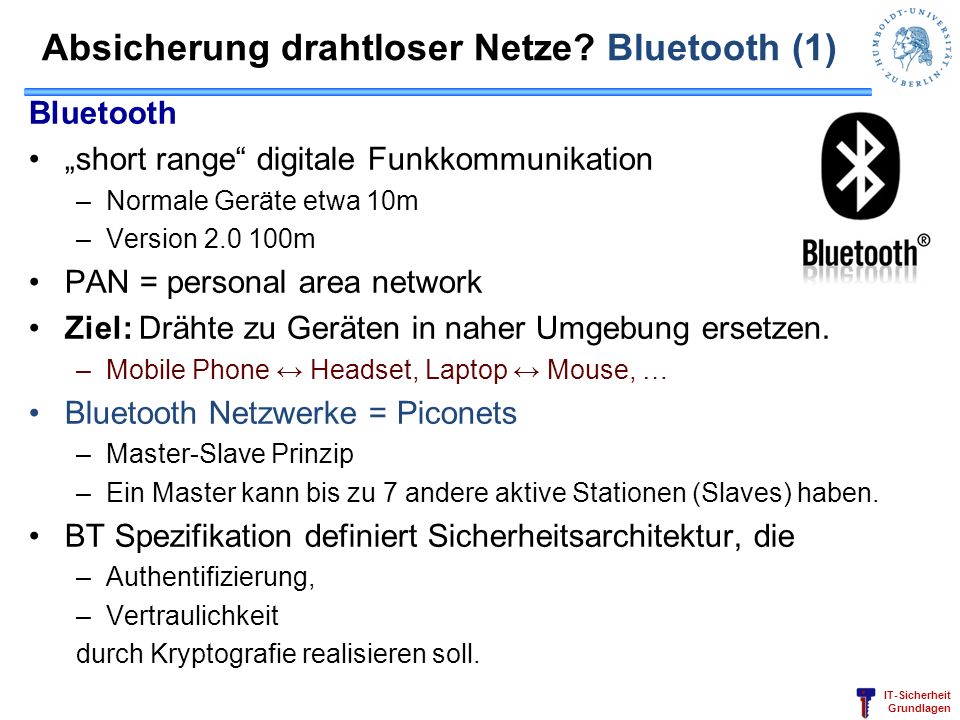

57 IT-Sicherheit Grundlagen Absicherung drahtloser Netze? Bluetooth (1) Bluetooth short range digitale Funkkommunikation –Normale Geräte etwa 10m –Version m PAN = personal area network Ziel: Drähte zu Geräten in naher Umgebung ersetzen. –Mobile Phone Headset, Laptop Mouse, … Bluetooth Netzwerke = Piconets –Master-Slave Prinzip –Ein Master kann bis zu 7 andere aktive Stationen (Slaves) haben. BT Spezifikation definiert Sicherheitsarchitektur, die –Authentifizierung, –Vertraulichkeit durch Kryptografie realisieren soll.

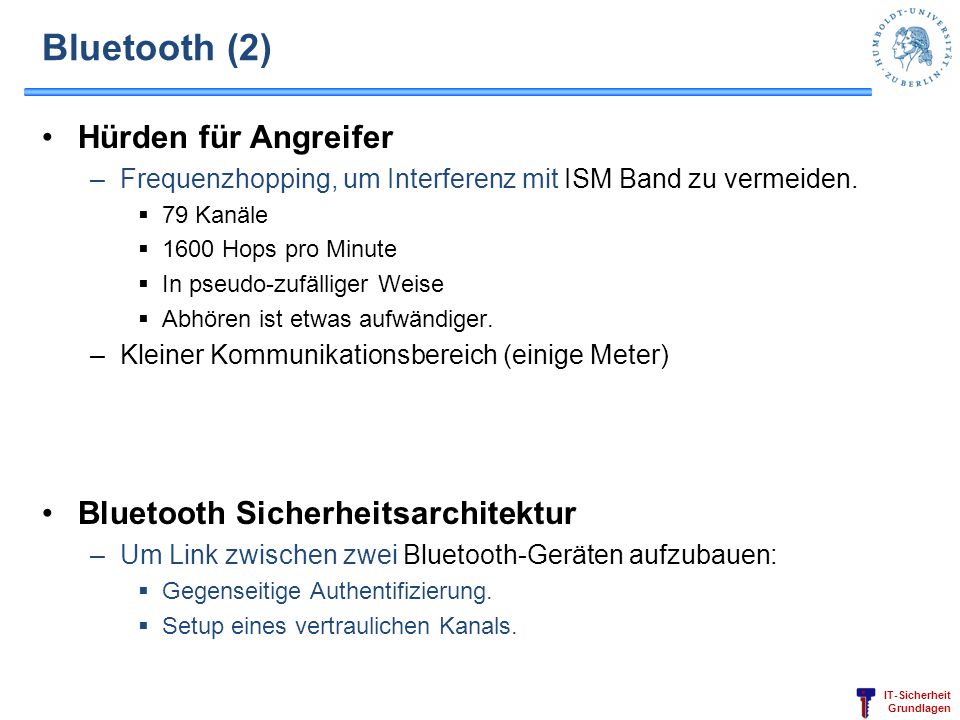

58 IT-Sicherheit Grundlagen Bluetooth (2) Hürden für Angreifer –Frequenzhopping, um Interferenz mit ISM Band zu vermeiden. 79 Kanäle 1600 Hops pro Minute In pseudo-zufälliger Weise Abhören ist etwas aufwändiger. –Kleiner Kommunikationsbereich (einige Meter) Bluetooth Sicherheitsarchitektur –Um Link zwischen zwei Bluetooth-Geräten aufzubauen: Gegenseitige Authentifizierung. Setup eines vertraulichen Kanals.

59 IT-Sicherheit Grundlagen Bluetooth (3) Verbindungsschlüssel link key Setzen temporären Initialisierungsschlüssel K init –Ein Gerät wählt Zufallszahl IN_RAND. –Sendet diese zum anderen Gerät. –Beide Geräte berechnen: K init ( IN_RAND, shared PIN, L Länge der PIN) L Länge der PIN von 1 – 16 Bytes –PIN: 4 stellige Zahl Default Sharing der PIN: –Beide Geräte haben Input: (freie Wahl, zufällig) –Nur eines hat Input Verwendung einer Vorkonfigurierten PIN –Kein Input Kein Pairing.

60 IT-Sicherheit Grundlagen Bluetooth (4) Temporärer Initialisierungsschlüssel ©

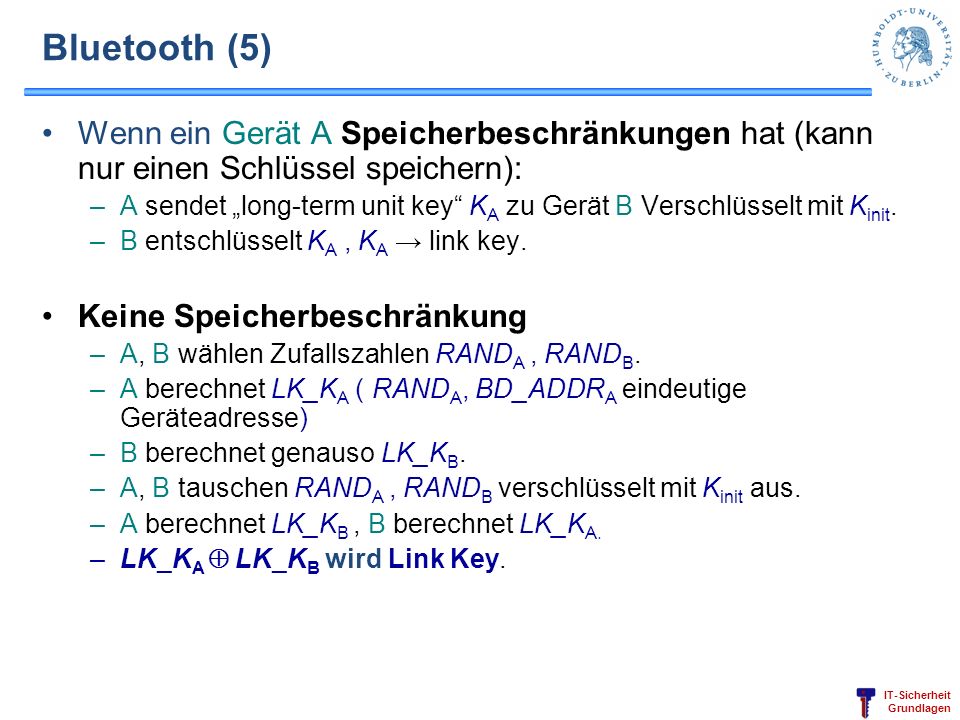

61 IT-Sicherheit Grundlagen Bluetooth (5) Wenn ein Gerät A Speicherbeschränkungen hat (kann nur einen Schlüssel speichern): –A sendet long-term unit key K A zu Gerät B Verschlüsselt mit K init. –B entschlüsselt K A, K A link key. Keine Speicherbeschränkung –A, B wählen Zufallszahlen RAND A, RAND B. –A berechnet LK_K A ( RAND A, BD_ADDR A eindeutige Geräteadresse) –B berechnet genauso LK_K B. –A, B tauschen RAND A, RAND B verschlüsselt mit K init aus. –A berechnet LK_K B, B berechnet LK_K A. –LK_K A LK_K B wird Link Key.

62 IT-Sicherheit Grundlagen Bluetooth (6) Link Key LK_K A LK_K B ©

63 IT-Sicherheit Grundlagen Bluetooth (7) Gegenseitige Authentifizierung Einfaches Challenge-Response Protokoll (A, B)=(claimant, verifier) if Erfolg SRES=SRES: (B, A)=(claimant, verifier) Wenn Protokoll fehlschlägt, wartet überprüfendes Gerät einige Zeit –Wartezeit wächst exponentiell mit jedem Fehlversuch. –Beugt Brutforce-Angriff vor. ©

64 IT-Sicherheit Grundlagen Bluetooth (8) Verschlüsselung der Daten Erzeugung des Schlüssels für Verschlüsselung –K enc wird in beiden Geräten berechnet als Funktion von: Link Key K link Authenticated Cipher Offset ACO erzeugt im Authentifizierungsprotokoll Zufallszahl EN_RAND generiert vom Master-Gerät Verschlüsselung: –Stromchiffre E 0 in der Bluetooth-Spezifikation Basiert auf SAFER+ Algorithmus Neben K enc, gehen eindeutige Geräteadresse BD_ADDR master, und Clock-Wert CLOCK master des Master-Geräts in den E 0 -Algorithmus ein.

65 IT-Sicherheit Grundlagen Bluetooth (9) Verschlüsselung ©

66 IT-Sicherheit Grundlagen Bluetooth (10) Probleme Stärke des System beruht völlig auf der Stärke der PIN. –10000 Möglichkeiten. –Ausreichend, einen einzigen Protokolldurchlauf abzuhören. Für jede PIN berechnet Angreifer K init und K link, mit den abgehörten Zufallszahlen. Jedes geratene K link, wird getestet mit Hilfe des Challenge-Response Paars des abgehörten Authentifizierungsprotokolls. –PIN offline geknackt, mit nichtexponentiellem Zeitaufwand! –Viel Geräte Nutzen Default-PIN (0000)! Angreifer kann leicht long term unit key eines im Speicher begrenzten Geräts A erhalten. –Einfach Link dazu aufbauen: Link Key = Unit Key von A. –Angreifer kann dann Nachrichten zwischen A und allen anderen Geräten B entschlüsseln. Privacy-Problem feste eindeutige Geräteadresse Kryptografen endeckten Schwachstelle in E 0. –Bruteforce-Angriff viel einfacher als O(2 128 )S

67 IT-Sicherheit Grundlagen Zusammenfassung; Drahtlose Netzwerke bieten zusätzliche Angriffspunkte –Broadcast Medium Einfach abhörbar. Einfach zu stören. Einfach überzubelasten, kein QoS. –Nutzer sind gewöhnlich mobil. Lokalisierungsinformation, Privatsphäre werden wichtig. –Begrenzte Ressourcen (Krypto) müssen berücksichtigt werden. –Fehlen von physischem Schutz. –Sicherheitsarchitektur sollte Roaming unterstützen Beispiele: –WiFi LANs –GSM, UMTS –Bluetooth
