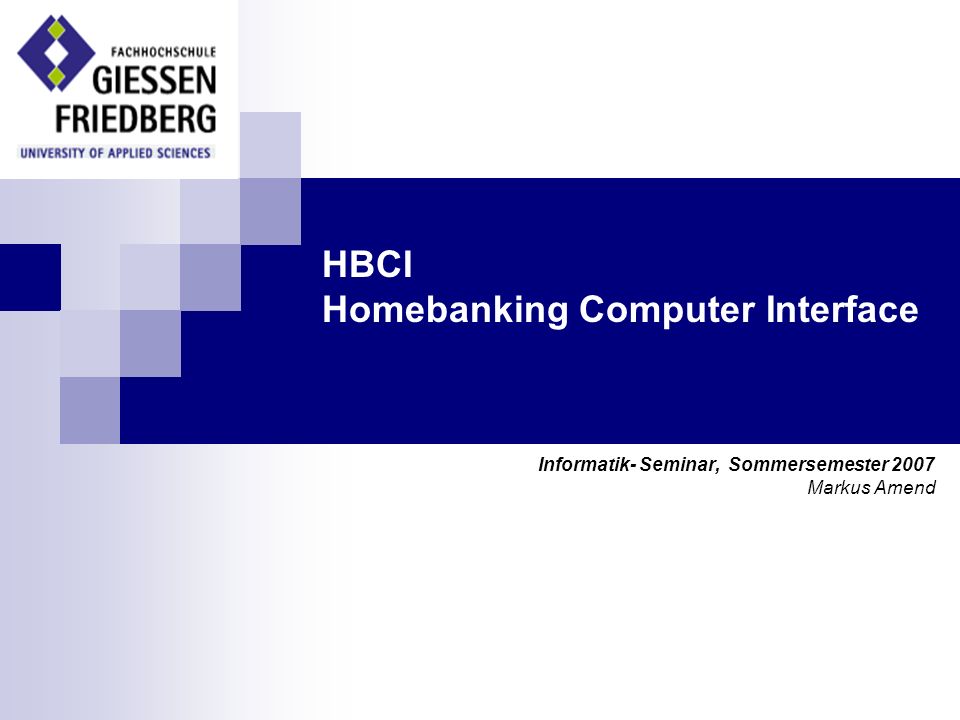

1 HBCI Homebanking Computer Interface Informatik- Seminar, Sommersemester 2007 Markus Amend

2 HBCI – Homebanking Computer Interface 2 Inhalt Definition Historische Entwicklung Funktionsweise Sicherheit FinTS

3 HBCI – Homebanking Computer Interface 3 Definition Homebanking Computer Interface Nationaler Standard Schnittstelle zwischen Privat-PC und Bankserver über ein unsicheres Netz

4 HBCI – Homebanking Computer Interface 4 Historische Entwicklung des Homebankings Erste Applikationen über BTX Nur wenige Nutzer 1995/96 Aufschwung, durch Kombination von BTX mit dem T-Online-Netz

5 HBCI – Homebanking Computer Interface 5 Jede Bank entwickelte ihre eigenen Applikationen Die Sicherung erfolgte ausschließlich über PIN & TANs. Historische Entwicklung des Homebankings

6 HBCI – Homebanking Computer Interface 6 Historische Entwicklung Idee -> HBCI Transportnetzunabhängigkeit Plattformunabhängigkeit Internationalität Offlinebearbeitbarkeit von Aufträgen Multibankfähigkeit Softwareunabhängigkeit Kontrollmöglichkeiten von Aufträgen Sicherheit

7 HBCI – Homebanking Computer Interface 7 Historische Entwicklung 1996 erster HBCI-Kernel (1.0) 1998 erste taugliche Version (2.01) 1999 HBCI HBCI FinTS FinTS 4.0

8 HBCI – Homebanking Computer Interface 8 Funktionsweise HBCI baut einen Dialog zwischen Privat-PC und Bankserver auf und sendet Nachrichten darüber. Jede Nachricht entspricht einem Geschäftsvorfall bzw. einem Steuerbefehl Bevor eine neue Nachricht gesendet werden kann, muss der Kundenrechner auf eine Bestätigung der vorherigen Nachricht warten

9 HBCI – Homebanking Computer Interface 9 Funktionsweise Antwort auf Initialisierung Antwort auf Auftrag 1 Bestätigung Dialoginitalisierung Auftrag 1 Dialogende Antwort auf Auftrag n Auftrag n

10 HBCI – Homebanking Computer Interface 10 Funktionsweise Nachrichten bestehen aus dem Zeichensatz ISO 8859 und einem Subset. Kundenrechner und Bankserver müssen das gleiche Subset benutzen.

11 HBCI – Homebanking Computer Interface 11 Funktionsweise Nachrichtenaufbau (Quelle:

12 HBCI – Homebanking Computer Interface 12 Funktionsweise Datenelement (DE) Kleinste Einheit Feld mit einer Information Trennzeichen: Plus (+) Bsp: Name des Kunden

13 HBCI – Homebanking Computer Interface 13 Funktionsweise Datenelementgruppe (DEG) Container für GDs Trennzeichen: Plus (+) Bsp: (s. Gruppendatenelement)

14 HBCI – Homebanking Computer Interface 14 Funktionsweise Gruppendatenelement (GD) Ähnlich einem DE Für Gruppierung zusammengehörender Informationen Trennzeichen: Doppelpunkt (:) Beispiel: Saldo (+Betrag:Währung+)

15 HBCI – Homebanking Computer Interface 15 Funktionsweise Segment Entspricht einem Geschäftsvorfall oder Steuervorgang Trennzeichen: Apostroph () Beispiel: Überweisung von 1000 an Max Muster: HKUEB:2: ::280: ::280: MUSTER MAX++1000,:EUR RE- NR.1234:KD-NR.9876

16 HBCI – Homebanking Computer Interface 16 Funktionsweise Segmentkopf HKUEB:2:4 Segmentkennung (GD) Segmentnummer (GD) Segmentversion (GD) Bezugssegment (GD) (optional)

17 HBCI – Homebanking Computer Interface 17 Funktionsweise Nachrichtenkopf Segmentkopf (DEG) Nachrichtengröße (DE) HBCI Version (DE) Dialog-ID (DE) Nachrichtennummer (DE) Bezugsnachricht (DEG)

18 HBCI – Homebanking Computer Interface 18 Funktionsweise Dialog Initialisierung schafft sichere Übertragungsumgebung. (Kunde an Bank) Identifikation Verarbeitungsvorbereitung Anforderung eines öffentlichen Schlüssels

19 HBCI – Homebanking Computer Interface 19 Funktionsweise Dialog Initialisierungsantwort Bankparameterdaten Userparameterdaten Public Key Rückmeldungen Kreditinstiutsmeldungen

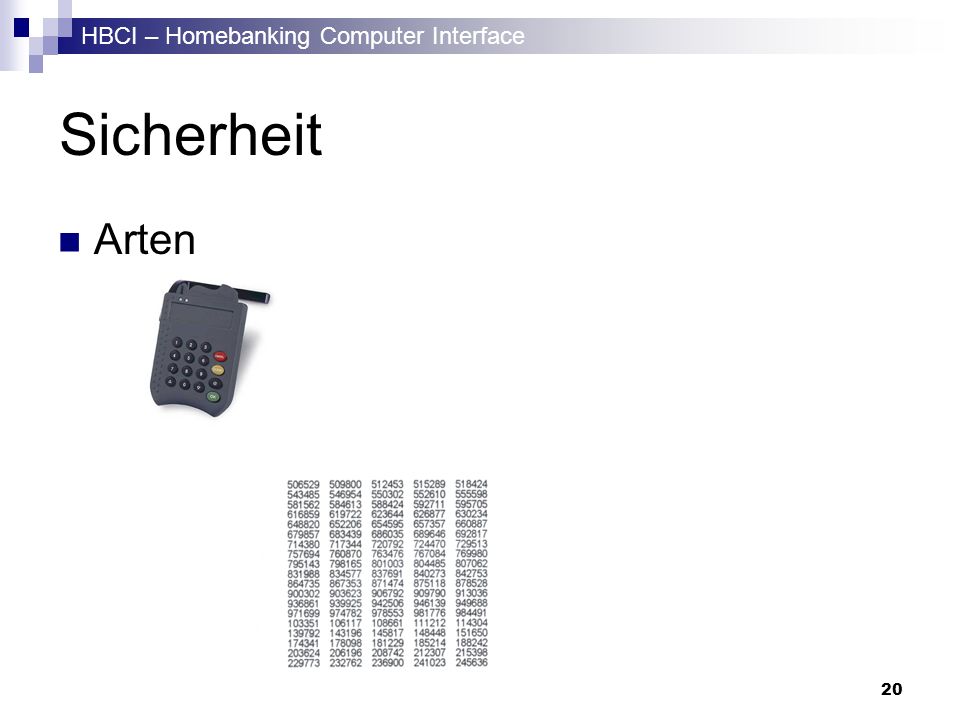

20 HBCI – Homebanking Computer Interface 20 Sicherheit Arten

21 HBCI – Homebanking Computer Interface 21 Sicherheit

22 HBCI – Homebanking Computer Interface 22 Sicherheit HBCI signiert und verschlüsselt die meisten Nachrichten Dafür werden folgende Vorgänge und Algorithmen benötigt: Hashing MAC Verschlüsselung DES RSA DDV RDH

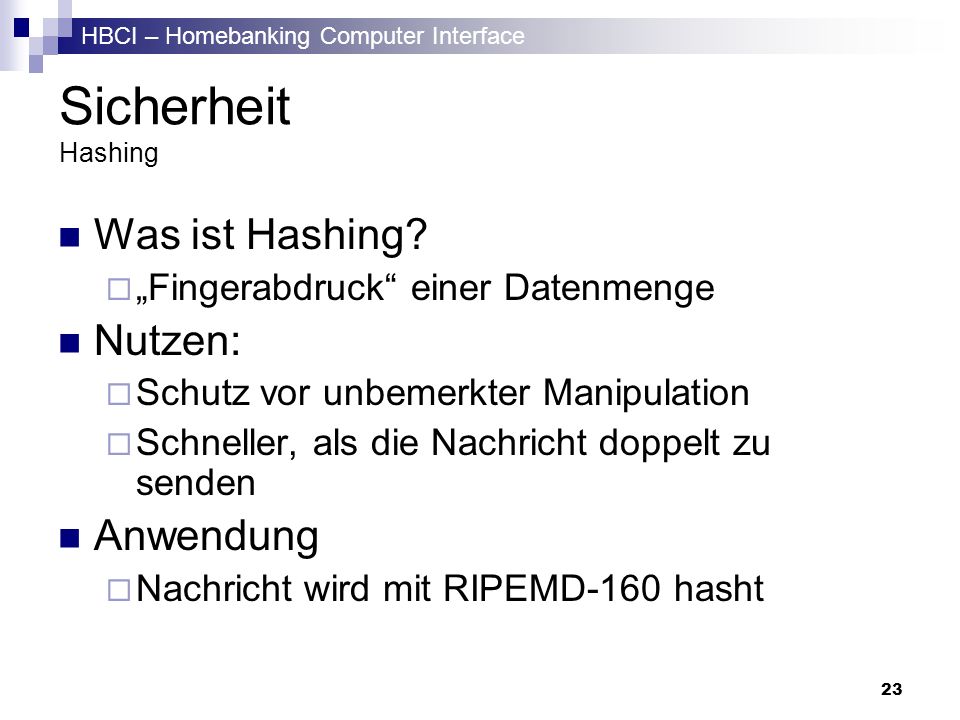

23 HBCI – Homebanking Computer Interface 23 Sicherheit Hashing Was ist Hashing? Fingerabdruck einer Datenmenge Nutzen: Schutz vor unbemerkter Manipulation Schneller, als die Nachricht doppelt zu senden Anwendung Nachricht wird mit RIPEMD-160 hasht

24 HBCI – Homebanking Computer Interface 24 Sicherheit MAC Was ist MAC? Message Authorisation Code Hashing mit Schlüssel Signatur Nutzen: Schutz vor unbemerkter Manipulation Schutz vor falschen Identitäten Anwendung Die Nachricht wird gehasht und mit dem Signierschlüssel chiffriert.

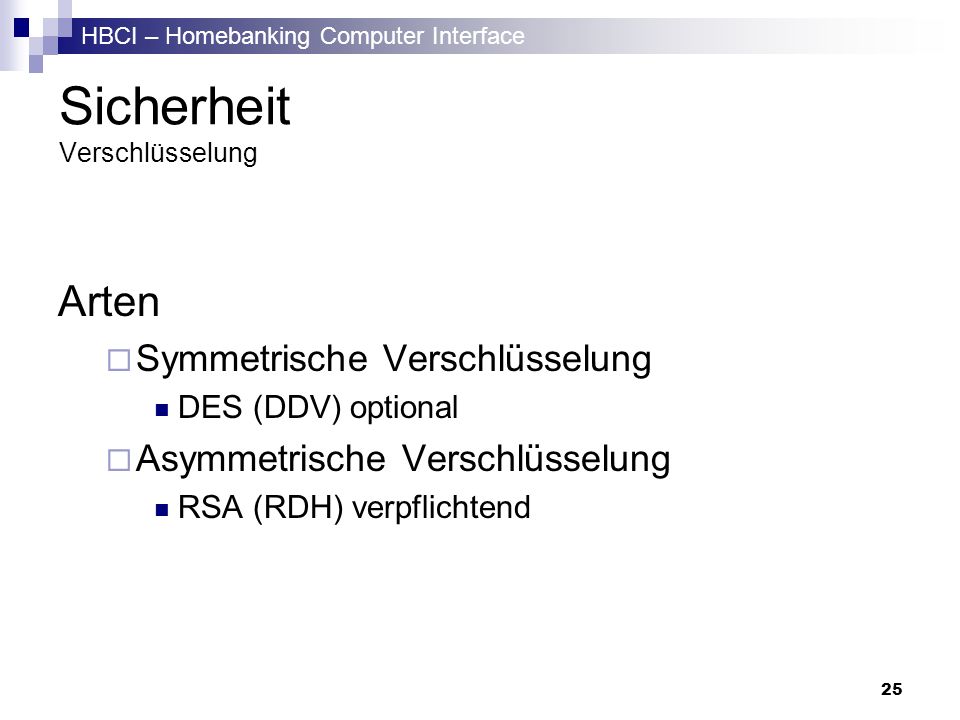

25 HBCI – Homebanking Computer Interface 25 Sicherheit Verschlüsselung Arten Symmetrische Verschlüsselung DES (DDV) optional Asymmetrische Verschlüsselung RSA (RDH) verpflichtend

26 HBCI – Homebanking Computer Interface 26 Sicherheit DES Was ist DES? Data Encryption Standard Synchrone Verschlüsselung 72 Billion mögliche Schlüssel Funktionsweise Blockweise Verwürfelung nach Feistel Modi ECB CBC Nachrichtenverschlüsselung unter HBCI 2-Key-Triple-DES im CBC Mode

27 HBCI – Homebanking Computer Interface 27 2-Key-Triple-DES im CBC-Mode

28 HBCI – Homebanking Computer Interface 28 Sicherheit RSA Was ist RSA? Rivest, Shamir, Adleman Asynchrone Verschlüsselung Funktionsweise one-way-functions

29 HBCI – Homebanking Computer Interface 29 Sicherheit DDV Signaturerstellung Signiert den Nachrichtenhash per 2-Key- Triple-DES im CBC-Mode. Als Schlüssel wird der Signaturschlüssel benutzt. Verschlüsselung Die Nachricht wird ebenfalls per 2-Key-Triple- DES verschlüsselt durch einen zufällig erstellten Schlüssel.

30 HBCI – Homebanking Computer Interface 30 Sicherheit RDH Signaturerstellung Der Hash-Wert wird mittels RSA gemäß ISO 9796:1991 signiert. 1 Verschlüsselung 2-Key-Triple-DES mit zufälligem Schlüssel. Der Nachrichtenschlüssel wird mit dem öffentlichen Schlüssel des Empfängers chiffriert.

31 HBCI – Homebanking Computer Interface 31 FinTS 3.0 Financial Transaction Service Weiterentwicklung von HBCI Schlüsselpaar (Signierschlüsselpaar) eingefügt. Karten-Schlüssellänge von 768 auf 1024 Bit erhöht offizielle Unterstützung von PIN&TAN

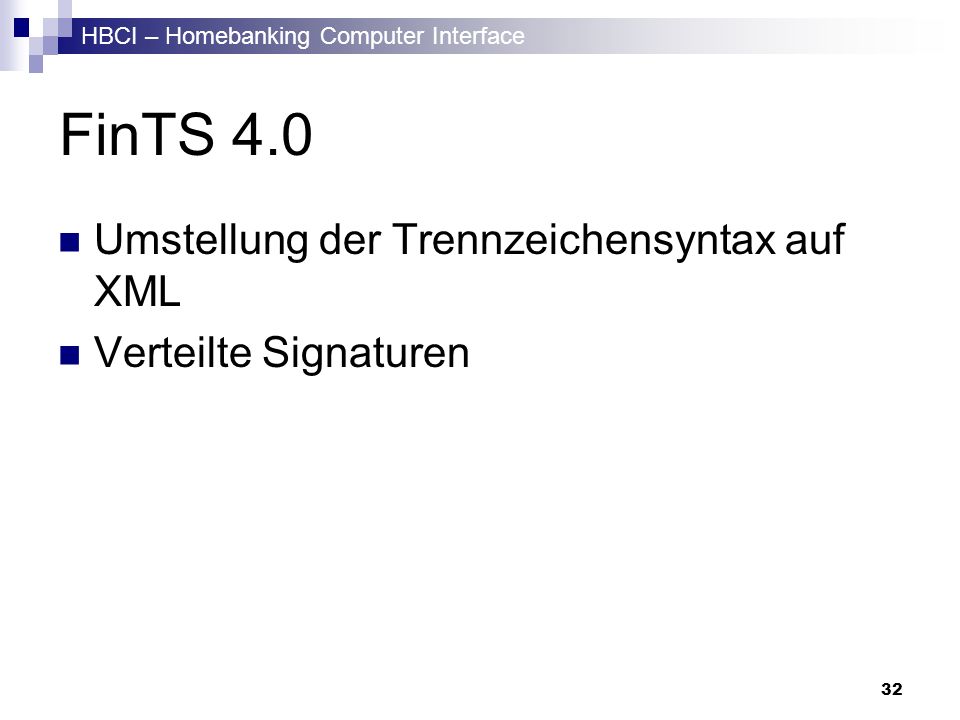

32 HBCI – Homebanking Computer Interface 32 FinTS 4.0 Umstellung der Trennzeichensyntax auf XML Verteilte Signaturen

33 HBCI – Homebanking Computer Interface 33 Geschafft! Quellen HAUBNER, Kurt PRAMATEFTAKIS, Michael SCHMINCK, Andrea und LUNEMANN, Carolin SIZ ZIERL, Marco ZKA UNBEKANNT

34 HBCI – Homebanking Computer Interface 34
