1 Fernsehen Präsentation über Aufnahme, Übertragung & Wiedergabe von Bild und Ton LV Didaktik der Physik – Innsbruck Bernhard Piazzi

2 Übersicht Geschichte des Fernsehens Fernsehtechnik - Bildaufnahme, Tonaufnahme - Signalübertragung - Bildwiedergabe, Tonwiedergabe Videoformate, Videokompression

3 Geschichte des Fernsehens 1849 Bau des ersten Mikrofons 1883 Paul Nipkow erfindet das elektr. Teleskop 1897 Ferdinand Braun entwickelt Kathodenstrahlröhre (vgl Thomson entdeckt das Elektron) 1923 erster brauchbare Bildabtaster, die Ikonoskop-Röhre 1928 Vorstellung des Fernsehens mit Nipkow-Scheibe (4x4 cm großes Bild: 30 Zeilen; 12,5 B/s) 1930 Braunsche Röhre fürs Fernsehen brauchbar (ab Zeilen; 25 B/s, ab 1938 schon 441 Zeilen)

4 1936 Olympia in Berlin: Ikonoskop ist serienreif 1953 Einführung des Farbfernsehens in USA (NTSC) 1954 erste internationale Fernseh-Direktübertragung 1966 Einführung der Farbfernseh-Normen: PAL und SECAM 1975 CCDs erstmals in Fernsehkameras nutzbar 1980 Videotext-Großversuch, 1990 Regelbetrieb 1991 erste seriengefertigte 16:19-Farbfernsehgeräte (in Japan schon HDTV- System mit 1125 Zeilen)

5 1994 erstmaliges Ausstrahlen von digitalem Fernsehen per Satellit in den USA 1996 Einführung von DVB-T in GB (2003 erst in Deutschland!!) … 2010 Abschalten aller analogen Rundfunkfrequenzen (EU 2012)

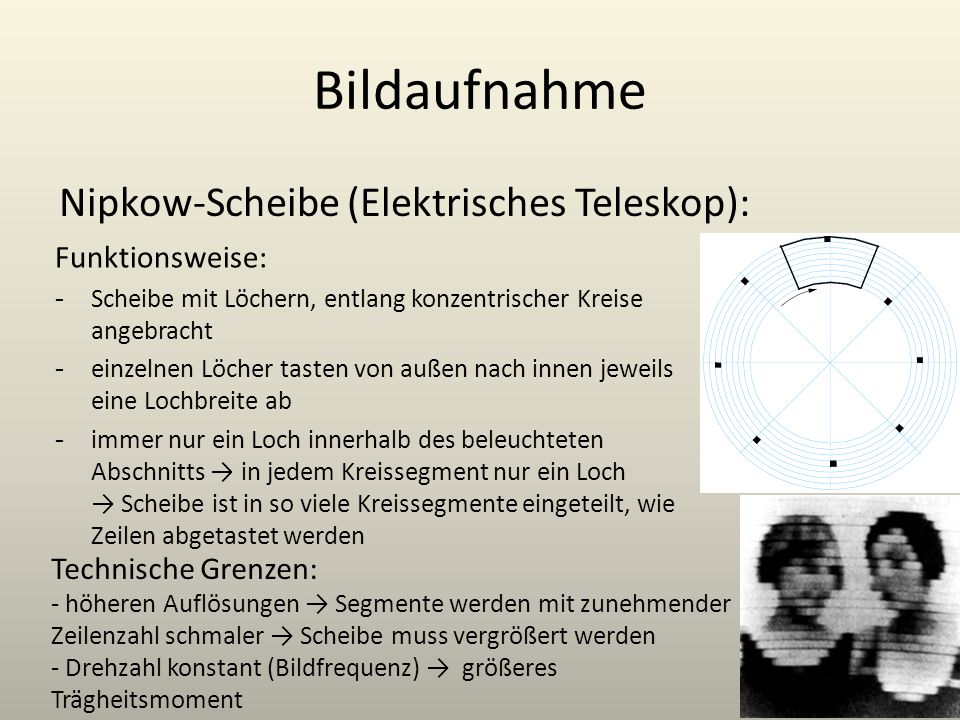

6 Bildaufnahme Nipkow-Scheibe (Elektrisches Teleskop): Funktionsweise: - Scheibe mit Löchern, entlang konzentrischer Kreise angebracht - einzelnen Löcher tasten von außen nach innen jeweils eine Lochbreite ab - immer nur ein Loch innerhalb des beleuchteten Abschnitts in jedem Kreissegment nur ein Loch Scheibe ist in so viele Kreissegmente eingeteilt, wie Zeilen abgetastet werden Technische Grenzen: - höheren Auflösungen Segmente werden mit zunehmender Zeilenzahl schmaler Scheibe muss vergrößert werden - Drehzahl konstant (Bildfrequenz) größeres Trägheitsmoment

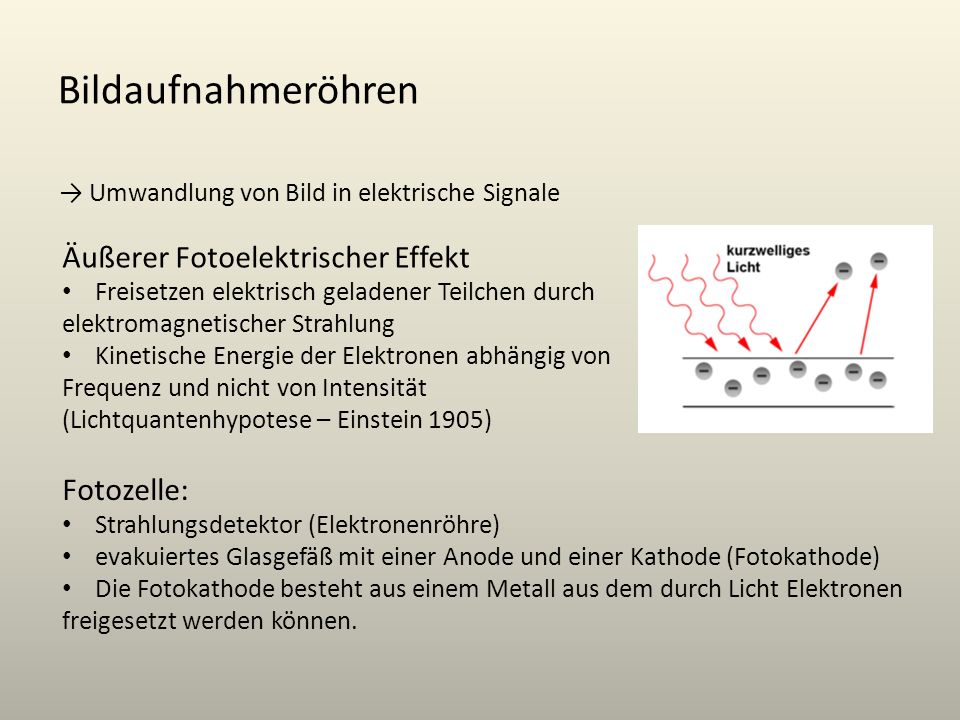

7 Bildaufnahmeröhren Umwandlung von Bild in elektrische Signale Äußerer Fotoelektrischer Effekt Freisetzen elektrisch geladener Teilchen durch elektromagnetischer Strahlung Kinetische Energie der Elektronen abhängig von Frequenz und nicht von Intensität (Lichtquantenhypotese – Einstein 1905) Fotozelle: Strahlungsdetektor (Elektronenröhre) evakuiertes Glasgefäß mit einer Anode und einer Kathode (Fotokathode) Die Fotokathode besteht aus einem Metall aus dem durch Licht Elektronen freigesetzt werden können.

8 Aufbau: Fotokathode erzeugt auf Speicherplatte ein Ladungsbild (Lichtstrahlen) Abtastung durch Kathodenstrahl von Rückseite Wirkungsweise: Fotoelektronen schlagen Sekundärelektronen aus Speicherplatte (von Netzelektrode aufgenommen) positives Ladungsbild auf Platte Abtaststrahl wird zuerst beschleunigt und dann durch Bremsring fast vollständig abgebremst Speicherplatte positiv geladen, Elektronen werden aufgenommen. Reflektierte Elektronen werden durch Wandelektrode beschleunigt, von Sekundärelektronenvervielfacher aufgenommen (1000x verstärkt).

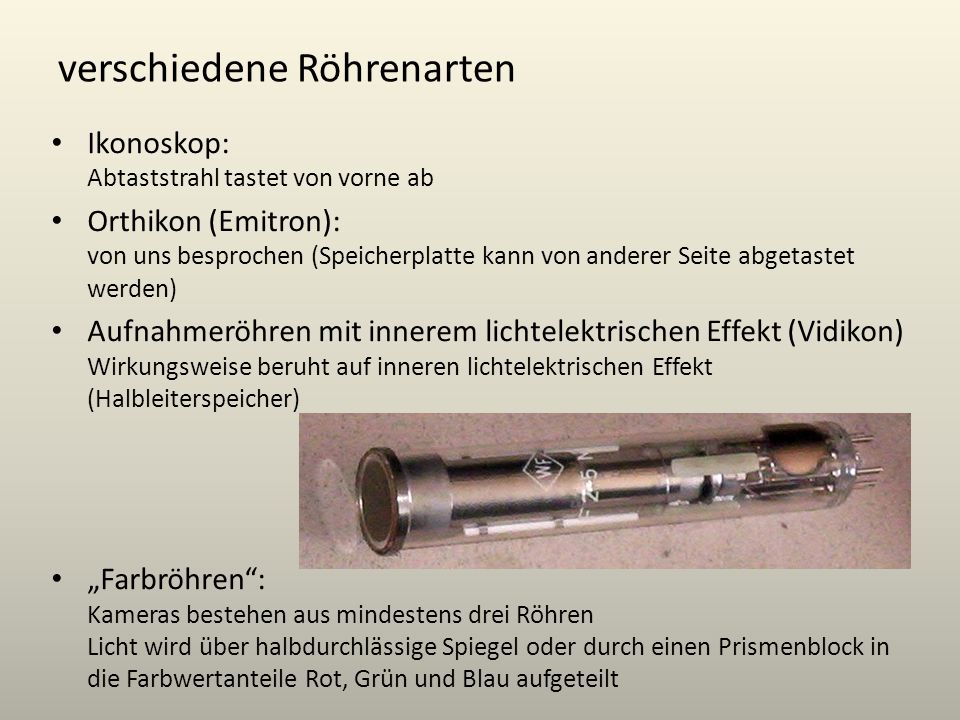

9 verschiedene Röhrenarten Ikonoskop: Abtaststrahl tastet von vorne ab Orthikon (Emitron): von uns besprochen (Speicherplatte kann von anderer Seite abgetastet werden) Aufnahmeröhren mit innerem lichtelektrischen Effekt (Vidikon) Wirkungsweise beruht auf inneren lichtelektrischen Effekt (Halbleiterspeicher) Farbröhren: Kameras bestehen aus mindestens drei Röhren Licht wird über halbdurchlässige Spiegel oder durch einen Prismenblock in die Farbwertanteile Rot, Grün und Blau aufgeteilt

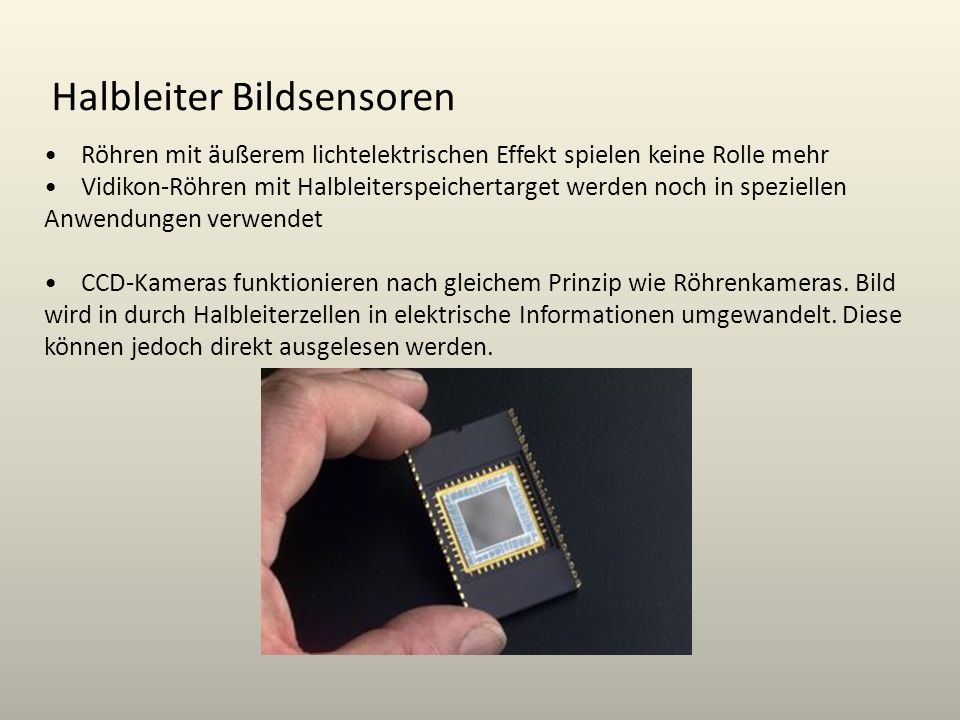

10 Röhren mit äußerem lichtelektrischen Effekt spielen keine Rolle mehr Vidikon-Röhren mit Halbleiterspeichertarget werden noch in speziellen Anwendungen verwendet CCD-Kameras funktionieren nach gleichem Prinzip wie Röhrenkameras. Bild wird in durch Halbleiterzellen in elektrische Informationen umgewandelt. Diese können jedoch direkt ausgelesen werden. Halbleiter Bildsensoren

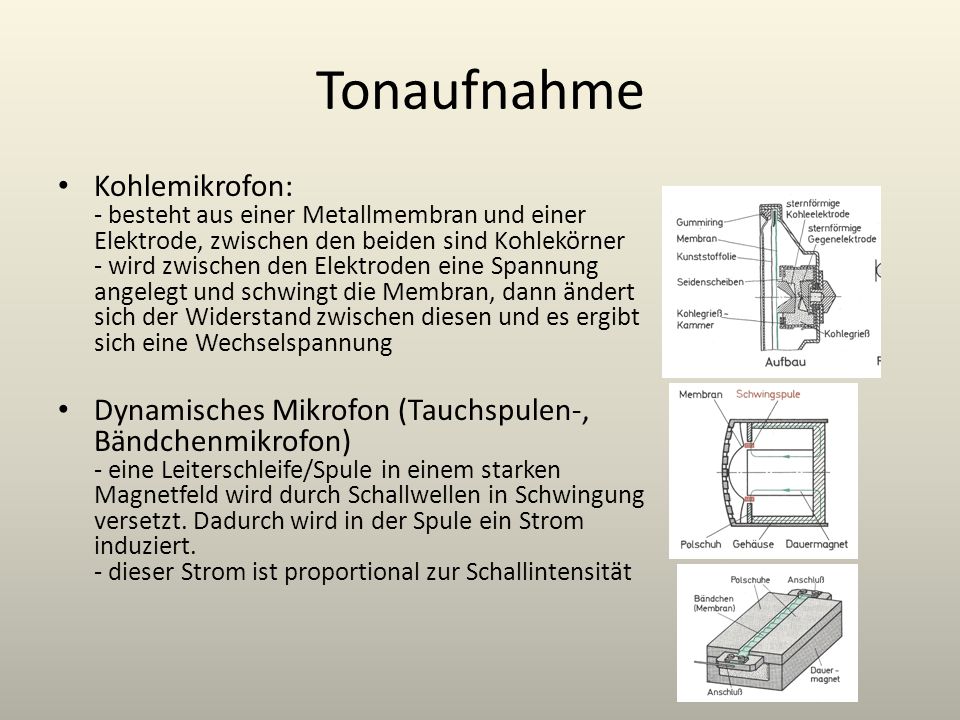

11 Tonaufnahme Kohlemikrofon: - besteht aus einer Metallmembran und einer Elektrode, zwischen den beiden sind Kohlekörner - wird zwischen den Elektroden eine Spannung angelegt und schwingt die Membran, dann ändert sich der Widerstand zwischen diesen und es ergibt sich eine Wechselspannung Dynamisches Mikrofon (Tauchspulen-, Bändchenmikrofon) - eine Leiterschleife/Spule in einem starken Magnetfeld wird durch Schallwellen in Schwingung versetzt. Dadurch wird in der Spule ein Strom induziert. - dieser Strom ist proportional zur Schallintensität

12 Kristallmikrofon - Nutzung des piezoelektrischen Effekts - bei Druckänderung auf den Kristall, ändert sich seine Ladung; befindet er sich zwischen zwei Elektroden(Kondensator) so ändert sich die Spannung zwischen diesen Kondensatormikrofon - Aufbau gleicht einem Kondensator. Besteht aus einer metallbedampften Membran und einer gelochten Elektrode - wird eine Spannung angelegt, so bilden die Elektroden einen Kondensator mit Kapazität. Membran schwingt Abstand schwankt Kapazitätsschwankungen Spannungsschwankungen

13 Signalübertragung Information wird von Umsetzer (Kamera, Mikrofon) in elektrische Signale umgesetzt Um Signale drahtlos über Antenne übertragen zu können, müssen sie in einen höheren Frequenzbereich verschoben werden Modulation eines Senders Antenne: Strahlt elektromagnetische Energie ab oder nimmt sie auf Funktionsweise: - Parallelschwingkreis (geschlossener Schwingkreis): Energie pendelt zwischen Spule und Kondensator. Durch auseinanderziehen der Platten und entarten der Spule erhält man: - offener Schwingkreis: verhält sich gleich wie geschlossener (Energie abwechselnd in elektrischem und magnetischem Feld) Induktivitäten und Kapazitäten auf Draht verteilt beide Felder im selben Raum

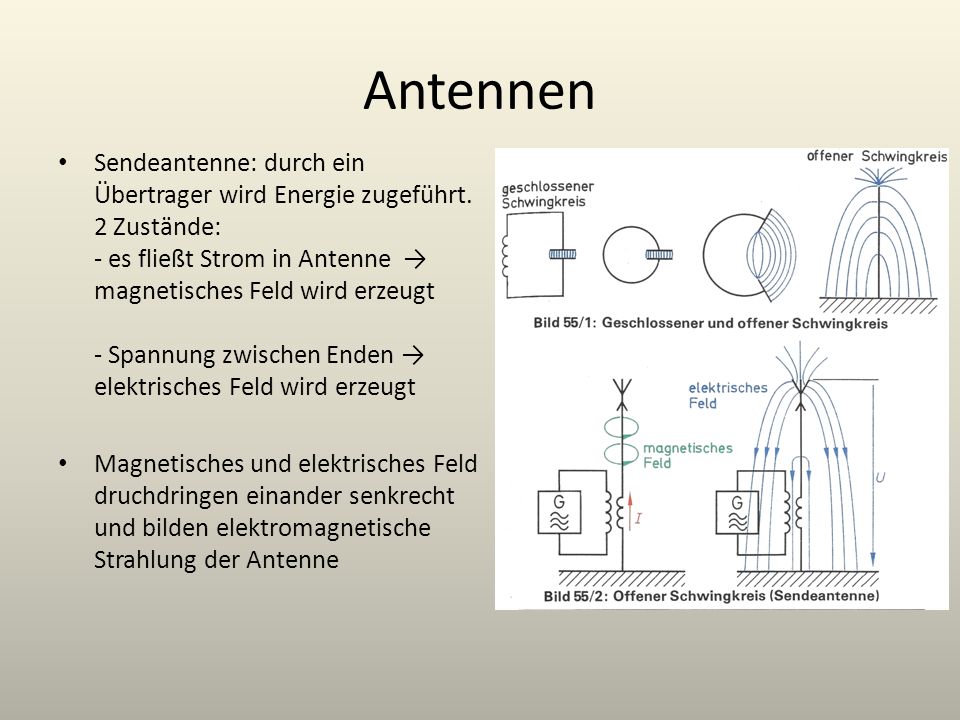

14 Antennen Sendeantenne: durch ein Übertrager wird Energie zugeführt. 2 Zustände: - es fließt Strom in Antenne magnetisches Feld wird erzeugt - Spannung zwischen Enden elektrisches Feld wird erzeugt Magnetisches und elektrisches Feld druchdringen einander senkrecht und bilden elektromagnetische Strahlung der Antenne

15 Ausbreitung von EM-Wellen Bodenwellen: Ausbreitung entlang der Erdoberfläche Verluste werden mit zunehmender Frequenz größer Raumwellen: breiten sich geradlinig aus, werden von Ionosphäre frequenzabhängig reflektiert Bereich BodenwelleRaumwelle Benutzte Wellenart DämpfungReichweiteDämpfungReflexion LWgering 1000 kmsehr stark fast vollständig Bodenwelle MWstark 300 kmstarksehr stark Boden- und Raumwelle KWsehr stark 100 kmgeringstarkRaumwelle UKW UHF/VHF vollständig 0 kmsehr geringzeitweiseSichtwelle

16 Sende- und Empfangsvorgang Senkrechte Sendeantenne: - senkrechte elektrische Feldrichtung - waagrechte magnetische Feldrichtung Senkrechte Empfangsantenne: - Elektrisches Feld ruft eine Spannung hervor nacheilender Strom Spule: - Wanderndes Feld induziert eine Spannung

17 Amplitudenmodulation Die Sendefrequenz ist fix, die Informationen werden in der Änderung der Amplitude gespeichert. Modulation: niederfrequentes Signal: hochfrequentes Trägersignal: NF-Signal wird mit Trägerfr. multipliziert und zum Trägersignal addiert: Demodulation: Mittels Spitzenwertgleichrichter kann die Einhüllende als Schwingung herausgefiltert werden.

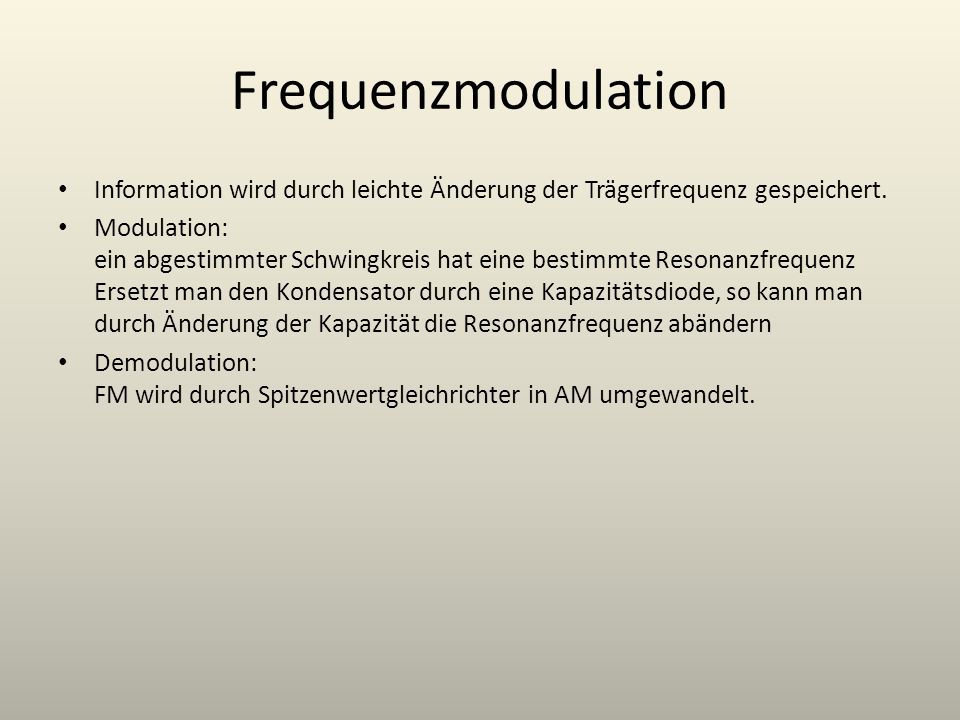

18 Frequenzmodulation Information wird durch leichte Änderung der Trägerfrequenz gespeichert. Modulation: ein abgestimmter Schwingkreis hat eine bestimmte Resonanzfrequenz Ersetzt man den Kondensator durch eine Kapazitätsdiode, so kann man durch Änderung der Kapazität die Resonanzfrequenz abändern Demodulation: FM wird durch Spitzenwertgleichrichter in AM umgewandelt.

19 Bildübertragung Parallele Übertragung der Daten nicht möglich, denn dann wären Kanäle pro Sender nötig (PAL) serielle Übertragung (Erinnerung: Nipkow-Scheibe) BAS-Signal (Bild-Austast-Synchron-Signal) … Schwarz-Weiß-Bild FBAS-Signal (Farbbild-Austast-Synchron-Signal) … Farbbild Information wird zeilenweise übertragen, zum verhindern von flimmern 2 Halbbilder getrennt Empfänger muss wissen: - wann neue Zeile beginnt (Horizontale Synchronisation) - wann neues (Halb-)Bild beginnt (Vertikale Synchronisation)

20 Übertragungsstandards Alle Verfahren müssen aufwärts- und abwärtskompatibel sein NTSC (AM): Farb- und Helligkeitsinformationen werden getrennt übertragen. Helligkeit wie bei SW in der Amplitude, Farbinfo in der Phasenverschiebung PAL (Phase Alternating Line) (AM): wurde entwickelt um die Farbtonfehler des NTSC Formats auszumerzen: die Farbinformation jeder 2. Zeile wird um 180° phasenverschoben gesendet der Empfänger kann den Farbtonfehler in einen Farbintensitätsfehler umwandeln (merkt menschliches Auge nicht so stark) SECAM (séquentiel couleur avec mémoire) (FM): parallel entwickelt zu PAL, verwendet jedoch Frequenzmodulation zur Farbübertragung. Phasenverschiebungen während Übertragung beeinflussen Bild nicht, es können jedoch nicht beide Farbinformationen gleichzeitig übertragen werden (2 Zeilen teilen sich die Farbinfo)

21 Bildwiedergabe Kathodenstrahlröhre: 1897 von Braun entwickelt; nennt Strahlung Kathodenstrahlung, da Elektronen noch nicht gefunden Elektronen werden durch Anode aus einer geheizten Kathode beschleunigt (~ V) Durch Fokussiersystem zu Strahl gebündelt und durch elektrische oder magnetische Felder abgelenkt treffen auf fluoriszierenden Bildschirm

22 Bei Oszilloskopen werden elektrische Felder zur ablenkung verwendet, bei Bildschirmen magnetische. Farbfernseher: Strahlsystem besteht aus 3 gleichartigen Elektronenstrahlquellen, die entweder im 3-Eck oder in einer Linie angeordnet sind. Der Bildschirm besteht aus einer Lochmaske, welche bei Farbfernsehern in 3 Farben unterteilt ist.

23 LCD-Bildschirm: Lichtdurchlässige Schicht besteht aus 2 Polarisationsfiltern und einem dazwischen- liegenden Flüssigkeitskristall. Wird an den Flüssigkeitskristall eine Spannung angelegt, so ändert sich die Polarisationsrichtung des Kristalls und es wird entweder Licht durchgelassen oder nicht. Rückprojektionschirme und Beamer verwenden großteils LCDs zur Bilderzeugung. Teilweise kommen auch DLPs vor. Dies sind Chips, die aus winzigen Spiegeln bestehen und so das Bild erzeugen.

24 Plasmabildschirme – Aufbau: zwischen zwei Glasplatten befinden sich sehr viele kleine Kammern. Immer 3 Kammern ergeben einen Bildpunkt, sie leuchten in den Farben rot, grün und blau. In den Kammern befindet sich ein Edelgas-Gemisch, das durch Kathoden gezündet werden kann – verschiedene Helligkeiten erreicht man durch unterschiedliche Zündhäufigkeiten – Vorteile: sehr lichtstark, auch bei großen Schirmen recht billig – Nachteile: geringe Lebensdauer, hoher Stromverbrauch ( W), Einzelpunkte sind recht groß (keine kleinen Bildschirme möglich)

25 Tonwiedergabe Dynamischer Lautsprecher und Kopfhörer Membran mit Spule befindet sich frei beweglich im Luftspalt eines magnetischen Kreises. Magnetfeld wird von Dauermagneten erzeugt. - Fließt Strom durch die Spule, so wird die Membran je nach Stromrichtung bewegt. Magnetischer Lautsprecher Membran ist durch Feld des Dauermagneten vorgespannt Wechselspannung an Spule Magnetfeld verstärkt oder geschwächt Membranschwingung hat gleiche Frequenz wie Wechselstrom

26 Videoformate AVI (Audio Video Interleave): - am weitesten verbreitete Videoformat für PC-Plattformen - beinhaltet eine Video- und eine Audiospur, können unabhängig voneinander komprimiert sein - Bildqualität und anfallende Datenmenge hängen von der Komprimierung ab MPEG - umfasst mehrere Standards zur Kompression von Audio- und Videodaten - da sich zwei aufeinanderfolgende Bilder derselben Filmszene in der Regel kaum unterscheiden, werden lediglich die veränderten Bilddetails erfasst und weiterverarbeitet QuickTime - von Apple als Standardformat für Mac-Rechner entwickelt - jetzt ein Multimediaformat, das in unabhängigen Spuren Audio-, Video- und Bilddaten mit unterschiedlichen Codecs arbeiten kann AVI und Quicktime nennt man auch Container.

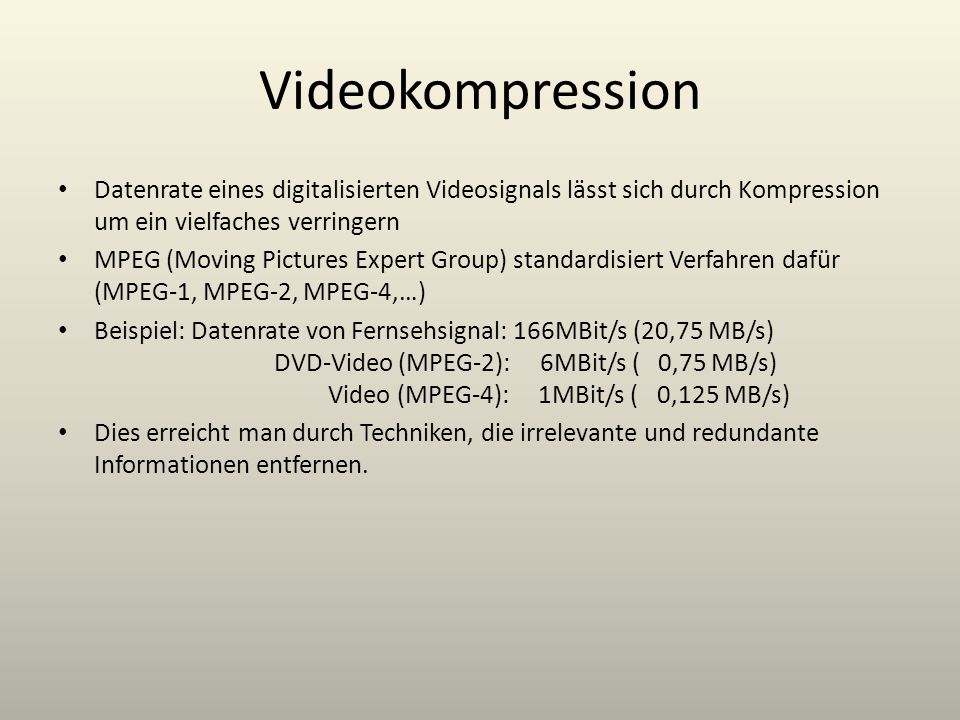

27 Videokompression Datenrate eines digitalisierten Videosignals lässt sich durch Kompression um ein vielfaches verringern MPEG (Moving Pictures Expert Group) standardisiert Verfahren dafür (MPEG-1, MPEG-2, MPEG-4,…) Beispiel: Datenrate von Fernsehsignal: 166MBit/s (20,75 MB/s) DVD-Video (MPEG-2): 6MBit/s ( 0,75 MB/s) Video (MPEG-4): 1MBit/s ( 0,125 MB/s) Dies erreicht man durch Techniken, die irrelevante und redundante Informationen entfernen.

28 Redundanzreduktion – Statistische Eigenschaften des Bildsignals, zum Beispiel Korrelation zwischen zeitlich und räumlich benachbarten Bildpunkten, werden erkannt und zusammengefasst – Es kommt eine Kodierung mit variabler Codewortlänge zum Einsatz (häufige Codewörter werden durch kürzere ersetzt)

29 Irrelevanzreduktion – Es wird Information ausgelassen, sodass das Ergebnis vom menschlichen Betrachter ohne Störung wahrgenommen wird – Verlustbehaftete Kodierung

30 Häufige Kompressionsarten: – Gebiete mit ähnlicher bzw. gleicher Farbe werden zu Blöcken zusammengefasst gespeichert – Die Bewegung dieser Blöcke wird analysiert und nur die Unterschiede zum vorherigen Bild werden gespeichert. Dies führt zu sogenannten Blockartefakten, die häufig in Rauchschwaden und Meereswellen auftreten
