Präsentation zum Thema: "Der Stammbaum der Mielemoped´s Copyright 2011 Mielemoped.de - © - Start."—  Präsentation transkript:

1 Der Stammbaum der Mielemoped´s Copyright 2011 Mielemoped.de - © - Start

2 Mielemoped.de Copyright Mielemoped.de – Microsoft PowerPoint 2006 Kopierrechte liegen bei Mielemoped.de Keine rechte den Benutzern, keine Bilder dürfen anderweitig benutzt oder kopiert werden. All rights reserved Mielemoped.de ALLE ANGABEN OHNE GEWÄHR

3 Der Stammbaum Der Stammbaum Mopeds K50 K50 S Typ Typ K K Sport Sport K52/2 (G) Sport K Mielemoped.de - © - Copyright 2011 Zurück

4 K50 – Bj cc 1,25 PS Sachs Technische Daten Bohrung mm Hub mm Zylinderinhalt ccm Leistung ,25 PS Kraftstoffverbrauch.... 1,2 Ltr./100 km Zweigang-Getriebe Übersetzung Gang 26,7 :1 2. Gang 17 :1 Eigengewicht etwa kg Bereifung 26 x 2" / Verstellbarer Rohrlenker / Schaltdrehgriff mit kombiniertem Kupplungshebel / Formschöner Satteltank von 5 Ltr. Inhalt / Schwingsattel / Gut abdeckendes Kettenschutzblech / Gepäckträger / Kippständer / Breite Schutzbleche mit angeschraubten Rohrstreben / Werkzeugtrommel mit reichlichem Werkzeug / Luftpumpe / Lenkerschloss / Großer Scheinwerfer - eingerichtet für Tachometer 100 mm Lichtaustritt, 3-Watt Birne / Elektrisches Rücklicht. Preis in farbiger Lackierung ( le oder Effeklack) rotbraun oder effektblau DM Mehrpreis für verchromte Felgen DM 7.80 Mehrpreis für Tachometer DM 22.- Mielemoped.de - © - Copyright 2011

5 K50 – Bj cc 1,25 PS Sachs Miele K cc 1,25 PS Sachs Technische Daten: Miele K Motor: Einzylinder-Zweitakt, Bohrung 38, Hub 42, Verdichtung 1 :6, Dauerleistung 1 PS bei 4000 U/min., Höchstdrehzahl 4100 U/min. Vergaser: Bing 1/12/22 D 56/ND 2,10/ NS 3 Elektrische Anlage: Bosch-Schwungradlichtmagnet 6 V 3 W, Kerze Bosch W 240 T 11 S, Gewinde M 14. Getriebe undAntrie:2Gänge, DrehgriffschaItung Zweischeiben –Korklamellenkupplung Sekundärkette 1/2 x3/16, Abstufung 1 :2,89:1,77. Rahmen: Spezial-Dreirohrrahmen, Teleskopgabel. Mielemoped.de - © - Copyright 2011 Bereifung: v. 23x2,00, h. 23x2,00, Reifendruck v. 1,1 - h. 1,2. Bremsen: Innenbackenbr., 90 mm Ø. Tankinhalt: 6,5 Ltr., Reserve 1 Ltr., Gemisch 1 :25. Verbrauch: Normverbrauch 1,5 Ltr./ 100 km. Abmessungen: Länge 1750 mm, Breite 640 mm, Höhe 920 mm, Radstand 1150 mm, Bodenfreiheit 140 mm, Gewicht 33 kg. Hersteller: Mielewerke AG., Gütersloh i.W.

6 K50 S – Bj Technische Daten: Miele 50 S 1956 Motor: Einzylinder-Zweitakt, Bohrung 38, Hub 42, Verdichtung 1 :6, Dauerleistung 1 PS bei 4000 U/min., Höchstdrehzahl 4100 U/min. Vergaser: Bing 1/12/22 D 56/ND 2,10/NS 3. Elektrische Anlage: Bosch Schwungradlichtmagnet 6 V 17 W, Kerze Bosch W 175 T 11, Gewinde M 14. Getriebe und Antrieb: 2- Gänge,Drehgriffschaltung Zweischeiben - Korklamellenkupplung, Sekundärkette 1/2 x3/16, Abstufung 1:2,89:1,77. Rahmen: Spezial - Dreirohrrahmen, Teleskopgabel, Schwinge mit Federbeinen hinten. Bereifung: v. 23x2,00, h. 23x2,00, Reifendruck v. 1,8 - h. 2,25. Bremsen: Innenbackenbr., 90 mm Ø. Tankinhalt: 6,5 Ltr., Reserve 0,7 Ltr., Gemisch 1:25. Verbrauch: Normverbrauch 1,5 Ltr./ 100 km. Abmessungen: Länge 1750 mm, Breite 620 mm, Höhe 920 mm, Radstand 1150 mm, Bodenfreiheit 140 mm, Gewicht 38 kg. Preis: Zweigang DM 655,- (Dreiganggetriebe 685,-) Hersteller: Mielewerke AG., Gütersloh i.W. Mielemoped.de - © - Copyright 2011

7 K51 – Bj Miele K ; 47ccm Motor: F&S-Zweitakt, Bohrung 38, Hub 42, Verdichtung 1 :6, Dauerleistung 1,25 PS bei 4100 U/min., Höchstdrehzahl 5500 U/min. Vergaser Bing 1/12/22 D 56/ND 2,10/ NS 3 Elektrische Anlage: Bosch-Schwungradlichtmagnet 6 V 3 W, Kerze Bosch W 240 T 11 S, Gewinde M 14. Getriebe und Antrieb: 2-Gänge, Drehgriffschaltung Zweischeiben-Korklamellenkupplung. Sekundärkette 1/2x3/16, Abstufung 1 :2,89:1,77. Rahmen: Ovalrohrrahmen mit.Hinterrad-Teleskopgabel. Bereifung: v. 23x2,00, h. 23x2,00, Reifendruck v. 1,8 - h. 2,25. Bremsen: Innenbackenbr., 90 mm Ø. Tankinhalt: 5,7 Ltr., Reserve 0,7 Ltr., Gemisch 1:25. Verbrauch: Normverbrauch 1,3 Ltr./ 100 km. Abmessungen: Länge 1750 mm, Breite 620 mm, Höhe 1000 mm, Radstand 1150 mm, Bodenfreiheit 130 mm, Gewicht 45 kg. Preis: DM 665,-. Steuer: frei. Versicherung: DM 16,- p. J. Hersteller: Mielewerke AG., Gütersloh i.W. Mielemoped.de - © - Copyright 2011

8 K52 – Bj Miele K ccm Motor: F&S-Zweitakt, Bohrung 38 mm, Hub 42 mm, Verdichtung 1 : 6, Dauerleistung 1,25 PS bei 4100 U/min, Höchstdrehzahl 5500 U/min. Vergaser: Bing 1/12/22 D 56/ND 2,10/ NS 3. Elektrische Anlage: Bosch-Schwungradlichtmagnet 6 V 17 W, Kerze Bosch W 190 M 11 S, Gewinde M 14. Getriebe und Antrieb: 2 Gänge, Drehgriffschaltung, Zweischeiben Korklamellenkupplung, Sekundärkette 1/2x3/16, Abstufung 1:2,89:1,77. Rahmen: Pressschalen-Rahmen, Langarmschwinge mit Federbeinen vorne, Schwinge mit Federbeinen hinten. Bereifung: v. 23x2,25, h. 23x2,25, Reifendruck v. 1,8, h. 2,25. Bremsen: Innenbackenbr., 90 mm Ø. Tankinhalt: 7 l, Reserve 0,7 l, Gemisch 1:25. Verbrauch: Normverbrauch 1,3 l/100km Abmessungen: Länge 1750 mm, Breite 600 mm, Höhe 1000 mm, Radstand 1150 mm, Bodenfreiheit 130 mm, Gewicht 45 kg. Preis: mit 2-Gang- Motor DM 735,-, 3-Gang-Motor DM 30, Aufpreis. Hersteller : Mielewerke AG., Gütersloh i.W. Importeur: Schweiz: Miele AG., Zürich 5, Limmatstr. 73 Miele K Lackierung: K 52 Zweifarbig pappelgrau/grün -- Einfarbig effekt-mittelblau, rotbraun, auf Wunsch schwarz. Mielemoped.de - © - Copyright 2011

9 K52 Sport – Bj Miele K 52 Sport Bj.57 Lackierung: K 52 Sport Zweifarbig kabriograu/delphinblau. Serienmäßige Ausstattung: Zweifarbige Dreiviertel-Sitzbank, Verchromter Vorderradschwingenbügel, Weißwandbereifung siehe K52 siehe K52 Die Standart-Ausstattung (Motor usw.) siehe K52siehe K52 Mielemoped.de - © - Copyright 2011

10 K52 – Bj Miele K 52 Bj cc 1,25-1,8 PS Sachs Motor: F&S-Zweitakt, Bohrung 38 mm, Hub 42 mm, Verdichtung 1 : 6, Dauerleistung 1,25 PS bei 4100 U/min, Höchstdrehzahl 5500 U/min. Vergaser: Bing 1/12/22 D 56/ND 2,10/ NS 3. Elektrische Anlage: Bosch-Schwungradlichtmagnet 6 V 17 W, Kerze Bosch W 190 M 11 S, Gewinde M 14. Getriebe und Antrieb: 2 Gänge, Drehgriffschaltung, Zweischeiben Korklamellenkupplung, Sekundärkette 1/2x3/16, Abstufung 1:2,89:1,77. Rahmen: Pressschalen-Rahmen, Langarmschwinge mit Federbeinen vorne, Schwinge mit Federbeinen hinten. Bereifung: v. 23x2,25, h. 23x2,25, Reifendruck v. 1,8, h. 2,25. Bremsen: Innenbackenbr., 90 mm Ø. Tankinhalt: 7 l, Reserve 0,7 l, Gemisch 1:25. Verbrauch: Normverbrauch 1,3 l/ 100 km. Abmessungen: Länge 1750 mm, Breite 600 mm, Höhe 1000 mm, Radstand 1150 mm, Bodenfreiheit 130 mm, Gewicht 45 kg. Preis: DM 735,-, 3-Gang-Motor DM 30, Aufpreis. Steuer: frei. Versicherung: DM 16,- p. J. Hersteller: Mielewerke AG., Gütersloh i.W. Importeur: Schweiz: Miele AG., Zürich 5, Limmatstr. 73 Miele Moped Typ K 52. Bj.59. Mit Sachsmotor 47 ccm, 1,6 PS, Zweiganggetriebe. Lackierung: Zweifarbig pappelgrau/grün -- Einfarbig effekt-mittelblau, rotbraun, auf Wunsch schwarz. Mielemoped.de - © - Copyright 2011

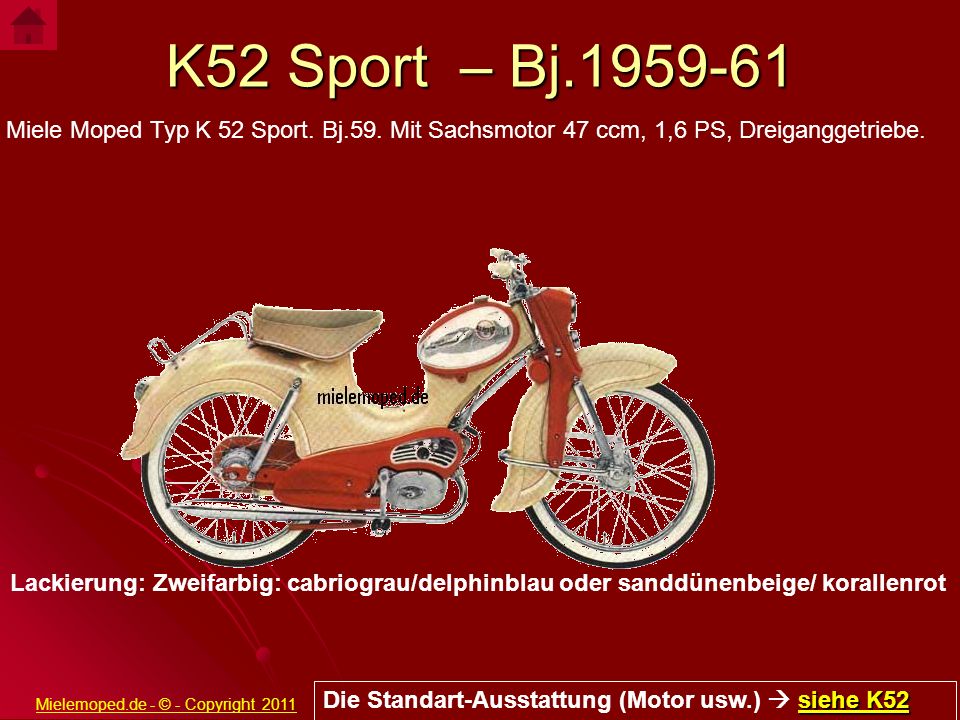

11 K52 Sport – Bj Miele Moped Typ K 52 Sport. Bj.59. Mit Sachsmotor 47 ccm, 1,6 PS, Dreiganggetriebe. siehe K52 siehe K52 Die Standart-Ausstattung (Motor usw.) siehe K52siehe K52 Lackierung: Zweifarbig: cabriograu/delphinblau oder sanddünenbeige/ korallenrot Mielemoped.de - © - Copyright 2011

12 Miele K 52/ Motor: F&S-Zweitakt, Bohrung 38 mm, Hub 42 mm, Verdichtung 1:6, Dauerleistung 1,6 PS bei 5000 U/min, Höchstdrehzahl 5500 U/min. Vergaser: Bing 1/12. Elektrische Anlage: Bosch-Schwungradlichtmagnet 6 V 17 W, Zündkerze Bosch W 190 M 11 S, Gewinde M 14. Getriebe und Antrieb: 3 Gänge, Drehgriffschaltung, Zweischeiben Korklamellenkupplung. Fahrwerk: Pressschalen-Rahmen, Langarmschwinge mit Federbeinen vorne, Schwinge mit Federbeinen hinten. Bereifung: v. 23-2,50, h. 23-2,50. Bremsen: Innenbackenbremse, 120 mm Ø. Tankinhalt: 7 Ltr., Reserve 0,7 Ltr. Gemisch 1:25. Verbrauch: Normverbrauch 1,3 l/100 km. Abmessungen: Länge 1750 mm, Breite 600 mm. Höhe 1000 mm, Radstand 1150 mm, Bodenfreiheit 130 mm, Gewicht 45 kg. Preis: DM 865,-."Westfälisch solide". Hersteller: Mielewerke AG., Gütersloh i. W. Importeur: Miele AG., Zürich K52/2 u.G – Bj (für 2 Personen) 1,5PS oder 1,6PS (Fahrtwind oder Gebläse ) Lackierung: cabriograu/delphinblau oder sanddünenbeige/ korallenrot Mielemoped.de - © - Copyright 2011

13 K52/2 u.G Sport – Bj Unterschiede zu K52/2 (G): Großer lackierter Kraftstofftank mit eingebautem Werkzeugbehälter und verchromten Zierleisten, verchromter Vorderrad-Schwingenbügel Lackierung Zweifarbig: Feuerrot/Schwarz Die Standart-Ausstattung siehe K52/2 siehe K52/2 (Motor usw.) siehe K52/2siehe K52/2 Mielemoped.de - © - Copyright 2011

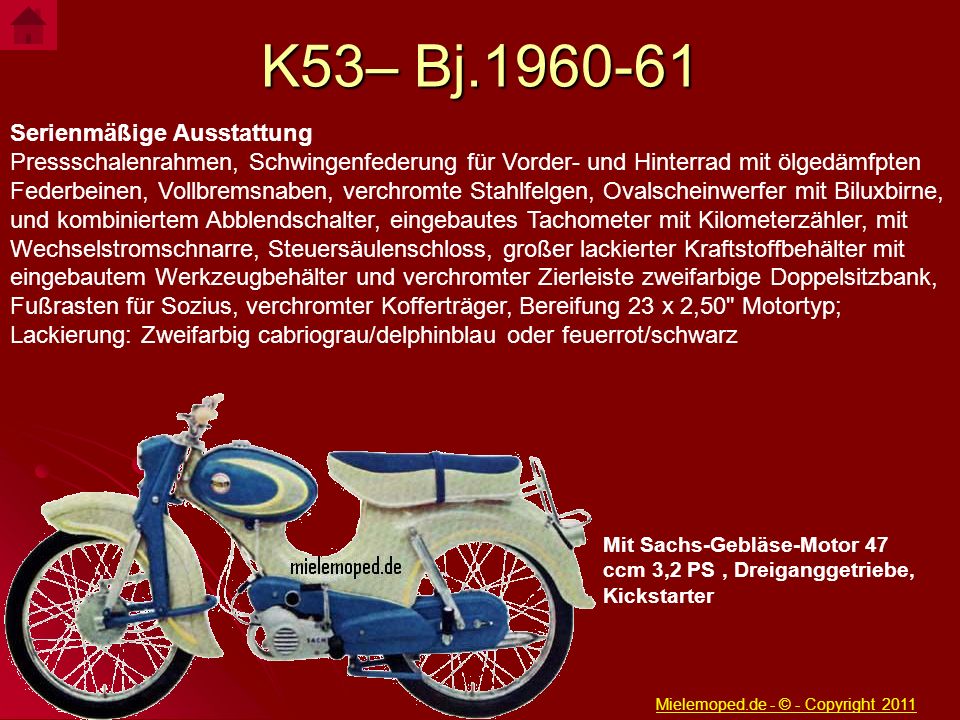

14 K53– Bj Serienmäßige Ausstattung Pressschalenrahmen, Schwingenfederung für Vorder- und Hinterrad mit ölgedämfpten Federbeinen, Vollbremsnaben, verchromte Stahlfelgen, Ovalscheinwerfer mit Biluxbirne, und kombiniertem Abblendschalter, eingebautes Tachometer mit Kilometerzähler, mit Wechselstromschnarre, Steuersäulenschloss, großer lackierter Kraftstoffbehälter mit eingebautem Werkzeugbehälter und verchromter Zierleiste zweifarbige Doppelsitzbank, Fußrasten für Sozius, verchromter Kofferträger, Bereifung 23 x 2,50" Motortyp; Lackierung: Zweifarbig cabriograu/delphinblau oder feuerrot/schwarz Mit Sachs-Gebläse-Motor 47 ccm 3,2 PS, Dreiganggetriebe, Kickstarter Mielemoped.de - © - Copyright 2011
