1 Willkommen zur „Gezeitenkunde“ im SSSS
Diese Folie rufe ich auf bei der Vorbereitung/Einrichtung und lasse sie bis zum eigentlichen Beginn des Vortrags stehen Titelfolie hat anderes Layout, als der Rest! Tel/Fax Internet

2 Hilfsmittel zur Gezeitenrechnung
Gezeitenbücher Nationale Unterlagen der Länder Jährlich neu zu beschaffen, da Gültigkeit immer nur für ein Kalenderjahr Enthalten für das laufende Kalenderjahr Für Bezugsorte die Zeitpunkte und die Höhen für Niedrigwasser und Hochwasser Für Anschlussorte die Unterschiede in Höhe und Zeit bezogen auf den jeweiligen Anschlussort Stromatlanten Werden nicht jährlich erstellt Geben die Richtung und Größe der Strömung als Vektoren an Stromatlanten: Die dargestellten Seegebiete beziehen sich jeweils auf einen Bezugsort (Deutsche Nordsse bezieht sich auf Helgoland) Die Blätter stellen i. a. von 6 h vor HW bis 6 h nach HW des Bezugsortes die Strömungsverhältnisse dar Bezugsort (Primary ports): Sind Orte für die in den Gezeitenwerken für jeden Tag des Jahres Hoch- und Niedrigwasserhöhen und –zeiten angegeben sind. Die Springverspätung ist dabei schon berücksichtigt. Für diese Orte muß deshalb auch keine Korrektur angebracht werden, außer für die Sommerzeit. Die deutschen Tafeln sind ganzjährig auf MEZ bezogen. Die englischen auf UTC. Anschlußorte (Secondary ports): Sind Orte für die nur die Differenzen der H/N WH und H/ WZ zu ihrem jeweiligen Bezugsort angegeben sind.

3 Deutsche Gezeitenunterlagen
Gezeitentafeln des Bundesamtes für Seeschiffahrt und Hydrographie Gelten für europäische Gewässer Jährlich neu herausgegeben Gezeitenatlanten des Bundesamtes für Seeschiffahrt und Hydrographie Gelten für festgelegte Reviere (z. B. Nordsee)

4 Englische Gezeitenunterlagen – Tide Tables
Admirality Tide Tables sind die offiziellen Gezeitentafeln der Englischen Marine Jährlich neu herausgegeben Zusätzlich gibt es Gezeitenwerke verschiedener Verlage Reeds Nautical Almanach

5 Englische Gezeitenunterlagen – Tidal Stream Atlas
Die Atlanten enthalten für 6h vor HW bis 5h nach HW des jeweils ein Stundenblatt mit den Gezeitenangaben bezogen auf einen Bezugsort (Primary Port)

6 Gezeitenberechnungen nach A.T.T

7 Englische Begriffe der Gezeitenkunde

8 Beispielaufgabe für Gezeitenberechnung nach ATT
Bestimmen Sie die Hochwasser- (HWH) und Niedrig-wasserhöhen (NWH) sowie die Hochwasser- und Niedrig-wasserzeiten am in Penzance (Newlyn) nachmittags. Welche Höhe der Gezeit erwarten Sie für 17 Uhr MESZ ? Nutzen Sie zur Berechnung die Admiralty Tide Tables und das Verfahren nach ATT!

9 Beispielaufgabe für Gezeitenberechnung nach ATT
Suche im Geographical Index der Admiralty Tide Tables Part II (Secondary Ports) nach Penzance

10 Beispielaufgabe für Gezeitenberechnung nach ATT
Suche im Admiralty Tide Tables Part II (Secondary Ports) nach No 2 -Penzance Suche den zum Secondary Port zugehörigen Standard Port

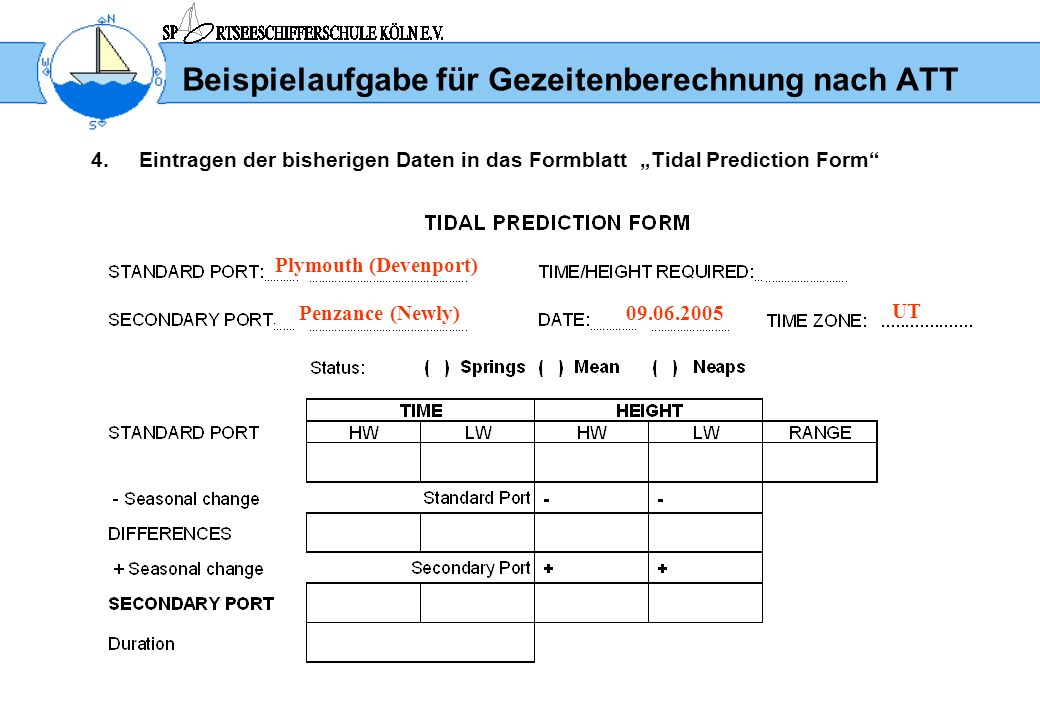

11 Beispielaufgabe für Gezeitenberechnung nach ATT
Eintragen der bisherigen Daten in das Formblatt „Tidal Prediction Form“ Plymouth (Devenport) Penzance (Newly) UT

12 Beispielaufgabe für Gezeitenberechnung nach ATT
Bestimmung des Alters der Gezeit Suche im Admiralty Tide Tables Part I (Standard Ports) nach Plymouth (Devenport) entsprechenden Tag Springverspätung aus Tidenkuve entnehmen Springzeit Mitte der Spring Zeit Hinweis: Als Mitte von Spring- und Nippzeit wird jeweils die Mitte des Tages an dem Voll- oder Neumond auftreten angenommen Neumond Midgzeit Vollmond

13 Beispielaufgabe für Gezeitenberechnung nach ATT
Eintragen der bisherigen Daten in das Formblatt „Tidal Prediction Form“ Plymouth (Devenport) Penzance (Newly) UT x 1902 1313 5.1 1.3

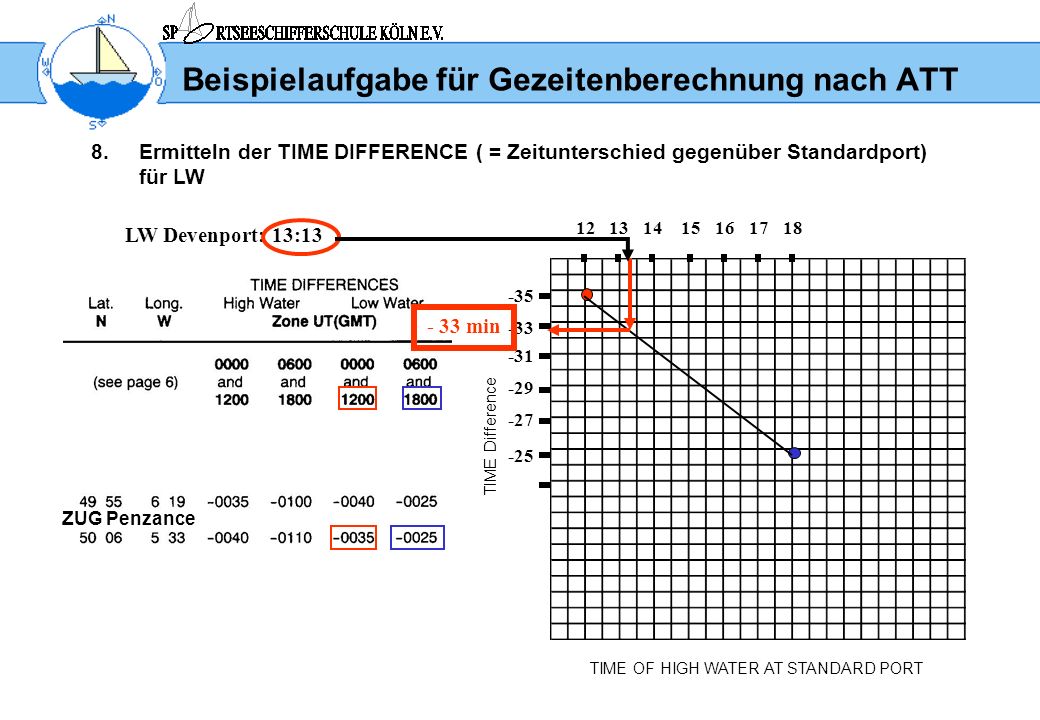

14 Beispielaufgabe für Gezeitenberechnung nach ATT
Ermitteln der TIME DIFFERENCE ( = Zeitunterschied gegenüber Standardport) für LW LW Devenport: 13:13 12 13 14 15 16 17 18 TIME OF HIGH WATER AT STANDARD PORT TIME Difference ZUG Penzance -35 -29 -31 -25 -33 -27 - 33 min

15 Beispielaufgabe für Gezeitenberechnung nach ATT
Ermitteln der TIME DIFFERENCE ( = Zeitunterschied gegenüber Standardport) für HW HW Devenport: :02 18 19 20 21 22 23 00 TIME OF HIGH WATER AT STANDARD PORT TIME Difference -70 -40 -50 -60 - - 63 min ZUG Penzance 70 min

16 Beispielaufgabe für Gezeitenberechnung nach ATT
Eintragen der bisherigen Daten in das Formblatt „Tidal Prediction Form“ Plymouth (Devenport) Penzance (Newly) UT 1902 1313 5.1 1.3 - 103 - 33 1759 1240

17 Beispielaufgabe für Gezeitenberechnung nach ATT
Ermitteln des HUG (=Höhenunterschied gegenüber Standardport) für LW LW Devenport: ,3 m 2,2 2,0 1,8 1,6 1,4 1,2 1,0 0,8 HEIGHT AT STANDARD PORT Height Difference in m 0,00 -0,10 -0,20 - 0,1 m HUG Penzance

18 Beispielaufgabe für Gezeitenberechnung nach ATT
Ermitteln des HUG (=Höhenunterschied gegenüber Standardport) für HW HW Devenport: ,1 m 5,5 5,3 5,1 4,9 4,7 4,5 4,3 4,1 HEIGHT AT STANDARD PORT Height Difference in m +0,10 0,00 + 0,1 m HUG Penzance

19 Beispielaufgabe für Gezeitenberechnung nach ATT
Betrachtung der Seasonal Changes am Standard und Secondary Port

20 Beispielaufgabe für Gezeitenberechnung nach ATT
Eintragen der bisherigen Daten in das Formblatt „Tidal Prediction Form“ Plymouth (Devenport) Penzance (Newly) UT 1313 1902 1.3 5.1 - 103 - 33 1759 1240 0.0 0.0 + 0.1 - 0.1 5.2 1.2

21 Beispielaufgabe für Gezeitenberechnung nach ATT
14. Bestimmung der Höhe der Gezeit 3.8 m 1459 1759

22 Formeln zur Berechnung nach A. T. T.
Ermittlung der Zeitunterschiede am SecP ZUG HW/LW = ZUG1 + (ZUG2-ZUG1) * (T - T1)/(T2-T1) ZUG gesuchter Zeitunterschied am SecP in min ZUG1 Zeitunterschied am SecP beim Zeitpunkt der 1. Zeitangabe des Wertepaares am StP in min ZUG2 Zeitunterschied am SecP beim Zeitpunkt der 2. Zeitangabe des Wertepaares am StP in min T1 1. Zeitangabe am StP (vor der aktuellen Zeit T) T2 2. Zeitangabe am StP (nach der aktuellen Zeit T) T aktuelle Zeit am StP für die ZUG am SecP gesucht ist

23 Formeln zur Berechnung nach A. T. T.
Regeln: Gehören T und/oder T2 nicht dem selben Tag an wie T1, sind zu T und/oder T2 jeweils 24 Stunden zu addieren SC (Seasonal Changes) am StP sind zu subtrahieren. SC am SecP sind zu addieren

24 Formeln zur Berechnung nach A. T. T.
Ermittlung der Höhenunterschiede am SecP HWH-MHWN HUG HW = HUG MHWN + (HUG MHWS – HUG MHWN) * MHWS-MHWN HWH Hochwasserhöhe am StP korrigiert um SC (Seasonal Change) MHWS Mittleres Springhochwasser am StP MHWN Mittleres Nipphochwasser am StP LWH Niedrigwasserhöhe am StP korrigiert um SC MLWS Mittleres Springniedrigwasser am StP MLWN Mittleres Nippniedrigwasser am StP HUG MHWS Höhenunterschied für Springhochwasser am SecP HUG MHWN Höhenunterschied für Nipphochwasser am SecP HUG MLWS Höhenunterschied für Springniedrigwasser am SecP HUG MLWN Höhenunterschied für Nippniedrigwasser am SecP
