Algorithmisches Problemlösen mit Scratch

Präsentation zum Thema: "Algorithmisches Problemlösen mit Scratch"—  Präsentation transkript:

1 Algorithmisches Problemlösen mit Scratch
Klaus Becker 2008

2 Scratch Scratch ist eine Programmierumgebung, mit der man ansprechende dynamische Anwendungen entwickeln kann.

3 Teil 1 Die Scratch-Welt

4 Eine Bühne mit Figuren Wie im Theater: Die Scratch-Welt besteht aus einer Bühne, auf der Figuren agieren können.

5 Bausteine der Scratch-Welt
Eine Scratch-Welt ist aus Objekten aufgebaut. Objektname Objekteigenschaften Objektfenster Objekte Weltfenster

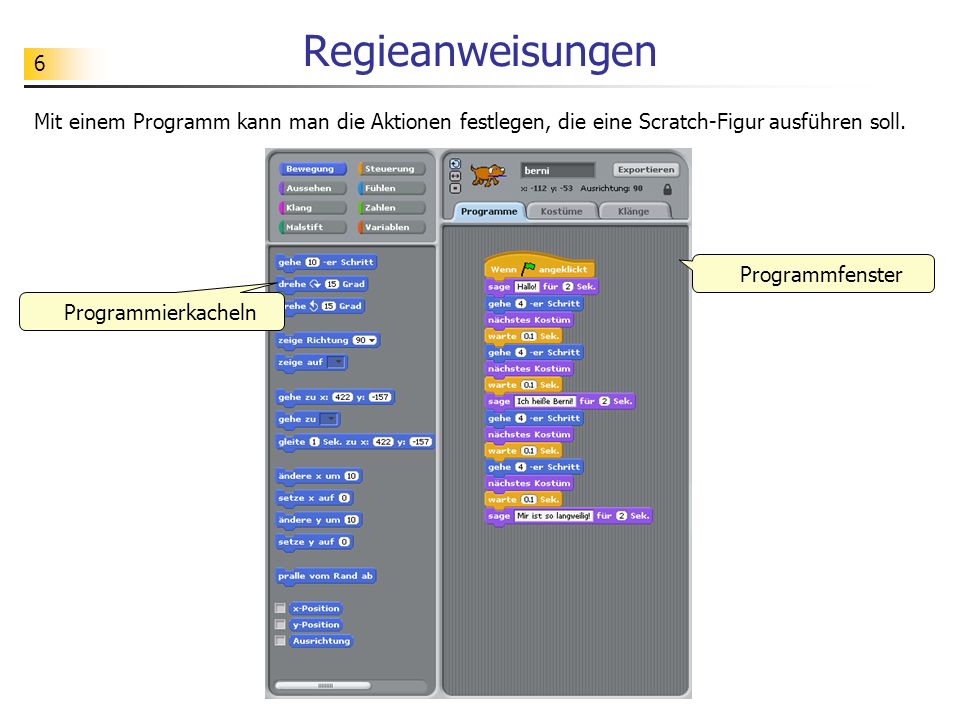

6 Regieanweisungen Mit einem Programm kann man die Aktionen festlegen, die eine Scratch-Figur ausführen soll. Programmfenster Programmierkacheln

7 Elementare Anweisungen
Anweisungen sind Bausteine zur Steuerung eines gegebenes Systems. Jedes System (so wie Scratch) stellt dem Benutzer sogenannte elementare Anweisungen bereit. Das sind die Anweisungen, die als Grundbausteine zur Verfügung stehen und die das System direkt ausführen kann. Ein Programm ist eine Folge von Anweisungen. Anweisung elementare Anweisung Programm

8 Einsatzkommandos Scratch-Objekte agieren nur, wenn sie dazu aufgefordert werden

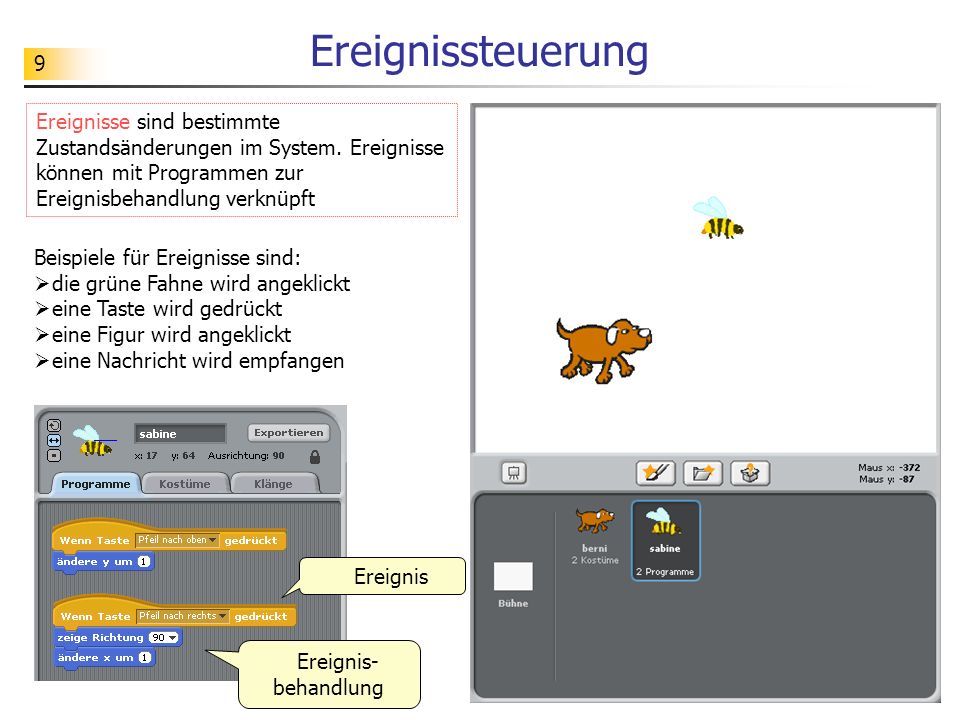

9 Ereignissteuerung Ereignisse sind bestimmte Zustandsänderungen im System. Ereignisse können mit Programmen zur Ereignisbehandlung verknüpft Beispiele für Ereignisse sind: die grüne Fahne wird angeklickt eine Taste wird gedrückt eine Figur wird angeklickt eine Nachricht wird empfangen Ereignis Ereignis-behandlung

10 Übungen Aufgabe Entwickeln Sie Scratch-Programme, die die bisher eingeführten Fachkonzepten verwenden (z. B. eine Hundeampel).

11 Teil 2 Entscheidungen

12 Zum Einstieg Oft gibt es Situationen, in denen der Ablauf davon abhängt, ob eine bestimmte Bedingung erfüllt ist oder nicht. Man benötigt dann Anweisungen zur Fallunterscheidung, um die unterschiedlichen Abläufe festzulegen. Mit den Pfeiltasten soll sabine nach rechts / links / oben / unten bewegt werden. Wenn sabine den rechten oder linken Rand berührt, dann soll sie sich umdrehen, sonst soll sie weiterfliegen. Beim oberen oder unteren Rand soll sie nicht weiterfliegen. Zusatz: sabine soll ebenfalls nicht weiterfliegen, wenn sie berni berührt.

13 Fallunterscheidungen
zweiseitige Fallunterscheidung einseitige Fallunterscheidung

14 Fallunterscheidungen
Bedingung Bedingung Anweisungs-sequenz Anweisungs-sequenz Anweisungs-sequenz

15 komplexe Bedingungen elementare Bedingung logischer Operator a nicht a
falsch wahr wahr falsch a b a und b falsch falsch falsch falsch wahr falsch wahr falsch falsch wahr wahr wahr a b a oder b falsch falsch falsch falsch wahr wahr wahr falsch wahr wahr wahr wahr nicht Negation Konjunktion und Disjunktion oder

16 Übungen Aufgabe Entwickeln Sie weitere Scratch-Programme, die die bisher eingeführten Fachkonzepten verwenden.

17 Teil 3 Wiederholungen

18 Zum Einstieg Oft gibt es Situationen, in denen ein Ablauf wiederholt durchgeführt werden soll. berni soll 20 Schritte weiterlaufen. berni soll bis zum Rand laufen.

19 Wiederholungen feste Anzahl von Wiederholungen bedingte Wiederholungen
Eine Wiederhole-anweisung mit vorgegebener Anzahl von Wiederholungen dient dazu, wiederholte Abläufe zu beschreiben, bei denen die Anzahl der Wiederholungen von vorneherein feststeht. Eine bedingte Wiederholeanweisung dient dazu, wiederholte Abläufe zu beschreiben, bei der die Anzahl der Wiederholungen vom Eintreten einer Bedingung abhängt. berni soll 20 Schritte weiterlaufen. berni soll bis zum Rand laufen.

20 bedingte Wiederholung
Zunächst wird überprüft, ob die angegebene Bedingung erfüllt ist. Ist das nicht der Fall, so werden die zu wiederholenden Anweisungen ausgeführt. Anschließend wird die Bedingung wieder überprüft und es beginnt der nächste Wiederholedurchgang. Erst wenn die Bedingung erfüllt ist, wird der Vorgang beendet. Bedingung Anweisungs-sequenz

21 Vorsicht: Varianten Scratch-Version Pascal: repeat
bis [Bedingung] wiederhole: [Anweisungssequenz] wiederhole: [Anweisungssequenz] bis [Bedingung] Scratch-Version Pascal: repeat

22 Vorsicht: Varianten Scratch-Version Python, Pascal: while
bis [Bedingung] wiederhole: [Anweisungssequenz] solange [Bedingung] wiederhole: [Anweisungssequenz] Scratch-Version Python, Pascal: while

23 Vorsicht: Endlosschleife
Bei einer Endlosschleife werden die zu wiederholenden Anweisungen - zumindest theoretisch - unendlich oft ausgeführt. Die Ausführung eines Programms mit einer Endlosschleife muss daher durch geeignete Maßnahmen unterbrochen werden.

24 Übungen Aufgabe Entwickeln Sie weitere Scratch-Programme, die die bisher eingeführten Fachkonzepten verwenden.

25 Teil 4 Kontrollstrukturen

26 Zum Einstieg Egal, wo sabine ist, wenn man berni anklickt, dann soll er zu sabine hinlaufen. Im vorliegenden Fall (siehe Abbildung) soll berni bis zur Wand laufen, sich dort umdrehen und dann weiterlaufen, bis er unterhalb von sabine ist. Fall 1: berni befindet sich rechts von sabine und schaut nach rechts Lösung: In diesem Fall muss berni bis zur Wand weiterlaufen, sich dort umdrehen und dann weiterlaufen, bis er unterhalb von sabine ist. Fall 2: ...

27 Schachtelung von Anweisungen
Das Programm zur Lösung des Problems benutzt eine ganze Reihe von ineinander geschachtelten Anweisungskacheln. Fall 1: berni befindet sich rechts von sabine und schaut nach rechts Lösung: In diesem Fall muss berni bis zur Wand weiterlaufen, sich dort umdrehen und dann weiterlaufen, bis er unterhalb von sabine ist. Fall 2: ...

28 Kontrollstrukturen Kontrollstrukturen dienen dazu, den Ablauf der Ausführungsschritte festzulegen. Wesentliche Kontrollstrukturen sind die Fallunterscheidung, die Wiederholung sowie die Sequenzbildung (Hintereinanderreihung). Fallunterscheidung Wiederholung Sequenzbildung

29 Teil 5 Variablenkonzept

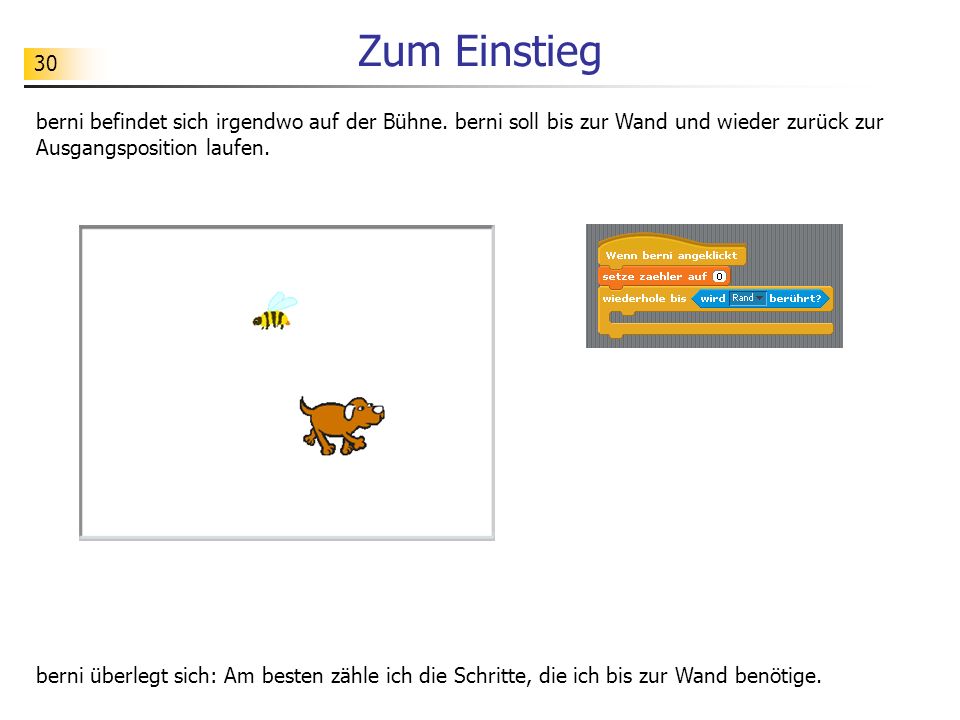

30 Zum Einstieg berni befindet sich irgendwo auf der Bühne. berni soll bis zur Wand und wieder zurück zur Ausgangsposition laufen. berni überlegt sich: Am besten zähle ich die Schritte, die ich bis zur Wand benötige.

31 Variablen Variablen dienen in der Informatik dazu, Daten zu verwalten, die in Speicherzellen abgelegt sind. Jede Variable hat einen Namen, mit dem man auf den in der zugehörigen Speicherzelle abgelegten Datenwert (den sog. Variablenwert) zugreifen kann. Variablenwert Variablenname

32 Wertzuweisung Eine Veränderung eines Variablenwerts bzw. des zugehörigen Speicherzelleninhalts kann mit Hilfe einer Wertzuweisung an die entsprechende Variable erfolgen. setze zaehler auf (zaehler + 1) Variable Term Auswertung einer Wertzuweisung: Erst wird der Wert des Terms mit Hilfe des aktuellen Variablenzustands ermittelt. Dieser Wert wird dann der Variablen als neuer aktueller Wert zugewiesen.

33 Terme Eine Wertzuweisung besteht aus einer Variablen (der ein Wert zugewiesen wird) und einem Term (der den zuzuweisenden Wert festlegt). Programm zur Bestimmung des Abstands zwischen berni und sabine. Terme können recht komplex werden. Sie können die gängigen Rechenoperationen, Zahlen, Variablen usw. enthalten und fast beliebig verschachtelt werden. Wichtig ist nur, dass der aktuelle Wert des Terms (hier bei Scratch) eine Zahl ist.

34 Datentyp Ein Datentyp beschreibt eine Menge von Datenobjekten, die alle die gleiche Struktur haben und mit denen die gleichen Operationen ausgeführt werden können. Term Wert: Zahl Bedingung Wert: Wahrheitswert Programm zur Bestimmung des Flächeninhalts des Rechtecks, das berni und sabine aufspannen. Zu verarbeitende Daten können von ganz unterschiedlichem Typ sein, z. B. Zahlen, mit denen man rechnen kann, oder Wahrheitswerte, die man mit logischen Operatoren verknüpfen kann.

35 Teil 6 EVA-Struktur

36 Zum Einstieg sabine kann ein vorgegebenes Hundealter in das entsprechende Menschenalter umrechnen. Eingabe-Variable Ausgabe-variable Verarbeitung Entwickeln Sie ein Programm mit Ein- und Ausgabevariable, bei dem ein Menschenalter in ein entsprechendes Hundealter umgerechnet wird.

37 Eingabe - Verarbeitung - Ausgabe
Programme, die eine EVA-Struktur aufweisen, verarbeiten Benutzereingaben und geben die Ergebnisse der Verarbeitung in einer für den Benutzer verständlichen Weise wieder aus. Eingabe-Variable Ausgabe-variable Verarbeitung sabine kann ein vorgegebenes Hundealter in das entsprechende Menschenalter umrechnen.

38 Übungen Aufgabe Entwickeln Sie weitere Scratch-Programme, die die bisher eingeführten Fachkonzepten verwenden.

39 Teil 7 Algorithmen

40 Zum Einstieg berni denkt sich eine Zahl zwischen 0 und 100 aus. sabine soll diese Zahl mit möglichst wenigen Rateversuchen herausfinden. Wenn sie einen Rateversuch macht und berni ihre Zahl nennt, so erhält sie als Rückmeldung eine der folgenden Nachrichten: "Treffer", "zu klein" bzw. "zu groß". Überlegen Sie sich eine Strategie, nach der sabine die Rateversuche machen soll. Entwickeln Sie geeignete Programme zur Durchführung des Spiels.

41 Algorithmus zum Ratespiel
Beim Ratespiel kann sabine folgendermaßen vorgehen. Sie merkt sich den Bereich, in dem die Ratezahl liegen muss. Zu Beginn ist das der Bereich Als Rateversuch nimmt sie immer die Zahl in der Mitte des Bereiches. Wenn sie die Rückmeldung "zu klein" erhält, dann passt sie den gemerkten Bereich an, indem sie ihren Rateversuch um 1 erhöht und diese Zahl als neue untere Grenze wählt. Analog verfährt sie, wenn sie die Rückmeldung "zu gross" erhält. Diese Schritte werden wiederholt, bis der Rateversuch der Ratezahl entspricht. Idee eingabe: ratezahl setze untere_grenze auf 0 setze obere_grenze auf 100 setze zaehler auf 0 setze geraten auf falsch wiederhole bis geraten = wahr: ändere zaehler um 1 setze rateversuch auf gerundet((untere_Grenze + obere_grenze)/2) wenn rateversuch = ratezahl: setze geraten auf wahr sonst: wenn rateversuch < ratezahl: setze untere_grenze auf (rateversuch + 1) setze obere_grenze auf (rateversuch - 1) ausgabe: zaehler Algorithmus

42 Algorithmus zum Ratespiel

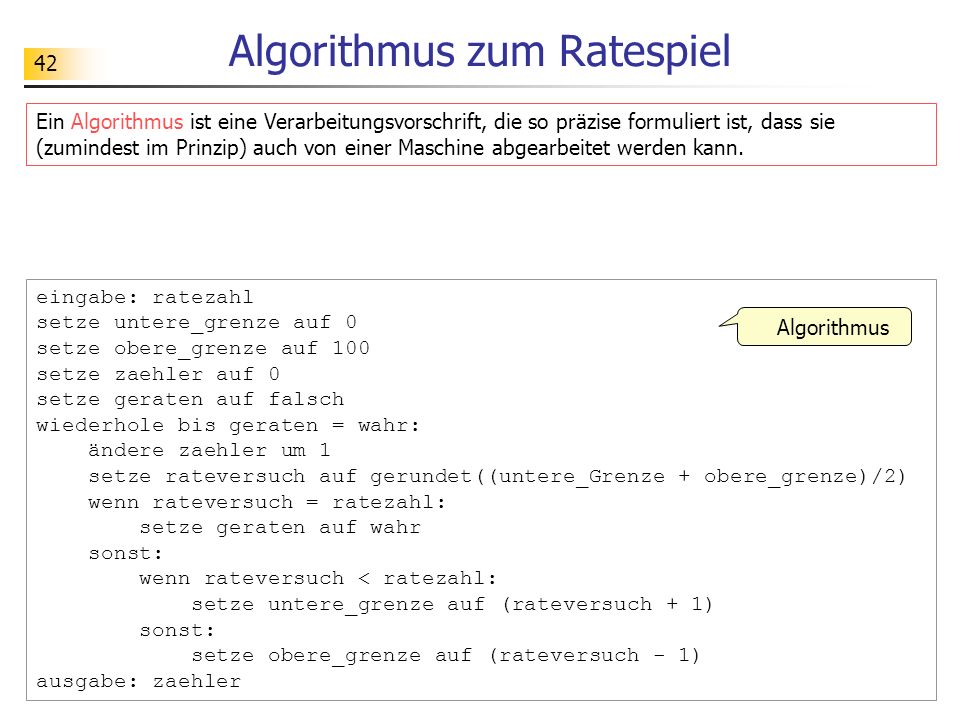

Ein Algorithmus ist eine Verarbeitungsvorschrift, die so präzise formuliert ist, dass sie (zumindest im Prinzip) auch von einer Maschine abgearbeitet werden kann. eingabe: ratezahl setze untere_grenze auf 0 setze obere_grenze auf 100 setze zaehler auf 0 setze geraten auf falsch wiederhole bis geraten = wahr: ändere zaehler um 1 setze rateversuch auf gerundet((untere_Grenze + obere_grenze)/2) wenn rateversuch = ratezahl: setze geraten auf wahr sonst: wenn rateversuch < ratezahl: setze untere_grenze auf (rateversuch + 1) setze obere_grenze auf (rateversuch - 1) ausgabe: zaehler Algorithmus

43 Implementierung eines Algorithmus
Eine Implementierung eines Algorithmus ist eine Übersetzung und Anpassung des Algorithmus in eine bestimmte Programmierwelt.

44 Übungen Aufgabe Entwickeln Sie eine interaktive Implementierung zum Algorithmus.

45 Teil 5 Teile und herrsche

46 Zum Einstieg berni und sabine wollen ein Problem aus der Wahrscheinlichkeitsrechnung lösen. Es geht bei diesem Problem um sogenannte Irrfahrten: Ein Teilchen startet in der Position 0 und springt jede Sekunde mit der Wahrscheinlichkeit 1/2 einen Schritt nach links oder rechts. Mit welcher Wahrscheinlichkeit endet die Irrfahrt nach genau n = 10 Schritten in der Position k (z. B. k = 0)? berni und sabine einigen sich, das Problem durch eine Simulation zu lösen. Die Irrfahrt wird dabei wiederholt durchgespielt. Gleichzeitig wird mitprotokolliert, wie oft ein bestimmtes Ereignis (z. B. Irrfahrt endet in der Position 0) eingetre-ten ist. Aus der Gesamtzahl der Wiederholungen und der Anzahl der Treffer (das sind die Simula-tionsdurchgänge, bei denen das Ereignis eingetroffen ist) lässt sich dann die gesuchte Wahrscheinlichkeit abschätzen. berni zu sabine: Wir teilen uns die Arbeit. Du bist für die Durchführung der Irrflüge zuständig, ich zähle mit und werte die Ergebnisse statistisch aus.

47 Problemzerlegung ALGORITHMUS simulation_durchfuehren
setze anzahl_fluege auf 0 setze anzahl_treffer auf 0 wiederhole 100 mal: ändere anzahl_fluege um 1 führe ALGORITHMUS irrflug_durchfuehren aus falls position = 0: ändere anzahl_treffer um 1 setze relative_haeufigkeit auf (anzahl_treffer / anzahl_fluege) Problem: Simulation durchführen ALGORITHMUS irrflug_durchfuehren setze position auf 0 setze flug_richtung auf 0 führe ALGORITHMUS position_zeigen aus wiederhole 10 mal: setze flug_richtung auf (zufallszahl von 0 bis 1) falls flug_richtung = 0: ändere position um 1 sonst: ändere position um -1 Teilproblem: Irrflug durchführen Teilproblem: Position anzeigen

48 Teile und Herrsche Teile und herrsche ist eine Problemlösestrategie, bei der ein Problem immer weiter in Teilprobleme zerlegt wird, bis sich diese einfach lösen lassen. Aus den Lösungen der Teilprobleme wird dann die Lösung des Gesamtproblems zusammengesetzt. Problem: Simulation durchführen Algorithmus: Simulation durchführen Teilproblem: Irrflug durchführen Algorithmus: Irrflug durchführen Teilproblem: Position anzeigen Algorithmus: Position anzeigen

49 Implementierung von Teilalgorithmen
ALGORITHMUS simulation_durchfuehren setze anzahl_fluege auf 0 setze anzahl_treffer auf 0 wiederhole 100 mal: ändere anzahl_fluege um 1 führe ALGORITHMUS irrflug_durchfuehren aus falls position = 0: ändere anzahl_treffer um 1 setze relative_haeufigkeit auf (anzahl_treffer / anzahl_fluege) ALGORITHMUS irrflug_durchfuehren setze position auf 0 setze flug_richtung auf 0 führe ALGORITHMUS position_zeigen aus wiederhole 10 mal: setze flug_richtung auf (zufallszahl von 0 bis 1) falls flug_richtung = 0: ändere position um 1 sonst: ändere position um -1 Aktivierung durch Nachrichten

50 Übungen Aufgabe Bearbeiten Sie analog ein selbst ausgedachtes komplexeres Problem.
