1 Trinkwassererwärmung
Weltmarktführer für effektive Trinkwassererwärmung Neuheiten

2 Thema des Abends Effektive Trinkwasser - Erwärmung
Vorteile der Trennung der Systeme Was ist dabei zu beachten Wer ist A. O. Smith

3 A.O. Smith - Geschichte A.O. Smith wurde gegründet 1874
Metallverarbeitung- Fahrräder / Kinderwagen 1906 Massenproduktion von Autoteilen für Henry Ford 1936 A.O.Smith patentiert Glas- lierung für Warmwasser Speicher. 2001 A O. Smith kauft State Industries. 2006 A.O. Smith kauft GSW

4 A.O. Smith - Heute Insgesamt 20.000 Mitarbeiter
Weltweit 52 Werke in 7 Ländern India

5 A.O. Smith emaillierte Speicher
A.O. Smith hat über 70 Jahre Erfahrung beim lieren von Warmwasserspeicher 6.5 Millionen Geräte pro Jahr – Liter Inhalt Jahresumsatz $ 2.1 Mrd Veldhoven ( NL) – Hauptsitz Europas – 80 Mitarbeiter Veldhoven (NL) – Produktionsstätte

6 A. O. Smith Produktion

7 Produktübersicht - Auswahl
Gas-Vorrats-Wasserheizer Haushaltsgeräte Gewerbliche Geräte Indirekt beheizte Speicher Bivalent (Solar) ITS Monovalent (Heizkessel) IT Vorratsbehälter (Fernwärmestationen) ST

8 Effektive Trinkwasser - Erwärmung
Warmes Wasser benötigen wir 12 Monate Heizung nur im Winter (6 – 7 Monate) Heizungsanlagen sind optimiert für das Heizen Trinkwasser Erwärmung hat spezielle Anforderungen

9 Warum Trennung der Systeme?
indirekt direkt

10 Lösungen für effektive TW - Erwärmung
TW – Erwärmer für gewerblichen Bedarf Nutzung der Brennwert Technologie verfügbar in unterschiedlichsten Baugrößen optimal für viele Anwendungen Maximaler Komfort bei Minimierung der Energiekosten

11 TW Erwärmung mit Cyclone - Effekt
Wärmetauscher im TW – Bereich dadurch optimale Wärmeübertragung im unteren Bereich Abkühlung unter den Abgas – Taupunkt = Brennwerteffekt Optimales Gas – Luft – Gemisch Brennwerteffekt bis ca. 70°C TW – Temp. regelbarer Temperaturbereich TW – 80°C .

12 Geräte mit Cyclone - Effekt
Baureihe BFC Baureihe TWI

13 Vorteile der Brennwert - Technologie
Wirkungsgrad 109% ( dt. Rechenweise) NOx-Klasse = 5 <30ppm BFC; SGE; SGS-Geräte mit Fremdstromanoden Kondensateffekt bis ca. 70ºC Wassertemperatur. Maximale Wassertemp. = 80ºC Minimaler Raumbedarf ca. 1 m² Abgasführung nach C63 Erd- bzw. Flüssiggas Legionellen Prävention nach DVGW VP670

14 Baureihe TWI Leistung 35 oder 45 kW Inhalt 129 oder 189 Liter
regelbarer Temperaturbereich TW – 85°C!!!! Brennwerteffekt bis ca. 70°C TW – Temp. Innenkessel aus Edelstahl Brauchwasserleistung Type TWI TWI 1. Stunde (40°) 1426 l 1908 l stetig (40°) 1264 l/h 1797 l/h TSP=65°C TKW= 10°C

15 Baureihe BFC Leistung Inhalt (l) Regelbarer Temperaturbereich TW (40 – 80°C) Brennwerteffekt bis ca. 70°C TW – Temp. Brauchwasserleistung Type 28kW 30kW 50kW 60kW 80kW 100kW 120kW 1. Stunde (40°) 1.100 l 1.387 l 1.832 l 2.089 l 2.799 l 3.262 l 3.800 l stetig (40°) 873 l/h 936 l/h 1.400 l/h 1.708 l/h 2.348 l/h 2.860 l/h 3.200 l/h TSP=65°C TKW= 10°C

16 Energie – Effizienz / Jahresnutzungsgrad

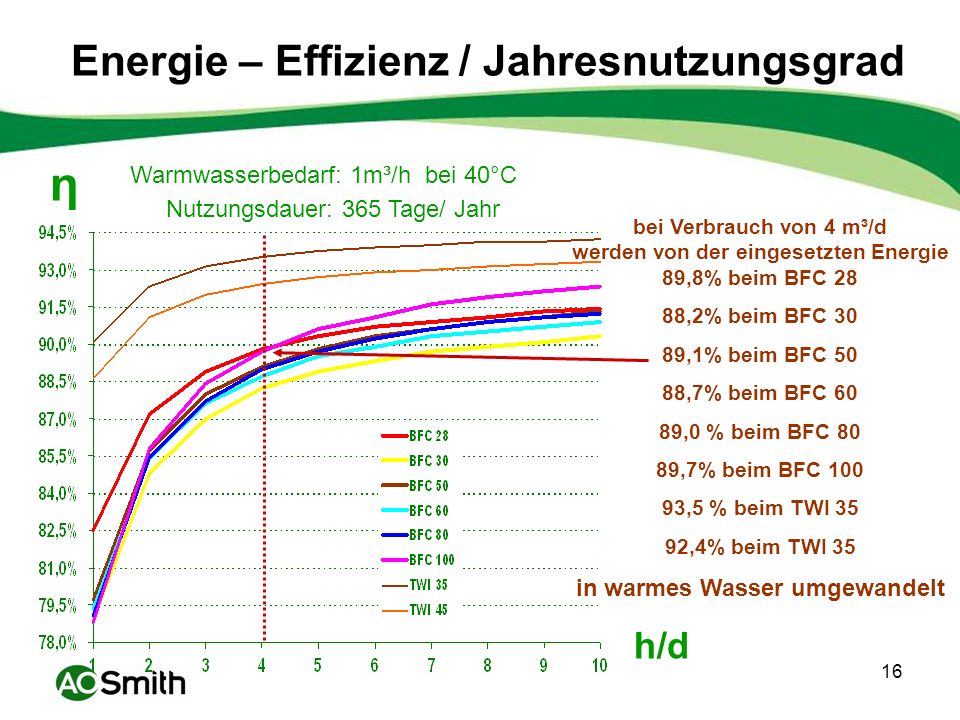

η Warmwasserbedarf: 1m³/h bei 40°C Nutzungsdauer: 365 Tage/ Jahr bei Verbrauch von 4 m³/d werden von der eingesetzten Energie 89,8% beim BFC ,2% beim BFC ,1% beim BFC ,7% beim BFC ,0 % beim BFC ,7% beim BFC 100 93,5 % beim TWI 35 92,4% beim TWI 35 in warmes Wasser umgewandelt h/d

17 Neuheiten Basisreihe Baureihen BFC SGE SGS

18 Allgemeine Bemerkungen
Beide Geräte haben eine identische Regelung (Basis BFC – Thermo – Kontroll) 1 externe Connection - Box wird mitgeliefert Diese Connection - Box kommuniziert mit der Thermo-Kontroll Die Thermo-Kontroll ist das Kontroll- & Wiedergabeteil von der Gesamtinstallation . Brennernutzung wird minimiert. Temperatureingabe nach Kundenwunsch (40 …80°C) Solarertrag bis zu 80° C möglich.

19 A. O. Smith Solar Lösungen
SGE

20 SGE System SGE basiert auf der BFC - Gerätetechnologie
SGE ist ein Solar – Gas Gerät mit integriertem Solarwärmetauscher ca. 1,15 m² Maxmaler Solarertrag / Leistungsaufnahme ca. = 30kW) 2 Versionen 40 oder 60 kW Gas befeuert Integrierte Regelung für das komplette System Sehr wenig Raumbedarf ca. 1,0 m² Temperatureingabe nach Kundenwunsch (40 …80°C) Solarertrag bis zu 80° C möglich.

21 regelbarer Temperaturbereich TW (40 – 80°C)

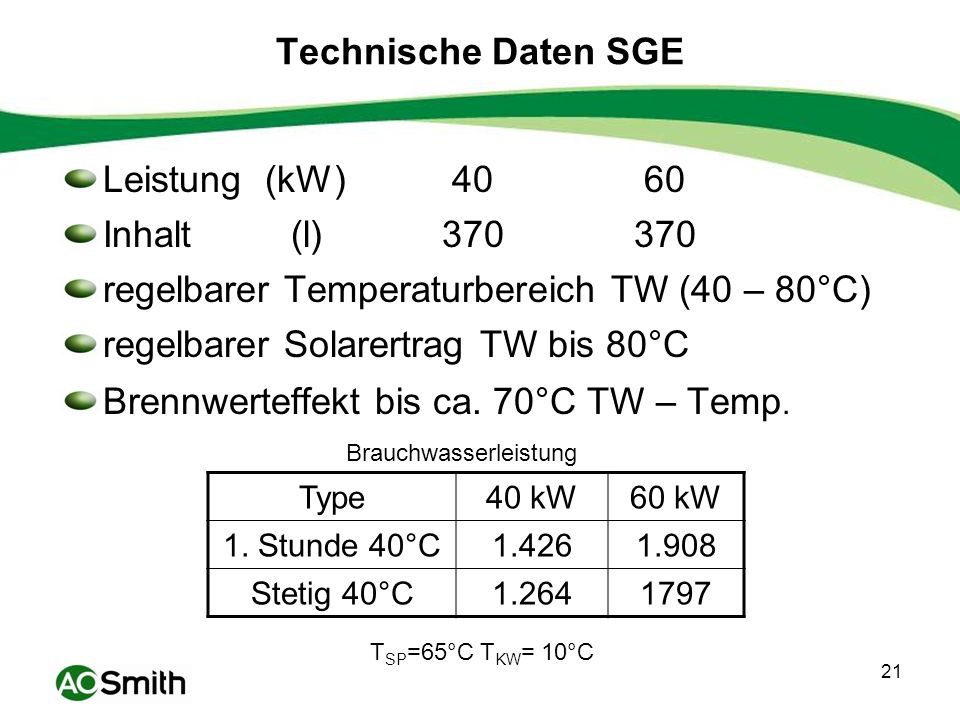

Technische Daten SGE Leistung (kW) Inhalt (l) regelbarer Temperaturbereich TW (40 – 80°C) regelbarer Solarertrag TW bis 80°C Brennwerteffekt bis ca. 70°C TW – Temp. Brauchwasserleistung Type 40 kW 60 kW 1. Stunde 40°C 1.426 1.908 Stetig 40°C 1.264 1797 TSP=65°C TKW= 10°C

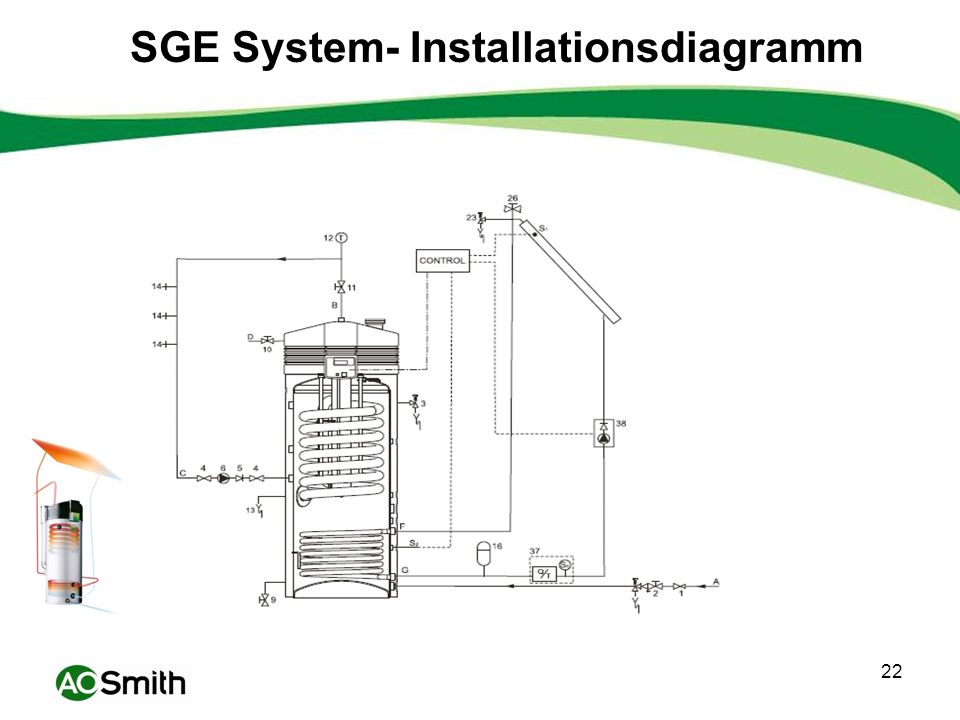

22 SGE System- Installationsdiagramm

23 AO Smith Solar Systeme SGS

24 SGS System SGS basiert auf der BFC - Gerätetechnologie
SGS ist ein Solar – Gas Gerät ohne Solarwärmetauscher Immer in Verbindung mit einem IT Speicher lieferbar ( 300 … Liter) Komplette Baureihe (28 …….120 kW) Integrierte Regelung für das komplette System Sehr wenig Raumbedarf ca. 1,0 m² Temperatureingabe nach Kundenwunsch (40 …80°C) Solarertrag bis zu 80° C möglich.

25 Technische Daten SGS Leistung (kW) 28 30 50 60 80 100 120
Inhalt (l) regelbarer Temperaturbereich TW (40 – 80°C) regelbarer Solarertrag TW bis 80°C Brennwerteffekt bis ca. 70°C TW – Temperatur Brauchwasserleistung Type 28kW 30kW 50kW 60kW 80kW 100kW 120kW 1. Stunde 40°C 1.105 l 1.411 l 1.840 l 2.143 l 2.844 l 3.331 l 3.800 l Stetig 40°C 922 l/h 988 l/h 1.474 l/h 1.801 l/h 2.475 l/h 3.015 l/h 3.600 l/h TSP=65°C TKW= 10°C

26 SGS System- Installation

27 Verkauf in Deutschland
Gebiet Name mobil Telefon BRB/BLN Hr. Peters BY/BW Hr. Staudt HE/SAA/RP Hr. Zündel SAX/THÜ Hr. Lenk NRW Hr. Mark NSA/HH/HB Hr. Wennemann
