1 1 Die Lehre über Service Orientierte Architekturen (SOA) - Eine Entwicklungsgeschichte – Hartmut Wedekind (Erlangen) Gliederung: 1. Die Entwicklung aus dem Prozedurkonzept bis zum vier-stufigen Aufbau (2001) 2. Und dann kam BPEL (2002) 3. Und nun kommt BPMN 2.0 (2011)

2 1. Die Entwicklung aus dem Prozedur-Konzept bis zum vier-stufigen Aufbau (2001) 1.1 Die Trennung von Argument und Funktion bei Frege ( ) (Gottlob Frege: Funktion und Begriff, 1891) Mathematik: f(x) = 1 + x 2 (vor der Trennung) f(.) = 1 + (.) 2 (nach der Trennung mit x als Argument und f(.) als Funktion) (.) heißt Leerstelle, vom logischen Standpunkt das blanke Nichts, wie eine isolierte Variable x. Frege sagte für (.) auch Platzhalter. f(.) heißt bei Frege ungesättigte Funktion, die keinen Wahrheitswert haben Nach der Sättigung gilt z.B.: f (3) = 10 wahr. Dies ist eine wahre Aussage. f (3) = 11 falsch. Dies ist eine falsche Aussage. 2

3 Sprache :Caesar eroberte Gallien ( Aussage) (.) eroberte Gallien (Aussagefunktion, ungesättigt) oder (x) eroberte Gallien (Aussagefunktion) x = Objektvariable, die bei Sättigung einen Nominator z. B. einen Eigennamen Caesar annehmen kann. Es gilt nach der Sättigung: Caesar eroberte Gallien wahr Augustus eroberte Gallien falsch Ich kann die ungesättigten Funktionen aussortieren und einem Bereich zuordnen, den ich Server nenne. Argumente werden ebenfalls als Lieferanten einem Bereich zugeordnet und den nenne ich Client. Und schon ist sie da: Die Client Server Architektur ( besser mit Aufbau bezeichnet) 3

4 1.2 Remote Procedure Call (RPC, manchmal auch RFC mit F für Function) Call (zweistellig) ist eine Aufforderung. Caller (der Rufer) ist der Client (aktiv). Zur Kolonialzeit: Master Callee (der Angerufene) ist der Server (passiv). Zur Kolonialzeit : Slave Es ist an eine synchrone (gleichzeitige) Kommunikation gedacht. Nicht asynchron(verschoben). Der Fernaufruf: Eingeführt 1984: Andrew D. Birrell, Bruce Jay Nelson; Xerox Palo Alto Research Center (Hrsg.): Implementing Remote Procedure Calls. ACM Transactions on Computer Systems, Vol.2 No.1, February 1984, Seiten 39-49, 1984 (http://www.cs.yale.edu/homes/arvind/cs422/doc/rpc.pdf).http://www.cs.yale.edu/homes/arvind/cs422/doc/rpc.pdf Mit RPC wird der Begriff stub eingeführt. Wikipedia: A stub in distributed computing is a piece of code used for converting parameters passed during a Remote Procedure Call (RPC).distributed computingRemote Procedure CallRPC Statt Parameter darf man weltweit auch Argumente sagen. 4

5 Und dann kam 1990 CORBA der OMG: Wikipedia sagt: Die Common Object Request Broker Architecture (CORBA, englisch für Allgemeine Architektur für Vermittler von Objekt-Anforderungen) ist eine Spezifikation für eine objektorientierte Middleware, deren Kern ein sog. Object Request Broker, der ORB bildet, und die plattformüber- greifende Protokolle und Dienste definiert. Sie wird von der Object Management Group (OMG) entwickelt. CORBA-konforme Implementierungen vereinfachen das Erstellen verteilter Anwendungen in heterogenen UmgebungenenglischSpezifikationobjektorientierte MiddlewareObject Request BrokerProtokolleDiensteObject Management Groupverteilter Anwendungenheterogenen Damit hätten wir eine 3. Schicht (Communication), eingeklemmt zwischen Client und Server Als Begriff wird SOA 1996 von Gartner eingeführt Gartner ist ein Anbieter, der Marktforschungsergebnisse und Analysen über die Entwicklungen in der IT anbietet (laut Wikipedia)MarktforschungsergebnisseAnalysenIT 5

6 Wo bleibt die 4. Schicht? Sie entsteht durch die große Spaltung des klassischen Servers (so um 2000) in Application Server und Database Server mit dem Aufkommen des Begriffs Business logic Jim Gray glaubte noch, die Business Logic in Stored Procedures innerhalb einer DB unterbringen zu können. (Jim Gray: The Revolution in DB-Architecture (2004). U.a. sagte er mit Blick auf die Stored Procedures The integration of languages with databases eliminates the inside-the-database/outside-the- database dichotomy that we have lived with for the last 40 years." Das war ein Irrtum! Auch Päpste können sich irren 6

7 Das Zustandekommen des Begriffs Application Server ist schillernd. Jablonski e.a. (Web Application and Platform Architectures(2004) verweisen auf den berühmten Monson-Haefel: EJB (2001) Application Server i. e. S. = def EJB-Server = def Business Logic-Server Application Server i. w. S. 0=def EJB-Server + Web-Server + DB-Server Das ist die Java Plattform J2EE bzw. heute Java Enterprise Edition 5 für Frameworks wie JBoss, Netweaver W7

8 2. Und dann kam BPEL (2002) Wikipedia Die WS-Business Process Execution Language (BPEL) ist eine XML-basierte Sprache zur Beschreibung von Geschäftsprozessen, deren einzelne Aktivitäten durch Webservices implementiert sind.XMLSpracheGeschäftsprozessenWebservices Die im Jahr 2002 von IBM, BEA Systems und Microsoft eingeführte Sprache wird zur Beschreibung der Orchestrierung von Webservices verwendet. Die Beschreibung selbst wird ebenfalls in Form eines Webservice bereitgestellt und kann als solcher verwendet werden.IBMBEA SystemsMicrosoftOrchestrierung Durch die Abstraktion mittels BPEL kann die Schnittstelle eines übergeordneten Webservice beschrieben werden, der die an einem Prozess beteiligten Webservices steuert, beispielsweise in welcher Reihenfolge Nachrichten eintreffen müssen. WS-BPEL ist Teil der sogenannten WS-*-SpezifikationenSchnittstelleWS-* BPEL ist eine Programmiersprache ohne Grafik 8

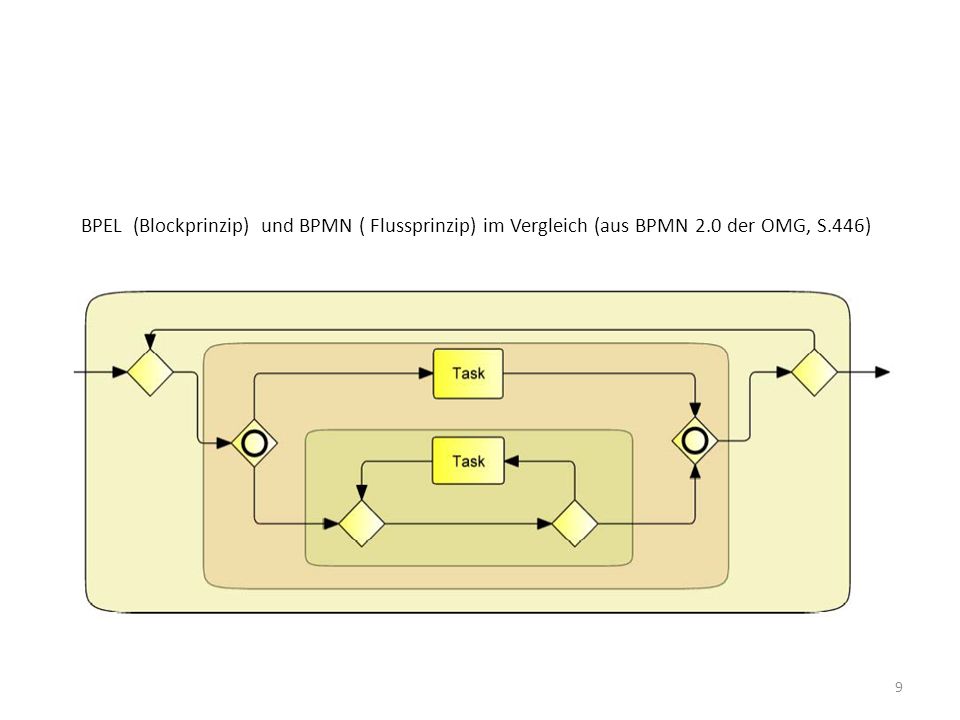

9 BPEL (Blockprinzip) und BPMN ( Flussprinzip) im Vergleich (aus BPMN 2.0 der OMG, S.446) 9

10 Jusuttis (2008) SOA in der Praxis führt SOA als eine Entwicklungsmethodologie bottom-up ein. entnommen aus : N. Jusuttis SOA in der Praxis (2008), S.89 10

11 Enterprise Service Bus (ESB), nach Wikipedia: Wörtlich übersetzt dient ein Enterprise Service Bus dazu, mittels eines Datenbusses Dienste in einem Netzwerk eines Unternehmens zur Verfügung zu stellen. [1] Im deutschen Sprachraum hat sich jedoch keine Übersetzung durchgesetzt. Enterprise Service Bus ist heute als Begriff der deutschen Fachsprache allgemein akzeptiert. Auch wenn der Name anderes suggeriert, ist das Prinzip auch außerhalb der Anwendungslandschaft eines Unternehmens (engl. enterprise) gültig. [1] Der Begriff Enterprise Service Bus wurde 2002 durch die Firma Gartner geprägt. [2]Gartner [2] Vorläufiger Höhepunkt war das SOA-Manifesto (2009), verfasst von den SOA-Stars : Erl, Josuttis, Krafzig u.a. 11

12 Aber es kam die Lose Kopplung zwischen Anwendung (Frontend) und System (Backend). Lose Kopplung versus Enge Kopplung (nach Josuttis (2008) bzw. Krafzig (2004): Tabelle: Formen loser Kopplung (aus Josuttis 2008, bzw. Krafzig 2004) 12

13 3. Und nun kommt BMPN 2.0 (2011) ( vor allem die Dissertation von Volker Stiehl (Darmstadt 2011) : Lose Kopplung Top Down Entwurf (ohne BPEL) Applikation in BPMN 2.0 modelliert und in einem Java EE -Framework (z.B. Netweaver, JBoss, Spring) in Einsatz gebracht (deployed). Von SOA zu POA (Process Oriented Architecture) zu PDA (Process Driven Architecture, Deutsch: Prozessgesteuerte Architektur) 13

14 Architektur von Verbundanwendungen (composite application) nach Volker Stiehl 14 Systeme Geschäftsprozesse Service- Bereitstellung Servicevertrag- Implementierungs -schicht Geschäftsobjekte & Dienste Benutzeroberflächen Verbundanwendung BACKEND Rolle 1 Business Partner UI App. Service SVIServicevertrag-Implementierung SVIS Schritt 1Schritt 2Schritt 3 Step 4 UI App. Service SVI Applications Legacy/DB Services App. Service UI Services SAP 3 rd Party/DB Schritt 4Schritt 5Schritt 6Schritt 7Schritt 8 Rolle 2Rolle 3Rolle 4 Servicevertrag definiert durch Verbundanwendung SVI Services

15 Vereinfachte Darstellung (Vorher) (Seiten entnommen aus V.Stiehl :http://tuprints.ulb.tu- darmstadt.de/2751/ 15

16 Vereinfachte Darstellung ( Nachher) 16

17 2-Schichten Modell 17

18 3-Schichten Modell 18
