1 Inhalt Typische Experimente am FZK: Spulentest
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Inhalt Typische Experimente am FZK: Spulentest Stratosphärenuntersuchung Gasanalyse Ultraschalldiagnose Anforderungen für ein skalierbares Prozessleitsystem

2 TOSKA: Test von supraleitenden Spulen
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) TOSKA: Test von supraleitenden Spulen

3 MIPAS: Atmosphärische Spurengase und Fernerkundung
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) MIPAS: Atmosphärische Spurengase und Fernerkundung Balloon Gondola Line of Sight 500 km Interfero Stratosphere -meter 1.5 m rad Earth

4 Pipeline-MOLCH Forschungszentrum Karlsruhe Technik und Umwelt
Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Pipeline-MOLCH

5 Gasanalyse mit KANGAROO
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Gasanalyse mit KANGAROO SAW Aroma and Gas Analyzing System (SAGAS) Karlsruher Mikro Nase (KAMINA)

6 Visuali-sierung der Ergebnisse

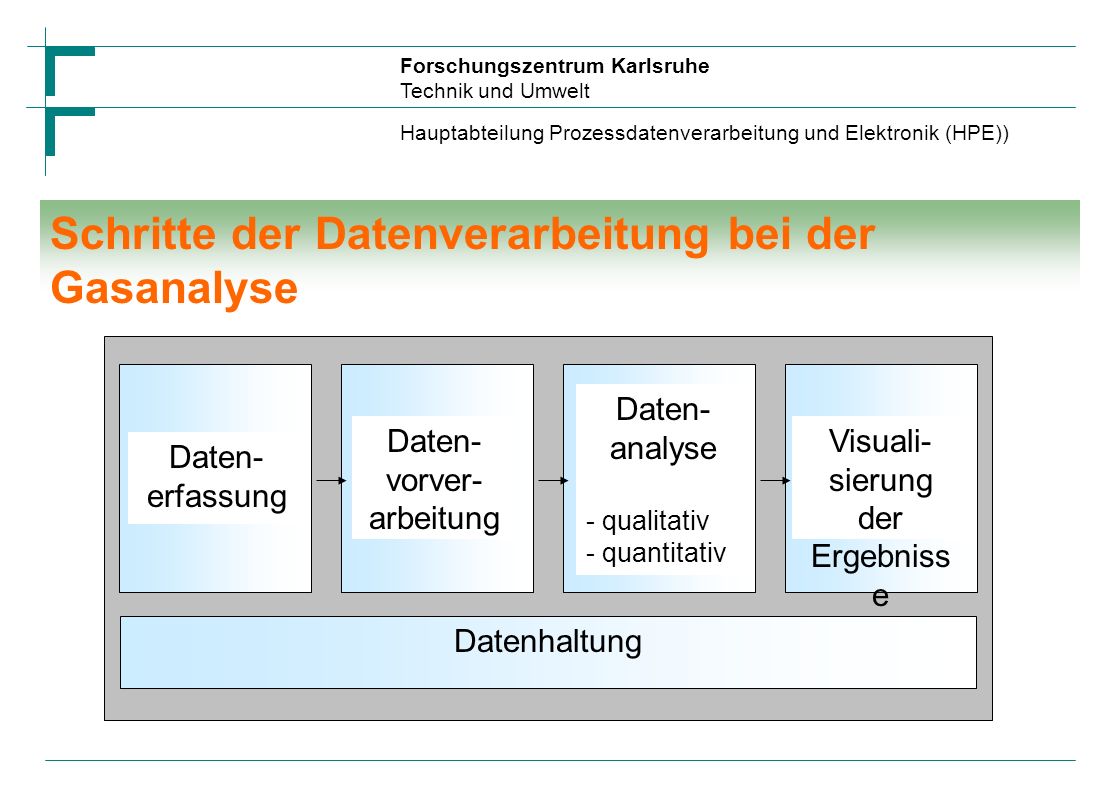

Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE)) Schritte der Datenverarbeitung bei der Gasanalyse Daten-analyse - qualitativ - quantitativ Daten- vorver-arbeitung Visuali-sierung der Ergebnisse Daten-erfassung Datenhaltung

7 Systemarchitektur der SAW-Gasanalyse
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Systemarchitektur der SAW-Gasanalyse

8 Vergleich der Anwendungen
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Vergleich der Anwendungen MIPAS TOSKA MOLCH KANGAROO online offline online offline Controller PC Echtzeit ja nein nein ja nein ja (slow) nein (slow) Betriebssyst Lynx NT, NT, nein NT nein NT Solaris Lynx Hardware Transp, PC, PC, VAX Transp, PC C166 PC PC Workst PwrPC, Shark # Kanäle ca 20 Spektren ca US-Bilder + Spektr # Benutzer ca ca Schnittst-HW Transp- Ethernet Ethernet, Transp- Ethernet proprietär RS 232 Link CAMAC, Link VME Schnittst-SW proprietär TCP/IP TCP/IP, proprietär Web proprietär proprietär Web

9 Systemarchitektur 3-Schichten-Modell GUI Application Database
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Systemarchitektur 3-Schichten-Modell GUI Application Database MVC-Modell Model View Controller

10 Systemarchitektur eines Prozessleitsystems
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Systemarchitektur eines Prozessleitsystems online offline Application Application Devices Clients Control Interface Control Interface Data Input Visualize Database Database

11 Anforderungen an ein Prozessleitsystem
Forschungszentrum Karlsruhe Technik und Umwelt Hauptabteilung Prozessdatenverarbeitung und Elektronik (HPE) Anforderungen an ein Prozessleitsystem 1. Wiederverwendbarkeit von altem C-/C++/JAVA-Code 2. Möglichkeit des embedded control, dh ohne Benutzeroberfläche und als Teil eines anderen Systems 3. skalierbares System: Behandlung großer und kleiner Systeme ( Kanäle und mehr) 4. Zugriff auf eine Datenbank (über JDBC oder ODBC) 5. Betriebssystemunabhängig (wenigstens Windows, Linux, evtl Echtzeit) 6. Visualisierung über Web-Browser 7. Benutzerverwaltung mit eigenen Profilen für verschiedene Benutzer 8. Unterstützung vieler Hardware-Komponenten (über JINI, OPC, zur Not VME, PCI, CPCI, Feldbusse) 9. Verfügbarkeit mathematischer Funktionen, Regler-Funktionen, Visualisierungsroutinen, Treiber, ... 10. offenes System, modularer Aufbau des Systems, Software-Komponenten (JAVA-Beans, ActiveX)
