1 1 / 18 BlinkenBone Computersimulation steuert echtes Frontpanel an am Beispiel von SimH und PDP-11 Panels – Live show – Technik * * * Jörg Hoppe retrocmp.com

2 2 / 18 BlinkenBone? Blinkenlight panels Micro-Linux-Rechner BeagleBone

3 3 / 18 Blinkenlight panels 1 Bedienconsolen von alten Rechnern. direkter Zugriff auf Speicher und Register, CPU. Debugging, boot loader später alpha- numerisch, µP

4 4 / 18 Blinkenlight panels 2 VCF 7 (Pavl Zachary) Souvenir bei Verschrottung beliebte Sammlerstücke

5 5 / 18 Blinkenlight panels 3 Die Preise steigen …

6 6 / 18 Blinkenlight panels 4 Suchtpotential!

7 7 / 18 Blinkenlight panels 5 Blinkenlights blinken nicht mehr verschiedene Projekte zur Wiederbelebung Simulation + I/O Elektronik BlinkenBone 2012

8 8 / 18 Demos PDP-11/40 panel an SimH Lauflichtprogramm: Blinkenlight Hello world Memory: octal, ADDRESS, DATA, EXAM, DEPOSIT CPU: HALT,CONT UNIX V6 Terminal input routinen, ken, cc –f prime.c Download auf retrocmp.com

9 9 / 18 Hardware Software-panel ! Echtes Panel an SimH? Panel + I/O board + Bus + Adapter + BeagleBone

10 10 / 18 BlinkenBoard 1 I/O board = BlinkenBoard 11 x 8bit output drivers, 5 x 8bit input register bis 80V PC-Netzteil 32 BlinkenBoards parallel: BlinkenBus Addressraum 512 register, 2816 Lampen, 1200 Schalter

11 11 / 18 BlinkenBoard 2 Warum soviele I/O? IBM 360/91 im CHM

12 12 / 18 BlinkenCape Micro-Linux-Rechner BeagleBone erzeugt BlinkenBus- Signale Adapterplatine = BlinkenCape: 4 x RS232, BlinkenBus Linux kernel Treiber, /dev/blinkenbus

13 13 / 18 Blinkenlight API Schnittstelle SimH panel: Client-Server, Netzwerk, RPC BeagleBone oder panel-Simulation als passiver server SimH als aktiver client Interface Blinkenlight API: controls statt Einzelsignale C oder Java, MS-Windows, PC-Linux, ARM-Linux

14 14 / 18

15 15 / 18 Ausblick BlinkenBone-Projekte werden unterstützt. Platinen auf Anfrage Schule, Lehre IBM 360/30, UNIVAC, PDP-12 BlinkenBone Teil von SimH PDP-10 KI10

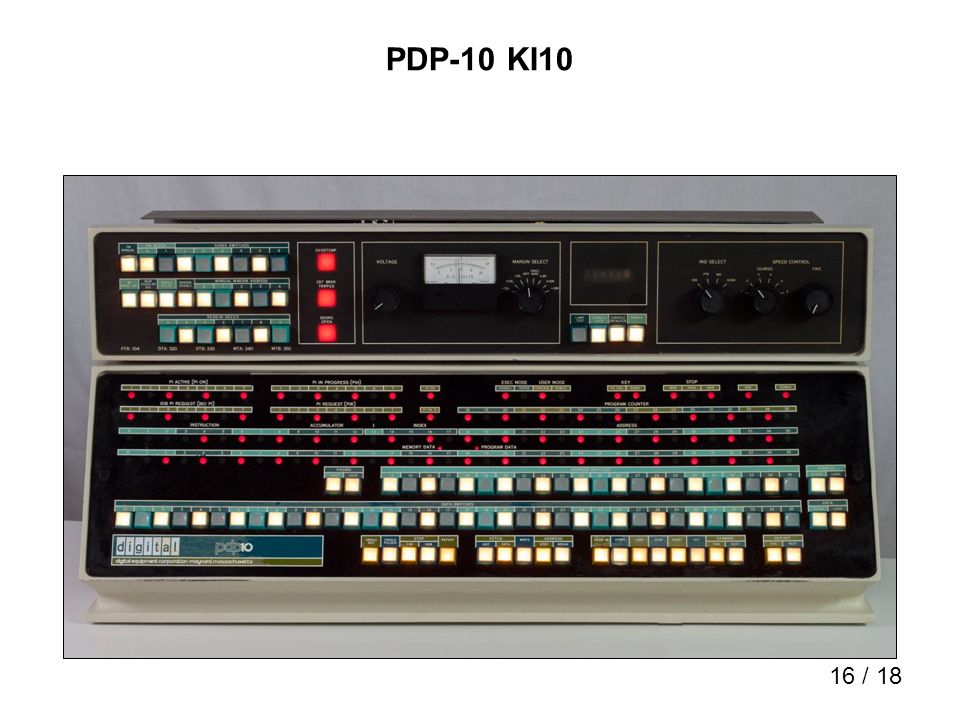

16 16 / 18 PDP-10 KI10

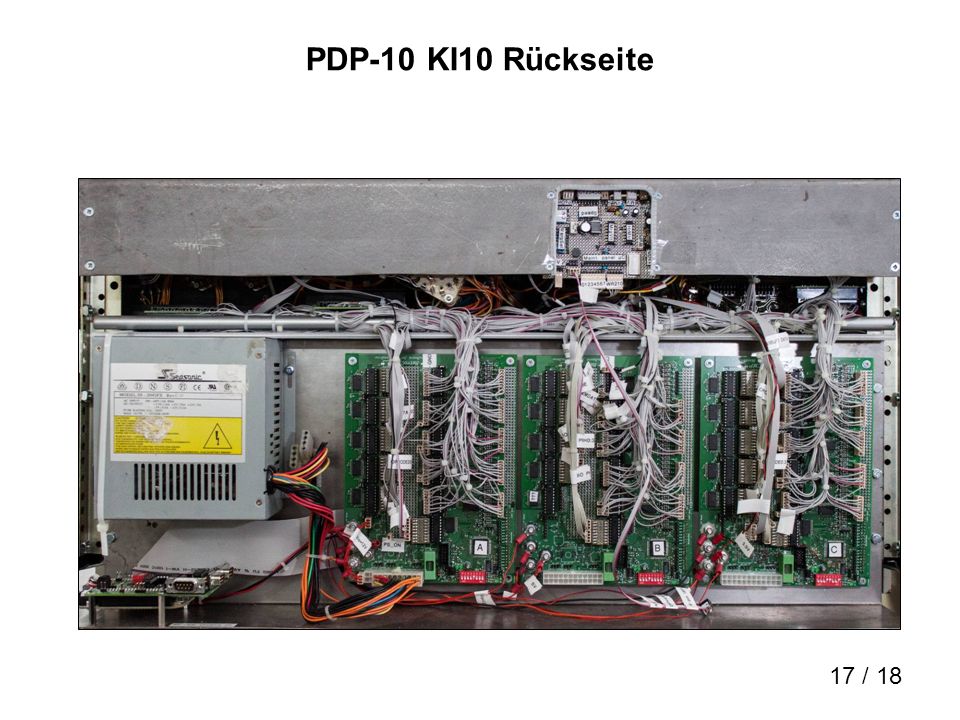

17 17 / 18 PDP-10 KI10 Rückseite

18 18 / 18 Danke für die Aufmerksamkeit! Danke an Thomas Höffken fürs Herstellen der Hardware Danke an das Computer Cabinet Göttingen für die Hardware-Leihgaben: Webauftritt und Downloads : Fragen, Anmerkungen ?
