1 Rechneraufbau & Rechnerstrukturen, Folie 13.1 © W. Oberschelp, G. Vossen W. Oberschelp G. Vossen Kapitel 13

2 Rechneraufbau & Rechnerstrukturen, Folie 13.2 © W. Oberschelp, G. Vossen 13. Parallelrechner-Architekturen Übersicht SIMD-Architekturen MIMD-Architekturen Netzwerk-Architekturen

3 Rechneraufbau & Rechnerstrukturen, Folie 13.3 © W. Oberschelp, G. Vossen Flynn-Klassifikation

4 Rechneraufbau & Rechnerstrukturen, Folie 13.4 © W. Oberschelp, G. Vossen Parallelrechner SIMDMIMDNetzwerke Shared Memory Distributed Memory Shared Memory Distributed Memory ClusterGrid Virtuell NUMA Real UMA ccNUMA COMA NOWBeowulf Hier verwendete Klassifikation von Parallelrechnern

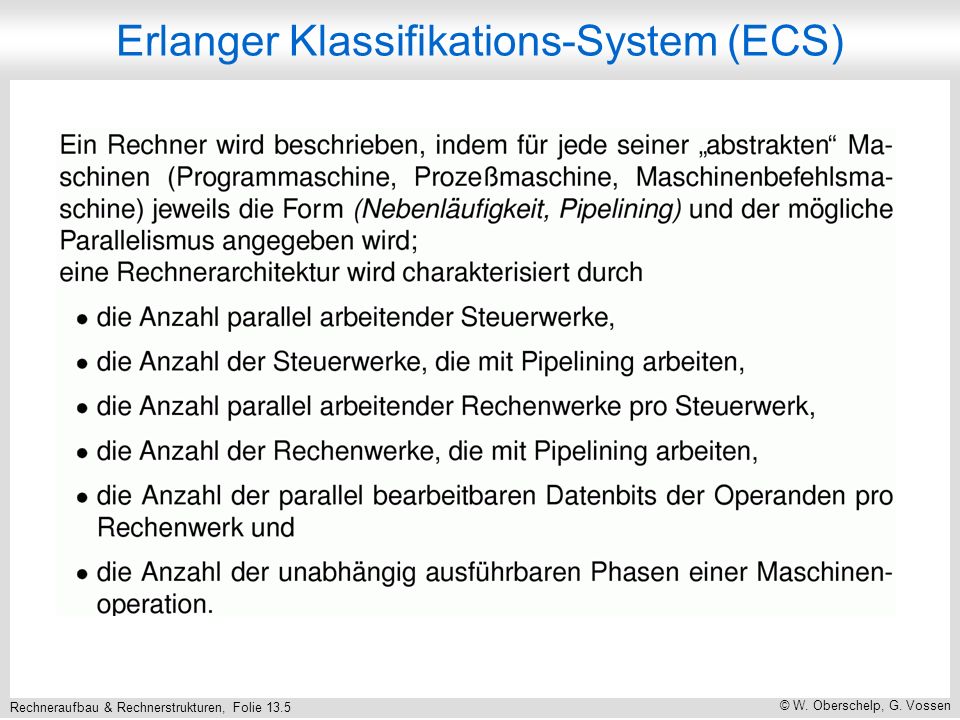

5 Rechneraufbau & Rechnerstrukturen, Folie 13.5 © W. Oberschelp, G. Vossen Erlanger Klassifikations-System (ECS)

6 Rechneraufbau & Rechnerstrukturen, Folie 13.6 © W. Oberschelp, G. Vossen 13. Parallelrechner-Architekturen Übersicht SIMD-Architekturen MIMD-Architekturen Netzwerk-Architekturen

7 Rechneraufbau & Rechnerstrukturen, Folie 13.7 © W. Oberschelp, G. Vossen Feldrechner mit lokalen Speichern

8 Rechneraufbau & Rechnerstrukturen, Folie 13.8 © W. Oberschelp, G. Vossen Feldrechner mit globalen Speichern

9 Rechneraufbau & Rechnerstrukturen, Folie 13.9 © W. Oberschelp, G. Vossen Feldrechner-Beispiel: Illiac IV

10 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen Vektorrechner-Beispiel: Cray-1

11 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen 13. Parallelrechner-Architekturen Übersicht SIMD-Architekturen MIMD-Architekturen Netzwerk-Architekturen

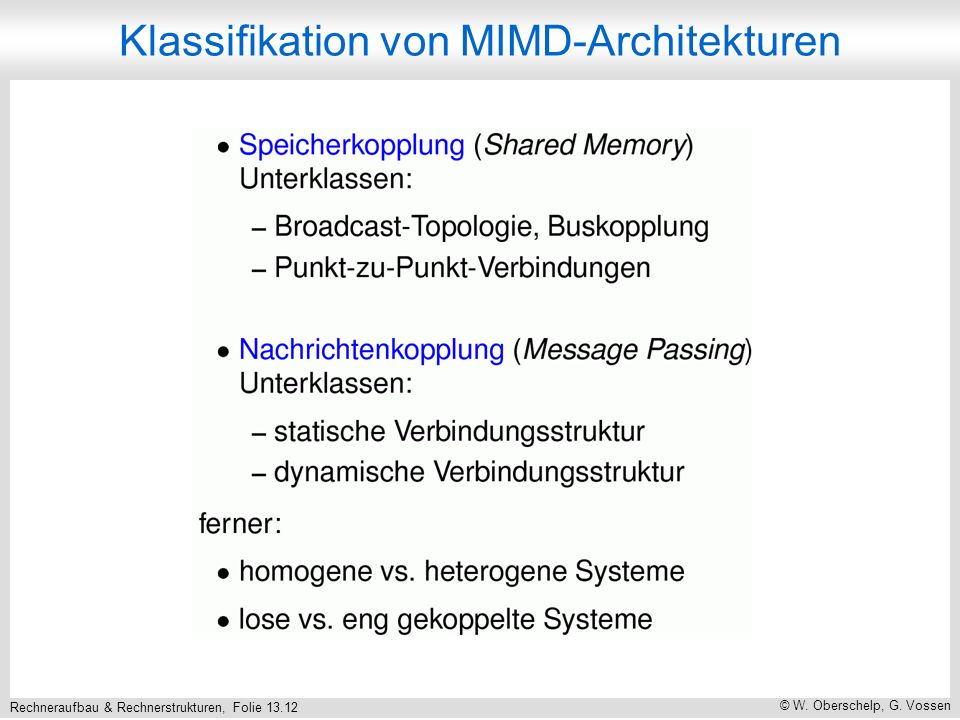

12 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen Klassifikation von MIMD-Architekturen

13 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen MIMD-Organisation mit einem Bus

14 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen Netzwerkgekoppelter MIMD-Rechner

15 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen Proz. Speicher Proz. Speicher Proz. Speicher..... Verbindungsnetzwerk Peripherie MIMD-Rechner, bestehend aus Prozessor-Clustern

16 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen Beispiel Speicherkopplung. Cray X-MP2

17 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen 4x4-Torus-Verbindung

18 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen Rack Foundry Switch Rack Foundry Switch Rack OC48 OC12 OC48 OC12 Google-Cluster in der Draufsicht

19 Rechneraufbau & Rechnerstrukturen, Folie © W. Oberschelp, G. Vossen Ende Kapitel 13
