1 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Praktikum Radialventilator/Staubsauger 1

2 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Klassifizierung von Strömungsmaschinen 2 strömende Fluide inkompressible Strömungen Ma < 0,3 In Luft c < 100 m/s In Wasser p < 100 bar, T < 50°C ∆ ρ < 5% kompressible Strömungen Ma > 0,3 In Luft c > 100 m/s In Wasser p > 100 bar, T > 50°C ∆ ρ > 5% hydraulische Strömungsmaschinen thermische Strömungsmaschinen Wasser- turbinen PumpenVentilatorenWindkraft- anlagen Hochdruck- verdichter Dampf- und Gasturbinen Staubsauger

3 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Herstellerangaben 3 Quelle: Quelle: Hersteller von Radialventilatoren Hersteller von Staubsaugergebläsen

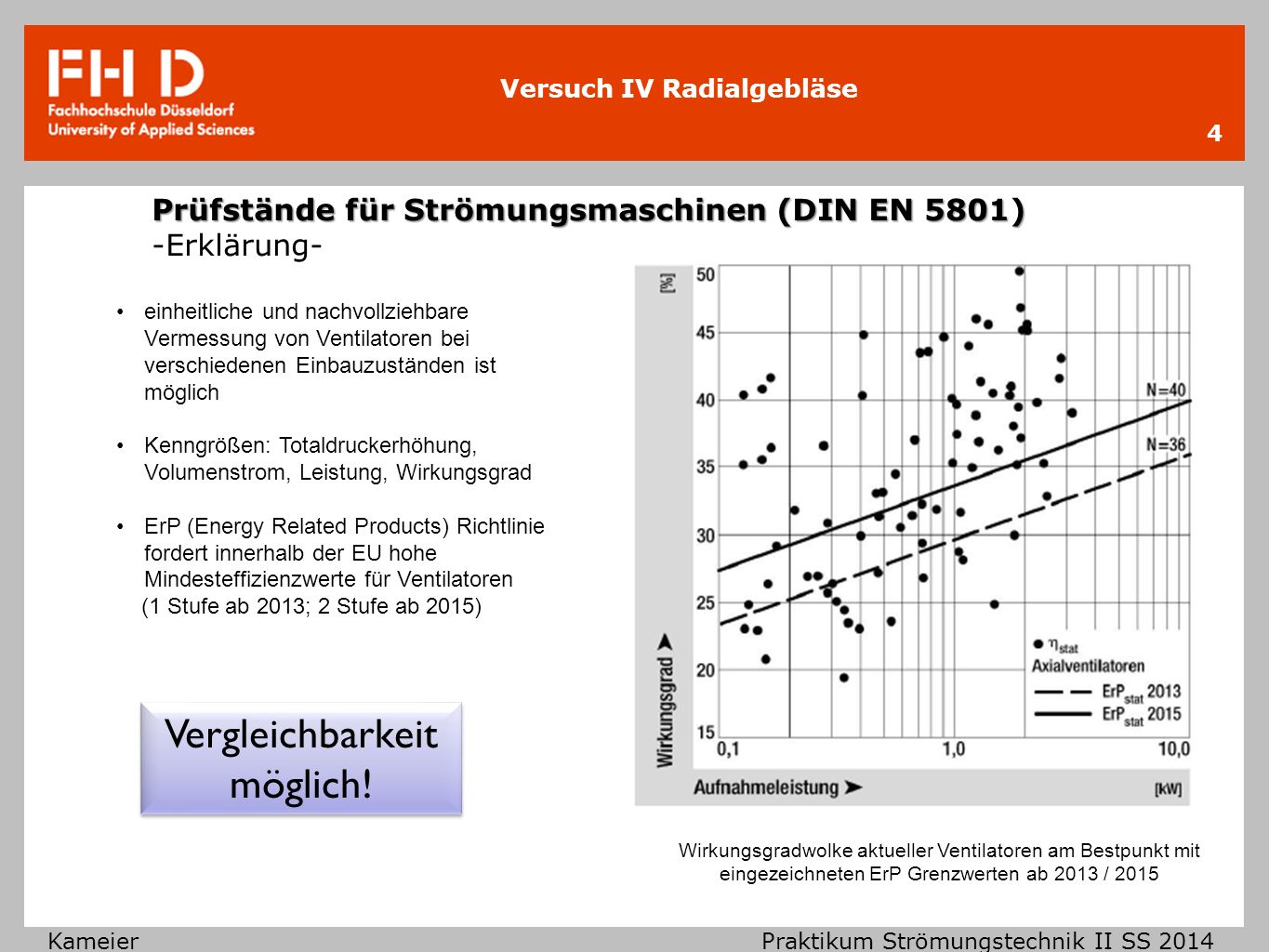

4 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Prüfstände für Strömungsmaschinen (DIN EN 5801) Prüfstände für Strömungsmaschinen (DIN EN 5801) -Erklärung- 4 einheitliche und nachvollziehbare Vermessung von Ventilatoren bei verschiedenen Einbauzuständen ist möglich Kenngrößen: Totaldruckerhöhung, Volumenstrom, Leistung, Wirkungsgrad ErP (Energy Related Products) Richtlinie fordert innerhalb der EU hohe Mindesteffizienzwerte für Ventilatoren (1 Stufe ab 2013; 2 Stufe ab 2015) Vergleichbarkeit möglich! Vergleichbarkeit möglich! Wirkungsgradwolke aktueller Ventilatoren am Bestpunkt mit eingezeichneten ErP Grenzwerten ab 2013 / 2015

5 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Quelle: DIN EN Druckseitiger Kammerprüfstand 5

6 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Quelle: WDR, Quarks, 6/1999, Wiederholung: Mit steigender Krümmung steigt auch der Druckunterschied in radialer Richtung! R r prinzip.AVI R= Krümmungsradius r= Laufvariable Stromlinienkrümmung - radiale Druckgleichung 6

7 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Messverfahren für Strömungsmaschinen – Prüfstände große Wirbelgebiete gleicher (niedriger) Geschwindigkeit statische Druckbohrungen an der Kammeraußenwand sind repräsentativ Druckseitiger Kammerprüfstand c < 1 m/s dadurch wird der Druckunterschied in radialer Richtung vernachlässigbar klein CFD - Simulation zur Strömungssichtbarmachung (Auswertung) 7

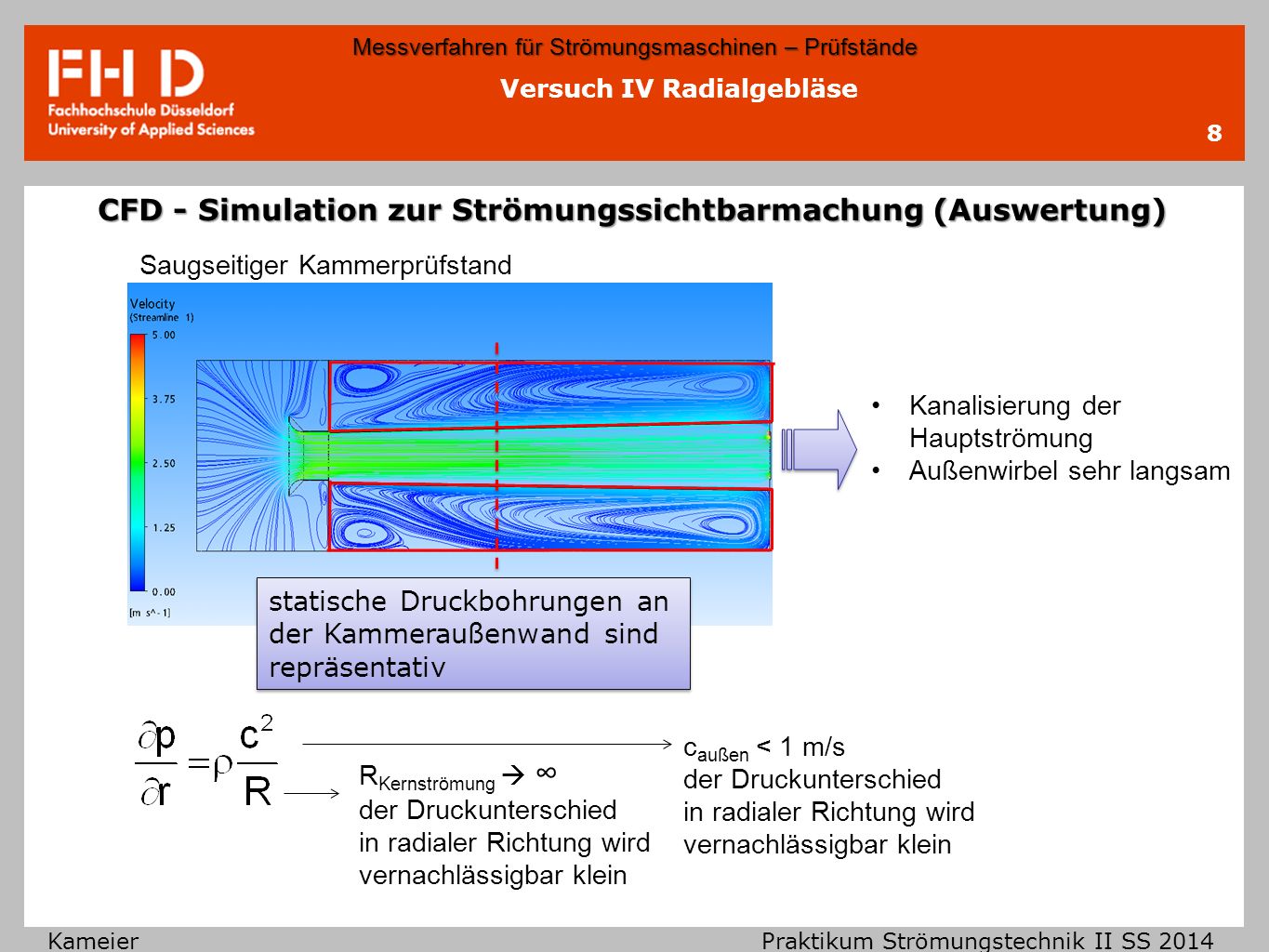

8 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Kanalisierung der Hauptströmung Außenwirbel sehr langsam Messverfahren für Strömungsmaschinen – Prüfstände statische Druckbohrungen an der Kammeraußenwand sind repräsentativ Saugseitiger Kammerprüfstand R Kernströmung  ∞ der Druckunterschied in radialer Richtung wird vernachlässigbar klein c außen < 1 m/s der Druckunterschied in radialer Richtung wird vernachlässigbar klein CFD - Simulation zur Strömungssichtbarmachung (Auswertung) 8

9 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 druckseitiger Kammerprüfstand der FH Düsseldorf 9 Austritt Eintritt

10 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 benötigte Messgrößen 10 t_e Eintritts- bzw. Außentemperatur in Kelvin t_a Temperatur in der Leitstufe in Kelvin dp_kammer Kammerüberdruck in Pascal dp_duese Einlaufdüsendifferenzdruck in Pascal zur Volumenstrombestimmung P_motor benötigte elektrische Leistung des Gebläses in Watt n Drehzahl des Gebläses in U/min

11 Versuch IV Radialgebläse KameierPraktikum Strömungstechnik II SS 2014 Los geht’s! 11
