1 Oracle interMedia Image
Christian Dietz

2 Inhalt Allgemein LOB ORDImage Eigenschaften Beispiele

3 Allgemein LOB interMedia Image ist eine Komponente von Oracle interMedia erlaubt die Verwaltung von Bildern in einer integrierten Weise mit anderen Unternehmensinformationen über Objekttypen und benutzerdefinierte Datentypen Enthält erweiterte Basis-Methoden zum Verwalten und Ändern von Bilddaten

4 Allgemein LOB Warum Bilder in DB speichern? Bequemeres Verwalten
Transaktionen Sparen von Entwicklungszeit und –kosten durch Zusatzmethoden von ORDImage Nachteil: DB wird langsamer (BLOB bis 4 GB)

5 Allgemein LOB Mediadaten können intern oder extern gespeichert werden
BLOB: intern, Daten im Tablespace BFILE: extern, Verweis auf Datei im lokalen Dateisystem – vom DBS verwaltet

6 ORD Oracle interMedia benutzt OR (Objekt-Relationale)-DB Typen um multimediale Daten zu verwalten - diese Objekte enthalten Attribute (Metadaten und Mediendaten) und Methoden (zur Datenmanipulation) Oracle interMedia hat seine 4 objeckt-relationale (OR-)Mediendatentypen mit ORD als Prefix benannt. Die Ausprägungen gibt es für Audio, Bilder, Video und einen Mix-Datentyp ORDDoc welche multimediale Dokumente unterstützt. Die Datentypen definieren Attribute und Methoden. Attribute dienen vor allem der Speicherung von Meta-Daten über die Mediencharakteristika. Metadaten sind Daten über die Mediendaten, sowie die Größe, Art der Komprimierung, Format, etc. Methoden sind Prozeduren und Funktionen welche die Objekte verwalten, wie z.B. getProperties( ) und setProperties( ) zur Abfrage der Eigenschaften der Mediendaten.

7 ORD Attribute sind Informationen über die Daten, wie
Objektlänge, Kompression, Format Speicherinformationen (Datentyp, Speicherplatz/Ort) Sourcenamen Charakteristische Daten der jeweiligen Medien (Audio, Video oder Bild) Methoden sind Prozeduren, welche auf die Objekte angewendet werden können, z.B. getContent() oder process()

8 ORDImage Attribute Datentyp Beschreibung source ORDSource
ORDSource, in dem die Bilddaten gespeichert sind height INTEGER Höhe des Bildes width Breite des Bildes contentLength Die Größe des Bildes in Byte fileFormat VARCHAR2 (4000) Datenformat (z.B. jpg) contentFormat Bildtyp(z. B. schwarz/weiß, grau) compressionFormat Kompressionsalgorithmus mimeType MIME-Typ

9 ORDImage Unterstützte Bildformate: BMP GIF JPG CALS Raster – Format
JFIF – Format PCX – Format PICT – Format Raw Pixel – Format Sun Raster – Format Targa – Format TIFF - Format

10 ORDImage bietet die Grundfunktionalität zur Manipulation, Speicherung und zum Laden digitaler Bilder und Ähnlichkeitssuche in Bilddaten, welche sich auf Farbe, Kontur und Textur beziehen durch Erweiterungen möglich Kann erweitert werden

11 ORDImage Möglichkeiten ORDImage – Typ: Änderung Kodierung, Skalierung
die technischen Bildattribute in Anfragen zu verwenden Alle ORD* Typen besitzen Operationen, um Format, Kompressions Format, oder Dateityp abzufragen. Allerdings besitzen ORDAudio, ORDVideo und ORDDoc keine Möglichkeiten der Ähnlichkeitssuche. Die durch den Objekttyp ORDImage repräsentierten Bilder besitzen dagegen die Ähnlichkeitssuche welche sich auf Farb-, Kontur- und Texturmerkmale bezieht. Darüber hinaus stellt ORDImage die Methoden process oder processCopy zur Verfügung, durch die mit Hilfe eines Kommandostrings Formatkonvertierungen und andere Transformationen möglich sind, auch ist für diesen Datentyp eine Ähnlichkeitssuche möglich.

12 Bsp. Tabelle anlegen - Beispiel der Benutzung von ORDImage
CREATE TABLE bilder( ID INTEGER, Name(varchar 80) Bild ORDSYS.ORDImage);

13 Bsp.: Bild als BFILE speichern
INSERT INTO bilder (ID, Name, Bild) VALUES(1, ‘Blume', ORDSYS.ORDImage.init('file','ORDIMGDIR',‘Blume.gif')) sourceLocation Argument 'ORDIMGDIR' von ORDSYS.ORDImage.init() muss ein lokales Verzeichnis sein. Das folgende insert Statement zeigt wie man eine Instanz der Beispieltabelle mit einem Element vom Typ ORDImage befüllt. Das Bild wird über eine Datei im lokalen Dateisystem referenziert. INSERT INTO fotos (foto_id, fotograph, annotierung, foto) VALUES(1, 'John MacIvor', 'red plaid', ORDSYS.ORDImage.init('file','ORDIMGDIR','redplaid.gif')); Um die Instanz korrekt einzugeben, ist es von Nöten, dass die sourcelocation der Methode ORDSYS.ORDImage.init() korrekt gesetzt ist. Dieses geschieht durch vorheriges Anlegen eines DIRECTORY unter dem Benutzer SYS: CREATE DIRECTORY ORDIMGDIR AS '<MYIMAGEDIRECTORY>'; GRANT READ ON DIRECTORY ORDIMGDIR TO <user-or-role>;

14 Bildattribute automatisch bestimmen
DECLARE Image ORDSYS.ORDImage; -- Anwendungsvariable BEGIN INSERT INTO bilder VALUES(1, ‘Blume', ORDSYS.ORDImage.init('file','ORDIMGDIR',‘Blume.gif')) --speichern --in Variable auslesen SELECT Bild INTO Image FROM Bilder WHERE Bildername = 'test' for UPDATE; Image.setProperties; --Bildattribute ermitteln UPDATE bilder SET Bild = Image WHERE Bildername = Blume'; COMMIT; END;

15 Als BLOB (Unterschied)
Als BLOB speichern: INSERT INTO bilder VALUES ( 10, ‚Blume', ORDSYS.ORDImage(ORDSYS.ORDSource(empty_blob(),NULL,NULL,NULL,SYSDATE,1), NULL,NULL,NULL,NULL,NULL,NULL,NULL));

16 Als BLOB DECLARE Image ORDSys.ORDImage; Iblob BLOB;
BEGIN INSERT INTO bilder VALUES ('$ID‚,‘Name‘,ordsys.ordImage(ORDSYS.ORDSource (EMPTY_BLOB(), NULL,NULL,NULL,SYSDATE,1), NULL,NULL,NULL,NULL,NULL,NULL,NULL)); SELECT Bild INTO Image FROM bilder WHERE ID='$ID' FOR UPDATE; Iblob := … Bilddaten zuweisen UPDATE bilder SET Bild = Image WHERE Name = Blume'; COMMIT; END;

17 Gültigkeit der Bilddaten
interMedia prüft nicht die Gültigkeit der Bilddaten Anhand der Eigenschaften nicht nachprüfbar bei JPG, da Oracle nur JPG in Standardformatierung verarbeiten kann Lösung: nach Einfügen Bildmaterial laden und um Faktor 1 skalieren

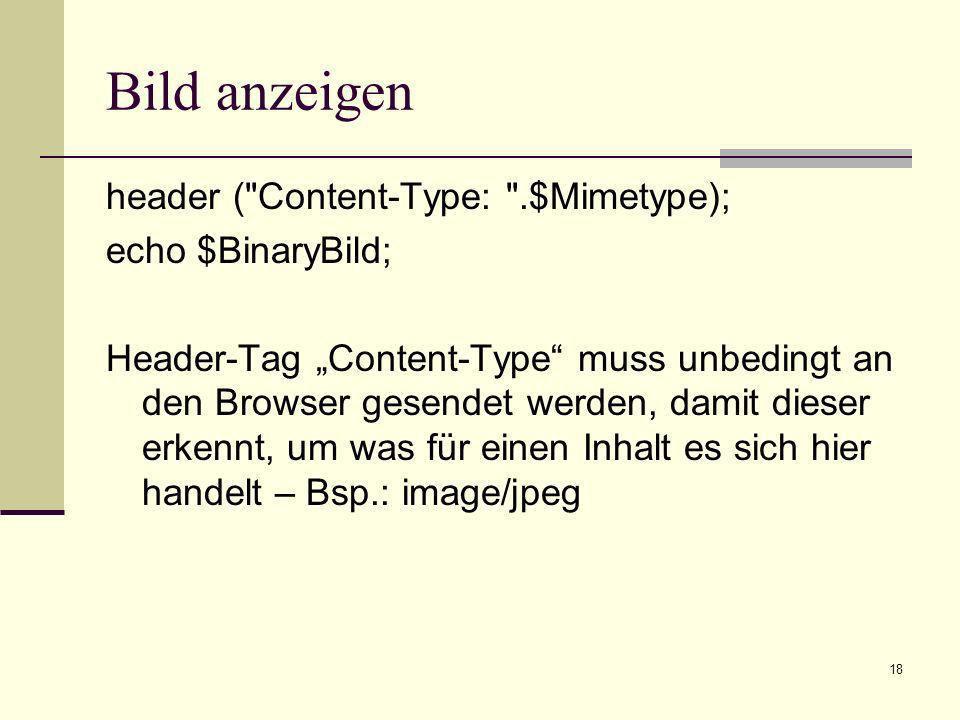

18 Bild anzeigen header ("Content-Type: ".$Mimetype); echo $BinaryBild;
Header-Tag „Content-Type“ muss unbedingt an den Browser gesendet werden, damit dieser erkennt, um was für einen Inhalt es sich hier handelt – Bsp.: image/jpeg

19 Beispiele Zugriff auf die Attribute erfolgt mittels
Spaltenname.getAttribut() Kann in Anfragen verwendet werden

20 Beispielanfragen Liefere alle Bilder die eine bestimmte Breite nicht überschreiten SELECT Name, Bild.getWidth() FROM bilder WHERE Bild.getWidth() < 32;

21 Beispielanfragen Liefere die ID‘s der Bilder mit Dateigröße wenn das Bild im JPEG-Format vorliegt SELECT Name, Bild.getContentLength() FROM bilder WHERE Bild.getCompressionFormat() = 'JPEG';

22 Bsp. Bilddaten kopieren
DECLARE Image_1 ORDSYS.ORDImage; Image_2 ORDSYS.ORDImage; BEGIN SELECT Bild INTO Image_1 FROM bilder WHERE Name = 'Nelke'; SELECT Bild INTO Image_2 FROM bilder WHERE Name = 'Rose' FOR UPDATE; -- Bilddaten von Image_1 nach Image_2 Image_1.copy(Image_2); UPDATE bilder SET Bild = Image_2 WHERE Name = 'Nelke'; END;

23 Bsp.: Skalieren DECLARE Image ORDSYS.ORDImage; BEGIN
-- Bild aus DB laden SELECT Bild INTO Image FROM bilder WHERE id=1 FOR UPDATE; -- Bild auf die Größe 500x500 skalieren Image.process (’maxScale=(500,500)’); -- Veränderte Daten speichern UPDATE bilder SET Bild = Image WHERE id =10; END;

24 Bildformat umwandeln DECLARE Image ORDSYS.ORDImage; BEGIN
SELECT Bild INTO Image Bild in Variable speichern FROM bilder WHERE Name = ‚Blume' FOR UPDATE; Image.process('fileFormat=TIFF'); -- In TIFF-Format umwandeln UPDATE bilder Bild mit neuem SET Bild = Image -- Bildformat speichern WHERE Name = ‚Blume'; END;

25 ORDImage Attribute Datentyp Beschreibung source ORDSource
ORDSource, in dem die Bilddaten gespeichert sind height INTEGER Höhe des Bildes width Breite des Bildes contentLength Die Größe des Bildes in Byte fileFormat VARCHAR2 (4000) Datenformat (z.B. jpg) contentFormat Bildtyp(z. B. schwarz/weiß, grau) compressionFormat Kompressionsalgorithmus mimeType MIME-Typ

26 Fazit Bilder können direkt bei der Ausgabe konvertiert und skaliert werden Nachteil kann unter Umständen viel Zeit in Anspruch nehmen (z.B. JPEG) Bei häufig verwendeten Formaten besser zweites LOB direkt beim Speichern anlegen

27 Quellen Oracle interMedia User‘s Guide php-homepage.de
