1 Rohrleitungen Eigenschaften Führung von Gasen oder Flüssigkeiten
Feststoffe mit Trägermedium oder mit Feststoffpumpen (Beton) Energieversorgung fluidischer Antriebe Druckdifferenz durch Gefälle, Absaugen, Überdruck Topologie als Ringleitung, Rohrnetz oder Strahlenleitung Querschnitt meist kreisförmig Material Stahl, Buntmetall, Gusseisen, Leichtmetall, Kunststoff Nennweite (DN) entspricht ungefähr dem Durchmesser und ist Kenngröße für Rohre und passende Armaturen und Formteile Nenndruck (PN) zulässiger Betriebsüberdruck bei 20°C Johann Lodewyks

2 Rohrleitungsbauarten
Johann Lodewyks

3 Rohrleitungsbauarten
Johann Lodewyks

4 Rohrleitungsarmaturen
Bild 18-01 Volumenstromsteuerung Johann Lodewyks

5 Ventile a) Absperrventil
Bild 18-02 Ventile a) Absperrventil Auf -Zu Funktion Durchgangsventil b) Rückschlagventil Rückstromsperre schließt bei Druck- ausgleich c) federbelastetes Sicherheitsventil Sekundärseite Tank Überdrucksicherung Eckventil Bewegung des Abschlusses senkrecht zur Strömung Johann Lodewyks

6 Absperrschieber Bewegung des Abschlusses quer zur Strömung Einsatz
Bild 18-03 Absperrschieber Bewegung des Abschlusses quer zur Strömung Einsatz Gas, Druckluft, Wasser und Dampf Bauformen a) Keilschieber b) Parallel-Platten schieber Johann Lodewyks

7 Hähne Bild 18-04 Drehung des Abschlusses um die Längsachse quer zur Strömung, Abschluss geöffnet durchströmt Eigenschaften geringer Bauraum schnell schaltend geringer Widerstand Bauarten a) Durchgangshahn b) Schmierhahn c) Kugelhahn 1) Schmier kammer 2) Schmier- spindel 3) Schmier- nuten 4) Anschlag Johann Lodewyks

8 Klappen Bild 18-05 Drehung des Abschlusses um die Längsachse quer zur Strömung, Abschluss geöffnet umströmt 1) Gehäuse 2) Scheibe 3) Futter aus- tauschbar 4) Lagerzapfen 5) Antriebswelle Eigenschaften geringer Bauraum verschleißarm verschiedene Antriebe Bauarten Absperrklappe Drosselklappe Rückschlagklappe Johann Lodewyks

9 Auslegungskriterien für Rohrleitungen
Bild 18-06 Johann Lodewyks

10 Berechnungsgrundlagen für Rohrleitungen
Johann Lodewyks

11 Schweißverbindung für Stahlrohre
Bild 18-07 Schweißverbindung für Stahlrohre a) Stumpfnaht Kehlnaht Schweißkantenvorbereitung mechanisch beste Lösung b) Überschiebmuffe gut bei Innenbeschichtung vorteilhaft bei Reparaturen c) Kugelschweißmuffe Winkel bis 10° möglich d) Nippelschweißmuffe keine Schweißrückstände im Inneren vollkommen durchschweißbar keine Querschnittsverengung Johann Lodewyks

12 Flanschverbindungen Eigenschaften lösbare Verbindung

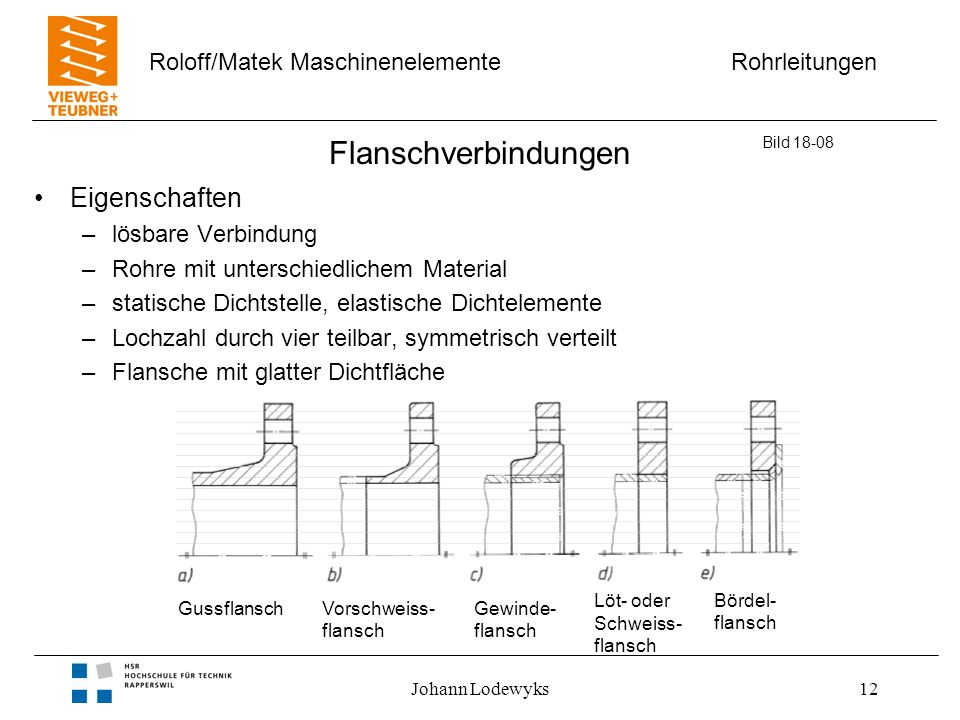

Bild 18-08 Eigenschaften lösbare Verbindung Rohre mit unterschiedlichem Material statische Dichtstelle, elastische Dichtelemente Lochzahl durch vier teilbar, symmetrisch verteilt Flansche mit glatter Dichtfläche Löt- oder Schweiss-flansch Bördel-flansch Gussflansch Vorschweiss- flansch Gewinde- flansch Johann Lodewyks

13 Flansche mit Vor- und Rücksprung
Bild 18-09 Flansche mit Vor- und Rücksprung Eigenschaften aufwendige Montage große Sicherheit Einsatz Vakuum Hochdruck (>1000 bar) Gefahrengut Feder und Nut DIN 2512 Feder und Nut DIN2513 Vorsprung mit Ein-drehung DIN2514 1) Dichtring 2) Feder 3) Nut 4) Vorsprung 5) Rücksprung 6) Strömungsrichtung Johann Lodewyks

14 Rohrverschraubungen Eigenschaften Einsatz Stahl oder Guss
Bild 18-10 Rohrverschraubungen Eigenschaften Stahl oder Guss Whitworth Rohrgewinde zylindrisches Innengewinde kegeliges Außengewinde metallische Dichtung Einsatz Hausinstallation a) Muffe zur Verbindung zweier gleicher Rohre b) Reduziermuffe mit Durchmessersprung c) Fittings 1) T-Stück 2) Bogen 3) Kreuzstück Johann Lodewyks

15 Hydraulikverschraubungen
Bild 18-11 Hydraulikverschraubungen Eigenschaften metallisch oder O-Ring gedichtet Durchmesser 6 bis 38 mm leicht, mehrfach lösbar Einsatz Hydraulikanlagen a) Schneidring, Dichtkegel 24° b) Bördel, Dichtkegel 37° c) flachdichtend mit O-Ring d) Schweißdichtkegel, Dichtkegel 24° Johann Lodewyks

16 Verschraubungsarten a) gerade Einschraub- verschraubung
Bild 18-12 Verschraubungsarten a) gerade Einschraub- verschraubung - Verbindung Rohr zu Block b) gerade Verbindungs- verschraubung - Verbindung Rohr zu Rohr c) Winkelverschraubung d) Schwenkverschraubung - Winkel einstellbar Johann Lodewyks
