1 FH-Hof GridBagLayout Richard Göbel

2 FH-Hof GridBagLayout: Konzept Anordnung von Komponenten in einem Gitter Jede Komponente belegt ein Rechteck, das aus einer oder mehreren Zellen bestehen kann Für Anordnung von Komponenten innerhalb eines Rechtecks existieren unterschiedliche Parameter: Ausrichtung Abstand zum Rand Abstand zwischen Zellen Die Zuordnung von freien Raum zu Zeilen und Spalten lässt sich über Gewichte einstellen.

3 FH-Hof GridBagLayout: Beispiel

4 FH-Hof GridBagLayout: Programmcode GridBagLayout gbl = new GridBagLayout();.setLayout(gbl); GridBagConstraints gbc = new GridBagConstraints(); gbc.gridx = ; gbc.gridy = ;... gbl.setConstraints(,gbc);.add( );

5 FH-Hof GridBagConstraints: Startposition gridx: X-Position gridy: Y-Position

6 FH-Hof GridBagConstraints: Größe eines Rechtecks gridwidth: Breite gridheight: Höhe

7 FH-Hof GridBagConstraints: Größe der Komponente fill = NONE fill = HORIZONTAL fill = VERTICALfill = BOTH

8 FH-Hof GridBagConstraints: Rahmen ipadx ipady insets.left insets.bottom insets.right insets.top ipady ipadx

9 FH-Hof GridBagConstraints: Position Werte des Attributs anchor SOUTHSOUTHWESTCENTERNORTHWESTEASTNORTHWESTNORTHEASTSOUTHEAST

10 FH-Hof GridBagConstraints: Aufteilung freien Raums Attribute weightx weighty Werte zwischen 0.0 und 1.0 für eine Komponente legen den Anteil am freien Raum fest Für Spalten und Zeilen wird jeweils der maximale Wert benutzt

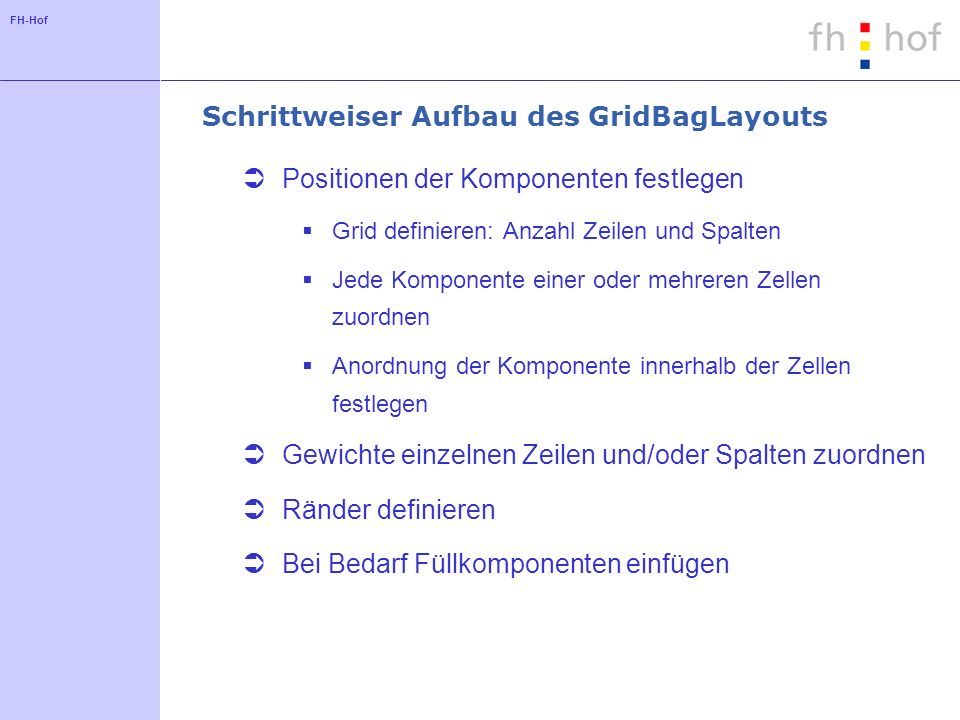

11 FH-Hof Schrittweiser Aufbau des GridBagLayouts Positionen der Komponenten festlegen Grid definieren: Anzahl Zeilen und Spalten Jede Komponente einer oder mehreren Zellen zuordnen Anordnung der Komponente innerhalb der Zellen festlegen Gewichte einzelnen Zeilen und/oder Spalten zuordnen Ränder definieren Bei Bedarf Füllkomponenten einfügen
