1 RAS - Server Christiane Bär 02INF2 09971

2 RAS - Server Christiane Bär 11.1.20062 Inhalt RAS RAS (Service) RAS (Server) Verbindungsmedien Protokolle Sicherheitsprotokolle DHCP Sicherheitsziele Anwendungsbeispiele

3 RAS - Server Christiane Bär 11.1.20063 Inhalt VPN Grundlagen Tunneling Tunnel – Protokolle Anwendungen RADIUS Grundlagen Praxis

4 RAS - Server Christiane Bär 11.1.20064 RAS – Remote Access Service Begriffe Remote – Entfernung Access – Zugang Service – Dienst Beschreibung Anwendungsdienst Verbindung lokaler mit entfernten Computern transparente Nutzung von Netzwerken

5 RAS - Server Christiane Bär 11.1.20065 RAS – Remote Access Server Begriffe Remote – Entfernung Access – Zugang Server – Dienstanbieter Beschreibung Zugangssteuerung für Remote – User Zugang zum Unternehmensnetz / - Ressourcen / -Diensten Verbindungsaufbau über Wählnetze Authentifizierung des Anrufenden

6 RAS - Server Christiane Bär 11.1.20066 RAS – Remote Access Server Verringert Abhängigkeit zu den Leistungsschwankungen des Internets Eingehende Verbindungen über DFÜ – Netzwerk oder andere PPP – DFÜ – Software Gleichzeitig mehrere Wählverbindungen Modem-, ISDN- oder X.25 Verbindungen kostenintensiv

7 RAS - Server Christiane Bär 11.1.20067 RAS - Verbindungsmedien Server: Wählleitungen für die Erreichbarkeit Clients: Einwählverbindungen Nachteil: geringe Übertragungsrate 56 kBit/s (Modem) 64 kBit/s (ISDN, ein B – Kanal) 128 kBit/s (ISDN, zwei B – Kanäle) DFÜ – Netzwerk Bietet Verbindungen mit niedriger Übertragungsrate zum Internet

8 RAS - Server Christiane Bär 11.1.20068 RAS – Verbindungsmedien Modem Modulator / Demodulator Übertragungsrate max. 56 kBit/s (7 kByte/s) gleichen Modemtyp verwenden X.25 In paketvermittelnden Netzen Vermittlungs- und Leitungswege ständig angepasst Direkte Verbindung (von Windows unterstützt) oder asynchrone Verbindung

9 RAS - Server Christiane Bär 11.1.20069 RAS – Verbindungsmedien ISDN Integrated Services Digital Network Schnellere Übertragung als bei analogen Verbindungen Wird Modem bevorzugt Zwei B – Kanäle Je 64 kBit/s Übertragungsrate Getrennt oder zusammen genutzt Nutzung der Kanalbündelung abhängig von den ausgeführten Arbeiten

10 RAS - Server Christiane Bär 11.1.200610 RAS - Protokolle Verwendung des PPP – Protokolls Transportprotokolle unter PPP: TCP / IP Novell NetWare IPX / SPX Microsoft NetBEUI AppleTalk SLIP

11 RAS - Server Christiane Bär 11.1.200611 RAS – Protokolle – PPP Point – to – Point – Protokoll Gewährleistet Interoperabilität Flexibilität in der Auswahl von Hard- und Software Unterstützt Kennwort – Verschlüsselung, automatische Fehlerbehandlung und Komprimierungsfunktionen Für die Verkapselung von Datagrammen über serielle Leitungen verwendet

12 RAS - Server Christiane Bär 11.1.200612 RAS – Protokolle – PPP Verbindungssequenz Datenblockregeln werden erstellt und ermöglichen eine kontinuierliche Kommunikation Authentifizierung des Remote – Users durch Authentifizierungsprotokolle Bei aktivierten Rückruf – beenden der Verbindung und Rückruf durch den Server Datenübertragung bei erfolgreicher Verbindung

13 RAS - Server Christiane Bär 11.1.200613 RAS – Protokolle – PPP LCP – Link Control Protocol Überprüft die Qualität der Verbindung Bei Bedarf Authentifizierung der Gegenstellen NCP – Network Control Protocol Kontrollprotokoll Konfiguration des zu übertragenden Protokolls IPCP – IP Control Protocol Art von DHCP Wird IP über PPP getunnelt => NCP

14 RAS - Server Christiane Bär 11.1.200614 RAS – Protokolle – TCP / IP Unterstützt Kommunikation zwischen unterschiedlichen Hardware – Architekturen und Betriebssystemen IP (Internet Protocol)– Adressierung Sorgt dafür, dass das Ziel erreicht wird TCP (Transmission Control Protocol) – Datenübertragung Stellt Datenstrom zur Anwendung Im LAN und WAN anwendbar

15 RAS - Server Christiane Bär 11.1.200615 RAS – Protokolle – IPX / SPX Protokollfamilie für lokale Novell - Netzwerke IPX: internetworking packet exchange Verbindungsloses Übertragungsprotokoll Adressierung SPX: sequence packet exchange Verbindungsorientiertes Transportprotokoll Sicheres Ankommen durch Prüfsumme In Windows durch NWLink implementiert Heute auch bei Novell von TCP / IP abgelöst

16 RAS - Server Christiane Bär 11.1.200616 RAS – Protokoll - SLIP Serial line internet protocol Gewährleistet Interoperabilität Keine eindeutige Paketlänge 2 Steuerzeichen: ESC und END ESC – IP – Daten – END Hauptsächlich in UNIX – RAS – Servern eingesetzt Wird noch von RAS – Clients unter Windows unterstützt, nicht aber von RAS - Servern

17 RAS - Server Christiane Bär 11.1.200617 RAS – Protokolle – NetBEUI Ursprünglich: Network Basic Extended User Interface von IBM Später: NetBIOS Extended User Interface von Microsoft und anderen Umgebung für Kommunikationsdienste: NetBIOS als Schnittstelle für Anwendungen NetBEUI als Transportprotokoll NDIS als Schnittstelle zum Netzwerkadapter Heute kaum noch verwendet

18 RAS - Server Christiane Bär 11.1.200618 RAS – Protokolle – AppleTalk Implementiert den Zugriff auf Netzwerke mit Apple – Macintosh – Computer ATCP (AppleTalk Control Protocol) unterstützt Remotezugriff unter AppleTalk

19 RAS - Server Christiane Bär 11.1.200619 RAS - Sicherheitsprotokolle Authentifizierung und Datenverschlüsselung Authentifizierungsverfahren MS – CHAP (v2) CHAP EAP – TLS SPAP PAP Verschlüsselungsverfahren MPPE

20 RAS - Server Christiane Bär 11.1.200620 RAS – Sicherheitsprotokolle MS – CHAP (v2) Microsoft Challenge Handshake Authentification Protocol Erhöhung der Sicherheit bei der Übertragung von Sicherheitsinformationen dem Erstellen von Schlüsseln für die Datenverschlüsselung v2 für VPN – Verbindungen entwickelt

21 RAS - Server Christiane Bär 11.1.200621 RAS – Sicherheitsprotokolle CHAP Challenge Handshake Authentification Protocol Server sendet challenge mit Sitzungskennung und einer zufälligen Buchstabenfolge Client antwortet mit Benutzernamen (Klartext) und einer Passwortkombination aus Sitzungskennung, challenge string und Passwort

22 RAS - Server Christiane Bär 11.1.200622 RAS – Sicherheitsprotokolle PAP Password Authentification Protocol Server verlangt Passwort und Benutzername Übermittlung im Klartext Unsicher Dritte können Daten abhören

23 RAS - Server Christiane Bär 11.1.200623 RAS – Sicherheitsprotokolle EAP - TLS Extensible Authentification – Protocol – Transport – Layer Security TLS als Weiterentwicklung des SSL Unterstützt viele Authentifizierungsmechanismen Aushandlung des konkret eingesetzten Mechanismus erfolgt erst während der Authentifizierungsphase

24 RAS - Server Christiane Bär 11.1.200624 RAS - Datenverschlüsselung MPPE Microsoft Point – to – Point Encryption Chiffrierschlüssel 40 – Bit (Basisverschlüsselung) 56 – Bit (starke Verschlüsselung 128 – Bit (stärkste Verschlüsselung) Benötigt als Authentifizierungsprotokoll MS – CHAP oder EAP - TLS

25 RAS - Server Christiane Bär 11.1.200625 RAS – DHCP Dynamic Host Configuration Protocol Dynamische Zuweisung von IP – Adressen Grundprinzip Server verteilt automatisch IP – Adressen Client muss automatischen Bezug akzeptieren Nach Trennung: Freigabe und Neuverteilung Vorteil: Keine Umkonfigurieren an allen Computern Vermeiden fehlerhafter Konfiguration

26 RAS - Server Christiane Bär 11.1.200626 RAS – DHCP IP – Adressen Verteilung Automatische Zuordnung Manuelle Zuordnung Dynamische Zuordnung Zusätzliche Informationen für die Verteilung, Angabe über: Adresspool Subnetzmaske DNS – Domäne Gateway

27 RAS - Server Christiane Bär 11.1.200627 RAS – DHCP Kommunikation Client schickt DHCP – discover Server antwortet mit DHCP – offer Client entscheidet und schickt DHCP – request Server übersendet IP – Konfigurationsdaten mit DHCP – acknowledge

28 RAS - Server Christiane Bär 11.1.200628 RAS - Sicherheitsziele Zugangssicherheit Eindeutige Identifikation des Benutzers Zugriffskontrolle Berechtigungen und Einschränkungen Verfügbarkeit Ob und wie ein RAS – Server erreichbar ist Kommunikationssicherheit Authentizität und Vertraulichkeit

29 RAS - Server Christiane Bär 11.1.200629 RAS - Anwendungsbeispiele Anbindung einzelner Arbeitsstationen HomeOffice Anbindung mobiler Rechner Mobile Office Anbindung ganzer LANs Filialen und Außenstellen Management – Zugriff Fernwartung

30 RAS - Server Christiane Bär 11.1.200630 VPN – Virtual Private Network Begriffe Virtual – nicht wirklich existent Private – nicht für die Öffentlichkeit bestimmt Network – Netzwerk Beschreibung Ähnlich dem RAS – Server Verbindung über das Internet Tunnelverbindung für sichere Datenübertragung

31 RAS - Server Christiane Bär 11.1.200631 VPN - Tunneling Verschlüsselte Datenverbindung zwischen zwei Kommunikationspartnern Layer – 3 – Tunneling Layer – 2 – Tunneling

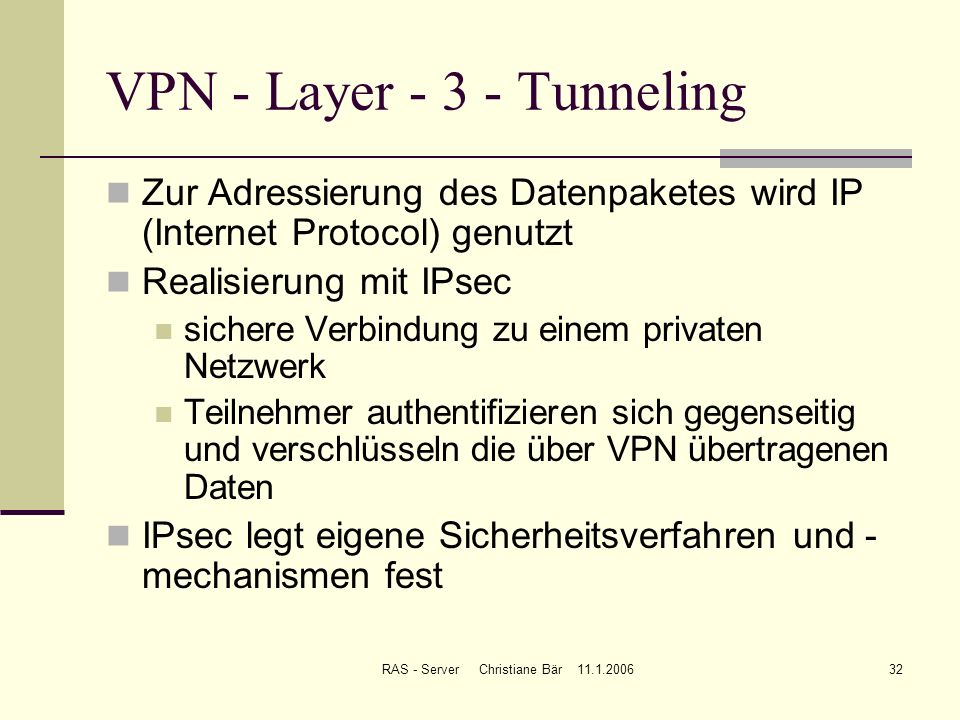

32 RAS - Server Christiane Bär 11.1.200632 VPN - Layer - 3 - Tunneling Zur Adressierung des Datenpaketes wird IP (Internet Protocol) genutzt Realisierung mit IPsec sichere Verbindung zu einem privaten Netzwerk Teilnehmer authentifizieren sich gegenseitig und verschlüsseln die über VPN übertragenen Daten IPsec legt eigene Sicherheitsverfahren und - mechanismen fest

33 RAS - Server Christiane Bär 11.1.200633 VPN – Layer – 2 – Tunneling Datenpaket der Schicht 3 verschlüsselt und mit einer physikalischen Adresse versehen. Tunnelprotokolle PPTP oder L2TP verwendet unterstützen sowohl verschlüsselte als auch unverschlüsselte Authentifizierung Stellen Zugriffskontrollmechanismen bereit, die eine Sicherung des Datenverkehrs in einem VPN ermöglichen machen von den Sicherheitsmechanismen des PPP - Protokolls gebrauch

34 RAS - Server Christiane Bär 11.1.200634 VPN - Tunneling Obligatorische Tunnel Initiierung der Tunnelverbindung und Unterstützung des Tunnelprotokolls durch den Server Client muss keine Extraunterstützung für das Tunneling besitzen Freiwilliger Tunnel Client übernimmt Initiierung der Tunnelverbindung und Unterstützung der Tunnelprotokolle

35 RAS - Server Christiane Bär 11.1.200635 VPN – Tunnel - Protokolle Verwaltet Verbindung und übertragt verschlüsselte Daten Nutzen kryptografische Verfahren für eine gesicherte Verbindung Auch mehrere Tunnel möglich

36 RAS - Server Christiane Bär 11.1.200636 VPN – Tunnel - Protokolle Aufgaben von Tunnel – Protokollen Aufbau, Aufrechterhaltung und Abbau des bzw. der Tunnel kryptographisches Verfahren zur Realisierung des Tunnels ausgehandeln Schlüsselaustausch-, Verschlüsselungs- und Signaturverfahren Ver- und Entpacken der Datenpakete der durch den Tunnel übertragbaren Protokolle Ver- und Entschlüsselung der Datenpakete

37 RAS - Server Christiane Bär 11.1.200637 VPN – Tunnel – Protokolle - PPTP Point – to – Point – Tunneling Protocol Erlaubt gegenseitige Authentifizierung Erweiterung von PPP, verbessert jedoch: Authentifizierungsmechanismen Komprimierungsmechanismen Verschlüsselungsmechanismen

38 RAS - Server Christiane Bär 11.1.200638 VPN – Tunnel – Protokolle - PPTP Einkapselung PPTP – Frame aus PPP – Frame mit verschlüsseltem Inhalt entstanden Zusätzlich noch mit einem GRE- und einem IP – Header versehen (GRE – Generic Routing Encapsulation – enthält Angaben über das Tunnelprotokoll und die Authentifizierungsmechanismen)

39 RAS - Server Christiane Bär 11.1.200639 VPN – Tunnel – Protokolle - L2TP Layer – 2 – Tunneling Protocol Weiterentwicklung des PPTP und L2F unterstützt verschiedene Protokolle und mehrere parallele Tunnel Wird hauptsächlich mit IPsec verwendet VPN – Authentifizierung basiert auf einem Austausch von Zertifikaten, der den unberechtigten Zugriff auf Ressourcen und Daten verhindert Bieten Weg Schlüssel zur Datenverschlüsselung auszutauschen

40 RAS - Server Christiane Bär 11.1.200640 VPN – Tunnel – Protokolle - L2TP Einkapselung L2TP: PPP – Frame wird mit L2TP- und UDP- Header versehen IPsec: Es wird zusätzlich noch ESP- und IP- Header. Und ein Authentifizierungs – Trailer für IPsec angehangen

41 RAS - Server Christiane Bär 11.1.200641 VPN – Tunnel – Protokolle - IPsec Allgemein IP Security Protocol Layer – 3 – Tunneling Nur in IP – Netzwerken Herstellerübergreifender sicherer Datenaustausch 2 Betriebsmodi Transportmodus Tunnelmodus

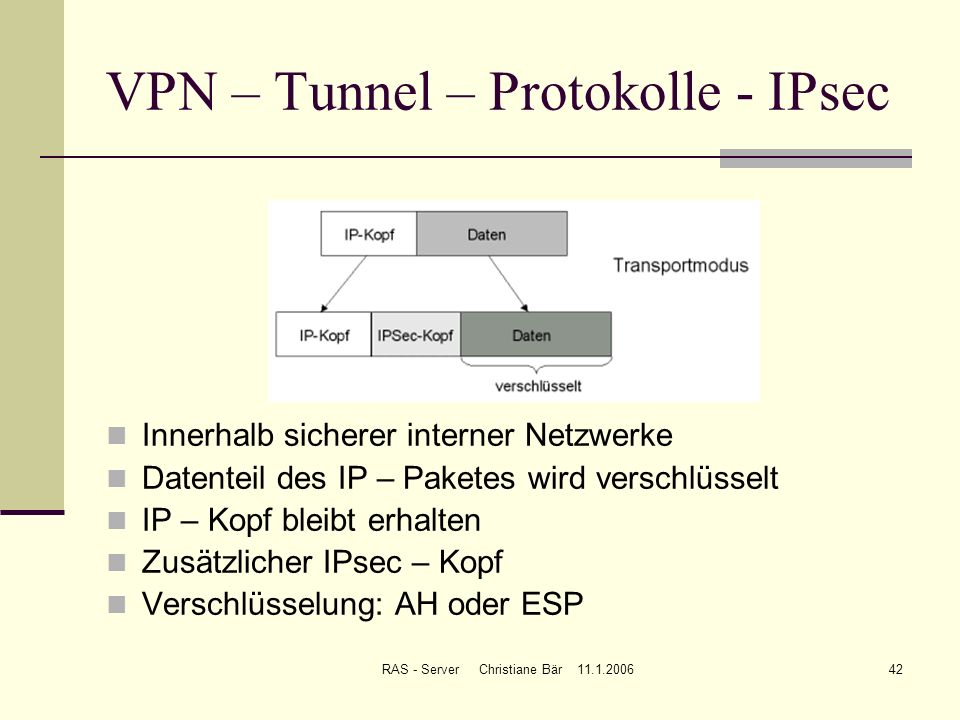

42 RAS - Server Christiane Bär 11.1.200642 VPN – Tunnel – Protokolle - IPsec Innerhalb sicherer interner Netzwerke Datenteil des IP – Paketes wird verschlüsselt IP – Kopf bleibt erhalten Zusätzlicher IPsec – Kopf Verschlüsselung: AH oder ESP

43 RAS - Server Christiane Bär 11.1.200643 VPN – Tunnel – Protokolle - IPsec Verbindungen über öffentliches Netz Gesamte IP – Paket wird verschlüsselt Zusätzlich neuer IP- und IPsec – Kopf Verschlüsselung: ESP

44 RAS - Server Christiane Bär 11.1.200644 VPN – AH Authentification Header Auch IPsec – Header Enthält alle Informationen, die für eine Authentifikation notwendig sind Deckt Sicherheitsanforderungen ab Empfangene Paket vom richtigen Sender Datenintegrität sicherstellen Schutz gegen Replay - Angriffe

45 RAS - Server Christiane Bär 11.1.200645 VPN - ESP Encapsulating Security Payload IPsec - Header Wie AH, nur kommt noch eine Verschlüsselungskomponente hinzu, z.B.: DESC CBC – Data Encryption Standard Cypher Block Chaining 3DES – Triple Data Encryption Standard Zusätzliche Sicherheitsanforderung abgedeckt: Vertraulichkeit der gesendeten Daten

46 RAS - Server Christiane Bär 11.1.200646 VPN - Anwendungen End – to – Site VPN (Remote Access VPN) Verbindung eines Einzelnen mit einem Netzwerk Z.B. Außendienstmitarbeiter

47 RAS - Server Christiane Bär 11.1.200647 VPN - Anwendungen Site – to – Site VPN Verbindung eines Netzwerkes mit einem anderen Benutzer nehmen den firmeneigenen Gateway, um Daten zu übertragen Extranet und Intranet - VPNs

48 RAS - Server Christiane Bär 11.1.200648 VPN - Anwendungen End – to – End Direkte Verbindung zwischen Arbeitsrechnern Tunnel deckt Verbindung zwischen den Hosts vollständig ab Z.B. für Bankkunden auf einem Buchungsrechner

49 RAS - Server Christiane Bär 11.1.200649 RADIUS Remote Authentification Dial – In User Service Stellt gesicherte Benutzerauthentifizierung, Autorisierungs- und Kontoführungsdienste zur Verfügung Accounting- und Authentifizierungsprotokoll Zentrale Administration von Benutzerdaten, wie Benutzerkennung, Passwörter, Rufnummer, Zugriffsrechte

50 RAS - Server Christiane Bär 11.1.200650 Praxis Ethereal - Mitschnitte Windows 2003 Server (RAS) Windows XP Professional (VPN) RAS – Server HS – Merseburg
