1 Probleme bei Messung und Erhebung von Luftschadstoffen
Seminar: „Statistische Analysen zur Wirkung von Luftschadstoffen“ Dozenten: Dr. Peters, Prof. Dr. Küchenhoff Frank Sagerer

2 Gliederung Bildungsmechanismen und Unterteilung von Schwebstoffen
Partikelmessmethoden Entwicklung von Emission und Immission von Partikeln

3 Grundlegende Definitionen
Aerosol: Dispersion fester oder flüssiger Teilchen in Gasen; Ein polydisperses Aerosol besteht aus ungleichen Teilchen Koagulation: Zusammenballung kolloidaler Teilchen (setzen sich aus 1000 bis 1 Mrd. Atomen zusammen) zu Aggregaten Aerodynamischer Durchmesser: Entspricht dem Durchmesser einer Kugel mit Dichte 1g/cm³, welche in ruhender oder laminar strömender Luft gleiche Sinkgeschwindigkeit wie Partikel besitzt. Gas-zu-Partikel-Umwandlungsprozesse: chemische Reaktionen und Kondensationen (z.B. Reaktionen zu Säuren und Salzen)

4 Größenklassen Drei Größenklassen erkennbar
Unterscheidbar durch Bildungsprozesse

5 Nukleationsklasse Durchmesser bis 0.1 µm (medianer Partikeldurchmesser µm) Entstehung durch Gas-zu-Partikel Umwandlungsprozesse können aufgrund hoher diffuser Eigenbeweglichkeit miteinander koagulieren und größere Teilchen bilden Lebensdauer von Bruchteilen von Sekunden bis zu Stunden

6 Akkumulationsmode relativ stabile Partikel
Durchmesser von 0.1 bis 1 µm (medianer Durchmesser 0.21 µm) Entstehung: - Koagulation von Partikeln der Nukleationsklasse - Gas-zu-Partikel Umwandlungsprozesse wachsen durch Kondensation trockene oder nasse Deposition Durch geringe Diffusionsgeschwindigkeit Lebensdauer in luftgetragenen Zustand bis zu mehrere Wochen

7 Grobstaubklasse relativ große Partikel
Durchmesser von mehr als 1 µm (medianer Durchmesser 4.9 µm) Entstehung: durch Verwitterung von terrogenem Material Zerkleinerung von Material in der industriellen Fertigung Zersprühen von Flüssigkeiten

8 Wichtigste Kenngrößen
PM10 (inhalierbarer Schwebstaub) Partikel mit einem Durchmesser < 10 µm PM2.5 (lungengängiger Schwebstaub) Partikel mit einem Durchmesser < 2.5 µm; wird auch als Feinstaub bezeichnet ultrafeine Partikel (UP) Partikel mit einem Durchmesser < 0.1 µm Gesamtstaub (Total suspended particulates, TSP) grobe Fraktion der Partikel

9 Partikelkonzentrationen
Konzentration des Schwebstaubes wird hauptsächlich beeinflusst von: Vorkommen lokaler Quellen ultrafeiner Partikel (vorwiegend Verbrennungsprozesse) Thermodynamische Bedingungen (begünstigen Koagulation oder Ferntransport von feinen Partikeln) Oberflächendispersionsprozessen, die zur Freisetzung von groben Partikeln führen Messung von Partikelkonzentrationen über: Partikelmasse (in µg/m³) (charakterisiert Belastung durch FP) Partikelanzahl (1/cm³) (charakterisiert Belastung durch UP)

10 Partikelkonzentrationen
1995 bis 1998: Anzahlkonzentration: 58% im Bereich µm, 88% UP ( µm) Massenkonzentration: 3% unter 0.10µm, 78% µm, 95% unter 1.0 µm

11 Chemische Zusammensetzung
 Etwa zwei Drittel des urbanen Aerosols sind anorganische, etwa ein Drittel organische Substanz

12 Chemische Zusammensetzung
Partikelzusammensetzung maßgeblich bei der Entstehung festgelegt Modifikation durch: Reaktionen innerhalb der Partikel Partikel-Partikel Reaktionen Partikel-Gas Reaktionen Anlagern von Substanzen (z.B. toxisch oder kanzerogen) Anorganische (z.B. Salze, schwerlösliche Oxide) und organische (vor Allem aus Verbrennungsprozessen; auch Viren, Pollen oder Pflanzenabrieb) Bestandteile

13 Chemische Zusammensetzung
Exemplarische chemische Aufteilung des Aerosols in München

14 Partikelmessmethoden
Außenluft sehr heterogenes Gemisch Messung von TSP, PM10, PM2.5 und UP Gesamtschwebstaub (TSP): Messung mit Beta-Staubmetern Massenabhängige Absorption von Beta-Strahlung durch auf Filter abgeschiedenen Staub

15 Messung von PM10 und PM2.5 Diskontinuierliche, größenfraktionierte Messung: Konventionelle Filterabscheider Verschiedene Probenahmeköpfe Partikelmasse gravimetrisch bestimmt Kontinuierliche Messung: TEOM (Tapered Element Oscilating Microbalance) Filter ist Bestandteil einer oszillierenden Einheit Umrechnung der Frequenzänderung in Massenänderung pro Zeit Berücksichtigung des Volumenstroms  atmosphärische Partikelmassekonzentration Messungen durch TEOM in Studien niedriger

16 Messung Ultrafeiner Partikel
mobiles Aerosolspektrometer (MAS) Differenzielles Mobilitätspartikelinstrument (DMPS) Misst Partikel zwischen 0.01 und 0.5 µm Differentielles Mobilitätsanalysegerät (DMA) trennt Partikelfraktionen in 13 unterschiedliche Größenklassen Kondensationspartikelzähler (CPC) zählt dann Partikel Optisches Laseraerosolspektrometer (LAS-X) Misst Partikel zwischen 0.1 und 2.5 µm Klassifikation anhand von Lichtstreuung in 45 Kanäle Liefert differenzielle Partikelanzahlkonzentration Berechnung der differenziellen Massenverteilung über mittlere Partikeldichte in der Atmosphäre

17 Emissionen Viele unterschiedliche Quellen

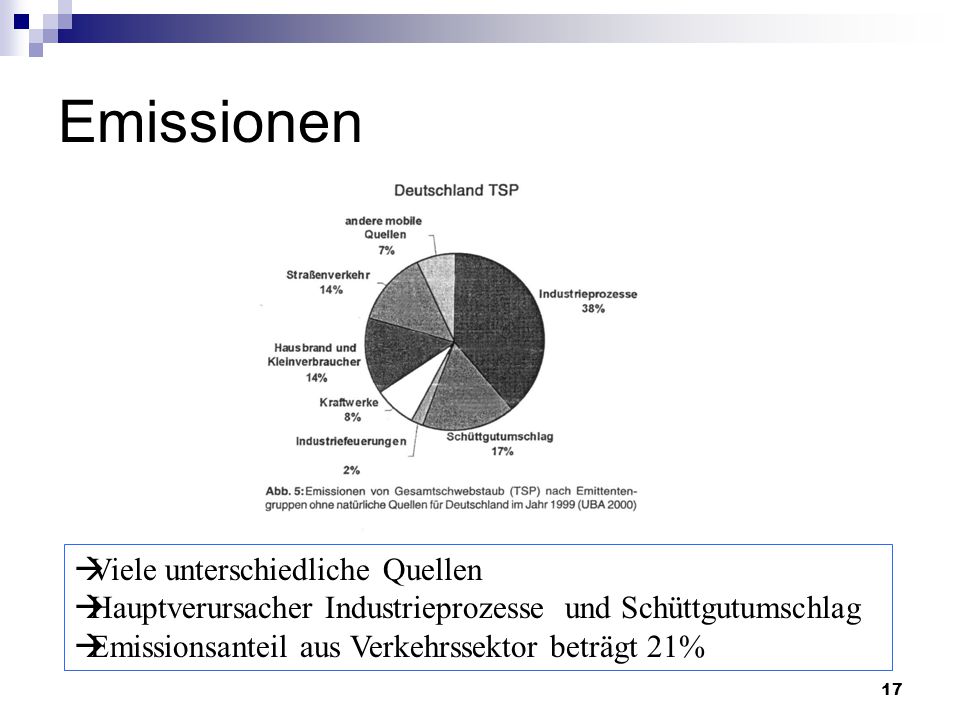

Hauptverursacher Industrieprozesse und Schüttgutumschlag Emissionsanteil aus Verkehrssektor beträgt 21%

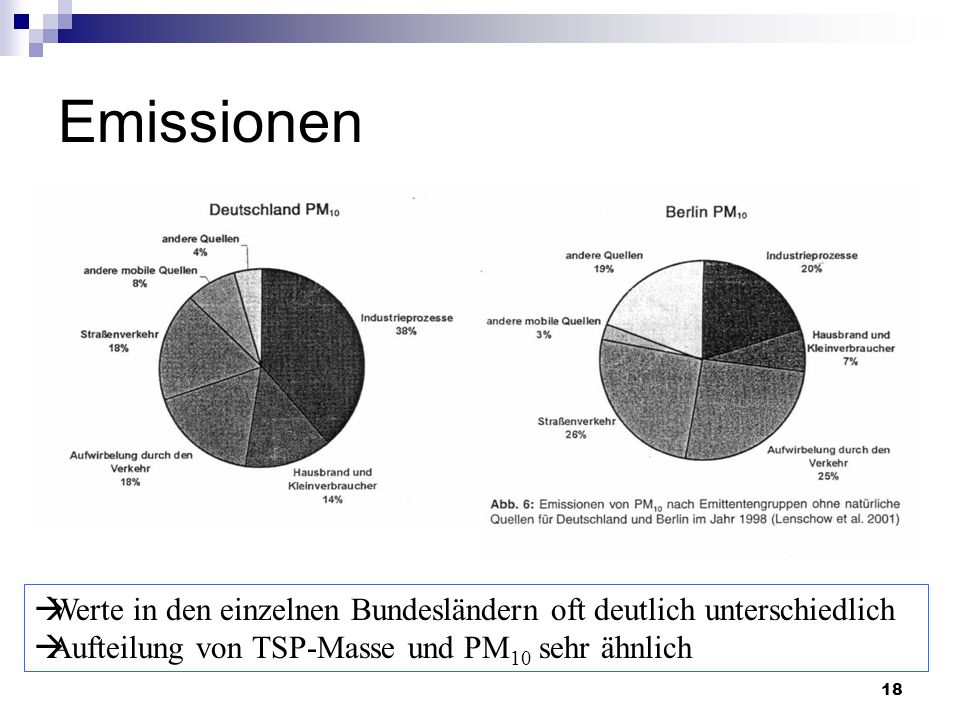

18 Emissionen Werte in den einzelnen Bundesländern oft deutlich unterschiedlich Aufteilung von TSP-Masse und PM10 sehr ähnlich

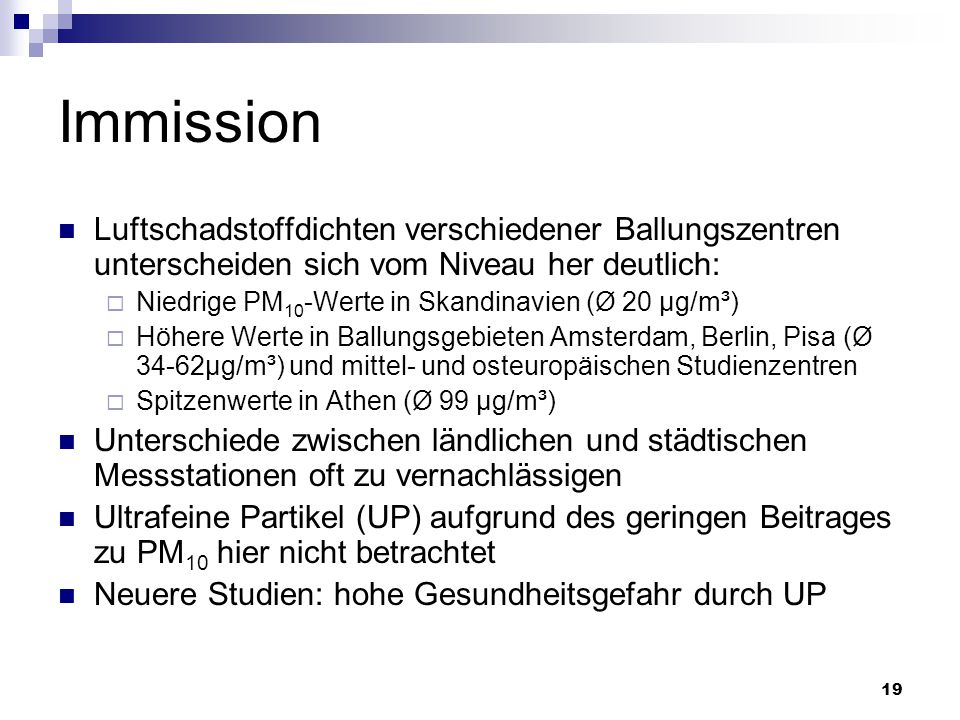

19 Immission Luftschadstoffdichten verschiedener Ballungszentren unterscheiden sich vom Niveau her deutlich: Niedrige PM10-Werte in Skandinavien (Ø 20 µg/m³) Höhere Werte in Ballungsgebieten Amsterdam, Berlin, Pisa (Ø 34-62µg/m³) und mittel- und osteuropäischen Studienzentren Spitzenwerte in Athen (Ø 99 µg/m³) Unterschiede zwischen ländlichen und städtischen Messstationen oft zu vernachlässigen Ultrafeine Partikel (UP) aufgrund des geringen Beitrages zu PM10 hier nicht betrachtet Neuere Studien: hohe Gesundheitsgefahr durch UP

20 Immission Konzentrationen für UP an den drei Lokalisationen vergleichbar Konzentrationen für FP deutlich unterschiedlich

21 Entwicklung am Beispiel Erfurt
Kontinuierliche Schwebstoffmessungen in sieben Wintern in Erfurt mit MAS Wandlung der Schadstoffbelastung in Ostdeutschland nach Wiedervereinigung Umstellung von unkontrollierter Verbrennung von schwefelreicher Kohle auf Verwendung von Erdgas und Öl Einsatz von Katalysator- und Partikelfiltertechnologie (besonders in Kraftfahrzeugen) Deutlicher Rückgang der Schadstoffmassekonzentration Untersuchung zu Auswirkungen auf Partikelcharakteristik Vergleichbare Ergebnisse in Sachsen-Anhalt

22 Entwicklung in Erfurt

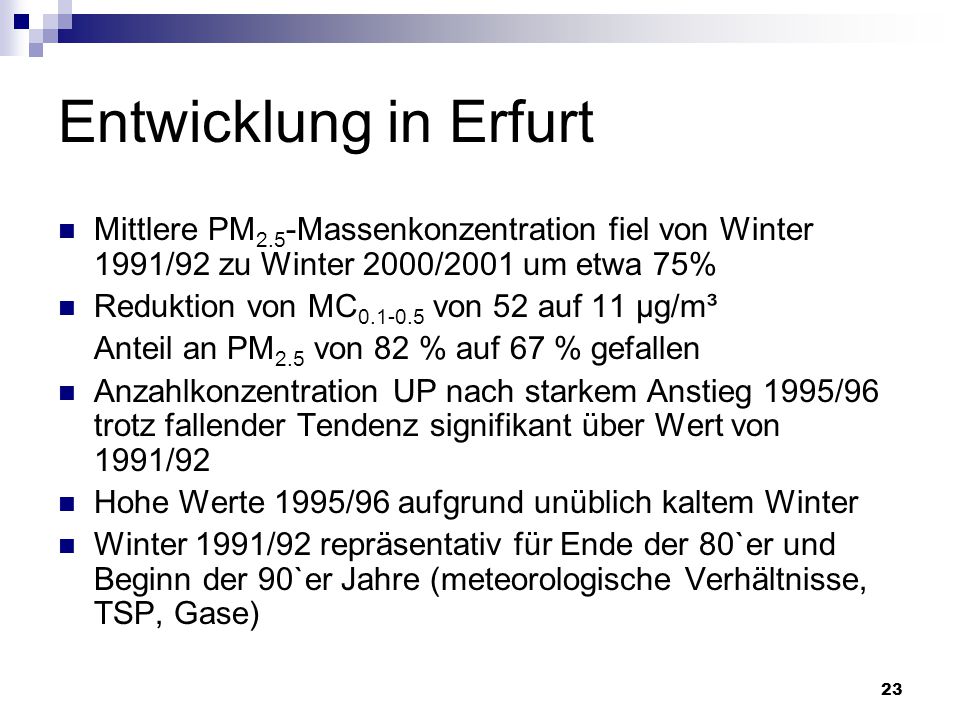

23 Entwicklung in Erfurt Mittlere PM2.5-Massenkonzentration fiel von Winter 1991/92 zu Winter 2000/2001 um etwa 75% Reduktion von MC von 52 auf 11 µg/m³ Anteil an PM2.5 von 82 % auf 67 % gefallen Anzahlkonzentration UP nach starkem Anstieg 1995/96 trotz fallender Tendenz signifikant über Wert von 1991/92 Hohe Werte 1995/96 aufgrund unüblich kaltem Winter Winter 1991/92 repräsentativ für Ende der 80`er und Beginn der 90`er Jahre (meteorologische Verhältnisse, TSP, Gase)

24 Test auf Unterschiede zu 91/92
Logarithmierte geometrische Mittel als normalverteilt angesehen H0: Werte gleich denen des Winters 1991/92 (t-test auf 5%-Niveau)

25 Betrachtung des Zeittrends
Smoothing-Splines mit einem Freiheitsgrad für jeden Winter Berücksichtigung von Wochentag, Temp. und rel. Luftfeuchtigkeit

26 Koagulationsdynamik Stationäre PM2.5-Messungen repräsentativ für ein Gebiet Koagulationsgeschwindigkeit von UP hängt von Konzentration und Größenverteilung des Außenaerosols und thermodynamischen Parametern ab UP mit einem Durchmesser von 0.01 µm koagulieren z.B mal schneller mit FP (polydisperse K.) als mit Partikeln ihrer Größe (monodisperse K.) UP werden in Gegenwart von FP weggefangen (scavenging effect) (gilt nur, wenn in selber Konzentration vorhanden)

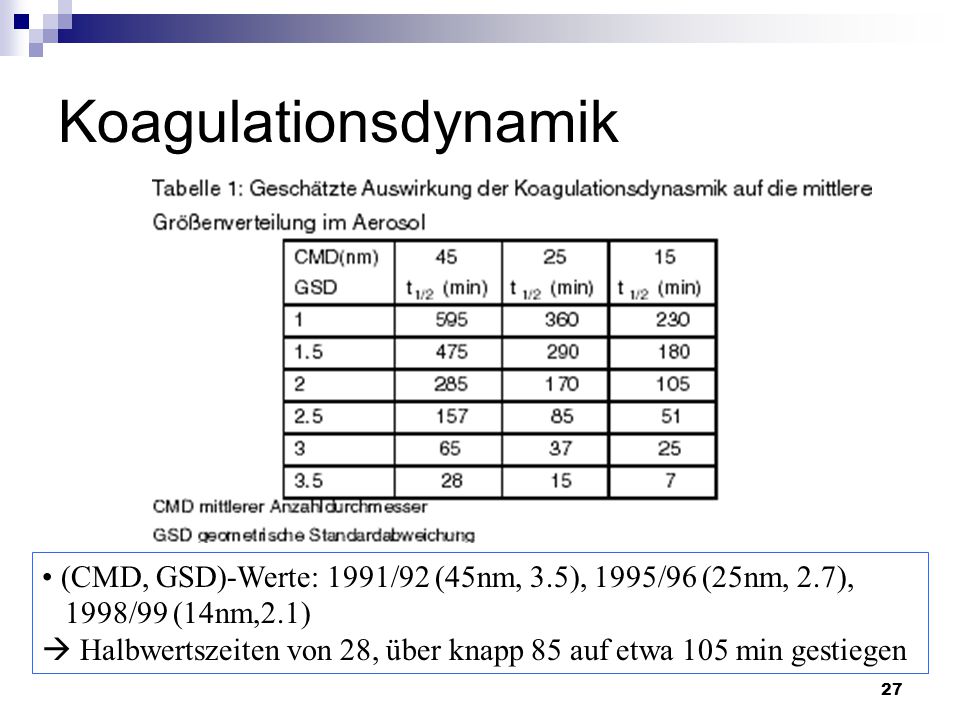

27 Koagulationsdynamik (CMD, GSD)-Werte: 1991/92 (45nm, 3.5), 1995/96 (25nm, 2.7), 1998/99 (14nm,2.1)  Halbwertszeiten von 28, über knapp 85 auf etwa 105 min gestiegen

28 Entwicklung der Partikelanteile
Die relative Anzahlkonzentration von UP steigt kontinuierlich

29 Ergebnisse in Bezug auf UP
Gründe für höheren UP-Anteil Aufenthaltszeit von UP (auch nach Koagulation) ca. 5 Stunden Koagulationsdynamik: Steigt mit Anzahlkonzentration Fällt mit mittlerem Anzahldurchmesser Steigt mit Breite der Aerosolverteilung Durch Reduktion größerer Partikel fällt scavenging effect weg Zusammenhang zwischen erhöhten Konzentrationen von Partikeln <0.03 µm und negativen Gesundheitseffekten  Gemessene Luftverbesserung verstärkt eventuell sogar manche Gesundheitsrisiken

30 Koagulation Selbst bei gleichbleibender UP-Emission kann 2000 die
UP-Konzentration zunehmen

31 Größenverteilung im Aerosol
Die Anzahl größerer Partikel nimmt ab, die kleiner eher zu

32 Persönliche Exposition
Bisher Belastung der Außenluft dargestellt Menschen verbringen größten Teil ihrer Zeit in Innenräumen Beiträge zur individuellen Exposition Außenluft Innenraumquellen Persönliche Aktivitäten Einige Studien zur persönlichen Exposition: THEES-Studie , PTEAM-Studie , EXPOLIS-Studie NMMAPS-Studie

33 Ergebnisse der Studien
Penetration und Zerfallsraten Funktion der Partikelgröße  Größerer Anteil PM2.5 oder PM1 als PM10 gelangt nach innen Persönliche Exposition im Allgemeinen größer als mittlere Exposition über alle Quellen (Persönliche Wolke) Auch in Wohnungen mit starken Innenquellen Außenluftpartikel nicht vernachlässigbar Niedrige Korrelationen zwischen Außenluft- und Innenraumkonzentrationen bzw. pers. Monitoring große Schwankungen des Beitrags von Nicht-Außenluftquellen Korrelation bei Menschen ohne Innenraumquellen deutlich höher Pers. Aktivitäten und Microenvironment wichtige Variationsquelle

34 Ergebnisse der Studien

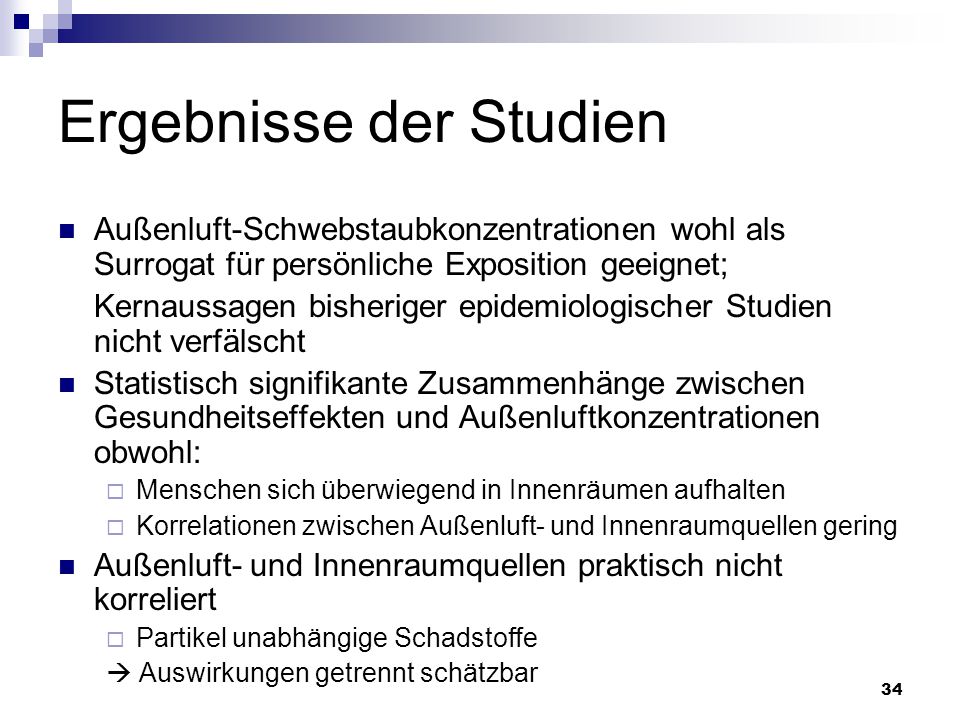

Außenluft-Schwebstaubkonzentrationen wohl als Surrogat für persönliche Exposition geeignet; Kernaussagen bisheriger epidemiologischer Studien nicht verfälscht Statistisch signifikante Zusammenhänge zwischen Gesundheitseffekten und Außenluftkonzentrationen obwohl: Menschen sich überwiegend in Innenräumen aufhalten Korrelationen zwischen Außenluft- und Innenraumquellen gering Außenluft- und Innenraumquellen praktisch nicht korreliert Partikel unabhängige Schadstoffe  Auswirkungen getrennt schätzbar
