1 Kameier 2013 0 http://ifs.mv.fh-duesseldorf.de

2 Kameier 2013 1 http://ifs.mv.fh-duesseldorf.de -blade-to-blade Interaktion bei WEA -Schnelllaufzahl als Funktion der Schaufelzahl

3 Kameier 2013 2 http://ifs.mv.fh-duesseldorf.de -blade-to-blade Interaktion bei WEA -Schnelllaufzahl als Funktion der Schaufelzahl

4 Kameier 2013 3 http://ifs.mv.fh-duesseldorf.de Quelle: http://www.wind-energie.de/infocenter/technik/funktionsweise/aerodynamik-rotorblaetter

5 Kameier 2013 4 http://ifs.mv.fh-duesseldorf.de Simple CFD

6 Kameier 2013 5 http://ifs.mv.fh-duesseldorf.de Simple CFD simulation – overall parameters Inlet flow free of swirl - 10m/s Axial flow speed component downstream of the rotor = 5m/s Rotational speed =28 rpm Rotordiameter - 27m Simulation-area (H/L) – 200m/275m Origin: Hammelstein, Bachelor Thesis, FH Düsseldorf, 2012

7 Kameier 2013 6 http://ifs.mv.fh-duesseldorf.de Increase of cross-section area of the stream tube Origin: Hammelstein, Bachelor Thesis, FH Düsseldorf, 2012

8 Kameier 2013 7 http://ifs.mv.fh-duesseldorf.de Q-criterion for visualising blade vortex generation Origin: Hammelstein, Bachelor Thesis, FH Düsseldorf, 2012 Simple case study without pole!

9 Kameier 2013 8 http://ifs.mv.fh-duesseldorf.de Minimum für P gesuchtes Maximum Leistung der Windkraftanlage

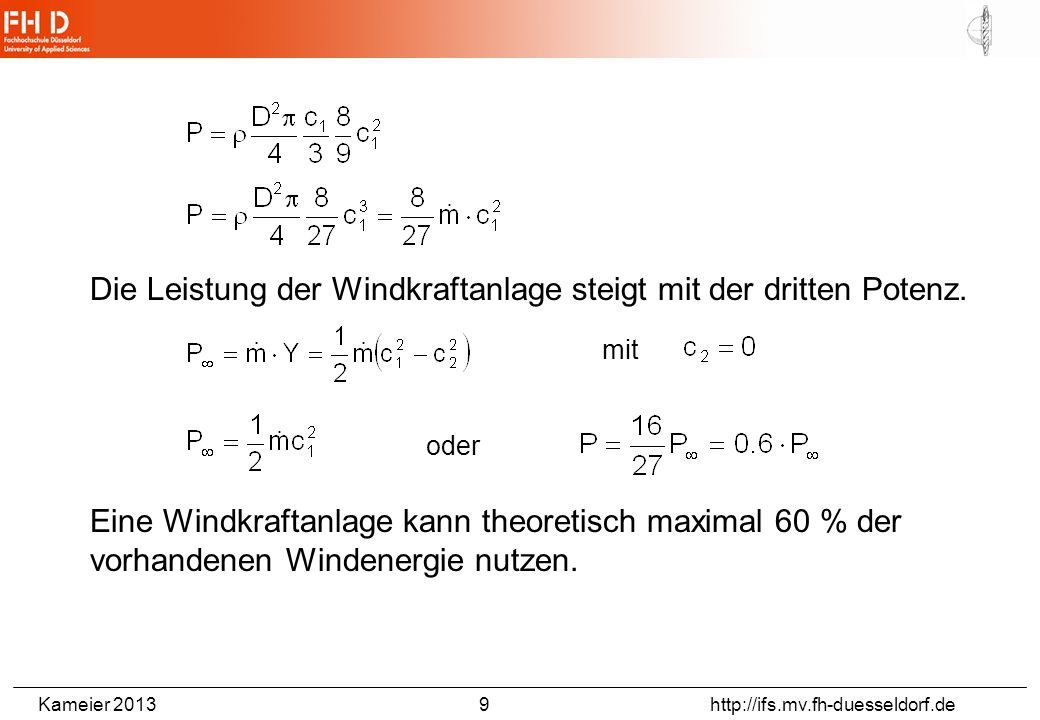

10 Kameier 2013 9 http://ifs.mv.fh-duesseldorf.de Die Leistung der Windkraftanlage steigt mit der dritten Potenz. mit oder Eine Windkraftanlage kann theoretisch maximal 60 % der vorhandenen Windenergie nutzen.

11 Kameier 2013 10 http://ifs.mv.fh-duesseldorf.de Geschwindigkeitsdreiecke nach der Theorie von Schmitz und Betz, in Anlehnung an Gasch (2007)/1/, rot=Eintritt, grün=Rotorebene(fiktiv), blau=Austritt (Steinberg, Bachelor-Thesis, FHD, 2013)

12 Kameier 2013 11 http://ifs.mv.fh-duesseldorf.de Die vom Rotor erfasste Stromröhre hat gemäß der Kontinuitätsgleichung stromauf des Rotors einen kleineren Querschnitt als stromab des Rotors: Bild aus: Spurk, Aufgaben zur Strömungslehre, 1996.

13 Kameier 2013 12 http://ifs.mv.fh-duesseldorf.de

14 Kameier 2013 13 http://ifs.mv.fh-duesseldorf.de Kleine Windenergieanlage für das Testfeld der FH Düsseldorf (Neubau Derendorf) 350 Watt  1,22 m Einschaltgeschwindigkeit 3,5 m/s (=12,6 km/h) typische Masthöhe 6 m http://www.superwind.com/swe/index.htm
