1 1 Bienvenue! Herzlich willkommen! Welcome! Christian Scheurer Ingenieur FH in Informatik Embedded World Conference Nürnberg, 17. Februar 2004

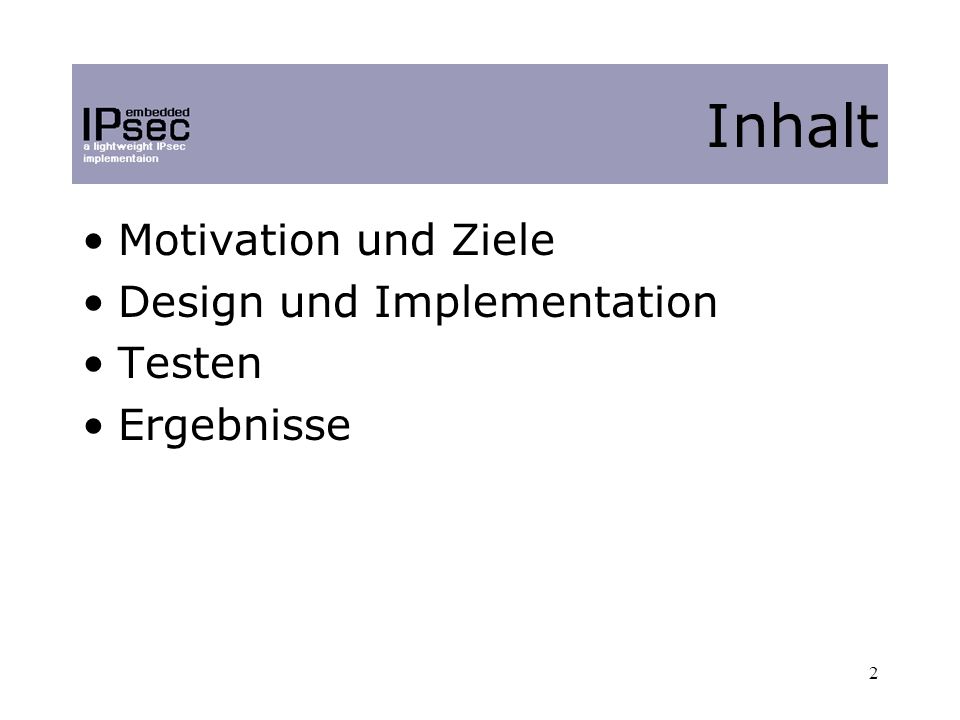

2 2 Motivation und Ziele Design und Implementation Testen Ergebnisse Inhalt

3 3 Motivation & Ziele

4 4 Offene IPsec Implementation ausgelegt für low-end embedded Systeme Interoperabilität mit andern IPsec Systemen Motivation & Ziele

5 5 Design & Implementation

6 6 IPsec verstehen –Literatur: Big Book of IPsec RFCs –Praktische Tests mit FreeS/WAN Entwicklungsumgebung –PC mit Keil uVision IDE und Sniffer –PC mit Debian Linux und FreeS/WAN –C167-Board und 10Mbit Ethernet Hub Vorbereitung

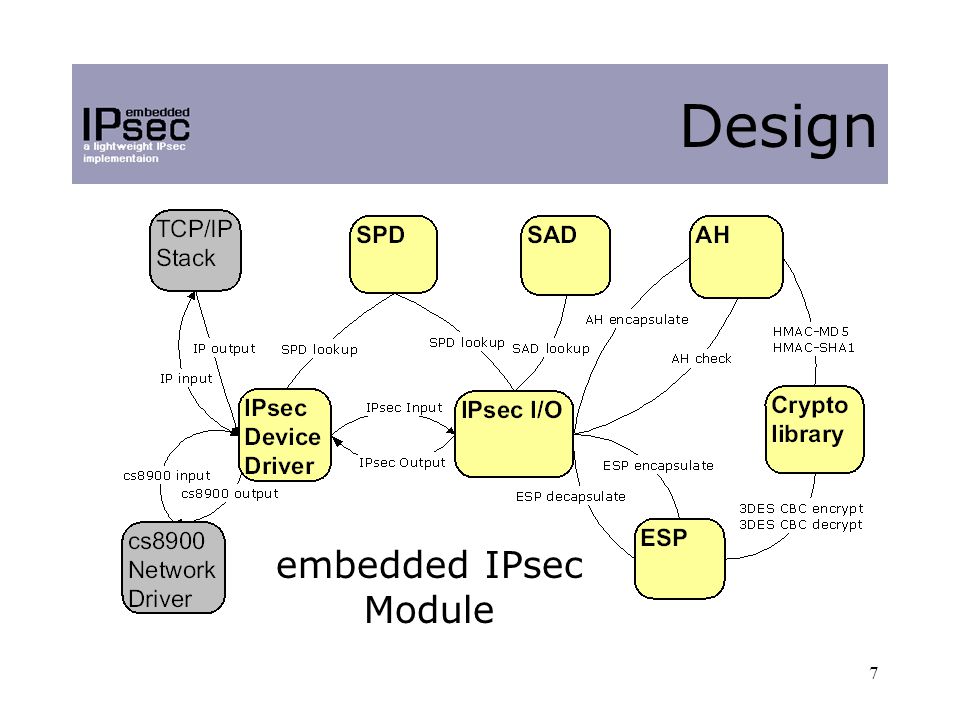

7 7 Design embedded IPsec Module

8 8 Reihenfolge Implementation: 1.) Anbindung an TCP/IP Stack 2.) Konfigurationsdatenbanken 3.) Crypto Funktionen 4.) AH Protokoll 5.) ESP Protokoll 6.) AntiReplay,... Design

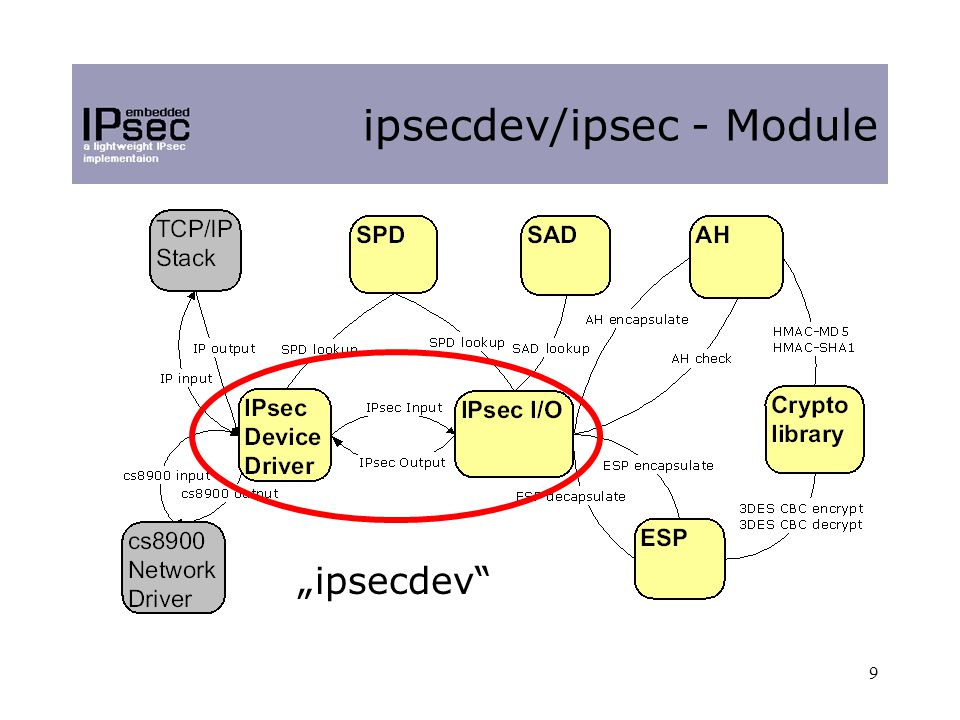

9 9 ipsecdev/ipsec - Module „ipsecdev“

10 10 lwIP TCP/IP Stack lwIP – a light weight TCP/IP Stack TCP/IP Stack CS8900 Driver

11 11 1.) Anbindung an TCP/IP Stack Traffic Interception IPsec Library IPsec Driver

12 12 Datenbank - Module SPD und SAD

13 13 2.) SAD und SPD

14 14 Security Policy Database Welche Pakete werden verarbeitet? –DISCARD  –BYPASS  –APPLY 

15 15 Security Policy Database Beispiel einer SPD Konfiguration

16 16 Security Association Database Wie werden Pakete verarbeitet? –Tunnel oder Transport Mode –AH oder ESP –Algorithmen und Keys –Security Parameter Index

17 17 Security Association Database Beispiel einer SAD Konfiguration

18 18 Outbound Processing Datenfluss bei Outbound Processing SA

19 19 AH/ESP/Crypto - Module AH und ESP

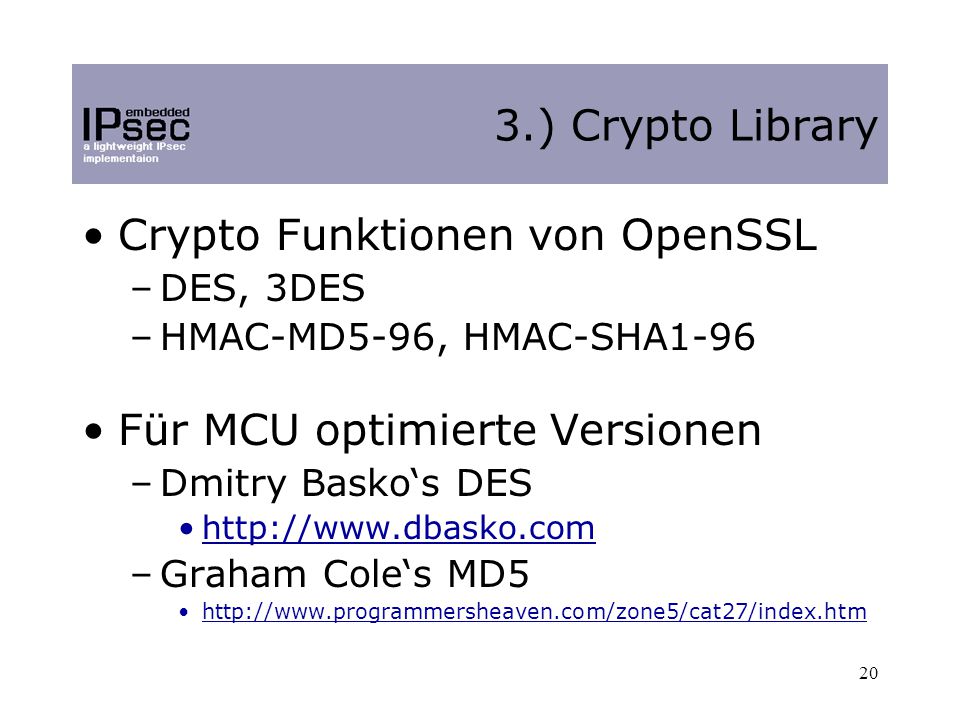

20 20 Crypto Funktionen von OpenSSL –DES, 3DES –HMAC-MD5-96, HMAC-SHA1-96 Für MCU optimierte Versionen –Dmitry Basko‘s DES –Graham Cole‘s MD5 3.) Crypto Library

21 21 4.) Authentication Header

22 22 5.) Encapsulating Security Payload

23 23 Speicherverwaltung

24 24 Testen

25 25 Test-Konzept Testen

26 26 Structural Tests Testen TST sa_test_sad_lookup() : SUCCESS : TST sa_test_sad_get_spi(): SUCCESS : TST sa_test_spd_flush() : NOT IMPL. : TST sa_test_sad_flush() : NOT IMPL. : TST test_esp_decapsulate : SUCCESS : TST test_esp_encapsulate : SUCCESS : MSG main : structural testing finished: MSG main : o % correct (92 of 92 tests passed) MSG main : o 82.61% complete (19 of 23 functions implemented)

27 27 Functional Tests Testen

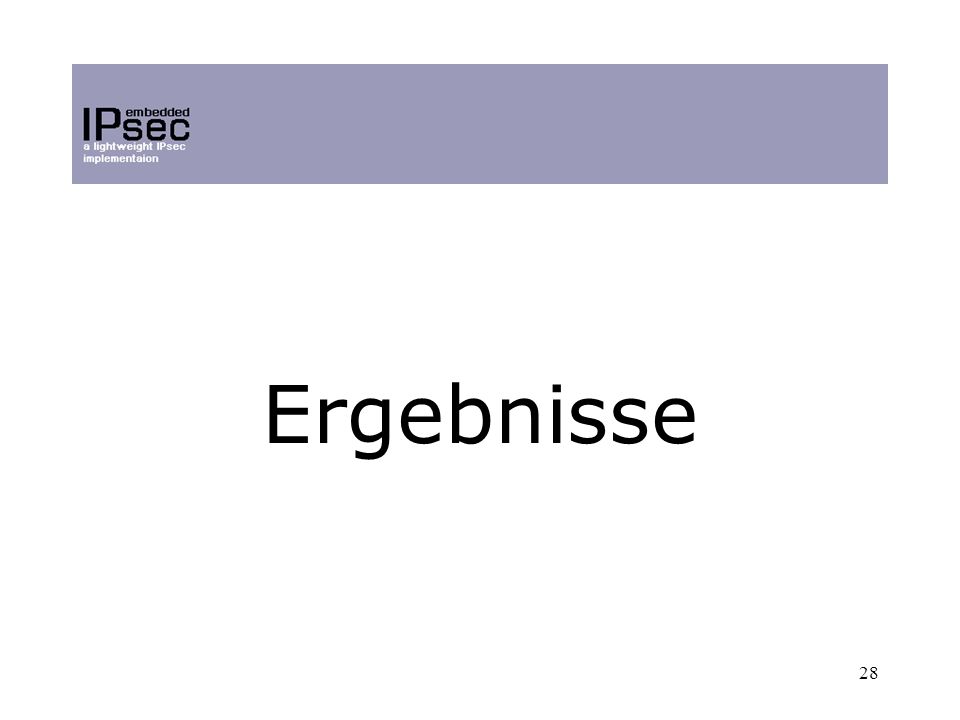

28 28 Ergebnisse

29 29 Grösse Ergebnisse Protokolle und DB total 18kB Crypto Library auf OpenSSL Basis total 90kB

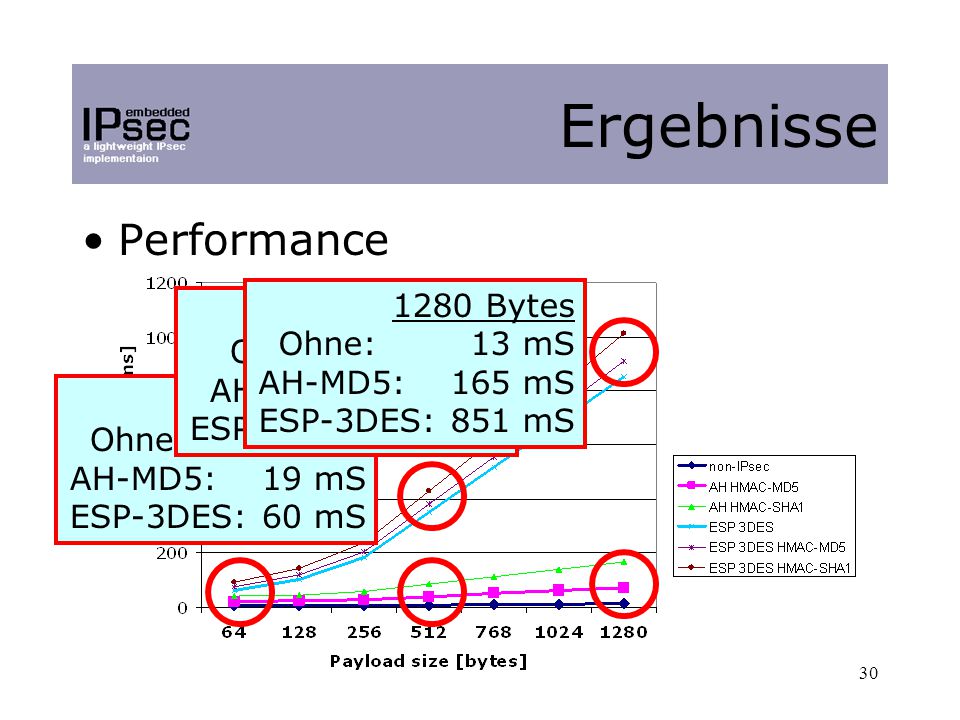

30 30 Performance Ergebnisse 64 Bytes Ohne: 5 mS AH-MD5:19 mS ESP-3DES:60 mS 512 Bytes Ohne: 8 mS AH-MD5:38 mS ESP-3DES:351 mS 1280 Bytes Ohne: 13 mS AH-MD5:165 mS ESP-3DES:851 mS

31 31 Einsatzgebiete –Vernetzte Sensoren –Gebührenzähler Ergebnisse

32 32 Interoperabilität Ergebnisse

33 33 Arbeitsaufwand ca. 1‘000h Ergebnisse

34 34 Weitergeführt als Projekt –Niklaus Schild –Christian Scheurer Zukunft

35 35 Merci!  Es folgt die Demo 
