1 Elektronik Lösungen

2 3 Der Transistor

3 3.2 Der Transistor als Schalter

4 3.2.1 Hellsteuerung mit Transistor

5 Schaltskizze:

6 3.2.1 Hellsteuerung mit Transistor Schaltskizze:

7 3.2.1 Hellsteuerung mit Transistor Schaltskizze:

8 3.2.1 Hellsteuerung mit Transistor Schaltskizze: Funktion:

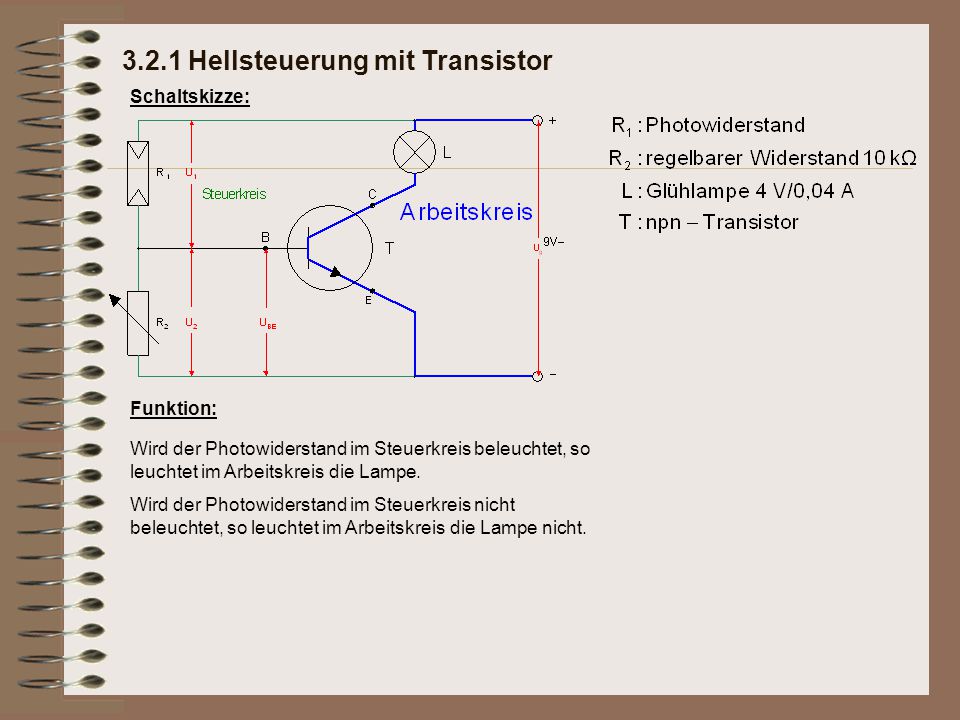

9 3.2.1 Hellsteuerung mit Transistor Schaltskizze: Funktion: Wird der Photowiderstand im Steuerkreis beleuchtet, so leuchtet im Arbeitskreis die Lampe.

10 3.2.1 Hellsteuerung mit Transistor Schaltskizze: Funktion: Wird der Photowiderstand im Steuerkreis beleuchtet, so leuchtet im Arbeitskreis die Lampe. Wird der Photowiderstand im Steuerkreis nicht beleuchtet, so leuchtet im Arbeitskreis die Lampe nicht.

11 3.2.1 Hellsteuerung mit Transistor Schaltskizze: Aufbau:

12 3.2.1 Hellsteuerung mit Transistor Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern:

13 3.2.1 Hellsteuerung mit Transistor Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: 1. Spannungsteiler (Arbeitskreis): Lampe und Transistor 2. Spannungsteiler (Steuerkreis): Photowiderstand R 1 und Drehwiderstand R 2

14 3.2.1 Hellsteuerung mit Transistor Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: 1. Spannungsteiler (Arbeitskreis): Lampe und Transistor 2. Spannungsteiler (Steuerkreis): Photowiderstand R 1 und Drehwiderstand R 2 Bei verdunkeltem Photowiderstand wird der Drehwiderstand so eingestellt, daß der Transistor den Arbeitskreis sperrt und die Lampe nicht brennt. U 2 < 0,7 V.

15 3.2.1 Hellsteuerung mit Transistor Erklärung:

16 3.2.1 Hellsteuerung mit Transistor Erklärung:

17 3.2.1 Hellsteuerung mit Transistor Erklärung:A) Verdunklung

18 3.2.1 Hellsteuerung mit Transistor Erklärung:A) Verdunklung Photowiderstand und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte.

19 Der verdunkelte Photowiderstand hat einen sehr hohen Widerstandswert Hellsteuerung mit Transistor Erklärung:A) Verdunklung Photowiderstand und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte.

20 Der verdunkelte Photowiderstand hat einen sehr hohen Widerstandswert Hellsteuerung mit Transistor Erklärung:A) Verdunklung Photowiderstand und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. Der Drehwiderstand wird so eingestellt, daß an ihm eine Spannung U 2 = 0,5 V liegt.

21 Der verdunkelte Photowiderstand hat einen sehr hohen Widerstandswert Hellsteuerung mit Transistor Erklärung:A) Verdunklung Photowiderstand und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. Der Drehwiderstand wird so eingestellt, daß an ihm eine Spannung U 2 = 0,5 V liegt. Da Basis und Emitter des Transistors parallel zum Drehwiderstand geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V.

22 Der verdunkelte Photowiderstand hat einen sehr hohen Widerstandswert Hellsteuerung mit Transistor Erklärung:A) Verdunklung Photowiderstand und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. Der Drehwiderstand wird so eingestellt, daß an ihm eine Spannung U 2 = 0,5 V liegt. Da Basis und Emitter des Transistors parallel zum Drehwiderstand geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V. Der Transistor sperrt den Arbeitsstromkreis.

23 Der verdunkelte Photowiderstand hat einen sehr hohen Widerstandswert Hellsteuerung mit Transistor Erklärung:A) Verdunklung Photowiderstand und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. Der Drehwiderstand wird so eingestellt, daß an ihm eine Spannung U 2 = 0,5 V liegt. Da Basis und Emitter des Transistors parallel zum Drehwiderstand geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V. Der Transistor sperrt den Arbeitsstromkreis. Die Lampe im Arbeitskreis leuchtet nicht.

24 3.2.1 Hellsteuerung mit Transistor Erklärung:

25 3.2.1 Hellsteuerung mit Transistor Erklärung:B) Beleuchtung

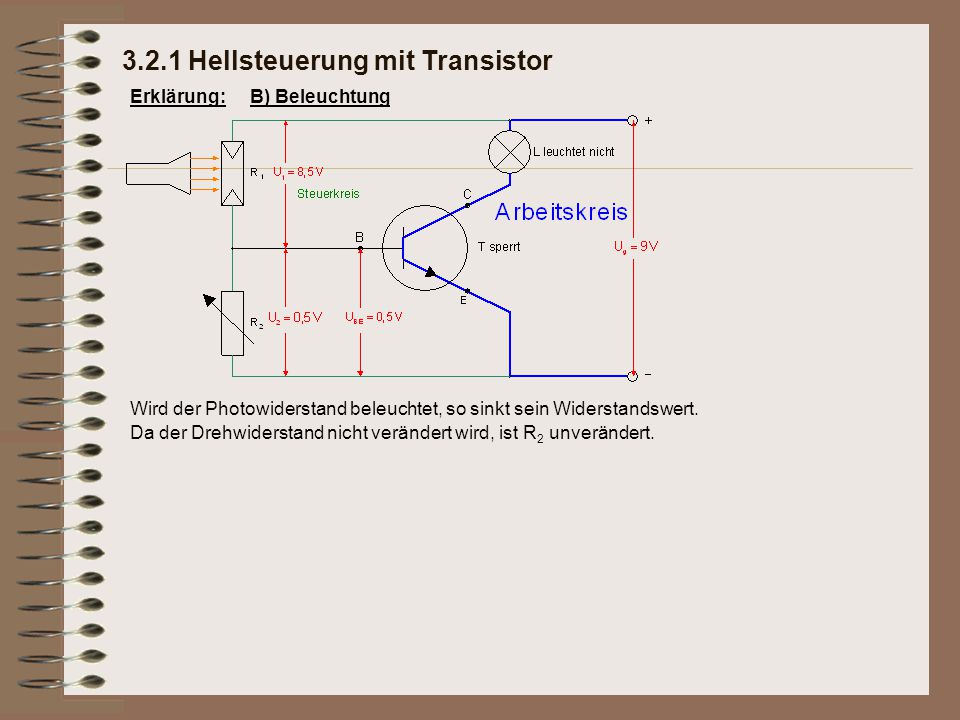

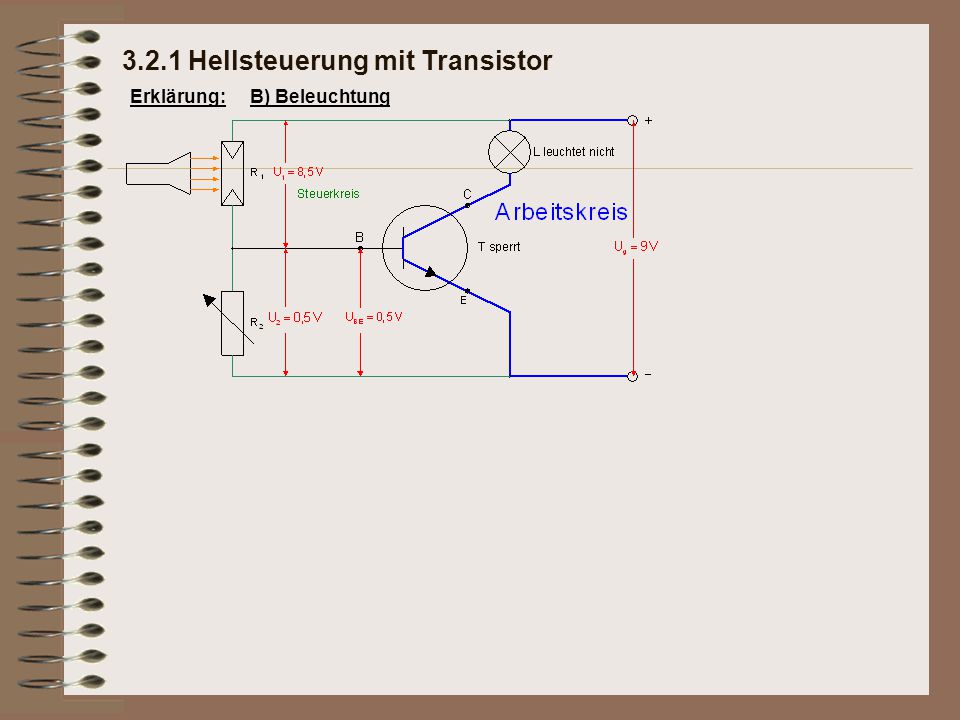

26 3.2.1 Hellsteuerung mit Transistor Erklärung:B) Beleuchtung Wird der Photowiderstand beleuchtet, so sinkt sein Widerstandswert.

27 3.2.1 Hellsteuerung mit Transistor Erklärung:B) Beleuchtung Wird der Photowiderstand beleuchtet, so sinkt sein Widerstandswert. Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert.

28 3.2.1 Hellsteuerung mit Transistor Erklärung:B) Beleuchtung Wird der Photowiderstand beleuchtet, so sinkt sein Widerstandswert. Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2.

29 3.2.1 Hellsteuerung mit Transistor Erklärung:B) Beleuchtung Wird der Photowiderstand beleuchtet, so sinkt sein Widerstandswert. Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. U 1 wird kleiner, dadurch wird U 2 > 0,7 V.

30 Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V Hellsteuerung mit Transistor Erklärung:B) Beleuchtung Wird der Photowiderstand beleuchtet, so sinkt sein Widerstandswert. Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. U 1 wird kleiner, dadurch wird U 2 > 0,7 V.

31 Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V Hellsteuerung mit Transistor Erklärung:B) Beleuchtung Wird der Photowiderstand beleuchtet, so sinkt sein Widerstandswert. Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. U 1 wird kleiner, dadurch wird U 2 > 0,7 V. Der Transistor gibt den Arbeitskreis frei.

32 Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V Hellsteuerung mit Transistor Erklärung:B) Beleuchtung Wird der Photowiderstand beleuchtet, so sinkt sein Widerstandswert. Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. U 1 wird kleiner, dadurch wird U 2 > 0,7 V. Der Transistor gibt den Arbeitskreis frei. Die Lampe im Arbeitskreis leuchtet.
