1 EASY-Einführung EASY-Seminar Seminar K100 EASY400 und EASY600

2 Steuerungs-Hirachie Speicherprogrammierbare Steuerungen
(SPS) programmierbar nach IEC 61131 In AWL / KOP / FBS / ST XC100/200/600 PS4-... EASY400 / 600 Intelligentes Steuerrelais Schaltplan zeichnen am Display oder PC Steuerungs-Hirachie Die Welt der Steuerungen ist sehr vielseitig. Es gibt nach wie vor Schütz– und Relais- Steuerungen, für den unteren Anwendungsbereich mit einer geringen Verknüpfungstiefe. Den Bereich der mittleren und hohen Verknüpfungstiefe war in den letzten Jahren mehr und mehr den SPSen zugefallen. Der Trent zu immer komplexeren SPS-Systemen, die nur über den PC zu bedienbar und program-mierbar sind, hat viele Anwender verschreckt. Das „eben einmal“ ändern von Programmen ist meist nur noch von Spezialisten durchführbar. Die Entwicklung der EASY ist diesem Trent entgegen gesetzt. Man will dem Anwender die Scheu vor einer „SPS“ nehmen. Mit Hilfe einer einfachen grafischen Schaltplaneingabe am Gerät oder am PC werden dem Anwender bewährte Sterungstechnik und intelligenten Funktionen angeboten. EASY800 DIL Schütz- und Relais-Steuerungen (VPS) „programmierbar“ über die Verdrahtung

3 Funktionen Unterschied zur SPS ist zum Beispiel die Programmierung ohne Programmiergerät oder andere Hilfmittel (wie z.B. auch bei Zeitrelais) Unterschied zur Elektromechanik ist der geringe Platzbedarf und die umfangreichen, integrierten Funktionen. Erklärung der einzelnen Funktionen in Entsprechung zur Elektro- mechanik: - Hilfsschütze (standard, verklinkend / speichernd) - Multifunktions-Zeitrelais (Timer) - Befehlsgeräte / Befehlstasten (P-Tasten am Easy) - Analog-Komperatoren (Soll-/Istwertvergleicher von Analogsignalen) - Zähler, Betriebsstundenzähler - Zeitschaltuhren - Stromstoßschalter (Eltako) - Info- und Alarmtextdiplay (Gerätedisplay arbeitet als "Mini-MMI") Preiswürdigkeit ab den Kosten für z.B. 2 Zeitrelais und 2 Hilfsschütze => Kundenvorteil: Ein Mehr an Funktionalität bei geringeren Kosten h

4 Schaltplaneingabe S1 K1 S4 S6 K2 T1 S5
Im Unterschied zur Elektromechanik entfällt bei EASY die Ver- drahtung zwischen den einzelnen Komponeneten bzw. Funktionen. Stattdessen erfolgt die Eingabe des Schaltplanes direkt am Gerät selbst (ohne - optional auch mit - Programmierhilfsmittel wie z.B. PC) Beliebige Reproduzierbarkeit bei Serienanwendungen Einfache, intuitive Menüführung in 5 bzw, 10 Menüsprachen Umfangreiche Diagnosefunktionen wie z.B. Stroflußanzeige oder Überprüfen der einzelnen Bausteine (Timer, Zähler) im RUN-Betrieb Platzersparnis im Einbauraum / Gehäuse der Applikation (4 TE-Gerät z.B. beinhaltet u.a. 4 Schaltuhren, 8 Timer, 8 Zähler, 8 Komperatoren und 16 Hilfschütze) => Kundenvorteil: Zeit- und Kostenreduzierung durch gesparte Verdrahtung und geringeren Montage-Platzbedarf

5 Erweiterungen EASY600 12x DC 12x DC EASY800 12x AC 8x T 6x R 2x R 6x R
ASi DP CANopen EASY600 DeviceNet 12x DC 12x DC EASY800 12x AC 8x T Optimale Anpassung an die Applikation durch die Möglichkeit der lokalen und/oder der dezentralen Erweiterung Freie Kombination von Eingangssignalen und Versorgungsspannung ist möglich (z.B. DC-Basisgerät mit AC-Erweiterung) Einbinden von Steuerrelais EASY in übergeordnete Automatisier- ungslösungen durch diverse Busanschaltungen (AS-i, Profibus DP, CANopen, DeviceNet) Durch Kombination und Erweiterung sind durchgängige Lösungen für Anwendungen von 12 E/A (8I,4Q) bis über 300 E/A-Punkten mit einem System möglich Die integrierte Vernetzbarkeit der EASY800 - mit Distanzen von bis zu 1000 m - erlaubt intelligente Lösungen für Gebäudeappli- kationen und ausgedehnte Maschinensteuerungen => Kundenvorteil: Eine durchgängige Systemfamilie spart Zeit für Einarbeitung und sichert Investitionen für bereits erstellte Programme. Zusätzlich bietet die EASY800 eine Vernetzung zum Nulltarif. 6x R 2x R 6x R

6 Applikation im Handwerk
Schaufensterbeleuchtung Schaufensterbeleuchtung: - Zeitabhängiges Schalten - Bewegungsabhängiges Schalten (belebtes Schaufenster) - Helligkeitsabhängiges Schalten (Dämmerungsschalter) - Kombinationsmöglichkeit mit Fremdsystemen (z.B. Alarmanlage) - Zentralschaltfunktionen - Relais schalten direkt die angesteuerte Last (bis 8A ohmsche Last an B16 Automat) Gebäude-Beleuchtungssteuerung: - Intelligentes Treppenlicht (z.B. Vorwarnfunktion nach DIN, Putzlicht) - Bewegungsabhängiges Schalten und Zentralschaltfunktionen - Steuerung von Lichtszenarien - Kombinationsmöglichkeit mit Fremdsystemen (z.B. Feuermeldeanlage) Gewächshaussteuerung: - Temperaturüberwachung und Steuerung (2-Punkt-Regler ohne/mit Hysterese, zukünftig auch stetige Regelung z.B. PID mit Analogausgang oder PWM) - Feuchtigkeitsüberwachung und Steuerung - Helligkeitsüberwachung und Steuerung (z.B. für Jalosie) - Belüftungssteuerung (Zeit- und/oder Temperaturabhängig) - Bewässerungssteuerung (Zeit- und/oder Feuchteabhängig) - Direkte Anzeige der Meßwerte auf Geräte-Display (skaliert auf die entsprechende physikalische Einheit) Gebäude-Beleuchtungssteuerung Gewächshaussteuerung

7 Applikation in der Industrie
LKW-Kühlaggregatsteuerung LKW-Kühlaggregatsteuerung: - Durchgängige Umgebungs-Betriebstemperatur von -25° bis +55° C für die gesamte EASY-Reihe. Display ablesbar im Bereich 0° bis +55° C (z.B. für den Einsatz in Freiland- oder Fahrzeug-Anwendungen) - Spannungsvariante mit 12 V DC für Fahrzeugtechnik, Caravan und Sportboote (aber auch z.B. für Alarmsysteme oder kleine Photovoltaik-Anlagen) Maschinensteuerung: - Erfassen und Verarbeiten von Positionssensorik bzw. Positionssignalen - Zählen von Vorgängen, Abläufen oder auch Stückgütern (mit EASY800 ist auch schnelles Zählen bis 5 kHz möglich) - Einfache Positionierungen - Maschinenmodularität durch lokale Intelligenz direkt an der Steuerungsaufgabe (evtl. übergeordnete Vernetzung zur Zentralsteuerung mit AS-i, Profibus DP, CANopen oder DeviceNet) - Halbleiterausgänge zur schnellen, sicheren und verschleißfreien Signalausgabe Behältersteuerung: - Erfassen von Analogsignalen aus Meßwertgebern für physikalische Größen (z.B. Füllstand, Temperatur, Druck usw.) mit einer Auflösung von bis zu 10 Bit / 1024 Inkr.) - Einfache Regelfunktionen (Pumpen, Mischen usw.) - Direkte Anzeige der Meßwerte auf Geräte-Display (skaliert auf die entsprechende physikalische Einheit) Maschinensteuerung Behältersteuerung

8 Leistungsmerkmale easy400
8 x Input 115/230 V AC 12/24 V DC V 2 x Input 0,1 V 41 Lines -25° Operation Leistungsmerkmale EASY400: - Versorgungsspannungen 24 V DC oder V AC - 8 digitale Eingänge mit einer Signalspannung wie Versorgung, davon bei 24 V DC: 2 optionale analoge Eingänge V DC / Auflösung 0,1 V - Maximal 41 Strompfade mit je 3 Kontakten und 1 Spule - Menüführung des Anwenders in 5 Sprachen (D, GB, F, I, E) - DC-Geräte: 4 Relaisausgänge bis 240 V AV / 8 A (B16) an ohmscher Last oder 4 Halbleiterausgänge 24 V DC / 0,5 A kurzschlußsicher mit Diagnose - AC-Geräte: 4 Relaisausgänge bis 240 V AV / 8 A (B16) an ohmscher Last - Betriebs-Umgebungstemperaturbereich von -25° bis +55° C (lesbares Display von 0° bis +55° C) 4x / 4x Output 5 Language

9 Leistungsmerkmale easy600

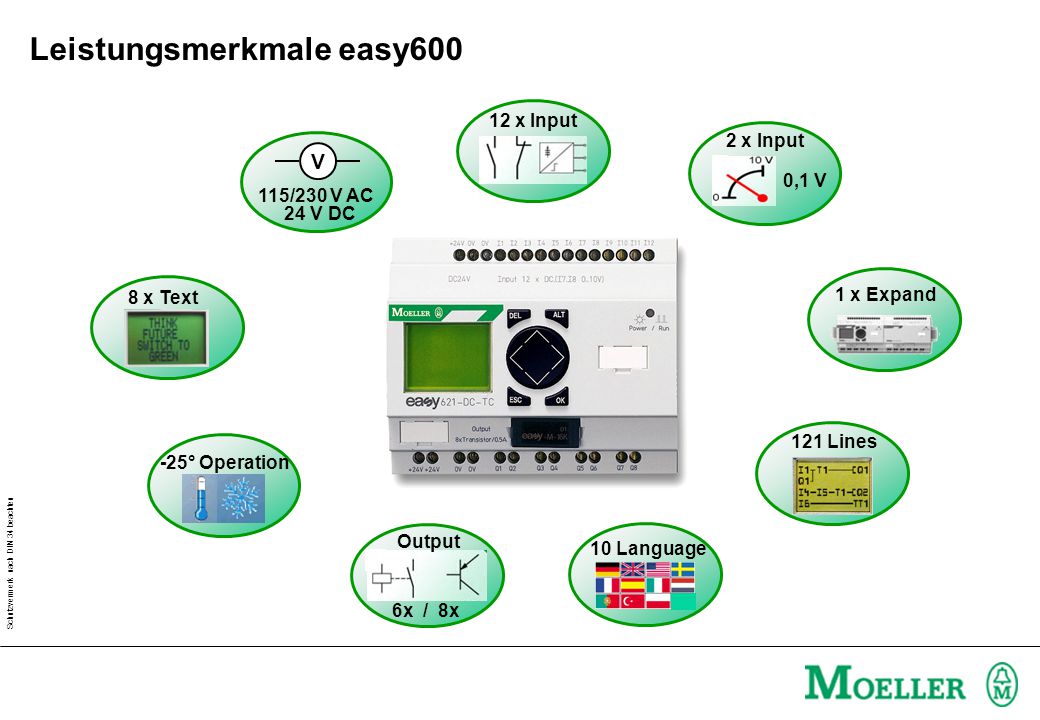

12 x Input 2 x Input 0,1 V 115/230 V AC 24 V DC V 1 x Expand 8 x Text Leistungsmerkmale EASY600: - Versorgungsspannungen 24 V DC oder V AC - 12 digitale Eingänge mit einer Signalspannung wie Versorgung, davon bei 24 V DC: 2 optionale analoge Eingänge V DC / Auflösung 0,1 V - Lokale Erweiterbarkeit über EASY-Link mit jeweils einer Erweiterung pro Basisgerät - Maximal 121 Strompfade mit je 3 Kontakten und 1 Spule - Menüführung des Anwenders in 10 Sprachen (D, GB, F, I, E, NL, S, PL, TÜR, POR) - DC-Geräte: 6 Relaisausgänge bis 240 V AV / 8 A (B16) an ohmscher Last oder 8 Halbleiterausgänge 24 V DC / 0,5 A kurzschlußsicher mit Diagnose - AC-Geräte: 6 Relaisausgänge bis 240 V AV / 8 A (B16) an ohmscher Last - Betriebs-Umgebungstemperaturbereich von -25° bis +55° C (lesbares Display von 0° bis +55° C) -8 Textmeldebausteine mit jeweils 4 Zeilen à 12 Zeichen und der Möglichkeit Soll- oder Istwerte der Steuerung einzublenden (automatisch rollierend) 121 Lines -25° Operation 6x / 8x Output 10 Language

10 Zubehör SKF... EASY400-POW 200-POW 256-HCI EASY-SOFT M22-TA
Sichtkklappfenster SKF für frontseitigen Einbau in Schaltschränke oder Schaltschranktüren Netzteile mit eine Eingangsspannung von 100 bis 240 V AC und einem Ausgang von 24 V DC mit 0,25 A (EASY200-POW) bzw. 1,25 A (EASY400-POW) Modul zur Erhöhung des Stroms von bis zu 6 AC-Eingangssignalen um längere Leitungslängen - z.B. im Gebäude - zu realisieren (EASY256-HCI: Reduzierung der Effekte von Störfelder-Induktionen) Teleskopadapter TA für die flexible Anpassung der Bauhöhe bei der Montage in Zwischenbauweise EASYSOFT in der aktuellen Version 4.xx und PC-Kabel zur komfor- tablen Programmierung, Inbetriebnahme und Dokumentation von Projekten und Applikationen mit EASY M22-TA

11 Rund(um) Rund um easy Bücher: Service: Starter-Pakete: Teachware:
Praxis-Seminarreihe vom Heinz-Piest-Institut EASY-Grundlehrgang für EASY400/600 Autor : Klaus Machalek ISBN : Verlag : EPV Steuer- und Logikrelais in der modernen Elektrotechnik Autor : Jens Uetrecht ISBN: Verlag: Franzis‘ Wireless Control mit SMS und Handy Autor : Ulrich Kanngießer ISBN: Verlag: Franzis‘ Rund(um) Kleinsteuerung mit EASY Autor : Ulrich Kanngießer ISBN: X Verlag: Hürthig & Pflaum Verlag Service: Download: - Handbücher - Software - Software-Updates - Präsentationen - Kataloge / Produktinformationen - Tipps - FAQ´s - Chat - Preise / Bestelldaten - Zubehör Starter-Pakete: EASY-MINI-BOX EASY-MIDI-BOX EASY-MAXI-BOX EASY-TRAINER-BOX Teachware: MiniTrainer-Katalog SK D / GB Lehrsysteme: ELWE Modelle: Fischertechnik Einsteigerpakete, u.v.m. Seminare: K100 und K101

12 Kundennutzen Eine komplett durchgängige Systemfamilie ...

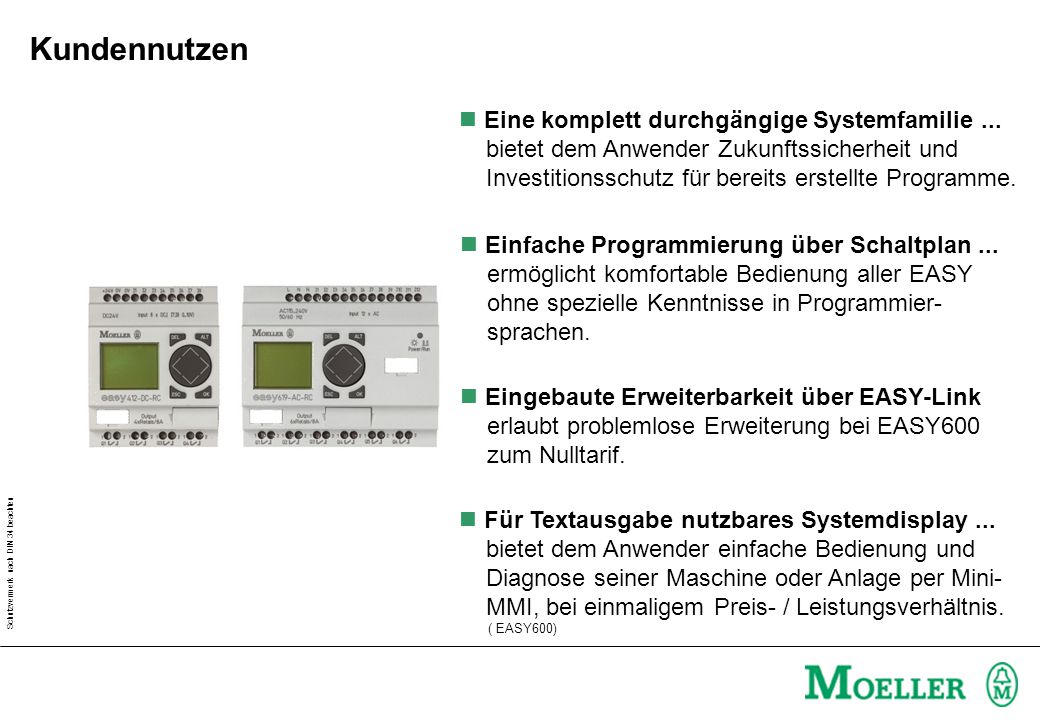

bietet dem Anwender Zukunftssicherheit und Investitionsschutz für bereits erstellte Programme. Einfache Programmierung über Schaltplan ... ermöglicht komfortable Bedienung aller EASY ohne spezielle Kenntnisse in Programmier- sprachen. Eingebaute Erweiterbarkeit über EASY-Link erlaubt problemlose Erweiterung bei EASY600 zum Nulltarif. Für Textausgabe nutzbares Systemdisplay ... bietet dem Anwender einfache Bedienung und Diagnose seiner Maschine oder Anlage per Mini- MMI, bei einmaligem Preis- / Leistungsverhältnis. ( EASY600)

13 Typenschlüssel - EASY400 und 600

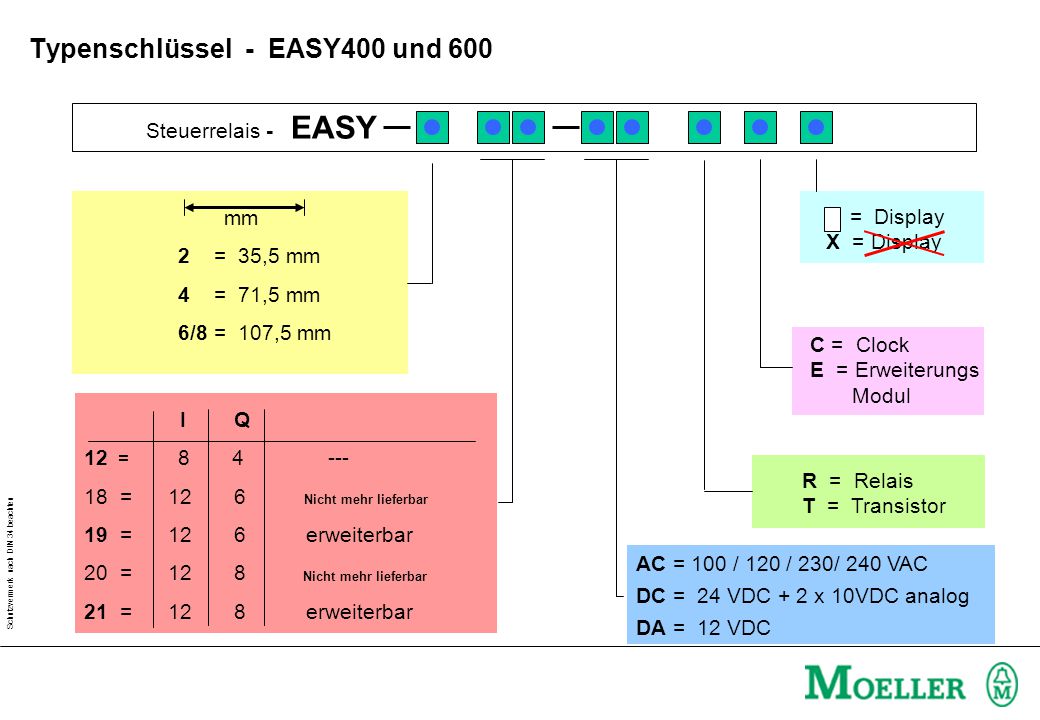

Steuerrelais - EASY mm 2 = 35,5 mm 4 = 71,5 mm 6/8 = 107,5 mm = Display X = Display C = Clock E = Erweiterungs Modul I Q 12 = 18 = 19 = erweiterbar 20 = 21 = erweiterbar Der EASY-Typenschlüssel Das System EASY umfasst eine Vielzahl von Komponenten, die dank des Typenschlüssels leicht zu klassivizieren sind. Grundsätzlich kennt das System EASY zwei Gehäusegrößen, das kleine kompakte EASY412-Gehäuse mit einer Breite von 4 Teilungseinheiten und das 6 teilungsbreite EASY600 und EASY800 Gerätespektrum. Aus dem Typenschlüssel kann der Anwender direkt erkennen ob es sich um ein 24 VDC oder 230VAC(115VAC)-Gerät handelt. R = Relais T = Transistor Nicht mehr lieferbar AC = 100 / 120 / 230/ 240 VAC DC = 24 VDC + 2 x 10VDC analog DA = 12 VDC Nicht mehr lieferbar

14 Digitale Eingänge der EASY (-AC)
115/230VAC L N 2-Draht Initiatoren, Glimmlampe Distanz 40m m ( I7+I8 = 100m) Strom S1 S2 Digitale Eingänge der EASY- ... AC: Die EASY - AC ist für den direkten Einsatz im 230 (115)VAC-Netz vorgesehen. Sie bietet AC-Eingänge, die alle über die gleiche Phase versorgt werden müssen. Die Leitungslänge liegt bei ca.40m. Werden größere Entfernungen notwendig, muß eine Entkopplungsdiode (z.B. 1N4007) vorge-sehen werden. Der Eingangsstrom liegt bei typ. 0,5mA(230VAC) . Die Eingänge I7 und I8 sind von Hause aus für den Einsatz von Glimmlampen ausgelegt (2mA/230VAC).Um Störeinflüsse auszuschließen und um Zwei-draht-Initiatoren benutzen zu können, wird im System EASY das Modul „EASY256-HCI“ angeboten . Hiermit lassen sich 6 Eingänge beschalten. Weitere Informationen finden Sie im Bedienungshandbuch: AWB im Kapitel „Installation“. 1N4007 HCI L N I1 I 1..I 6 / I 9..I 12 : 0,5mA - 230VAC 0,25mA - 115VAC I 7, I 8 : 6mA -i 230VAC 4mA -i 115VAC I > 0,5 / 0,25mA mit EASY256-HCI I I1

15 Digitale Eingänge der EASY (-DC / -DA )
12 / 24 VDC L01 + L01 - 1KOhm ~ 12VDC Distanz 100m S1 2,2mA 3,3mA Digitale Eingänge der EASY- ... DC / -DA: Die EASY - DC ist für den direkten Einsatz im 24 VDC-Netz vorgesehen. Für den 12 VDC-Einsatz ist die EASY-..DA vorbereitet. Alle digitalen Eingänge lassen sich über die zweite OV-Klemme potential- getrennt versorgen. Die Eingänge 7 und 8 sind allternativ als analoge Eingänge verwendbar. In diesem Fall beträgt die max. Leitungslänge 30m geschirmt. Im Bedienungshandbuch werden verschiedene Applikationen erläutert. Der Anschluss von Zweidrahtinitiatoren ist nicht ratsam, da der Ruhestrom der Initiatoren ein „1“-Signal vorgeben wird. Der Anschluß von Analogegebern ist von 0..10VDC fest vorgegeben. alternativ VDC 0V I I7 I8 DC = 24VDC DA = 12VDC I I1

16 Digitale Ausgänge der EASY
EASY...-R EASY...-T max. 10 A Q Q1 DC = 24VDC DA = 12VDC Q1 Q Q >=2,5A <= 8A / B16 Digitale Ausgänge der EASY Je nach Gerätetyp bietet das System EASY Relais oder Halbleiterausgänge. Der Typen-Hinweis „T“ steht für Transistorausgänge und der Hinweis „R“ steht für die Relaisvariante. Die Transistorausgänge sind kurzschlußfest und überlastsicher. Eine Sammelstörmeldung bei Kurz-schluss oder Überlast der Transistorausgänge kann der Anwender über die „Eingänge“ I15 bzw.I16 abfragen. Die Relaisausgänge sind nicht kurzschlußfest. Will man dies haben, so ist eine B16, 8A flinke Sicherung pro Ausgang vorzusehen . 24V= 0,5A 0,5A 24V= 8A A 115V~ 8A A 230V~ 8A A

17 Übersicht der Schaltkontakte

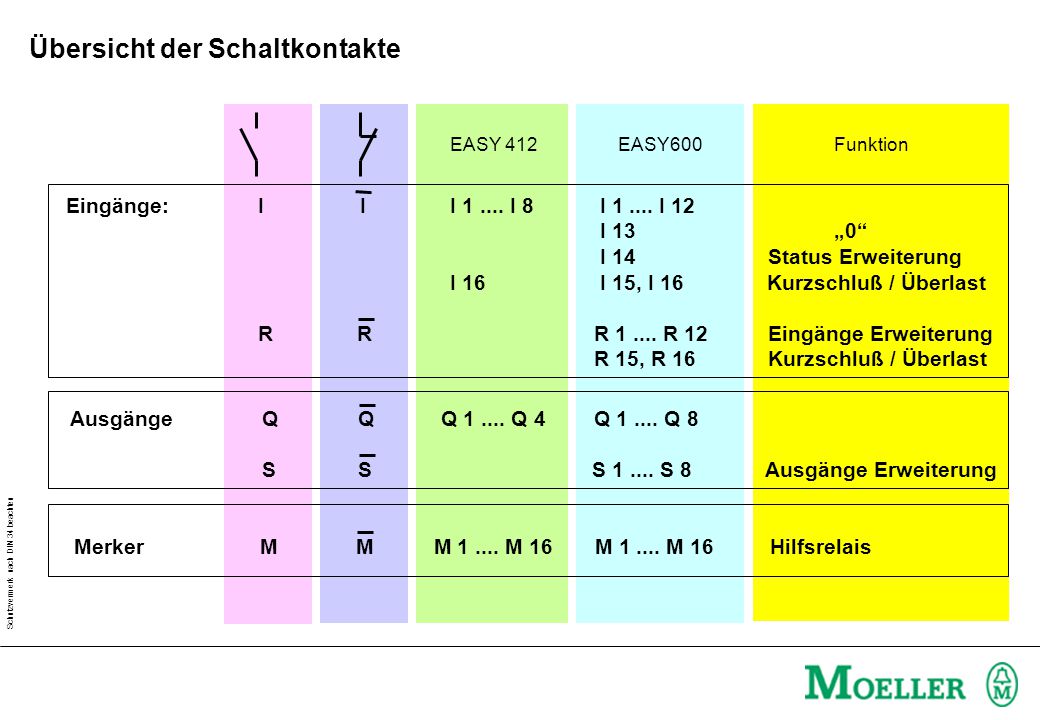

EASY EASY600 Funktion Eingänge: I I I I I I 12 I 13 „0“ I Status Erweiterung I I 15, I Kurzschluß / Überlast R R R R Eingänge Erweiterung R 15, R Kurzschluß / Überlast Ausgänge Q Q Q Q Q Q 8 S S S S Ausgänge Erweiterung Übersicht der Schaltkontakte Auf dieser Folie erkennt man die verschiedenen Ein-Ausgangsbereiche der verschiedenen Easy-Geräte, während alle Easy-Geräte 16 Merker anbieten. Merker M M M M M M Hilfsrelais

18 EASY Ein-Ausgangserweiterung

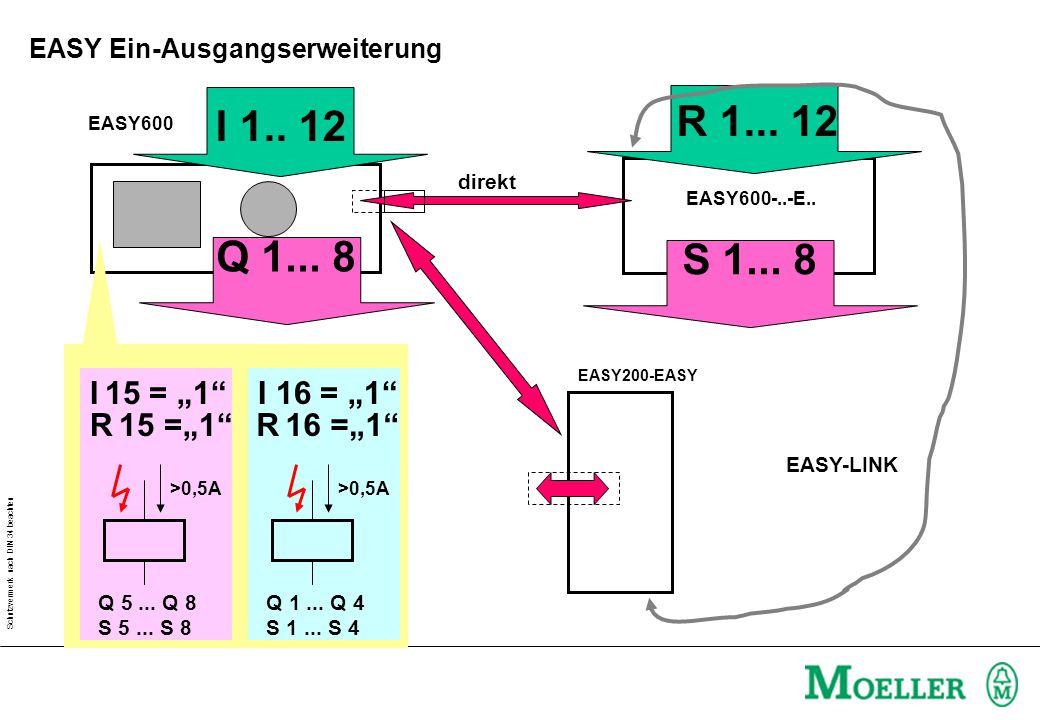

direkt EASY E.. Q S EASY200-EASY I 15 = „1“ I 16 = „1“ R 15 =„1“ R 16 =„1“ EASY-Ein-Ausgangserweiterung Erweitert man den E/A-Bereich einer EASY, so geht dies grundsätzlich nur mit einer EASY621 oder EASY619. Das hierfür zur Verfügung stehende EASY-Erweiterungsgerät gibt es in Transistor und Relaisaus-führung. Diese Erweiterung kann mittels eines Adapters direkt an die EASY gesteckt werden, oder man nutzt das Koppelmodul EASY200-EASY, um über eine Zweidrahtverbindung über max.30m die beiden Geräte zu verbinden. (AWB Seite 44ff) Bei einem Kurzschluß oder einer Überlast an einem der Transistorausgänge bietet die EASY eine Sammelstörmeldung auf I15 bzw. I16. EASY-LINK >0,5A >0,5A Q Q 8 S S 8 Q Q 4 S S 4

19 EASY - Spulenfunktionen
Q.. S.. D.. Schütz- funktion : .. M.. Q.. S.. D.. Stromstoß- funktion M.. SQ.. SS.. Setzen (Verklinken) S Übersicht der Spulenfunktionen Die Ausgänge der EASY lassen sich mit unterschiedlicher Funktion beaufschlagen. Neben der standardmäßigen Schützfunktion kann der Anwender die Stromstoß-Funktion auswählen. Ebenso läßt sich die Set- und Resetfunktion für alle Ausgänge, Merker und Textanzeigen nutzen. Die Sprung-funktion ist mit der Schützfunktion umsetzbar. Alle „S“-Spulen senden ihre Information an eine Erweiterung bzw. über eine Busschnittstelle an eine übergeordnete SPS . SD.. SM.. RQ.. RS.. Rücksetzen (Entklinken) R RD.. RM..

20 EASY - Funktionsrelais
m,s h,m A I Q Clock B T C t ? D s m,s h,m I Q T D (Text) t A ? I 7 <= / >= I 8 I 8 <= / >= I 7 I 7 <= / >= I 8 <= / >= Übersicht der Funktionsrelais Die Leistungsfähigkeit der EASDY zeichnet sich besonders im Angebot von vorgefertigten Funktions-relais aus. Das „Zeitrelais“ ist in seiner Funktionauswahl sehr breit gesteut. Neben den standard-mäßigen Funktionen der anzugs und rückfallverzögerten Zeitrelais bieten diese die Zusatzfunktion der zufälligen Ein-bzw. Ausschaltung innerhalb der vorgegebenen Zeitspanne. Dies Funktion ist ideal für Licht und Rollo-Steuerungen. Ebenfalls kann diesesFunktionsrelais „Timer“ auch als Generatort und Impulsglied genutzt werden.Für alle „Timer“ gelöten 3 Zeitbereiche: ms Auflösung : 10 ms s Auflösung : 1s h.min Auflösung : 1 Min Neben dem „Timer“-Funktionsrelais bietet die EASY Zeitschaltuhren. Die EASDY bietet 4 Uhren mit jeweils 4 Nocken. Das heißt es lassen sich max. 32 Schaltzeiten realisieren. Das Funktionsrelais „TEXT“ wird ausschließlich in der EASY600 über die PC-Schaltplaneingabe möglich. Es lassen sich 8 Texte mit je 12 Zeichen pro Zeile Darstellen. Das bedeutet bei 4 Zeilen ein Zeichensatz von 48 Zeichen. In zeile 2 und 3 lassen Variable und die Uhrzeit einbinden.(AWB S.105) Das Funktionsrelais „Analogwertvergleicher“ ist hardwaremäßig mit den Eingängen I7 und I8 ver-bunden.Die Analogspannung von 0..10VDC wird mit einer Auflösung von 0,1 V eingelesen. Folgende Funktionen sind realisierbar: I7 >= I8 / I7 <= I8 / I7 >= Sollwert / I7 <= Sollwert / I8 >= Sollwert / I8 <= Sollwert Das Funktionsrelais „Zähler“ ist max. 8 x einsetzbar. Der Zählwert kann zwischen 0000 und 9999 ausgewertet werden. Jeder der Zähler kann über eine „Richtungsumschaltung“ als Vor-oder Rück-wärtszähler verwendet werden. I Q Analog D C max. 100 Hz I Q C R

21 EASY 412-.. EASY 6xx-.. EASY 6xx-.. Erweiterung EASY Statusanzeige

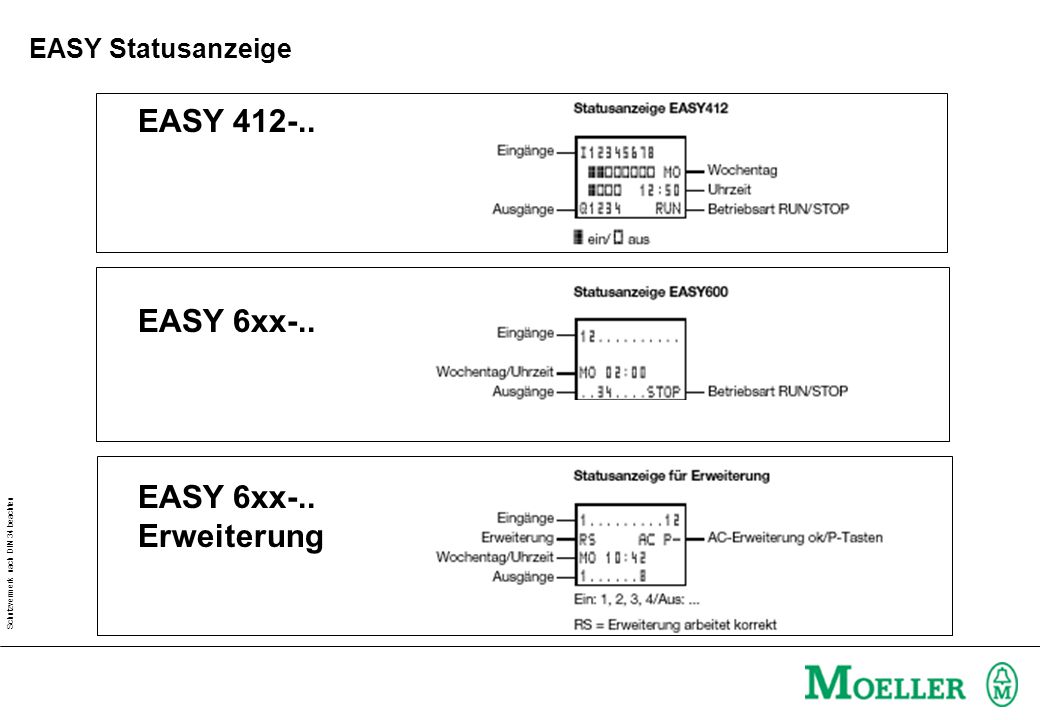

Display-Aufbau Die Displayanzeige der EASY412 und EASY600 haben in dem Start-Menü unterschiedliche Darstellungen. Während beim EASY412 die Wirkstellungsanzeige der Ein-Ausgänge durch Rechtecke dargestellt werden, bietet die EASY 600 für jeden Ein- und Ausgang einen Punkt. Ist der jeweilige Eingang und Ausgang „1“, wird die Nummer des Ein- Ausganges angezeigt. Diese Darstellung wird auch für die Ein-Ausgänge der Erweiterung angeboten. Die Anzeige „RS“ weist auf die Ein-Ausgangsdarstellung der Erweiterung hin. EASY 6xx-.. Erweiterung

22 I 1 I 2 Q1 Q1 . Q1 Q 2 Arbeitsweise der EASY I1 und I2 H H Q1 H H
1.Zyklus Zyklus Arbeitsweise der EASY Wie eine SpeicherprogrammierbareSteuerung arbeitet die EASY ihren Schaltplan sequenziell ab. Im Gegensatz zu einer SPS, wird hier angepasst an die Schaltplandarstellung die Kontakte segmentweise von links nach rechts bearbeitet. In den ersten 3 Segmenten wertet die EASY die Kontaktfelder aus und prüft dabei, ob Kontakte parallel oder in Reihe geschaltet sind.Diese Informationen werden abge-speichert und im 4.Segment weist die EASY allen Spulen in einem Durchlauf die neuen Schaltzustände zu. Das 5. Segment liegt außerhalb des Schaltplans. Dieses Segment entspricht dem Eingang-und Aus-gangsabbild einer SPS. Über dieses Segment werden die Schaltsignale der Eingänge eingelesen und die Information an die Ausgänge gegeben. Das hier gezeigte Beispiel zeigt die zyklische Verarbeitung einer Spule und dessen Schaltkontakts. I1 und I H H Q H H -Q L H Q L H Anzahl der Strompfade: EASY EASY

23 Analogwertvergleicher der EASY400/600
A1 ... A8 ANALOG I7 I7 I8 I8 I7 I7 > < > < > < = = = = = = A1 + Der Analogwertvergleicher Die EASY400 und 600 bietet in der DC-Variante standardmäßig zwei analoge Eingänge. I7 und I8 sind entweder als digitale oder analoge Eingänge zu nutzen. Die obige Skizze zeigt die Möglichkeiten der Analogeingänge in Verbindung mit dem Analogwertvergleicher-Baustein in der EASY400 und 600. Es lassen sich bis zu 8 dieser Vergleichsfunktionen in einen Schaltplan einbinden. I8 I

24 Zählerbaustein der EASY400/600
C1... 8 Zählrichtung: 0=VOR 1=RÜCK Zurücksetzen (RESET) Schaltausgang = 1 Istwert = Sollwert Zähleingang (count) Der Zählerbaustein Der Zählerbaustein der EASY400 und 600 bietet neben dem Zähleingang „CNT“ einen Eingang zur Vorgabe der Zählrichtung. Wird der “DIR“-Eingang nicht beschaltet, bzw. der anliegende Schalter ist nicht im Zustand „1“, zählt der Zähler mit jeder ansteigenden Zähler-flanke am Eingang „CNT“ vorwärts.Wird der „DIR“-Eingang mit „1“ beschaltet, zählt der Zähler rückwärts. Ist der vorgegebene Sollwert gleich oder größer dem Istwert , schaltet der Zählerausgang „OUT“ auf „1“.

25 D1 = aktiv Alarmtext hat Vorrang
Textbaustein der EASY600 Textspule: D Variable: 1 Ist- und Sollwert von T und C : Zeichen 2 Uhrzeit : Zeichen 3 4 ! „ „ # $ % & ´( ) * + , - . / D1 = aktiv Alarmtext hat Vorrang D D8 = aktiv D2 > 4s > D3 > 4s > D4 > > D8 Textbaustein der EASY Der Textbaustein in der EASY600 und EASY800 ist ausschließlich mit der EASY-SOFT ab der Version 2.2 nutzbar. In der Zeile 2 und 3 lassen sich entsprechend der obigen Skizze Variable einbinden. Werden mehr als 1 Textbaustein aktiviert, so werden die Texte ab D2 bis D8 alle 4 s in steigender Reihenfolge umgeschaltet. Der Text D1 hat immer Vorrang.
