1 Software in sicherheitsrelevanten Systemen
Ralf Pinger / Stefan Gerken Sommersemester 2014

2 Kapitel 6 - Software für sicherheitsrelevante Systeme
Inhaltsübersicht CENELEC EN – eine Gebrauchsanleitung Anforderungen SW-Entwicklungsmethoden SW-Test Qualität Qualitätssicherung von Entwicklungswerkzeugen Ralf Pinger / Stefan Gerken

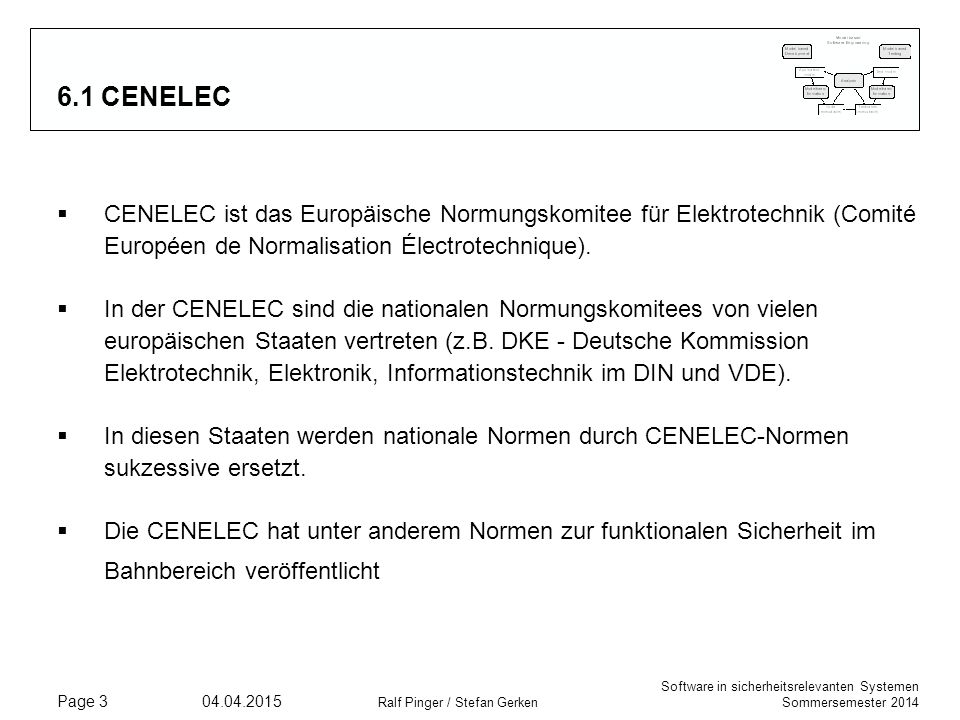

3 6.1 CENELEC CENELEC ist das Europäische Normungskomitee für Elektrotechnik (Comité Européen de Normalisation Électrotechnique). In der CENELEC sind die nationalen Normungskomitees von vielen europäischen Staaten vertreten (z.B. DKE - Deutsche Kommission Elektrotechnik, Elektronik, Informationstechnik im DIN und VDE). In diesen Staaten werden nationale Normen durch CENELEC-Normen sukzessive ersetzt. Die CENELEC hat unter anderem Normen zur funktionalen Sicherheit im Bahnbereich veröffentlicht Ralf Pinger / Stefan Gerken

4 6.1 CENELEC – Struktur der Bahnnormen
gilt für alle Eisenbahnanwendungen (nicht nur Signaltechnik) wendet sich an Hersteller, Betreiber und Zulassungsbehörden definiert einen Lebenszyklus für RAMS-Management definiert einen systematischen, risikobasierten Prozess für die Spezifikation und den Nachweis von RAMS-Anforderungen gibt keine RAMS-Ziele, -Anforderungen oder -Lösungen vor behandelt das Thema Security (=Informationssicherheit) nicht definiert keine Regeln oder Prozesse für die Zertifizierung oder Zulassung von Systemen Ralf Pinger / Stefan Gerken

5 6.1 CENELEC – Lebenszyklus nach EN 50126
Für jede Phase werden definiert Ziele Input (Dokumente) Anforderungen Output (Dokumente) Verifikationsaufgaben Der Lebenszyklus umfaßt wesentlich mehr als nur die Entwicklung und beinhaltet Aufgaben für Hersteller und Betreiber! Bild: EN 50126 Ralf Pinger / Stefan Gerken

6 6.1 CENELEC- Obligatorische Anforderungen
CENELEC EN ist seit in allen CENELEC- Mitgliedsländern als nationale Norm in Kraft gesetzt. Klar definierte Verantwortlichkeit für RAMS-Aufgaben Kompetenznachweise Ausarbeitung und Durchführung eines RAM Programms Ausarbeitung und Durchführung eines Sicherheitsplans Implementierung eines EN und ISO 900x konformen Geschäftsprozesses Effektives Konfigurationsmanagement für RAMS-Aufgaben Eine Übersichtsfolien über den Aufbau der fehlt hier noch evtl. Folie 20,21 vorziehen. Referenz auf die Norm fehlt. Die Folien 7 – 19 sind undurchsichtig unverständlich. Ralf Pinger / Stefan Gerken

7 6.2 EN 50128 – eine Gebrauchsanleitung
Normen sind keine Gesetze und haben nur Empfehlungscharakter Haben einen definierten Sprachgebrauch (hier DIN) positiv negativ Anforderung (requirement) muss shall darf nicht shall not Empfehlung (recommendation) sollte should sollte nicht should not Zulässigkeit (permission) darf may braucht nicht need not Möglichkeit (possibility) kann can kann nicht cannot Ralf Pinger / Stefan Gerken

8 6.2 EN 50128 – Anwendungsbereich
Verfahren und technische Anforderungen für die Entwicklung von programmierbaren elektronischen Systemen gesamter Bereich der Sicherheitsanwendungen gilt für jegliche sicherheitsrelevante Software, die in Eisenbahnsteuerungs- und -überwachungssystemen verwendet wird, einschließlich: Anwendungsprogrammierung; Betriebssysteme; unterstützende Werkzeuge; Firmware. Anwendungsprogrammierung schließt Programmierung in Hochsprache, Maschinensprache und speziellen Anwendungssprachen ein (z. B.: ladder logic bei speicherprogrammierbaren Steuerungen). gilt auch für Änderungen und Erweiterungen an bestehender Software Zusammenfassung aus Kapitel 1 der EN 50128 Ralf Pinger / Stefan Gerken

9 Anhang A Normativer Text Anhang D Anhang B Anhang C

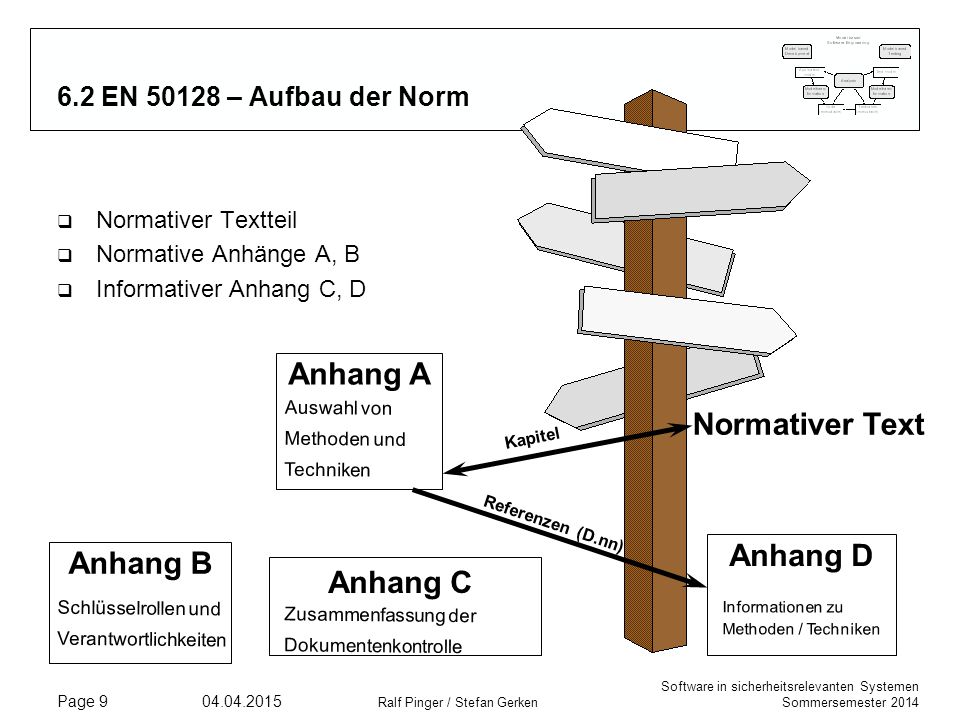

6.2 EN – Aufbau der Norm Normativer Textteil Normative Anhänge A, B Informativer Anhang C, D Anhang A Auswahl von Methoden und Techniken Normativer Text Kapitel Aufbau der Norm: Normativer Text verweist auf andere Teile des normativen Textes Tabellen im Anhang A.1 Anhang A.1 verweist auf normativen Text (entsprechendes Kapitel in Klammern in der Überschrift jeder Tabelle) detaillierte Tabellen in Anhang A.2 (unter Ref. Tabelle A.x) Erläuterungen in Anhang D (unter Ref. D.x). Forderungen zur Erfüllung der Norm: der normative Text muss erfüllt werden. in Anhang A steht drin, was erfüllt werden muss. Anhang A besteht aus einem allgemeinen Teil A.1 und einem detaillierten Teil A.2 Anhänge A und B sind normativ und müssen erfüllt werden Anhänge C und D sind informativ (das heißt aber nicht, dass der Inhalt ignoriert werden darf) Referenzen (D.nn) Anhang D Anhang B Anhang C Schlüsselrollen und Verantwortlichkeiten Zusammenfassung der Dokumentenkontrolle Informationen zu Methoden / Techniken Ralf Pinger / Stefan Gerken

10 6.2 EN 50128 – Beispiel 1: Normativer Textteil
7.2 Software-Anforderungen 7.2.1 Ziele Beschreibung eines vollständigen Satzes von Anforderungen an die Software, der alle System- und Sicherheitsanforderungen erfüllt, und einen umfassenden Satz von Dokumenten für jede spätere Phase bereitstellt. Beschreibung der Gesamtsoftware-Testspezifikation. 7.2.2 Eingangsdokumente System-Anforderungsspezifikation … 7.2.3 Ausgangsdokumente Software-Anforderungsspezifikation... 7.2.4 Anforderungen Eine Software-Anforderungsspezifikation muss unter der Verantwortung des Anforderungsmanagers auf der Grundlage der Eingangsdokumente nach erstellt werden. Die Anforderungen in bis beziehen sich auf die Software- Anforderungsspezifikation. Die Software-Anforderungsspezifikation muss die geforderten Eigenschaften der zu entwickelnden Software darstellen. Diese Eigenschaften, die alle in der Normenreihe ISO/IEC (mit Ausnahme der Sicherheit) definiert sind, müssen einschließen:… Der Software-Sicherheits-Integritätslevel muss nach der Definition in Abschnitt 4 abgeleitet und in der Software-Anforderungsspezifikation festgehalten werden. Gliederung für Phasen bzw. Vorgänge so wie hier dargestellt Ziele Eingangsdokumente Ausgangsdokumente Anforderungen jeweils ca. 2 Seiten im Normtext Der gesamte Text ist verbindlich – unabhängig vom SSIL Verbindliche Phasen sind in Tabelle C.1 festgelegt; in Tabelle A.1 sind die erforderlichen Dokumente festgelegt – allerdings sind im normativen Text noch zusätzliche Dokumente genannt ISO/IEC 9126: Q-Norm mit Metriken (Erheben und Auswählen von Daten für Metriken, Grundlagen, nur Teil 1 von vier Teilen ist in der gültigen Version bisher verfügbar, aber es existiert auch noch eine ältere zurückgezogene Version) Ralf Pinger / Stefan Gerken

11 6.2 EN 50128 – SIL SILheißt Sicherheitsanforderungsstufe 5 SIL-Stufen
0 = nichtsichere Anwendungen 1 = niedrigste Anforderungsstufe 4 = höchste Anforderungsstufe 2 Klassen für sichere Anwendungen (1,2) und (3,4) Maßnahmen sind notwendig bei unter-schiedlichen SSAS innerhalb eines Systems Rückwirkungsfreiheit z.B. System mit verschiedenen Rechnern. (Kapitel ) Achtung mit COTS – neu pre-existing SW - (Kapitel ). Auch hier ist bei unterschiedlichen SSIL die Rückwirkungsfreiheit zu betrachten und zu begründen. Ralf Pinger / Stefan Gerken

12 6.2 EN 50128 – Beispiel 1 aus Anhang A
NR: abgeraten -: keine Aussage R: empfohlen HR: dringend empfohlen M: verbindlich Referenzspalte (Detailtabellen aus Anhang A oder Anhang D) und „SIL“-Spalten Forderungen erläutern für den Fall, dass mehrere HRs auftauchen (siehe auch Feld mit Bemerkungen) Wie sieht Anhang A aus, wo sind die Verweise zum normativen Text und Anhang B Was muss man machen um welchen SIL zu erreichen? Forderungen: Auswahlkriterien (siehe 2.) Es können auch andere Methoden verwendet werden, die zu argumentieren sind HIER: Eigentlich ist die eine Norm, die ein Maß (SIL 0 bis SIL 4) für den Softwareentwicklungsprozess definiert (keine Metrik, da SIL 4 nicht doppelt so gut ist wie SIL 2). Folge: Hieran kann man einen Softwareentwicklungsprozess messen und beurteilen (sind zwei Meter Höhe erreicht oder gerissen) Ralf Pinger / Stefan Gerken

13 6.2 EN 50128 – Beispiel 1 aus Anhang D
D.13 Entscheidungstabellen (Wahrheitstabellen) (en: Decision Tables (Truth Tables)) Ziel Erstellen einer klaren und zusammenhängenden Spezifikation und Analyse komplexer logischer Kombinationen und Beziehungen. Beschreibung Diese verwandten Verfahren benutzen zweidimensionale Tabellen zur Kurzdarstellung logischer Beziehungen zwischen boolschen Programmvariablen. Durch die Kürze und die tabellarische Form eignen sich beide Verfahren zur Analyse komplexer logischer Kombinationen, ausgedrückt in codierter Form. Beide Verfahren können ausführt werden, falls sie als Spezifikation benutzt werden. Was unter Ziel steht taugt dazu, die Argumentation für eine alternative Maßnahme zu erbringen Was steht in Anhang D: Erklärung oder Information zu den Anforderungen aus Text und Anhang A. Ralf Pinger / Stefan Gerken

14 6.2 EN 50128 – Beispiel 2 aus Anhang A

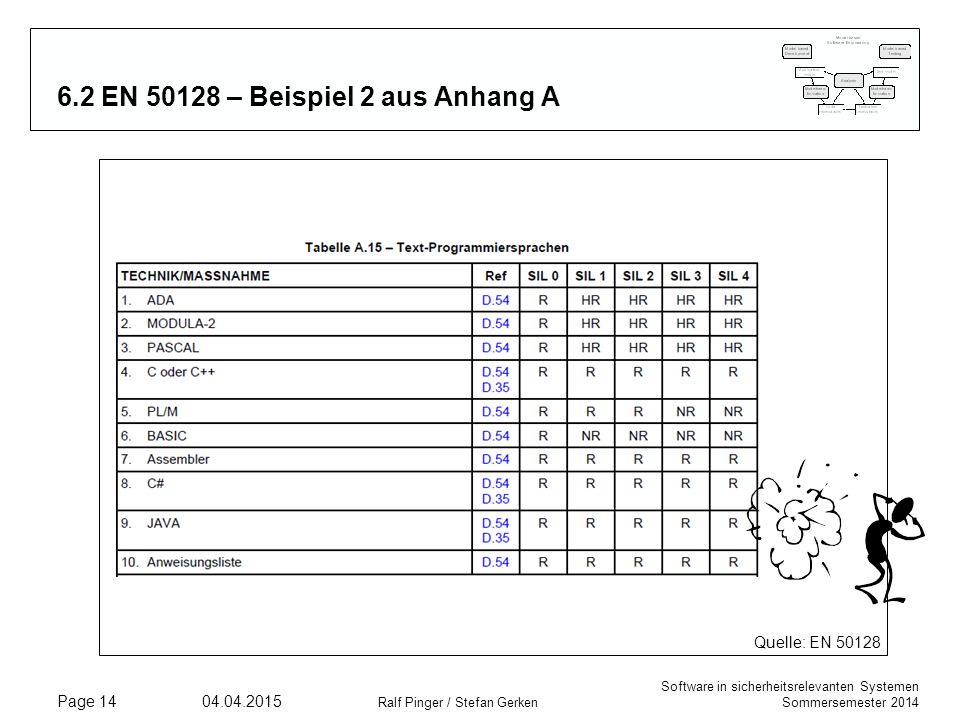

Beispiel: verschiedene Programmiersprachen und ihre Anwendung: 1-4 Hochsprachen, 4 ist nicht anerkannt (Hackersprache), aber Siemens hat EBA überzeugt (genehmigtes Subset) IEC 61508/7: C wird HR mit subset, coding standard und static analysis tools Java als Programmiersprache erlaubt – inkludiert aber nicht automatisch JIT oder Ablaufumgebung. Das wäre ggf. Proprietäre SW oder pre-existing SW und müsste gesondert betrachtet werden Security ist Teil der Safety-Betrachtungen – dieses betrifft speziell Ablaufumgebungen, falls die sicherungstechnische Anlage von außen angreifbar ist. Quelle: EN 50128 Ralf Pinger / Stefan Gerken

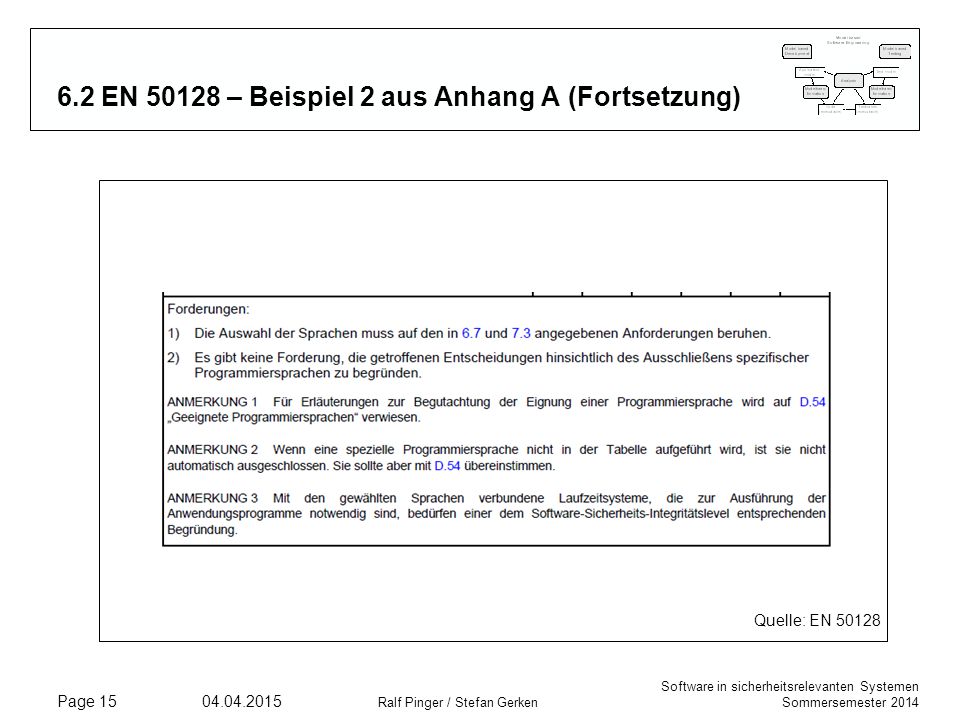

15 6.2 EN 50128 – Beispiel 2 aus Anhang A (Fortsetzung)
Falls Programmiersprache nicht vorhanden: Anhang D.54 folgen Quelle: EN 50128 Ralf Pinger / Stefan Gerken

16 6.2 EN 50128 – Beispiel 2 aus Anhang D
Für die, die es ganz genau wissen wollen (gibt immer einige, da hat man es dann schriftlich) ES GIBT EINE ZWEITE FOLIE ALS FORTSETZUNG! Quelle: EN 50128 Ralf Pinger / Stefan Gerken

17 6.2 EN 50128 – Beispiel 2 aus Anhang D (Fortsetzung)
Fortsetzung D.54 Für die, die es ganz genau wissen wollen (gibt immer einige, da hat man es dann schriftlich) DIESES IST DIE ZWEITE FOLIE ALS FORTSETZUNG! Quelle: EN 50128 Ralf Pinger / Stefan Gerken

18 6.2 EN 50128 In diesem Ablauf (aus EN50128, Bild 2) wird deutlich, dass die Sicherheit in die Software hineingebracht wird, indem im Rahmen der Sicherheitsvorgaben aus der System-Spezifikation eine sorgfältige Zuordnung der sicherheitsrelevanten Funktionen zu Aufgaben der Software durchgeführt wird. Das Ergebnis findet sich in der Software-Anforderungsspezifikation. Nach qualitativ hochwertigem Design und Analyse- und Testschritten, kann die Software-Abnahme und zu guter Letzt die Zulassung erfolgen. Die Norm hört hier jedoch nicht auf, sondern bringt auch Vorgaben zu Projektierung und auch Wartung in der Betriebsphase. Quelle: EN 50128 Ralf Pinger / Stefan Gerken

19 Ver Val Phase Ergebnisse 6.2 EN 50128 – Prozess Ablauf der Entwicklung
Eckpunkte: V-Modell Zu jedem Entstehungsschritt ein überprüfender Schritt Einblick in die einzelnen Phasen und Verifikation und Validierung In jeder Phase Testspezifikationen Verifikation Validation Modul- und Hardware-/Softwareintegrationstest durch Entwickler Neu: SW-Wartung Problem: Korrektheit der Anforderungsspezifikation! => Vielleicht der Validierer? Quelle: EN 50128 Ralf Pinger / Stefan Gerken

20 6.2 EN 50128 – Verifikation und Validierung
Wird richtig entwickelt Verifikation: Untersuchungsprozess mit anschließender, auf Nachweisen beruhender Beurteilung, dass die Ergebnisse (Prozess, Dokumentation, Software oder Anwendung) einer bestimmten Entwicklungsphase die Anforderungen dieser Phase hinsichtlich Vollständigkeit, Richtigkeit und Konsistenz erfüllt DIN EN 50128, März 2012 Ist das Richtige entwickelt worden? Validierung: Analyseprozess gefolgt von einer auf Nachweisen beruhenden Beurteilung, ob ein Objekt (z. B. Prozess, Dokumentation, Software oder Anwendung) den Bedarf des Nutzers erfüllt, insbesondere bezüglich Sicherheit und Qualität, sowie mit einem Schwerpunkt auf die betriebliche Eignung für den Verwendungszweck in der vorgesehenen Betriebsumgebung DIN EN 50128, März 2012 Gelbe Wolken sind hier wichtig Früher hieß es „Analyse und Test“! Aber auch wichtig ist die Sichtweise (Verifikation ist Sichtweise des Herstellers, Validierung Sichtweise des Kunden) ACHTUNG: In anderen Branchen können die Begriffe andere Bedeutungen haben. Ralf Pinger / Stefan Gerken

21 6.2 EN 50128 – Dokumente / Ergebnisse
Definitionen / Anforderungen zu den Phasen des Lebenszyklus‘ (Textteil) Vorgaben von Maßnahmen und Tools (Anhang A) Vorgaben zu Kompetenzprofilen (Anhang B) Vorgaben zu Reviews (Verifikation) Verfolgbarkeit der Anforderungen Wichtige Punkte für die Entwicklungsphasen Punkt 1: ab Kapitel 6 (SW Sicherung) der Norm strenge Anforderungen an Phasenablauf und Ergebnisdokumente Punkt 2: Annex A und B sind unbedingt zu berücksichtigen Punkt 3: in der Norm gibt es strenge Anforderungen an die Durchführung und Dokumentation (inhaltlich) für Reviews und Tests Punkt 4: mehrfach wird die Verfolgbarkeit der Anforderungen von der Norm verlangt Das vorgestellte Benummerungsschema ist eine Notation, ersetzt aber keine Methodik, dazu gehört auch eine Vorgehensweise, ist im Methodenratgeber aber enthalten (Keine Aussage zur Qualität) Ralf Pinger / Stefan Gerken

22 6.2 EN 50128 – Rollen und Unabhängigkeiten
Anerkannter Fachbetrieb: Der Gutachter kann auch der entwickelnden Firma unterstellt sein, wenn eine ausreichende Unabhängigkeit zur entwickelnden Abteilung gewährleistet ist Voraussetzung: Anerkennung durch Zulassungsbehörde wie z.B. EBA Weitere zwei Seiten Text mit möglichen Abweichungen vom Bild SIL 0: einer darf gemäß Norm DI, Ver, Val sein, aber nicht nach ISO 9000 „persönliche“ Unabhängigkeit des Validierers bei sicherheitsrelevanter SW außerdem Projektunabhängigkeit des Validierers bei SIL  3 Firmenunabhängigkeit des Gutachters oder Anerkannter Fachbetrieb (z.B. EBA) mit besonderen Auflagen an die Gutachter Unabhängigkeiten der Ver‘s, Val‘s und Gut‘s in Abhängigkeit der nachzuweisenden SILs. Gutachter vom EBA anerkannt Kompetenznachweis als Dokument erforderlich Quelle: EN 50128 Ralf Pinger / Stefan Gerken

23 6.2 EN 50128 – Aufgaben und Rollen
Quelle: EN 50128 Ralf Pinger / Stefan Gerken

24 Vorgaben für den Entwicklungsprozess
6.2 EN – Zusammenfassung Vorgaben für den Entwicklungsprozess Festlegung von Maßnahmen und Tools Anforderungen an Dokumente Unabhängige Stellen Grundidee: Wo stehe ich? Wo will ich hin? Wie erreiche ich mein Ziel? Wie überwache ich, dass die ersten drei Punkte immer noch gültig sind („KVP“) - und alles auditierbar und nachprüfbar dokumentiert. Daraus folgt z.B.: Rollen definieren notwendige Kompetenzen definieren Leute entsprechend ihrer Rolle und Kompetenz einsetzen normativer Textteil: alle Punkte müssen erfüllt sein Norm nur die Mindestanforderung Ralf Pinger / Stefan Gerken

25 6.3 Anforderungen – Inhaltsübersicht
Anforderungsmanagement Ermittlung von Anforderungen Rapid Prototyping Verfolgung von Anforderungen Identifikation von Anforderungen Umsetzung von Anforderungen Nachweis von Anforderungen Ralf Pinger / Stefan Gerken

26 6.3 Anforderungen – Ziele der EN 50128
Beschreibung eines vollständigen Satzes von Anforderungen an die Software, der alle System- und Sicherheitsanforderungen erfüllt, und einen umfassenden Satz von Dokumenten für jede spätere Phase bereitstellt. In dem durch den Software-Sicherheits-Integritätslevel festgelegten Umfang muss die Software-Anforderungsspezifikation so formuliert und strukturiert werden, dass sie vollständig, klar, genau, eindeutig, verifizierbar, testbar, wartbar und umsetzbar ist und auf alle Eingangsdokumente rückverfolgbar. Beschreibung der Gesamtsoftware-Testspezifikation. Dieses schließt die Anforderungen aus dem Basissystem ein oder auch funktionale Anforderungen, die aus nicht-funktionalen Anforderungen wie Sicherheit abgeleitet werden. Das wäre hier etwas wie: In dem durch die Beschreibung des Systems geforderten Umfang muss die Software-Anforderungsspezifikation die Software-Selbsttests und die Hardware-Prüfungen durch die Software berücksichtigen. Der Software-Selbsttest besteht im Erkennen und Melden eigener Fehlfunktionen und von Fehlern durch die Software selbst Die Software-Anforderungsspezifikation muss alle Schnittstellen zu beliebigen anderen Systemen identifizieren und beschreiben, sei es innerhalb oder außerhalb der zu steuernden Einrichtung, einschließlich der Bedienerschnittstelle, wo immer eine direkte Verbindung besteht oder geplant ist Diagnose Ralf Pinger / Stefan Gerken

27 6.3.1 Anforderungsmanagement – Motivation
fehlende oder falsche Anforderungen haben Auswirkungen auf das gesamte Produkt werden üblicherweise erst bei Inbetriebnahme oder später erkannt gefährden die erfolgreiche Abnahme des Produkts können Auswirkungen auf die gesamte Architektur haben  Änderungen sind entsprechend kostspielig Anforderungsmanagement ist eine Managementaufgabe zielt auf Effizienz zielt auf Fehlerarmut ordnet das Chaos Ralf Pinger / Stefan Gerken

28 6.3.2 Ermittlung von Anforderungen
Ziel der Anforderungsermittlung: Erkennen der Anforderungen des Kunden Das bedeutet: Definition der Systemgrenzen Definition der Schnittstellen Definition der zu erbringenden Systemfunktionen Definition der Umgebungsbedingungen Definition der zu unterstützenden Kundenprozesse Definition der gesetzlichen Rahmenbedingungen Definition der wirtschaftlichen Rahmenbedingungen Siehe unter anderen Ralf Pinger / Stefan Gerken

29 6.3.2 Ermittlung von Anforderungen
Häufige Probleme Mensch Sprache (Domäne vs. SW-Experte) Divergierende Meinungen von Stakeholdern Motivation zur Unterstützung Organisationen Produktstrategie Verfügbarkeit von Stakeholdern Fachlicher Inhalt Kritikalität des Systems Systemumfang Unterschiedliche Detaillierung von Anforderungen Nicht funktionale Anforderungen Methoden Und vieles mehr Siehe unter anderen Ralf Pinger / Stefan Gerken

30 6.3.2 Ermittlung von Anforderungen
Bewertung der Anforderungen: Korrektheit Vollständigkeit Machbarkeit Bewertung, ob Kundenanforderung Wichtigkeit Kosten Siehe unter anderen Ralf Pinger / Stefan Gerken

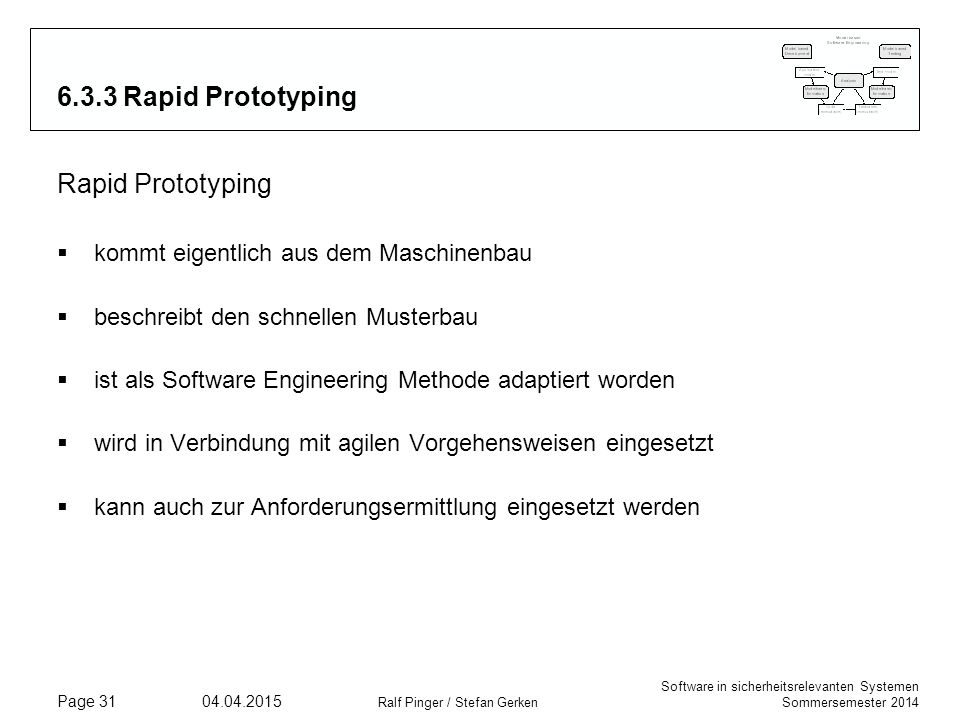

31 6.3.3 Rapid Prototyping Rapid Prototyping
kommt eigentlich aus dem Maschinenbau beschreibt den schnellen Musterbau ist als Software Engineering Methode adaptiert worden wird in Verbindung mit agilen Vorgehensweisen eingesetzt kann auch zur Anforderungsermittlung eingesetzt werden Ralf Pinger / Stefan Gerken

32 6.3.3 Rapid Prototyping Vorteile Nachteile
ausführbares Anforderungsmodell macht das System „erlebbar“ Ausführbares Testmodell als Diskussionsgrundlage mit dem Kunden dienen Anforderungsmodell kann als Testmodell verwendet werden Nachteile Anforderungsmodell orientiert sich an einer Spezifikation oder Kundengesprächen Anforderungsmodell ist nicht architekturgetrieben Anforderungsmodell erzeugt den Eindruck doppelter Entwicklung Ralf Pinger / Stefan Gerken

33 6.3.3 Vom Rapid Prototype zum Design-Modell
Analyse-Modell = Anforderungsmodell Erläuterung fehlt hier noch. Ralf Pinger / Stefan Gerken

34 6.3.3 Analyse-/Design-Modell
Analyse-Modell: schneller Prototyp keine vollständige Durchdringung der Anforderungen notwendig Anforderungsfehler werden frühzeitig offenbart Schnelle Anpassbarkeit an Kundenänderungen (agil) Ausprägungen: Wegwerfprototyp Refaktorisierung bis zum Produkt Design-Modell: Verständlichkeit/Wartbarkeit Einfache Lösungen entstehen in der Regel nicht im ersten Ansatz! Hohe Durchdringung der Anforderungen notwendig Architektur muss weitgehend bekannt sein Ausprägungen: (Neu-) Entwicklung Refaktorisiert aus Analyse-Modell Vorteil: bei erkannten Problemen sind diese im Prototypen leicht identifizierbar bei Änderungen in der Spezifikation ist der Prototyp leicht anpassbar Direkte Umsetzung eines Analysemodells ohne Design-Modell in eine Implementierung führt selten zu einem guten Design – man braucht im Normalfall beides! Ralf Pinger / Stefan Gerken

35 6.3.4 Verfolgung von Anforderungen
Ziele sind Identifikation von: Verfeinerungen Realisierungen Wechselwirkungen Nachweisen Nebenwirkungen der Identifikation: Änderungsauswirkungsanalyse Regressionstests Fehleranalyse Kostenabschätzung für Änderungen Ralf Pinger / Stefan Gerken

36 6.3.5 Identifikation von Anforderungen
Anforderung bedarf einer eindeutigen Bezeichnung (z. B. Text, Nummer, Identifikator) eines vereinbarten Zwecks, z. B. define refine implement test safety RAM motive annotation version um die Verfolgbarkeit und Nachvollziehbarkeit zu gewährleisten Die Notation bezieht sich auf die Anforderungsverfolgung und das Management, nicht auf das “Engineering”, welches sich auch um Elecitation (Finden/Erheben von Anforderungen) kümmert. Ralf Pinger / Stefan Gerken

37 6.3.6 Umsetzung von Anforderungen

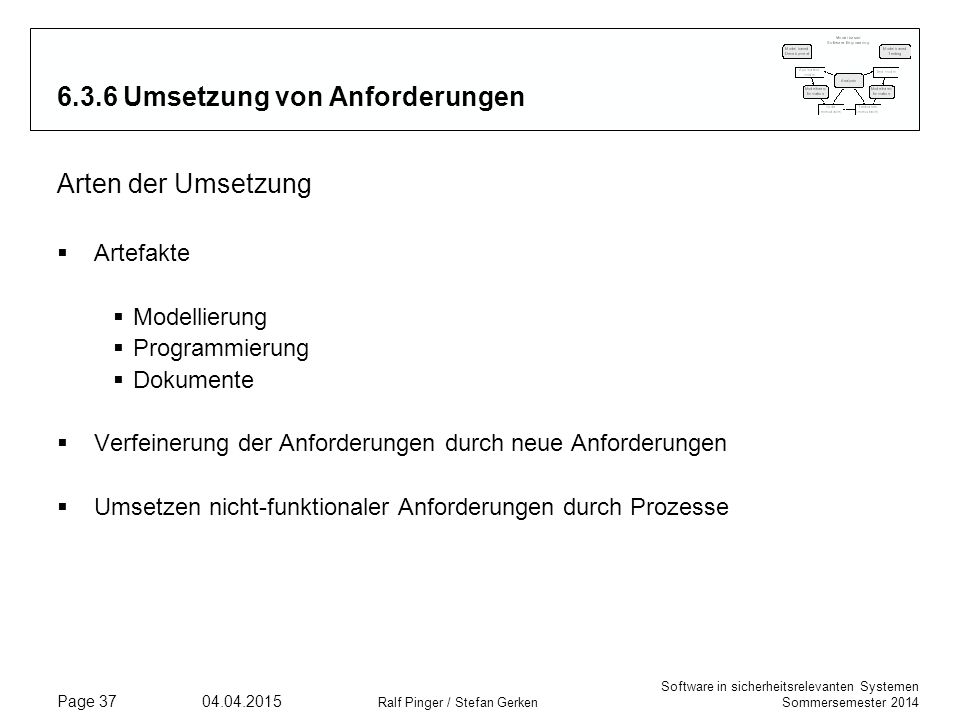

Arten der Umsetzung Artefakte Modellierung Programmierung Dokumente Verfeinerung der Anforderungen durch neue Anforderungen Umsetzen nicht-funktionaler Anforderungen durch Prozesse Ralf Pinger / Stefan Gerken

38 6.3.7 Nachweis von Anforderungen
Zielgruppen: Kunde Gutachter Zulassungsbehörde Methoden: Analyse Sicherheitsnachweise RAM-Nachweise Qualitätsnachweise Test Testberichte Ralf Pinger / Stefan Gerken

39 6.4 SW-Entwicklungsmethoden – Inhaltsübersicht
Konventionelle Entwicklungsmethoden Halb-formale Entwicklungsmethoden Formale Entwicklungsmethoden Modellbasiertes Software-Engineering Ralf Pinger / Stefan Gerken

40 6.4 SW-Entwicklungsmethoden – Ziele der EN 50128

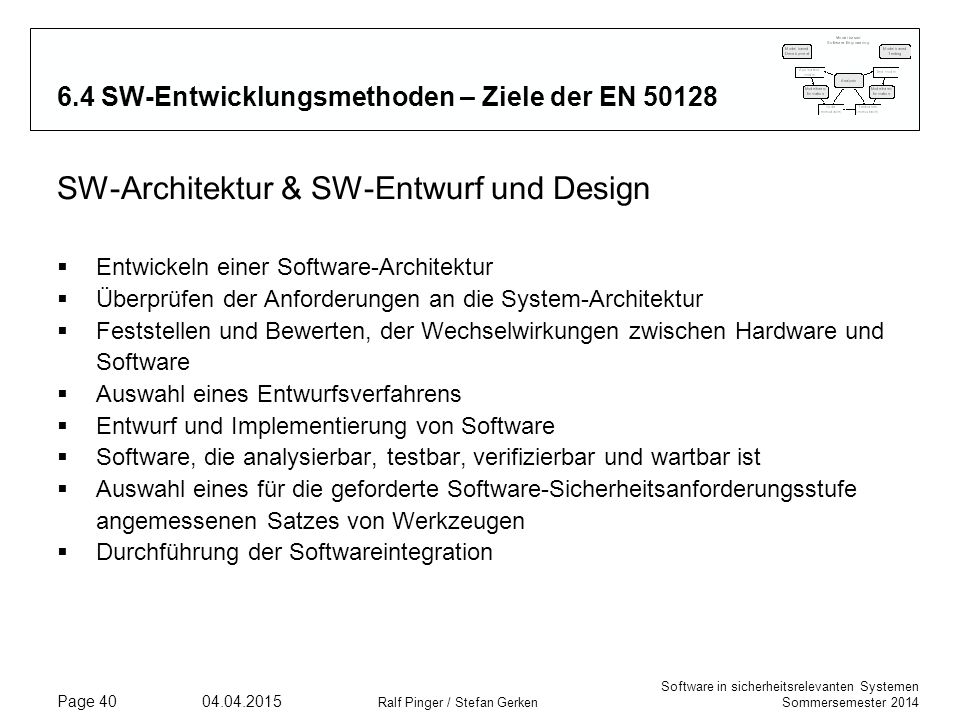

SW-Architektur & SW-Entwurf und Design Entwickeln einer Software-Architektur Überprüfen der Anforderungen an die System-Architektur Feststellen und Bewerten, der Wechselwirkungen zwischen Hardware und Software Auswahl eines Entwurfsverfahrens Entwurf und Implementierung von Software Software, die analysierbar, testbar, verifizierbar und wartbar ist Auswahl eines für die geforderte Software-Sicherheitsanforderungsstufe angemessenen Satzes von Werkzeugen Durchführung der Softwareintegration Ralf Pinger / Stefan Gerken

41 6.4.1 Konventionelle Entwicklungsmethoden – Beispiele
VHIDT – Vom Hirn in die Tastatur Strukturierte Verfahren (laut EN 50128) JSD - Jackson System Development MASCOT - Modular Approach to Software Construction, Operation and Test SADT - Structured Analysis and Design Technique SDL SSADM Yourdon - Real-time Yourdon Modulares Vorgehen Entwurfs- und Codierstandards Streng typisierte Programmiersprache Strukturierte Programmierung Objektorientierte Programmierung Fast alle aus der EN 50128 Erläuterungen aus der CENELEC zu den Methoden Das Hauptziel der strukturierten Methodik ist es, die Qualität der Softwareentwicklung unter besonderer Berücksichtigung der frühen Phasen des Lebenszyklus zu fördern. Die Verfahren zielen darauf ab, dies sowohl durch genaue und intuitive Verfahren als auch durch Notation (rechnergestützt) zu erreichen, dass die Existenz von Anforderungs- und Implementierungsmerkmalen in einer logischen Reihenfolge in strukturierter Art und Weise identifiziert werden. Beschreibung Es existieren mehrere strukturierte Methodiken. Einige, wie z. B. SSADM und LBMS, sind für traditionelle Funktionen der Datenverarbeitung und Transaktionsbearbeitung entworfen, während andere Verfahren (MASCOT, JSD, Echtzeit nach Yourdon) mehr in Richtung Prozesssteuerungs- und Echtzeitanwendungen zielen (welche eher sicherheitskritisch sind). Strukturierte Verfahren sind im Wesentlichen „Denkwerkzeuge“ zum systematischen Verständnis und Aufteilung eines Problems oder Systems. Ihre Hauptmerkmale sind: – eine logische Gedankenfolge zur Unterteilung eines größeren Problems in handhabbare Teile; – Identifikation des Gesamtsystems, einschließlich seiner Umgebung wie auch des geforderten Systems selbst; – Zerlegung der Daten und Funktionen in dem geforderten System; – Prüflisten, das heißt Listen der zu definierenden Begriffe; – wenig intellektueller Überhang - Einfach, intuitiv, pragmatisch. Die unterstützende Notation hilft präzis zu sein bei der Identifikation von Problemen und Systembetrachtungseinheiten (z. B. Prozess- und Datenflüsse), aber die Prozessfunktionen, welche durch diese Betrachtungseinheiten ausgeführt werden, werden eher durch informale Notation beschrieben. Einige Verfahren verwenden jedoch teilweise formale (mathematische) Notationen (zum Beispiel JSD wendet reguläre Ausdrücke an; Yourdon, SOM und SDL verwenden endliche Zustandsautomaten). Diese Präzisierung reduziert nicht nur die Möglichkeit für Missverständnisse, sondern sieht auch die Möglichkeit einer automatischen Verarbeitung vor. Ein anderer Vorteil der strukturierten Notation ist die Transparenz, die es ermöglicht, dass eine Spezifikation oder ein Entwurf durch den Anwender intuitiv gegen sein fachliches aber nicht aufgeschriebenes Fachwissen überprüft werden kann. Modulares Vorgehen: Begrenzung der Modulgröße "Information-Hiding"/Einkapselung Begrenzung der Parameteranzahl Ein Eingang/Ein Ausgang für Unterprogramme und Funktionen Vollständig definierte Schnittstelle Entwurfs- und Codierstandards Codierstandards existieren Leitlinie für Codierstil Keine dynamischen Objekte Keine dynamischen Variablen Beschränkter Gebrauch von Zeigern Beschränkter Gebrauch von Rekursionen keine unbedingten Sprünge Ralf Pinger / Stefan Gerken

42 6.4.2 Modellierung – Beispiele
Methoden der Modellierung aus der EN 50128 Datenmodellierung Datenflussdiagramme Kontrollflussdiagramme Endliche Zustandsmaschinen/Zustandsübergangsdiagramme Zeit-Petri-Netze Entscheidungs-/Wahrheitstabellen Formale Methoden Leistungsmodellierung Strukturdiagramme Ablaufdiagramme Ralf Pinger / Stefan Gerken

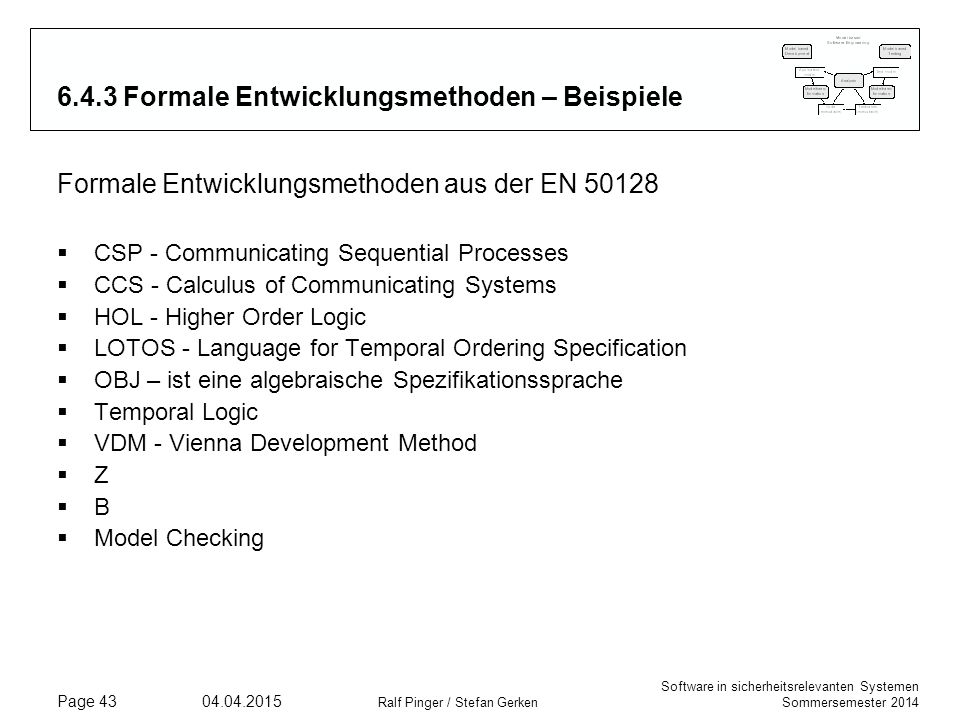

43 6.4.3 Formale Entwicklungsmethoden – Beispiele
Formale Entwicklungsmethoden aus der EN 50128 CSP - Communicating Sequential Processes CCS - Calculus of Communicating Systems HOL - Higher Order Logic LOTOS - Language for Temporal Ordering Specification OBJ – ist eine algebraische Spezifikationssprache Temporal Logic VDM - Vienna Development Method Z B Model Checking Auszüge aus der EN50128 Ziel „Formale Methoden“ beziehen sich auf mathematisch strenge Verfahren und Werkzeuge zur Spezifikation, Entwurf und Verifikation von Software- und Hardwaresystemen. Beschreibung Der Wortlaut „mathematisch streng“ bedeutet, dass die bei den formalen Verfahren exakt formulierten Aussagen in einer mathematischen Logik verwenden, und dass die formalen Verifikationen exakte Schlussfolgerungen in dieser Logik sind (d. h. jeder Schritt folgt aus einer Ableitungsregel und kann somit durch einen mathematischen Prozess kontrolliert werden). Der Wert der formalen Verfahren besteht in der Bereitstellung eines Mittels zur symbolischen Untersuchung des gesamten Zustandsraumes eines digitalen Entwurfes (unanhängig davon, ob es Hardware oder Software ist) und bestimmt, dass die Richtigkeit oder Sicherheitseigenschaft für alle möglichen Eingangsgrößen wahr ist. Aufgrund der gewaltigen Komplexität realer Systeme wird dies in der gegenwärtigen Praxis jedoch nur selten angewendet (mit Ausnahme der kritischen Komponenten von sicherheitskritischen Systemen). Obwohl die Anwendung der mathematischen Logik das gemeinsame Thema quer durch die Disziplin der formalen Verfahren ist, gibt es nicht die beste „Formale Methoden“. Jeder Anwendungsbereich erfordert verschiedene Modellierungsverfahren und unterschiedliche Nachweisansätze. Selbst innerhalb eines bestimmten Anwendungsbereiches gibt es für die unterschiedlichen Phasen des Lebenszyklusses, Werkzeuge und Techniken, welche diese am besten unterstützen. Beispielsweise kann ein Theorem-Beweiser am besten zur Analyse der Korrektheit einer Spezifikation auf Register-Transfer-Ebene (RTL) eines Chips für FFTBerechnungen angewendet werden, während möglicherweise algebraisch abgeleitete Verfahren am besten zur Analyse der Korrektheit von Entwurfsverfeinerungen auf Gatter-Ebene angewendet werden kann. Deshalb sind weltweit eine große Anzahl von formalen Verfahren in Entwicklung. In den folgenden Unterabschnitten dieser Verfahrensübersicht werden mehrere Beispiele formaler Verfahren beschrieben. Die hier angegebene Liste von Beispielen ist nicht vollständig. Die formalen Verfahren sind BVerfahren, Modellprüfung, CCS, CSP, HOL, LOTOS, OBJ, Zeitliche Logik, VDM und Z. Ralf Pinger / Stefan Gerken

44 6.4.4 Modellbasiertes Software-Engineering – Ursprünge
Erste Ansätze in den 80er Jahren mit den CASE-Tools Modellierungselemente waren: SA/SD Es gab viele Erfolge mit CASE-Tools Qualitätsverbesserung Bessere Beherrschung der Komplexität Mehr Abstraktion  mehr Plattformunabhängigkeit Die CASE-Tools hatten aber auch noch einige Unzulänglichkeiten Roundtrip-Engineering nicht möglich Formale Verifikation noch nicht ausgereift Tool-Entwicklung war nicht fortschrittlich genug Modellelemente waren für viele Probleme nicht ausreichend Ralf Pinger / Stefan Gerken

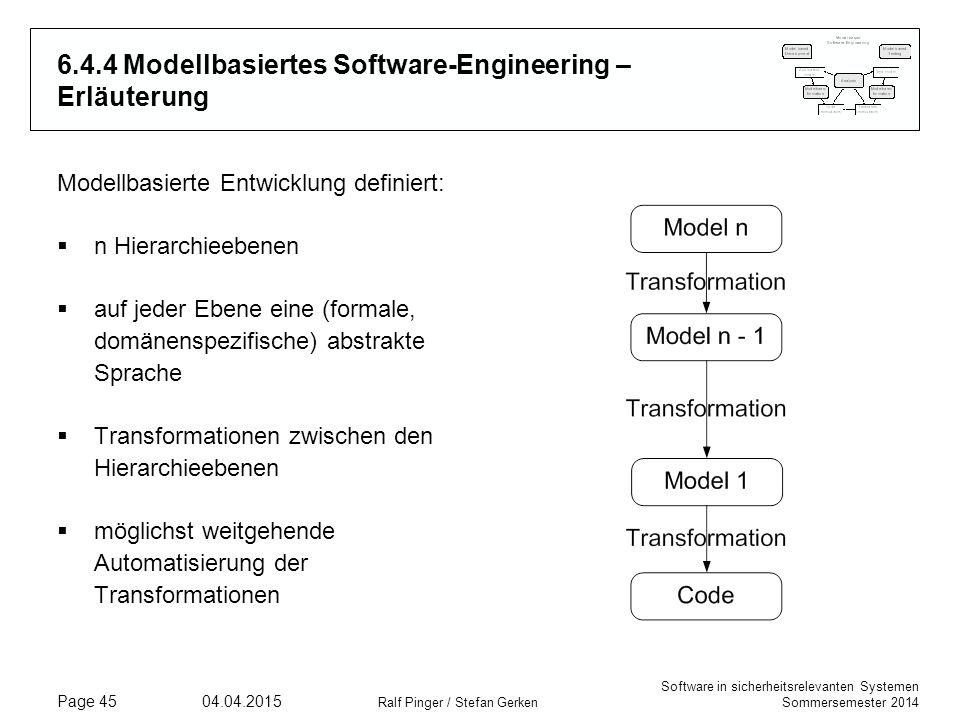

45 6.4.4 Modellbasiertes Software-Engineering – Erläuterung
Modellbasierte Entwicklung definiert: n Hierarchieebenen auf jeder Ebene eine (formale, domänenspezifische) abstrakte Sprache Transformationen zwischen den Hierarchieebenen möglichst weitgehende Automatisierung der Transformationen Ralf Pinger / Stefan Gerken

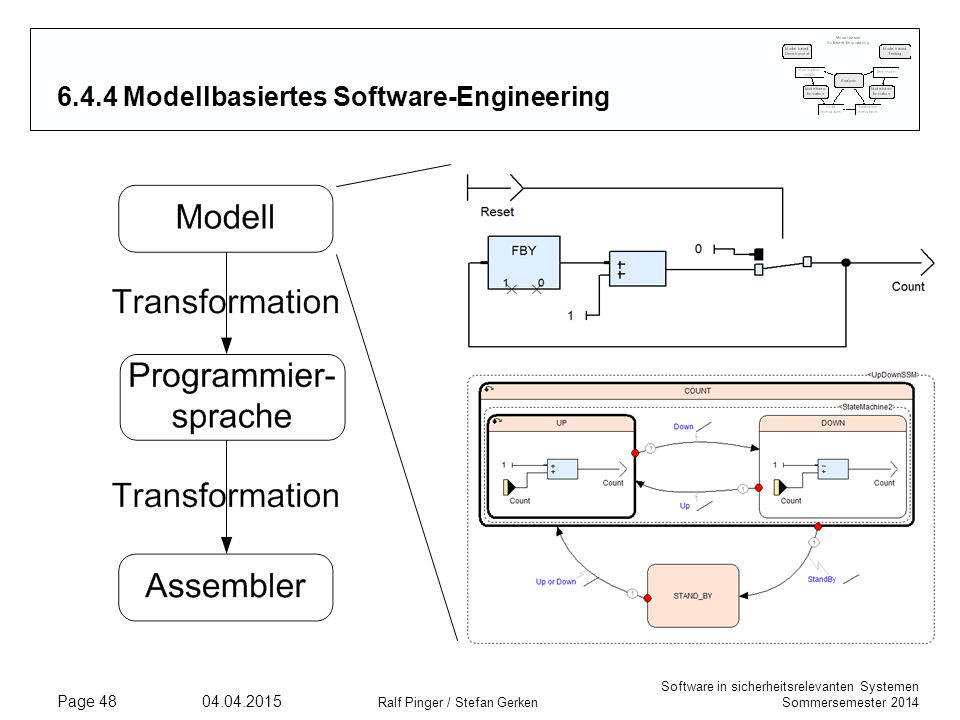

46 6.4.4 Modellbasiertes Software-Engineering
29 .text p2align 2,,3 31 .globl main 32 .type 33 main: pushl %ebp E5 movl %esp, %ebp 36 002b 83EC08 subl $8, %esp 37 002e 83E4F0 andl $-16, %esp EC0C subl $12, %esp E0000 pushl $.LC C movl $3, a E8FCFFFF call puts 41 FF C movl $4, (%esp) Ralf Pinger / Stefan Gerken

47 6.4.4 Modellbasiertes Software-Engineering

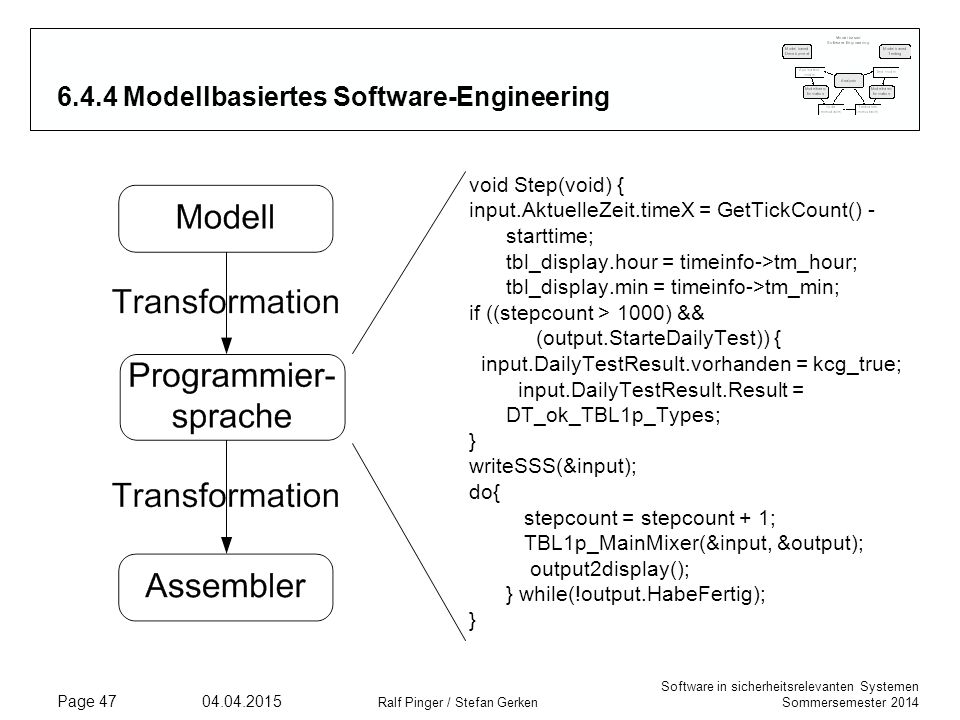

void Step(void) { input.AktuelleZeit.timeX = GetTickCount() - starttime; tbl_display.hour = timeinfo->tm_hour; tbl_display.min = timeinfo->tm_min; if ((stepcount > 1000) && (output.StarteDailyTest)) { input.DailyTestResult.vorhanden = kcg_true; input.DailyTestResult.Result = DT_ok_TBL1p_Types; } writeSSS(&input); do{ stepcount = stepcount + 1; TBL1p_MainMixer(&input, &output); output2display(); } while(!output.HabeFertig); Ralf Pinger / Stefan Gerken

48 6.4.4 Modellbasiertes Software-Engineering
Ralf Pinger / Stefan Gerken

49 6.4.4 Modellbasiertes Software-Engineering – Motivation
Logisch funktionale Inhalte auf hoher Abstraktionsebene Unabhängig von konkreter Hardwareplattform  lange Produktlebenszyklen Effizienzsteigerung in der Entwicklung Frühzeitige Fehleroffenbarung stärkere Verknüpfung von Implementierung und Dokumentation Qualitätssteigerung Einsatz von Analysewerkzeugen (z. B. Model Checker)  Nachweis von Eigenschaften Unterstützung der Zertifizierung von Systemen Ralf Pinger / Stefan Gerken

50 6.4.4 Modellbasiertes Software-Engineering – Abgrenzung
Eigenschaften der modellbasierten Entwicklung (1) Verwendung von Modellen zur Softwareentwicklung um die Abstraktion zu erhöhen Verwendung von Generatoren/Transformatoren bei der Softwareentwicklung Auch teilweise Automatisierung möglich (je nach fachlicher Anforderung zwischen 20% und 100%) Die erste Abstraktionsebene wird vollständig manuell erzeugt Ziel ist die Steigerung der Softwarequalität bzw. -effizienz Schlagwort „Automation durch Formalisierung“ in frühen Entwicklungsphasen Definitionen MDA, MDSD, MDSE nicht einheitlich und weichen je nach Literaturquelle voneinander ab Ralf Pinger / Stefan Gerken

51 6.4.4 Modellbasiertes Software-Engineering – Abgrenzung
Eigenschaften der modellbasierten Entwicklung (2) Die Modelltransformation erzeugt Modelle zur manuellen Weiterbearbeitung MDA erfordert anwendungsspezifische Frameworks MDA erfordert plattformspezifische Generatoren MDA kann - abhängig von der Vollständigkeit der Codegenerierung – auch änderungsunfreundlich sein MDA sagt nichts über den Abstraktionsgrad der Ebenen aus Ebenen können aufeinander aufbauen. Logische Fortsetzung des Abstraktionsgedankens bei der Entwicklung – manuelle Drahtverbindung, Maschinencode, Assembler, Programmiersprache, Modellierungssprache Ralf Pinger / Stefan Gerken

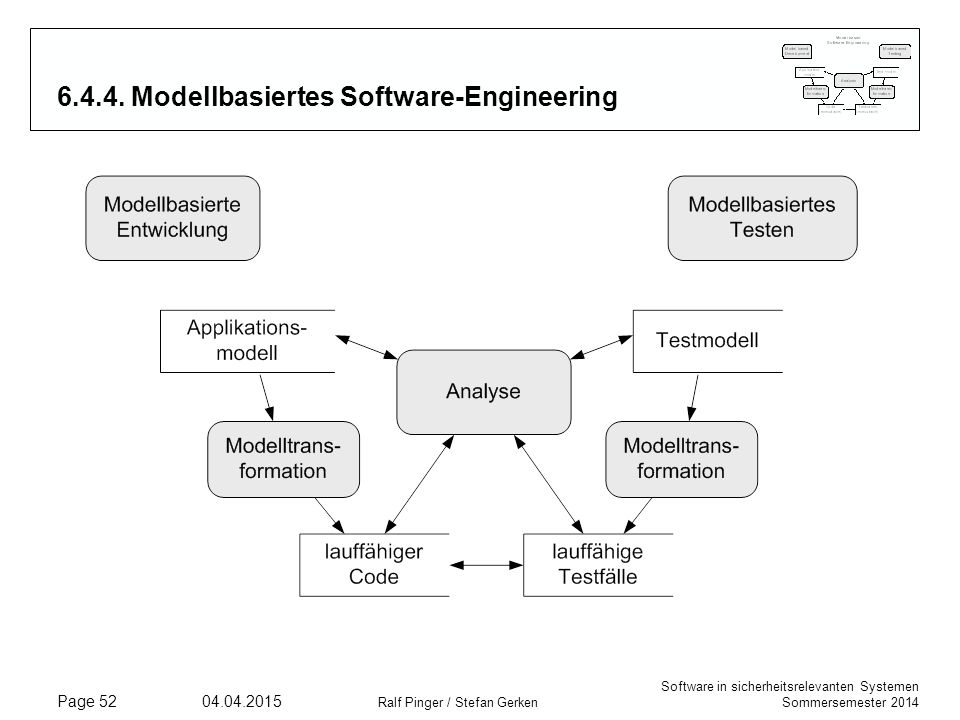

52 6.4.4. Modellbasiertes Software-Engineering
Ralf Pinger / Stefan Gerken

53 6.4.4 Modellbasiertes Software-Engineering
Ausdehnung der Abstraktionsidee auf gesamten Prozess Entwicklung: UML entwickelt sich zur industriellen Standardsprache SCADE für sicherheitsrelevante Systeme geeignet kommerzielle Werkzeuge im industriellen Einsatz bewährt Testen/Analyse: kaum geeignete, kommerzielle Werkzeuge am Markt sehr großes Potenzial vor allem in der Sicherungstechnik Ralf Pinger / Stefan Gerken

54 6.5 SW-Test – Inhaltsübersicht
Konventionelle Testmethoden (halb-)automatisierte Testmethoden modellbasierte Testmethoden analytische Methoden Testende-Kriterien Ralf Pinger / Stefan Gerken

55 6.5 Testmethoden – Motivation
Herausforderung des Testens: Der Testling besitzt einen großen internen Zustandsraum (vielleicht interne Zustände) Testfälle sind separat zu erstellen 215 manuell erstellte Testfälle sind schon sehr viel, aber bestimmt nicht erschöpfend  nur ein kleiner Teil des Verhaltens wird getestet Zum Vergleich: Anzahl Elektronen im sichtbaren Universum Eddington number N_edd = 136× = 1.57×1079 Ralf Pinger / Stefan Gerken

56 6.5.1 Konventionelle Testmethoden
Excel-basiert, Ringbuch-Ordner oder einfach die Waldabholz-Methode Testfälle sind in einer Tabelle aufgelistet Eingabewerte, Ausführungsbeschreibung, Erwartungswert Testausführung erfolgt manuell Einstellen der Eingabewerte/Sequenzen Ausführen des Tests Beobachtung der Reaktionen und Vergleich mit Sollwert Dokumentation des Tests in der Liste Probleme: Regressionstest nur sehr aufwändig möglich Bei Software-Änderungen wird nur ein sehr kleiner Teil des Tests wiederholt Unentdeckte Seiteneffekte möglich! Ralf Pinger / Stefan Gerken

57 6.5.2 (halb-)automatisierte Testmethoden
Ausprogrammierte Testfälle: Testfälle werden ausprogrammiert Erwartungswerte werden ebenfalls hinterlegt und am Ende der Ausführung verglichen Test endet mit: „OK“ oder „FAILED“ Testausführung wird regressionsfähig Nach SW-Änderung können (alle) Testfälle wiederholt werden Ungewollte Seiteneffekte können entdeckt werden Unterstützt durch Unit-Test-Module: JUnit, etc. Probleme: Testfälle „folgen sehr eng den Programmstrukturen“ Änderung an SW zieht oft große Änderungen an den Testfällen nach sich Ralf Pinger / Stefan Gerken

58 6.5.3 Modellbasierte Testmethoden
Modellbasiertes Testen ist weitgehend noch Gegenstand der Forschung hat kaum geeignete, kommerzielle Werkzeuge am Markt hat sehr großes Potenzial vor allem in der Sicherungstechnik Testen umfasst 40 % des Gesamtaufwand eines Projekts Zwei unterschiedliche Ausprägungen Einsatz von Standard-Sprachen Einsatz domänenspezifischer Sprachen ist möglich Sehr hohes Potenzial zur Effizienzsteigerung Generierung sehr vieler Testfälle ist möglich: Aber: Testorakel nicht vergessen Ralf Pinger / Stefan Gerken

59 6.5.3 Modellbasierte Testmethoden
Modellbasiertes Testen mit Standardsprachen Verwenden einer bekannten Sprache zur Testfallmodellierung Teilsprache der UML Use-Case-Diagramm Aktivitäts-Diagramm Sequenz-Diagramm Zustands-Diagramm Auch andere Sprachen sind denkbar, z. B. Markov-Ketten Generieren der Testfälle aus diesen Beschreibungen Anpassen an die Testumgebung notwendig Werkzeuge sind bestenfalls Baukästen Ralf Pinger / Stefan Gerken

60 6.5.3 Modellbasierte Testmethoden
Modellbasiertes Testen mit domänenspezifischen Sprachen Entwickeln einer domänenspezifischen Sprache Modellieren mit Meta-Modellierungswerkzeugen EMF (Eclipse Modeling Framework) Metaedit (kommerzielles Werkzeug) Topcased (Open-source-Werkzeug) In der Regel graphische Sprachen Entwickeln eines Generators zur Testfallerzeugung Leichter Zugang für Domänen-Experten Ralf Pinger / Stefan Gerken

61 6.5.3 Modellbasierte Testmethoden
Ein Fahrprofil Ralf Pinger / Stefan Gerken

62 6.5.3 Modellbasierte Testmethoden
Editor für Fahrprofile Meta-Sprache in Metaedit Editor-Generierung Code-Generierung in XML-Format Ralf Pinger / Stefan Gerken

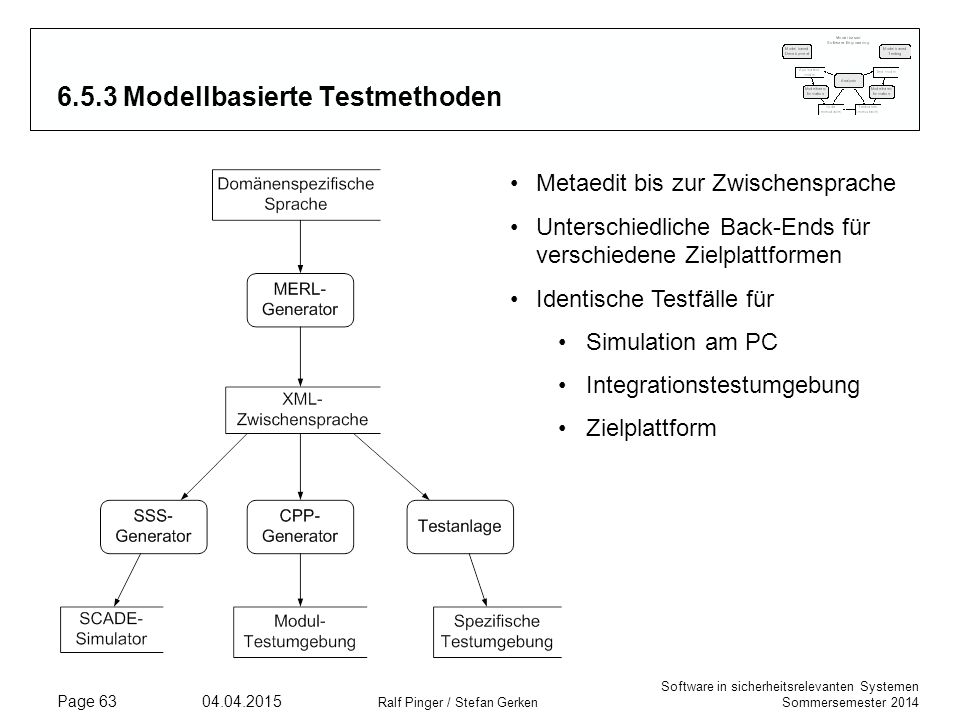

63 6.5.3 Modellbasierte Testmethoden
Metaedit bis zur Zwischensprache Unterschiedliche Back-Ends für verschiedene Zielplattformen Identische Testfälle für Simulation am PC Integrationstestumgebung Zielplattform Ralf Pinger / Stefan Gerken

64 6.5.3 Modellbasierte Testmethoden

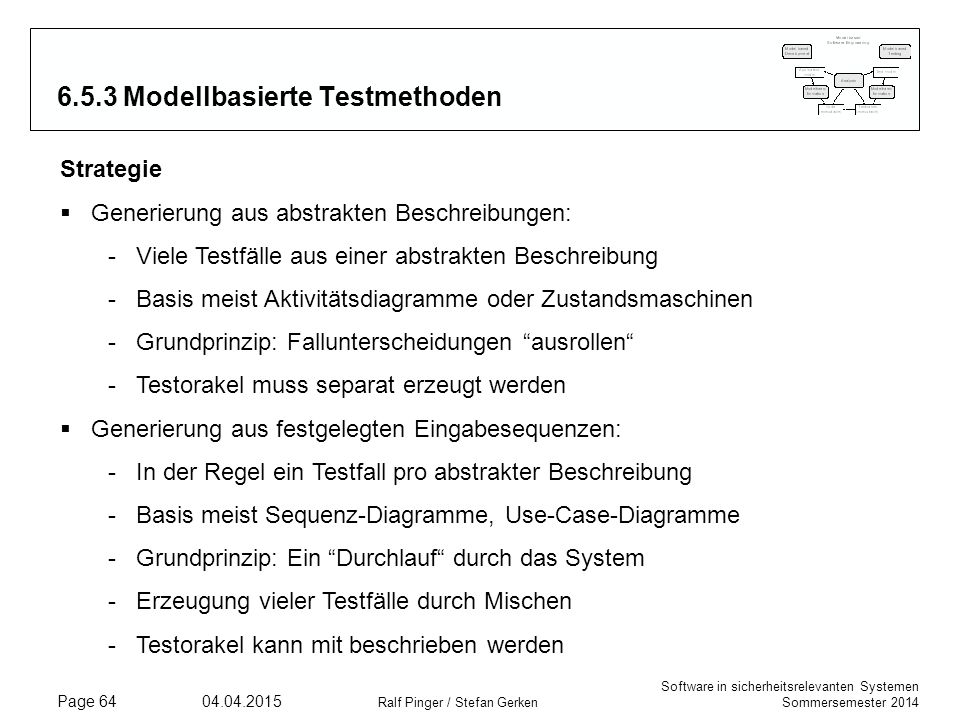

Strategie Generierung aus abstrakten Beschreibungen: Viele Testfälle aus einer abstrakten Beschreibung Basis meist Aktivitätsdiagramme oder Zustandsmaschinen Grundprinzip: Fallunterscheidungen “ausrollen“ Testorakel muss separat erzeugt werden Generierung aus festgelegten Eingabesequenzen: In der Regel ein Testfall pro abstrakter Beschreibung Basis meist Sequenz-Diagramme, Use-Case-Diagramme Grundprinzip: Ein “Durchlauf“ durch das System Erzeugung vieler Testfälle durch Mischen Testorakel kann mit beschrieben werden Ralf Pinger / Stefan Gerken

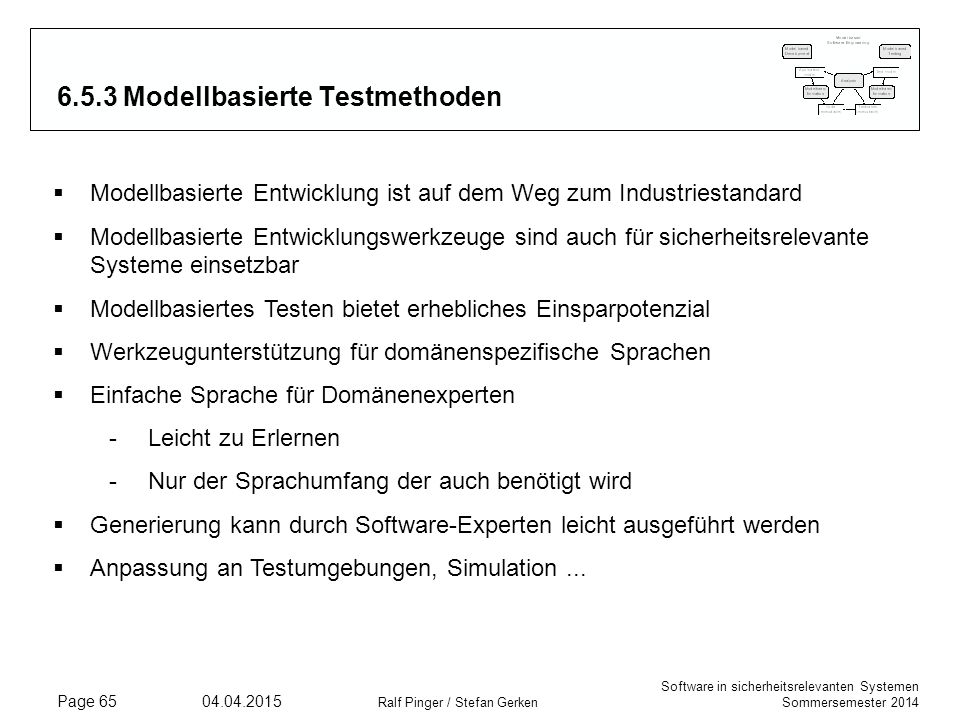

65 6.5.3 Modellbasierte Testmethoden
Modellbasierte Entwicklung ist auf dem Weg zum Industriestandard Modellbasierte Entwicklungswerkzeuge sind auch für sicherheitsrelevante Systeme einsetzbar Modellbasiertes Testen bietet erhebliches Einsparpotenzial Werkzeugunterstützung für domänenspezifische Sprachen Einfache Sprache für Domänenexperten Leicht zu Erlernen Nur der Sprachumfang der auch benötigt wird Generierung kann durch Software-Experten leicht ausgeführt werden Anpassung an Testumgebungen, Simulation ... Ralf Pinger / Stefan Gerken

66 6.5.4 Analytische Methoden Analyse
Testorakel: Ist mein Testfall durchgefallen? Formale Verifikation: Erfüllt mein System die Anforderungen? Timing-Analyse: Werden die Zeitanforderungen erfüllt? Testende-Kriterien: Abdeckungsmessungen Statische Analyse: Laufzeitfehler, Speicherverbrauch Simulation: Wie verhält sich das System im Einsatz? Güte des Designs: Ist die Architektur verständlich? Ralf Pinger / Stefan Gerken

67 6.5.5 Testende-Kriterien Testende-Kriterien Code-Abdeckung
Anweisungsüberdeckung – EN 50128 Pfadüberdeckung Modified Condition/Decision Coverage (MC/DC) – DO 178C Funktionsüberdeckung Requirementsüberdeckung Schnittstellenüberdeckung Modified Condition/Decision Coverage (MC/DC), is used in the standard DO-178B to ensure that Level A (Catastrophic) software is tested adequately. It is a form of exhaustive testing, in that during testing all of the below must be true at least once: Independence of a condition is shown by proving that only one condition changes at a time. The most critical (Level A) software, which is defined as that which could prevent continued safe flight and landing of the aircraft, must satisfy a level of coverage called Modified Condition/Decision Coverage (MC/DC). [edit] Definitions Condition A condition is a leaf-level Boolean expression (it cannot be broken down into a simpler Boolean expression). Condition Coverage Every condition in a decision in the program has taken all possible outcomes at least once. Decision Coverage Every point of entry and exit in the program has been invoked at least once, and every decision in the program has taken all possible outcomes at least once. Condition/Decision Coverage Every point of entry and exit in the program has been invoked at least once, every condition in a decision in the program has taken all possible outcomes at least once, and every decision in the program has taken all possible outcomes at least once. Modified Condition/Decision Coverage Every point of entry and exit in the program has been invoked at least once, every condition in a decision in the program has taken on all possible outcomes at least once, and each condition has been shown to affect that decision outcome independently. A condition is shown to affect a decision’s outcome independently by varying just that condition while holding fixed all other possible conditions. The condition/decision criterion does not guarantee the coverage of all conditions in the module because in many test cases, some conditions of a decision are masked by the other conditions. Using the modified condition/decision criterion, each condition must be shown to be able to act on the decision outcome by itself, everything else being held fixed. The MC/DC criterion is thus much stronger than the condition/decision coverage Ralf Pinger / Stefan Gerken

68 6.6.1 Prozesse Prozesse bilden die Grundlage für Zertifizierbarkeit
Können geforderte Eigenschaften nachgewiesen werden? Ist nach dem Stand der Technik entwickelt worden? Qualität Wurde an alles gedacht? Gibt es genügend Maßnahmen zur Fehlerreduktion? Wartbarkeit Wo muss was geändert werden? Vorhersagbarkeit eines Projekts Wann wird was geliefert? Wie viel kostet es? Gerichtsfeste Nachweise Ralf Pinger / Stefan Gerken

69 Offener Umgang mit Fehlern:
6.6.2 Fehlerkultur Offener Umgang mit Fehlern: Fehler in Projekten sind ganz normal Der Gesamtprozess mit den unterschiedlichen Rollen soll gemachte Fehler erkennen und beseitigen Erkannte Fehler dürfen/müssen offen kommuniziert werden Das Erkennen von Fehlern ist die Grundlage für die künftige Vermeidung! Ralf Pinger / Stefan Gerken

70 6.7 Qualitätssicherung von Entwicklungswerkzeugen
EN verlangt: CENELEC-Norm gilt auch für „unterstützende Werkzeuge“ „angemessener Satz an Werkzeugen“ soll eingesetzt werden. Automatische Testwerkzeuge und integrierte Entwicklungswerkzeuge werden empfohlen. Werkzeuge und Hilfsmittel sollten zum frühest möglichen Termin verfügbar sein. Software-Werkzeuge müssen für den Zweck geeignet sein. In der Praxis: Werkzeuge mit Validierung, Begutachtung und Zulassung! Werkzeuge ohne Nachweis der Qualifizierung Und alles was dazwischen ist Ralf Pinger / Stefan Gerken

71 6.7 Qualitätssicherung von Entwicklungswerkzeugen

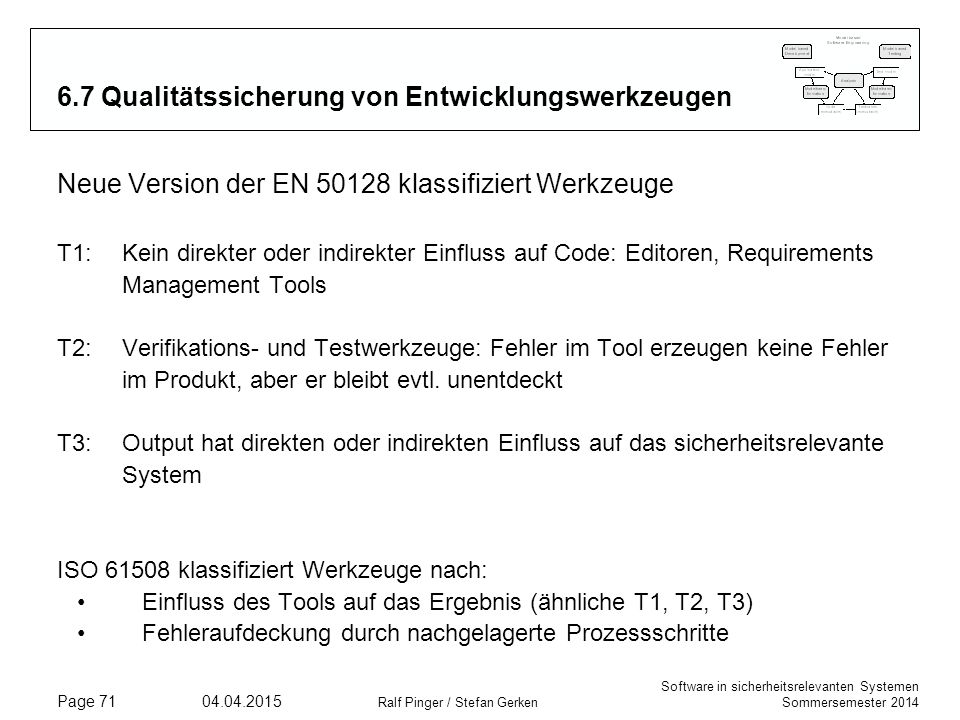

Neue Version der EN klassifiziert Werkzeuge T1: Kein direkter oder indirekter Einfluss auf Code: Editoren, Requirements Management Tools T2: Verifikations- und Testwerkzeuge: Fehler im Tool erzeugen keine Fehler im Produkt, aber er bleibt evtl. unentdeckt T3: Output hat direkten oder indirekten Einfluss auf das sicherheitsrelevante System ISO klassifiziert Werkzeuge nach: Einfluss des Tools auf das Ergebnis (ähnliche T1, T2, T3) Fehleraufdeckung durch nachgelagerte Prozessschritte Ralf Pinger / Stefan Gerken

72 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Einsatz von Werkzeugen bei Automatisierung manueller Tätigkeiten Aber das Werkzeug besitzt deterministisches Fehlerverhalten der Mensch besitzt stochastisches Fehlerverhalten Nachgelagerte Qualitätssicherung zum Fehlerfinden keine Qualifizierung von Werkzeugen notwendig! gleicher Prozess wie bei manueller Erstellung der Ergebnisse Einsparen von Qualitätssicherungsschritten:  Qualifizierung von Werkzeugen notwendig! Deterministisches Fehlerverhalten: Fehler treten immer dann auf, wenn die Voraussetzungen für den Fehler erfüllt sind. In der Regel sind die Fehler an vielen Stellen in der Software vorhanden. Wird ein solcher Fehler an einer einzigen Stelle in der Qualitätssicherung gefunden und behoben, sind alle Fehler dieser Klasse aus dem Produkt verschwunden. Ein einziger Testfall zum Finden aller Fehler dieser Fehlerklasse! Stochastisches Fehlerverhalten: unterschiedliche Fehler treten an unterschiedlichen Stellen in der Software auf. Für jeden Fehler braucht man einen eigenen Testfallen zum Finden. In der Praxis (Gutachtersicht) werden Werkzeuge oft mit demselben Aufwand erstellt, wie das sicherheitsrelevante System! Der eigentliche Zweck des Werkzeugs geht dabei oft verloren. Manchmal wird der Einsatz von Werkzeugen dadurch verhindert -> Werkzeuge sind in der Regel aber besser als manuelle Tätigkeiten! Ralf Pinger / Stefan Gerken

73 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Beispiel: Compiler oder Generator Generator mittels Validierungssuite überprüfen Vorwärts- und Rückwärtsübersetzung mit Vergleich des Ausgangsmaterials Zwei Mal diversitäre Vorwärtsübersetzung mit Ergebnisvergleich Applikationstest mit Abdeckungsmessung auf Ebene des Bytecodes oder Assemblers Generierung der Testfälle aus dem Modell mit Abdeckungsmessung Generierung der Testfälle aus einem Testmodell mit anschließender Abdeckungsmessung Formal beweisbare Übersetzung Deterministisches Fehlerverhalten: Fehler treten immer dann auf, wenn die Voraussetzungen für den Fehler erfüllt sind. In der Regel sind die Fehler an vielen Stellen in der Software vorhanden. Wird ein solcher Fehler an einer einzigen Stelle in der Qualitätssicherung gefunden und behoben, sind alle Fehler dieser Klasse aus dem Produkt verschwunden. Ein einziger Testfall zum Finden aller Fehler dieser Fehlerklasse! Stochastisches Fehlerverhalten: unterschiedliche Fehler treten an unterschiedlichen Stellen in der Software auf. Für jeden Fehler braucht man einen eigenen Testfallen zum Finden. In der Praxis (Gutachtersicht) werden Werkzeuge oft mit demselben Aufwand erstellt, wie das sicherheitsrelevante System! Der eigentliche Zweck des Werkzeugs geht dabei oft verloren. Manchmal wird der Einsatz von Werkzeugen dadurch verhindert -> Werkzeuge sind in der Regel aber besser als manuelle Tätigkeiten! Ralf Pinger / Stefan Gerken

74 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Validierungssuite ausführliche Sammlung von Testfällen Bei Unvollständigkeit der Sammlung bleiben ungetestete Situationen übrig. Testendekriterien bleiben genauso entscheidend wie bei den Tests des sicherheitsrelevanten Systems Validierungssuite muss nicht besser sein als ein Test eines sicherheitsrelevanten Systems gängige Praxis bei der Validierung von Compilern Deterministisches Fehlerverhalten: Fehler treten immer dann auf, wenn die Voraussetzungen für den Fehler erfüllt sind. In der Regel sind die Fehler an vielen Stellen in der Software vorhanden. Wird ein solcher Fehler an einer einzigen Stelle in der Qualitätssicherung gefunden und behoben, sind alle Fehler dieser Klasse aus dem Produkt verschwunden. Ein einziger Testfall zum Finden aller Fehler dieser Fehlerklasse! Stochastisches Fehlerverhalten: unterschiedliche Fehler treten an unterschiedlichen Stellen in der Software auf. Für jeden Fehler braucht man einen eigenen Testfallen zum Finden. In der Praxis (Gutachtersicht) werden Werkzeuge oft mit demselben Aufwand erstellt, wie das sicherheitsrelevante System! Der eigentliche Zweck des Werkzeugs geht dabei oft verloren. Manchmal wird der Einsatz von Werkzeugen dadurch verhindert -> Werkzeuge sind in der Regel aber besser als manuelle Tätigkeiten! Ralf Pinger / Stefan Gerken

75 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Zwei Mal diversitäre Vorwärtsüber- setzung mit Ergebnisvergleich Setzen G1 und G2 auf denselben Spezifikationen auf? Können G1 und G2 wirklich unabhängig sein? diversitäre Auslegung des Vergleichers? In der Luftfahrt wird diversitäre Vorwärtsentwicklung im first und second level eingesetzt doppelter Transformationsaufwand (Kosten) Validierung der Ergebnisse bei jeder Übersetzung -> keine fehlenden Testfälle Ralf Pinger / Stefan Gerken

76 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Vorwärts- und Rückwärtsübersetzung mit Vergleich des Ausgangsmaterials Diversität durch unterschiedliche Aufgaben besser gegeben Vergleich diversitär? Falls Transformation nicht eineindeutig ist, kann M‘ nicht wiederhergestellt werden. Evtl. zusätzliche Hilfen notwendig, damit M‘ aus dem Code herstellbar ist. Vergleicher kann mit Intelligenz ausgestattet werden (Äquivalenzvergleich) Validierung mit jeder Übersetzung. Fehler in V mit anschließender Fehlerverschleierung in R relativ unwahrscheinlich -> sehr gute Fehleroffenbarung es bleibt theoretische Restfehlerwahrscheinlichkeit doppelter Aufwand sehr gut in der Praxis Ralf Pinger / Stefan Gerken

77 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Generierung der Testfälle aus dem Modell mit Abdeckungsmessung Generierte Testfälle nur für die Korrektheit des Generators (Gen) Abdeckungsmessung soll die Güte der erzeugten Testfälle dokumentieren und nachweisen (optional). Validierung mit jeder Übersetzung und Testausführung -> keine offenen Testfälle Keine Funktionstests des Modells, die müssen noch gesondert formuliert und durchgeführt werden. Ralf Pinger / Stefan Gerken

78 6.7 Qualitätssicherung von Entwicklungswerkzeugen

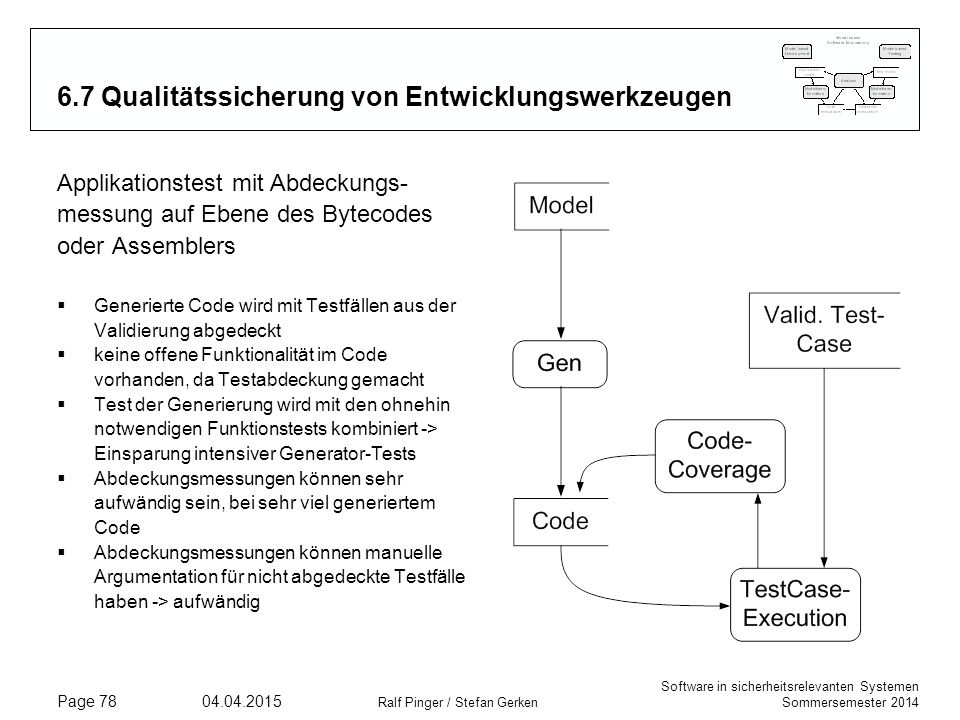

Applikationstest mit Abdeckungs- messung auf Ebene des Bytecodes oder Assemblers Generierte Code wird mit Testfällen aus der Validierung abgedeckt keine offene Funktionalität im Code vorhanden, da Testabdeckung gemacht Test der Generierung wird mit den ohnehin notwendigen Funktionstests kombiniert -> Einsparung intensiver Generator-Tests Abdeckungsmessungen können sehr aufwändig sein, bei sehr viel generiertem Code Abdeckungsmessungen können manuelle Argumentation für nicht abgedeckte Testfälle haben -> aufwändig Ralf Pinger / Stefan Gerken

79 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Generierung der Testfälle aus einem Testmodell mit anschließender Abdeckungsmessung ähnlich voriges Beispiel, allerdings werden die Testfälle aus einem separaten Testmodell erzeugt. impliziter Funktionstest des Systems korrekte Generierung wird über die korrekte Testausführung nachgewiesen doppelter Modellierungsaufwand (Modell + Testmodell) Abdeckungsmessung weist Güte der generierten Testfälle nach Abgleich zwischen Modell und Testmodell kann anhand der Abdeckungsmessungen schwierig sein Ralf Pinger / Stefan Gerken

80 6.7 Qualitätssicherung von Entwicklungswerkzeugen
Formal beweisbare Übersetzung Korrektheit der Übersetzung anhand eines formalen Nachweises auf der Ebenen der Sprachdefinitionen Formale Semantik der Sprachen notwendig Evtl. aufwändige Nachweise notwendig bisher noch keine industrielle Anwendung in der Breite möglich (Forschungsgegenstand) Ralf Pinger / Stefan Gerken
