prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 1 vom 16.05.2006 ISO/OSI Referenzmodell.

Ähnliche Präsentationen


Präsentation zum Thema: "prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 1 vom 16.05.2006 ISO/OSI Referenzmodell."—  Präsentation transkript:

1 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 1 vom 16.05.2006 ISO/OSI Referenzmodell Data Link Layer Bluetooth und WLAN Wireless Local Area Network

2 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 2 vom 16.05.2006 ISO / OSI Referenzmodell – TCP/IP Application Layer Presentation Layer Session Layer Transport Layer Network Layer Data Link Layer Physical Layer

3 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 3 vom 16.05.2006 Funknetze im LAN Bereich (Schichten 1 und 2) WLAN (Hansen Neumann S. 680) Bluetooth (Hansen Neumann S. 676, Tanenbaum S. 346)

4 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 4 vom 16.05.2006 IEEE Standards (http://de.wikipedia.org/wiki/Institute_of_Electrical_and_Electronics_Engineers^) LAN/MAN Standards der IEEE 802.1802.1 (High Level Interface(Internetworking)) –802.1D (Spanning Tree Protocol)802.1D –802.1P (General Registration Protocol)802.1P –802.1Q (Virtual Bridged LANs)802.1Q –802.1S (Multiple Spanning Tree Protocol)802.1S –802.1W (Rapid Spanning Tree Protocol)802.1W –802.1X (Port Based Network Access Control)802.1X 802.2802.2 (Logical Link Control (Diensttypen und logische Verbindungssteuerung) 802.3802.3 (CSMA/CD (Ethernet))Ethernet –802.3u (Fast Ethernet)802.3u –802.3ab/z (Gigabit Ethernet - Copper/Fiber)802.3ab/z –802.3ae (10 Gigabit Ethernet)802.3ae –802.3af (Power over Ethernet)802.3af 802.4802.4 (Token-Passing Bus (Ein/Mehrkanal mit 1, 5, 10 MBit/s) 802.5802.5 (Token-Passing Ring (Basisband mit 1, 4, 16 MBit/s) 802.6802.6 (Metropolitan Area Networks) 802.7802.7 (Broadband Technical Advisory Group (Breitband LANs) 802.8802.8 (Fibre Optic Technical Advisory Group(Glasfasermedien)) 802.9802.9 (Integrated Voice and Data Networks) –802.9a (IsoENET (proposed))802.9a 802.10802.10 (SILS (Standard for Interoperable LAN Security) - Empfehlungen über Sicherheitsaspekte im LAN) 802.11802.11 (Wireless LAN)Wireless LAN 802.12802.12 (100VG-AnyLAN(Voice Grade - Sprache geeignet)34) 802.14802.14 (Cable Television (CATV))CATV 802.15802.15 (Wireless PAN (Personal Area Network)) –802.15.1(Bluetooth)802.15.1 802.16802.16 (Worldwide Interoperability for Microwave Access, kurz: Wimax) 802.17802.17 (Resilient Packet Ring (RPR))

5 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 5 vom 16.05.2006 WLAN Wireless Local Area Network IEEE Standard für drahtlose lokale Netze 802.11 IEEE Arbeitsgruppe seit 1990 Komponenten –WLAN Adapter –WLAN Zugangspunkte –WLAN Brücken Zellengröße (Reichweite) 20 – 500 m Übertragungskapazität rund 11 MBit/s Mehrere Zugangspunkte parallel (Roaming) WLAN Verbindungen –Ad hoc Modus (direkte Kommunikation zwischen Endgeräten) –Infrastruktur Modus (Zugangspunkte) Auf den unteren beiden Schichten des ISO/OSI Referenzmodells implementiert

6 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 6 vom 16.05.2006 WLAN Standards und Kenndaten (www.ieee.org) IEEE 802.11a –5 GHz Band –54 MBit/s IEEE 802.11b –1999 verabschiedet –2,4 GHz Band –11 MBit/s IEEE 802.11g –2003 –2,4 GHz Band –54 MBit/s –Rückwärtskompatibilität IEEE 802.11n –Ende 2006 geplant –Übertragungskapazität bis 250 MBit/s

7 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 7 vom 16.05.2006 WLAN (Hansen Neumann S. 680 ff.) IEEE 802.11, IEEE 802.16 Komponenten –W-LAN-Adapter –W-LAN Zugangspunkt –LAN-Brücken (Verbindung von LANs über Funknetz) Spezielles, (CSMA/CD ähnlich) Zugangsverfahren auf der MAC Teil- Schicht Nutzung des 5 GHz Bandes nach 802.11a In Deutschland –5,15 GHz bis 5,35 GHz –8 Kanäle mit 20 MHz –Bis 54 MBit/s 2 MBit/s nach IEEE 802.11 erhöht auf 11 MBit/s Physikalische Grenze von 54 MBit/s IEEE 802.11n in Entwicklung, Übertragungsraten von bis zu 250 MBit/s

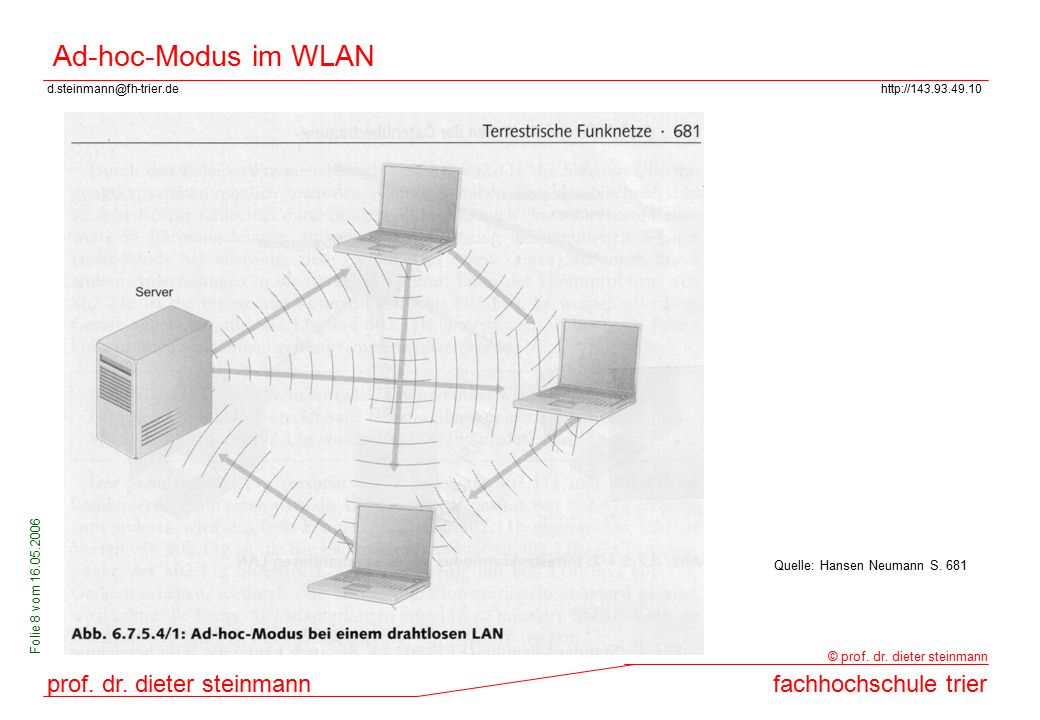

8 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 8 vom 16.05.2006 Ad-hoc-Modus im WLAN Quelle: Hansen Neumann S. 681

9 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 9 vom 16.05.2006 Infrastrukturmodus WLAN Quelle: Hansen Neumann S. 682

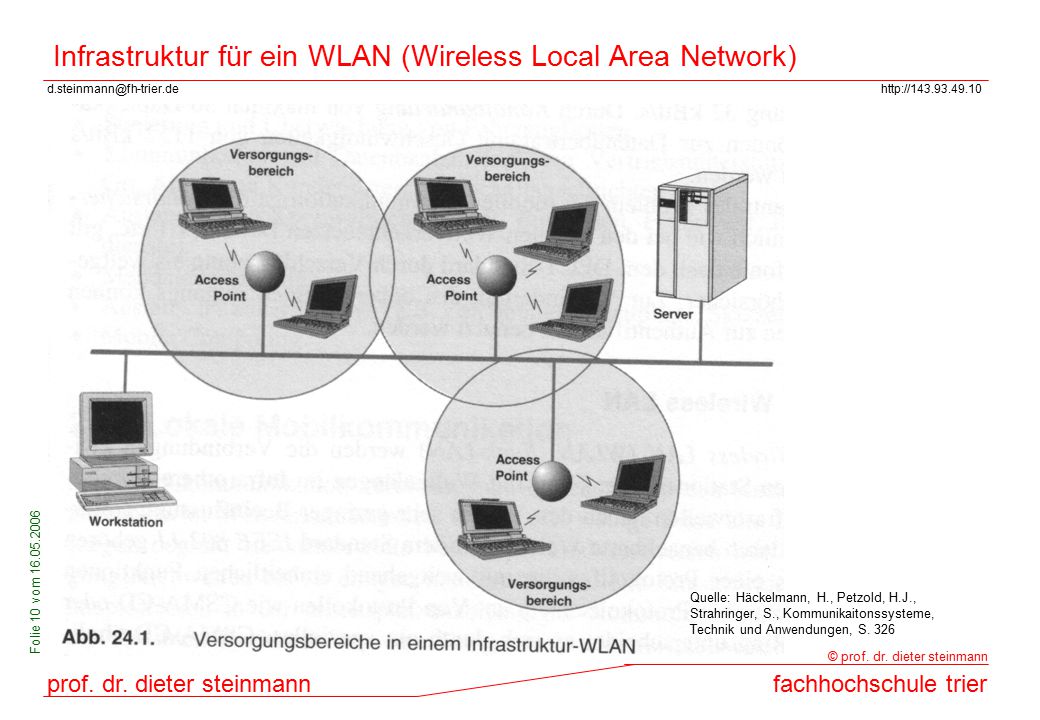

10 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 10 vom 16.05.2006 Infrastruktur für ein WLAN (Wireless Local Area Network) Quelle: Häckelmann, H., Petzold, H.J., Strahringer, S., Kommunikaitonssysteme, Technik und Anwendungen, S. 326

11 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 11 vom 16.05.2006 Wired Equivalent Privacy (WEP) Quelle: Hansen Neumann S. 720

12 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 12 vom 16.05.2006 WLAN Produkte (3COM, www.3com.com) Future-Proof Enterprise-Class Wireless LAN for Anywhere Network Access The 3Com Wireless LAN Access Point 8750 creates a high-performance, enterprise-class wireless LAN supporting up to 253 simultaneous users. Built-in security, manageability, upgradeability and reliability features make it ideal for any organization or institution facing increasing mobile computing needs. The 8750 Access Point ships as a dual-mode 802.11a-802.11g access point, supporting both 5 GHz and 2.4 GHz 54- Mbps radio transmission to support more wireless clients and client types within the same coverage area. Dual radio-slot architecture provides configuration flexibility and investment protection.

13 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 13 vom 16.05.2006 WLAN Produkte (3COM, www.3com.com) Der AP3750 MAP verfügt über die Flexibilität von zwei 10/100 Ethernet Ports und zwei verschiedenen internen Antennen sowohl für 11b/g- als auch 11a-Sender. Die doppelten Funksender ermöglichen einen simultanen 11b/g- und 11a-Betrieb und erweitern die Konnektivität und Nutzungsbandbreite. Anschlüsse für externe 11b/g- und 11a-Antennen ermöglichen maßgeschneiderte Installationen und Abdeckbereiche. Der AP3750 MAP kann über einen Wireless Switch oder jedes andere Power over Ethernet (PoE)-fähige Gerät mit Strom versorgt werden. Der Switch versorgt den MAP mit Strom und erhöht dessen Ausfallsicherheit. Falls beim MAP die LAN- oder die PoE-Verbindung an einem Port ausfällt, wird automatisch auf den anderen Port umgeschaltet. Darüber hinaus sind dank der PoE-Funktionalität keine Steckdosen beim MAP mehr notwendig, damit ist mehr Flexibilität bei schwer zugänglichen oder schwer zu verkabelnden Standorten möglich.

14 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 14 vom 16.05.2006 WLAN Produkte von AVM (www.avm.de)www.avm.de FRITZ!Box WLAN auf einen Blick: FRITZ!Box WLAN kombiniert WLAN-Router und DSL- Modem WLAN ab Werk mit verschlüsselter Funkübertragung Anschluss für USB-Zubehör wie Drucker und Festplatten Umfassende Sicherheit dank integrierter, TÜV-geprüfter Firewall einfache Bedienung über komfortable Browser-Oberfläche Anschluss weiterer Computer über USB- und LAN- Anschluss

15 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 15 vom 16.05.2006 WLAN in Windows XP

16 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 16 vom 16.05.2006 Anzeige der Netzwerverbindungen unter Windows XP

17 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 17 vom 16.05.2006 Eigenschaften von Drahtlosnetzwerkverbindungen

18 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 18 vom 16.05.2006 Eigenschaften Drahtlosnetzwerke unter Windows XP

19 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 19 vom 16.05.2006 Eigenschaften Drahtlosnetzwerke unter Windows XP

20 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 20 vom 16.05.2006 Eigenschaften Drahtlosnetzwerke unter Windows XP

21 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 21 vom 16.05.2006 Bluetooth 1975 von Ericsson IEEE 802.15.1 basiert auf Bluetooth ISM Band (Industrial Scientific Medical) mit 2,4 GHz Sendeleistung von 1 mW Reichweite ca. 10 m (100 m mit Verstärkung) 79 Kanäle mit einer Kanalbreite von 1 MHz, die über channel hopping 1.600 mal pro Sekunde gewechselt werden Bluetooth 1.2 1 MBit/s und Bluetooth 2.0 2.871 MBit/s Übertragungskapazität von ca. 1 MBit/s Datenpaket max. 2.781 Bit Verbindung direkt zwischen Endgeräten Pikonets mit max. 8 Geräten Eines der Geräte übernimmt Leitrolle (Master Device) Koordination von Takt und Kanalzuordnung

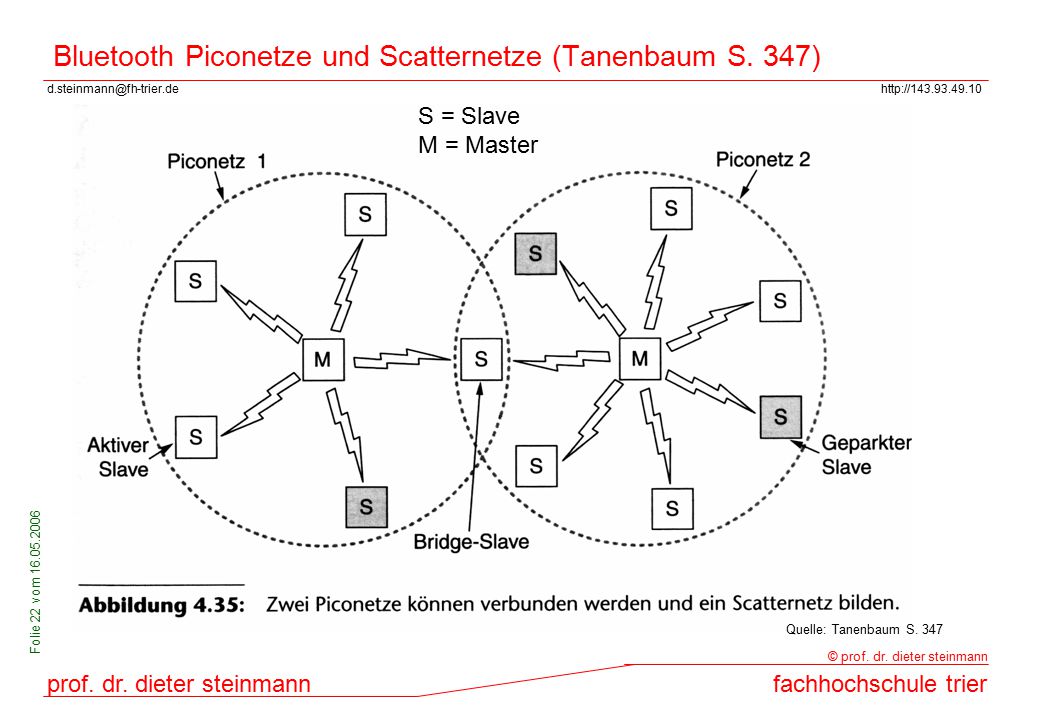

22 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 22 vom 16.05.2006 Bluetooth Piconetze und Scatternetze (Tanenbaum S. 347) Quelle: Tanenbaum S. 347 S = Slave M = Master

23 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 23 vom 16.05.2006 13 Profile (Anwendungen) von Bluetooth (Tanenbaum S. 348) Quelle: Tanenbaum S. 348

24 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 24 vom 16.05.2006 Bluetooth Protokollstapel (Tanenbaum S. 348)S Quelle: Tanenbaum S. 349

25 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 25 vom 16.05.2006 Bluetooth Rahmenstruktur (Tanenbaum S. 352) Quelle: Tanenbaum S. 352 Adr = Adresse der max. 8 Geräte Typ = Rahmentyp F = Fluss Bit, von Slave wenn Puffer voll B = Bestätigung (ACK) S = Numerierung der Rahmen einer Übertragung Prüfsumme = Prüfsumme des Headers Bestimmt den Master – Unterscheidung der Master

26 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 26 vom 16.05.2006 Übertragung von Bluetooth Datenpaketen (Hansen Neumann 677) Quelle: Hansen Neumann S. 677

27 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 27 vom 16.05.2006 Bluetooth Geräte von AVM ( www.avm.de )www.avm.de BlueFRITZ! - für die einfache kabellose Kommunikation BlueFRITZ! verbindet Ihre PCs und Notebooks drahtlos mit ISDN und dem Internet. So wird Ihr Zuhause zum kabellosen Surferparadies - und das bis zu 100 Meter weit. BlueFRITZ! überzeugt obendrein in vielen Extra-Disziplinen: Etwa bei der PC-Vernetzung oder dem kabellosen Zugriff auf Handys, Drucker, Organizer und viele andere Bluetooth-Geräte.

28 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 28 vom 16.05.2006 Bluetooth in Windows XP

29 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 29 vom 16.05.2006 Bluetooth unter Windows XP

30 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 30 vom 16.05.2006 Bluetooth unter Windows XP

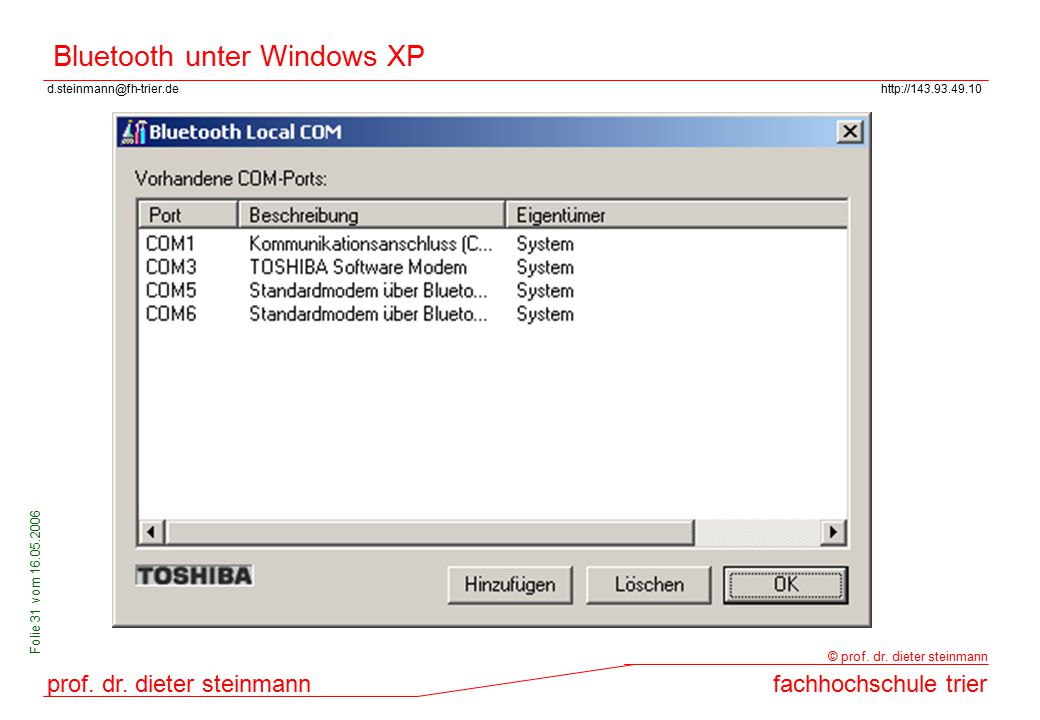

31 d.steinmann@fh-trier.dehttp://143.93.49.10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Folie 31 vom 16.05.2006 Bluetooth unter Windows XP
