1 Copyright Liebherr 2010 Michael Striebel VB1

2 Copyright Liebherr 2010 Michael Striebel VB1 Stärker als AC 700 von Terex Stronger than AC 700 Teleskopausleger kann bei 108 t Gesamtgewicht / 12 t Achslast mitgefahren werden Crane can be operated including boom within 108 t gross weight Erweiterung des 9-Achs-Segmentes Expansion of the 9-axle segment 2 Krankonzept / Crane concept Ziel: Schließung der Lücke zw. LTM und LTM Closing the gap between LTM and LTM

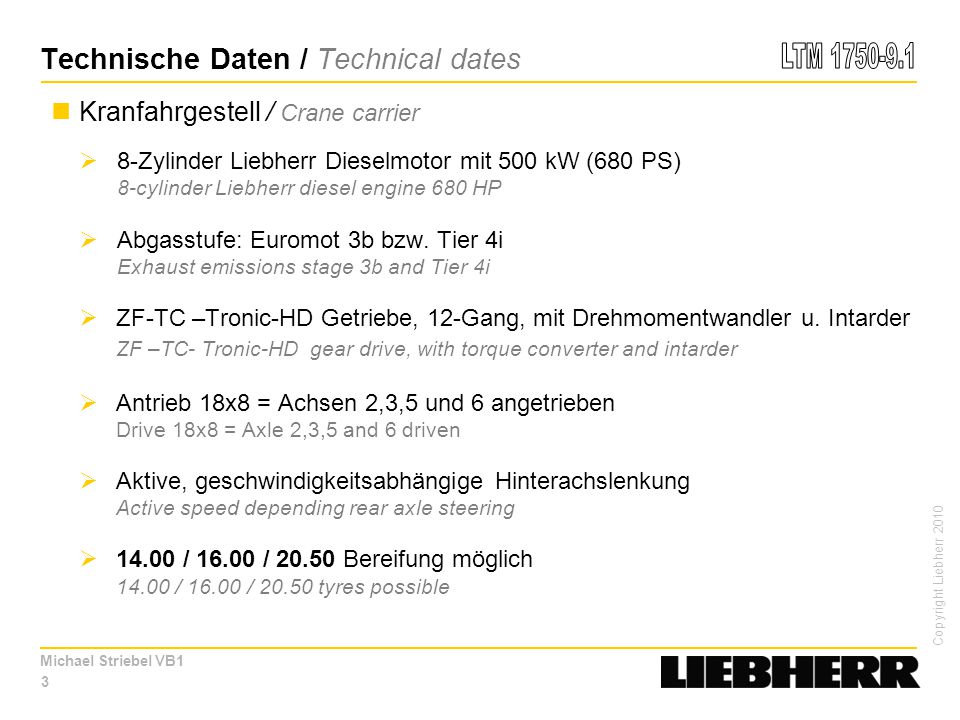

3 Copyright Liebherr 2010 Michael Striebel VB1 Technische Daten / Technical dates Kranfahrgestell / Crane carrier  8-Zylinder Liebherr Dieselmotor mit 500 kW (680 PS) 8-cylinder Liebherr diesel engine 680 HP  Abgasstufe: Euromot 3b bzw. Tier 4i Exhaust emissions stage 3b and Tier 4i  ZF-TC –Tronic-HD Getriebe, 12-Gang, mit Drehmomentwandler u. Intarder ZF –TC- Tronic-HD gear drive, with torque converter and intarder  Antrieb 18x8 = Achsen 2,3,5 und 6 angetrieben Drive 18x8 = Axle 2,3,5 and 6 driven  Aktive, geschwindigkeitsabhängige Hinterachslenkung Active speed depending rear axle steering  / / Bereifung möglich / / tyres possible 3

4 Copyright Liebherr 2010 Michael Striebel VB1 Technische Daten / Technical data 4 Kranoberwagen / Crane superstructure  Teleskopausleger 16,3 m – 52 m, 4-teilig Boom 16, m, 4 sections  4-Zylinder Liebherr-Dieselmotor 270 kW (367 PS) 4-cylinder Liebherr diesel engine 367 HP  Abgasstufe: Euromot 3b bzw. Tier 4i Exhaust emission stage 3b and Tier 4i  Gesamtballast: 204 t Complete counterweight: 204 t

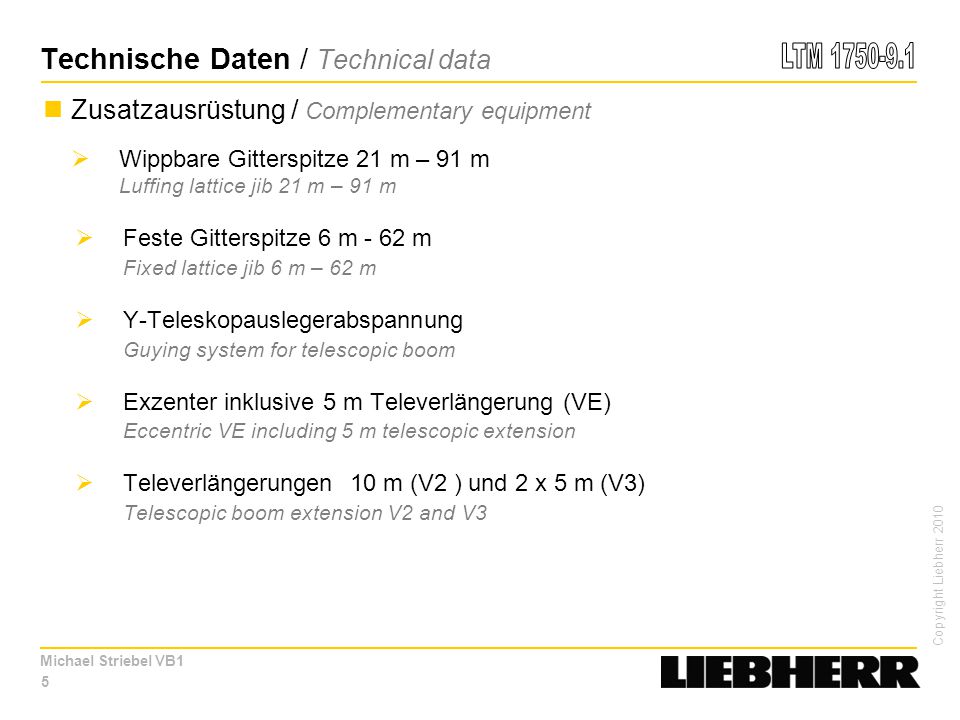

5 Copyright Liebherr 2010 Michael Striebel VB1 Zusatzausrüstung / Complementary equipment  Wippbare Gitterspitze 21 m – 91 m Luffing lattice jib 21 m – 91 m  Feste Gitterspitze 6 m - 62 m Fixed lattice jib 6 m – 62 m  Y-Teleskopauslegerabspannung Guying system for telescopic boom  Exzenter inklusive 5 m Televerlängerung (VE) Eccentric VE including 5 m telescopic extension  Televerlängerungen 10 m (V2 ) und 2 x 5 m (V3) Telescopic boom extension V2 and V3 5 Technische Daten / Technical data

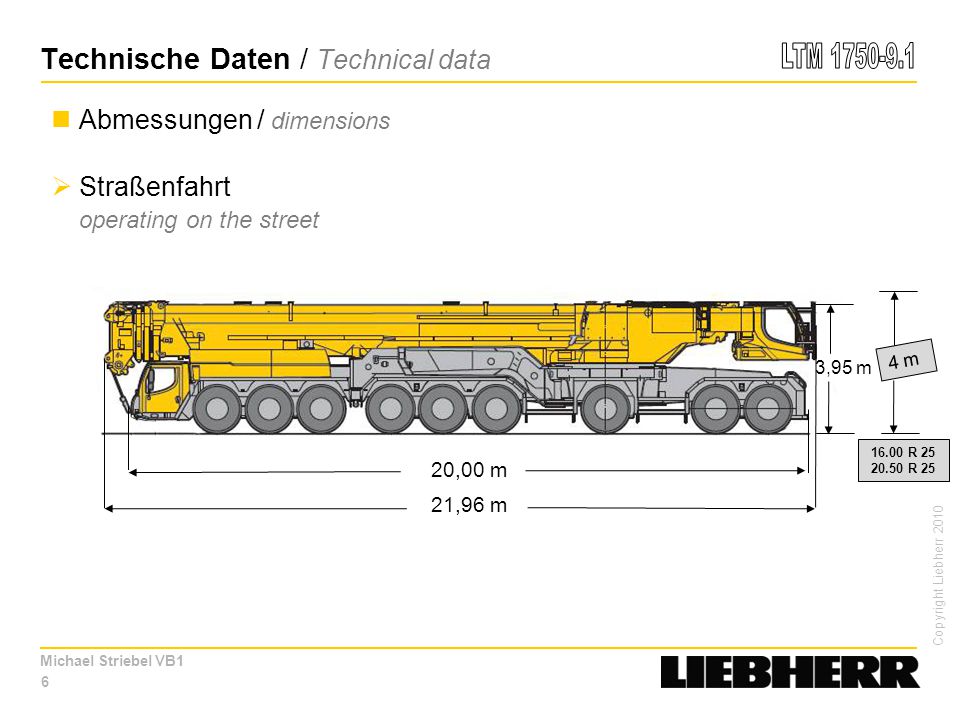

6 Copyright Liebherr 2010 Michael Striebel VB1 6 Abmessungen / dimensions  Straßenfahrt operating on the street 3,95 m 20,00 m 21,96 m R R 25 4 m Technische Daten / Technical data

7 Copyright Liebherr 2010 Michael Striebel VB1 7 3,00 m Wenderadien / turning radius  Allradlenkung all-wheel-steering Technische Daten / Technical data

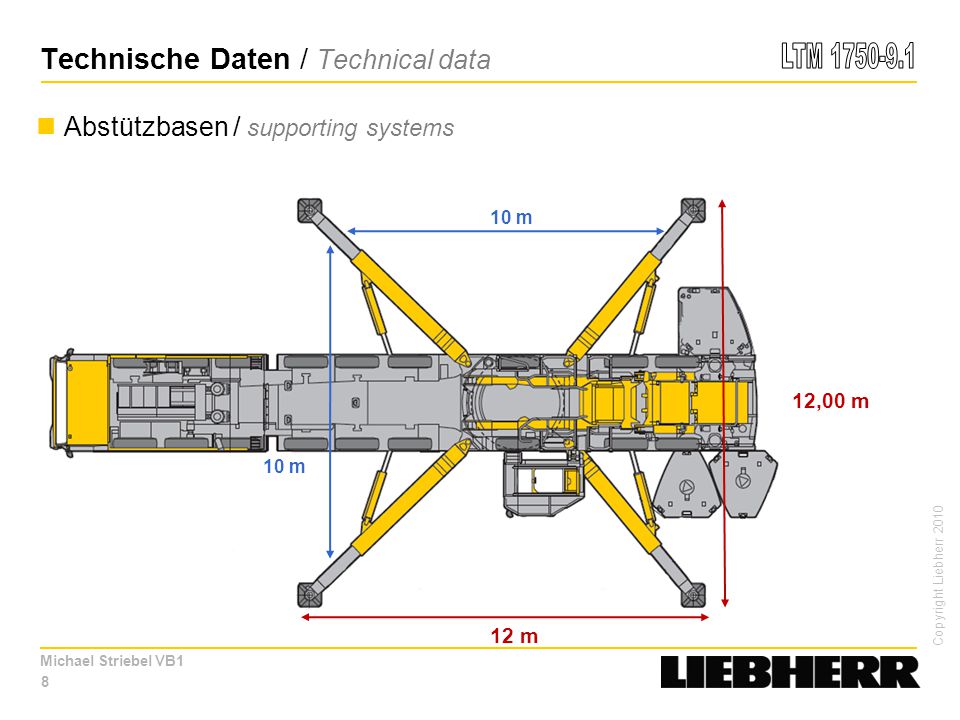

8 Copyright Liebherr 2010 Michael Striebel VB1 Abstützbasen / supporting systems 8 12 m 12,00 m 10 m Technische Daten / Technical data

9 Copyright Liebherr 2010 Michael Striebel VB1 Fahrzustände / Driving modes 9 mit / with:  Teleausleger 52 m / boom 52 m  Bereifung / tyres  2 Klappholme vorne / 2 outriggers  Hubwinde 1 / winch 1 Gesamtgewicht 108 t / gross weight 108 t ohne / without:  Y-Teleskopabspannung / Y-Guy  2 Klappholme hinten / 2 outriggers  Hakenflasche / hook block 12t 12t 12t 12t 12t 12t 12t 12t 12t

10 Copyright Liebherr 2010 Michael Striebel VB1 10 Gesamtgewicht 140 t / gross weight 140 t mit / with:  Teleausleger 52 m / boom 52 m  Y-Teleskopauslegerabspannung / Y-Guy  4 Klappholme / 4 outriggers  Bereifung / tyres  3-rollige Hakenflasche / 3 sheaves hook block  Hubwinde 1 / winch 1 15,5 t 15,5t 15,5t 15,5t 15,5t 15,5t 15,5t 15,5t 15,5t Fahrzustände / Driving modes

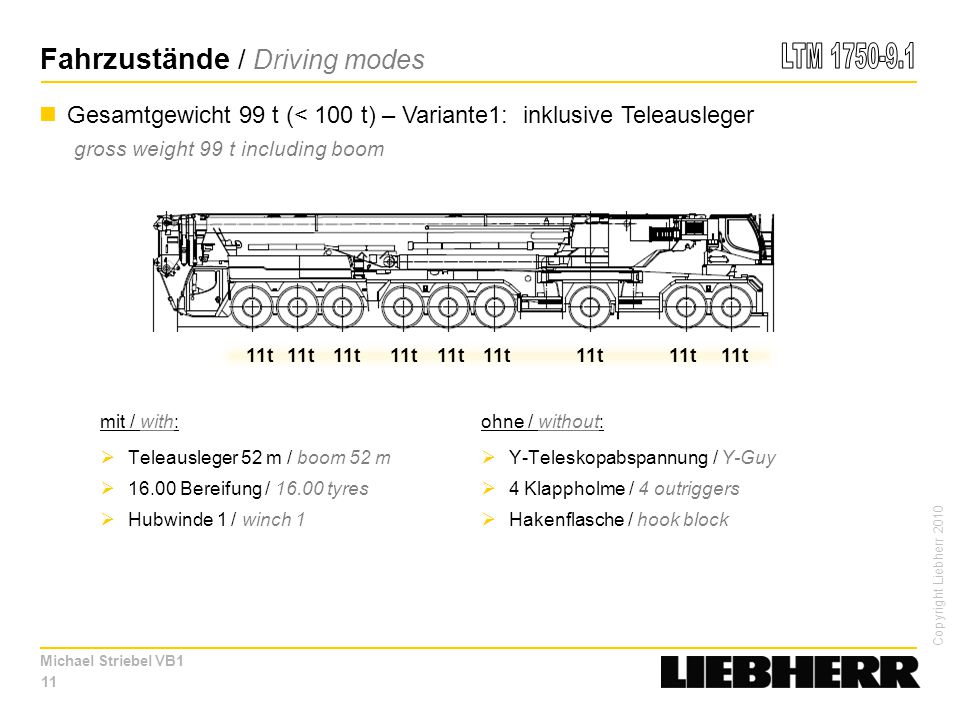

11 Copyright Liebherr 2010 Michael Striebel VB1 11 Gesamtgewicht 99 t (< 100 t) – Variante1: inklusive Teleausleger gross weight 99 t including boom mit / with:  Teleausleger 52 m / boom 52 m  Bereifung / tyres  Hubwinde 1 / winch 1 ohne / without:  Y-Teleskopabspannung / Y-Guy  4 Klappholme / 4 outriggers  Hakenflasche / hook block 11t 11t 11t 11t 11t 11t 11t 11t 11t Fahrzustände / Driving modes

12 Copyright Liebherr 2010 Michael Striebel VB1 12 Gesamtballast 204 t / total counterweight 204 t  Power-Pack 23 t  Grundplatte / basic slabs 11 t  16 x10 t Platten / slabs 160 t  2 x 5 t Platten / slabs 10 t Bis 154 t Einfachstapel up to 154 t single stable Ab 154 t Doppelstapel more than 154 t double stable Austauschbarkeit der Platten: LTM , LTM , LTM , LR 1350 interchangeable slabs : LTM , LTM , LTM , LR 1350 Besonderheiten / Special features

13 Copyright Liebherr 2010 Michael Striebel VB1 13 Ballastradien counterweight radius Einfachstapel:7,56 m single stable Doppelstapel:8,30 m double stable Besonderheiten / Special features

14 Copyright Liebherr 2010 Michael Striebel VB1 Selbstmontage der hinteren Klappholme möglich safe assembly of the rear outriggers possible Zusätzliche Abstützung / additional support 14 Besonderheiten / Special features

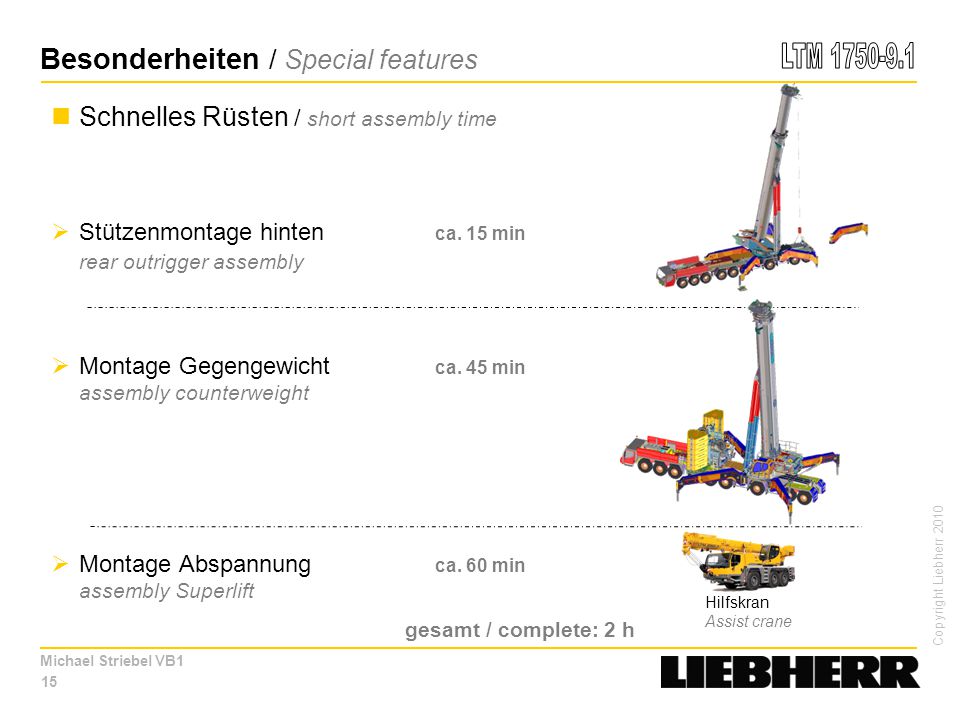

15 Copyright Liebherr 2010 Michael Striebel VB1 15 Schnelles Rüsten / short assembly time  Stützenmontage hinten ca. 15 min rear outrigger assembly  Montage Gegengewicht ca. 45 min assembly counterweight  Montage Abspannung ca. 60 min assembly Superlift gesamt / complete: 2 h Besonderheiten / Special features Hilfskran Assist crane

16 Copyright Liebherr 2010 Michael Striebel VB1 16  Wippspitze max. 91 m luffing jib Kompatible Ausrüstungsteile mit LTM / compatible equipment Besonderheiten / Special features NA 7 NA 14 NI 7 Kompatibel / compatible neu / new mit Umbausatz / modification kit N – 91 m NA 14 NI 14

17 Copyright Liebherr 2010 Michael Striebel VB1 17 Besonderheiten / Special features  Feste Spitze max. 62 m fixed jib Kompatible Ausrüstungsteile mit LTM / compatible equipment NA 7 NA 14 NI 7 Kompatibel / compatible neu / new F – 62 m NI 14

18 Copyright Liebherr 2010 Michael Striebel VB1 Einsatzmöglichkeiten / Possible applications m Türme / Towers 53 t bei / at 18 m Radius LTM : 53,0 t bei / at 24 m Radius mit / with TY3SN (T 47,3 m + A 4 m + N 42 m) Windkraft / windpowerTYV2V3VEV3NZF V2 – 10 m V3 – 5 m F 13 m Hohe Tragkräfte an fester Spitze Enormous lift capacities at fixed lattice jib VE – 5 m V3 – 5 m Nur mit Wippspitze möglich Only with luffing jib possible

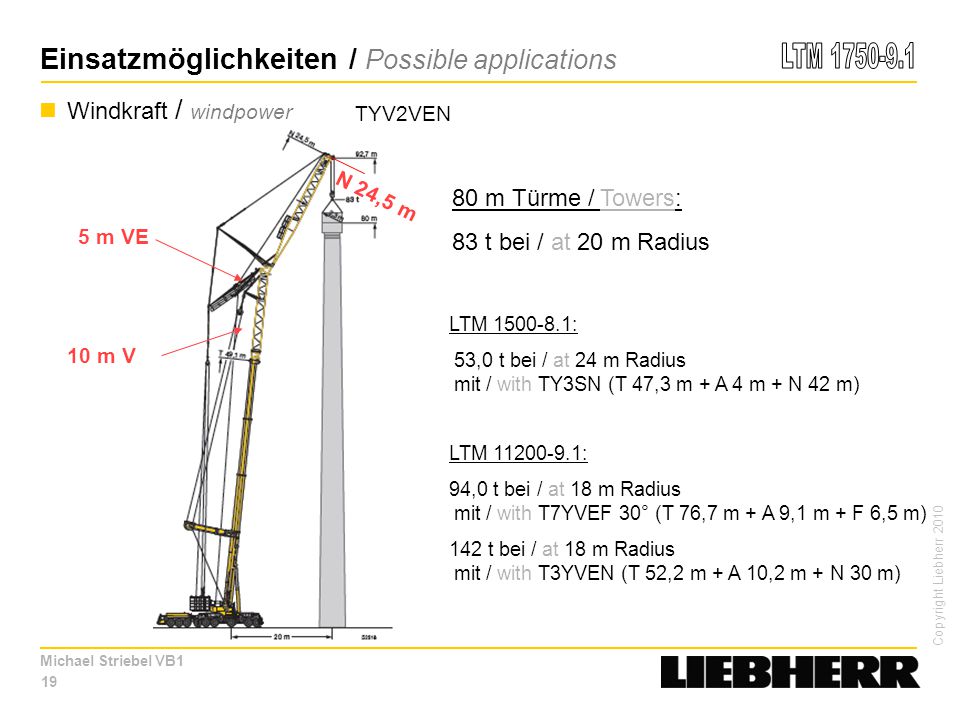

19 Copyright Liebherr 2010 Michael Striebel VB m Türme / Towers: 83 t bei / at 20 m Radius LTM : 53,0 t bei / at 24 m Radius mit / with TY3SN (T 47,3 m + A 4 m + N 42 m) LTM : 94,0 t bei / at 18 m Radius mit / with T7YVEF 30° (T 76,7 m + A 9,1 m + F 6,5 m) 142 t bei / at 18 m Radius mit / with T3YVEN (T 52,2 m + A 10,2 m + N 30 m) TYV2VEN 10 m V 5 m VE N 24,5 m Windkraft / windpower Einsatzmöglichkeiten / Possible applications

20 Copyright Liebherr 2010 Michael Striebel VB1 20 ~ 37 % stärker als LTM am Tele/ stronger than LTM on main boom ~ 22 % schwächer als LTM am Tele/ weaker than LTM on main boom Tragkraftvergleiche / comparison of lifting capacities Wettbewerbsanalyse / Competition analysis

21 Copyright Liebherr 2010 Michael Striebel VB1 21 ~ 50 % stärker als LTM am abgespannten Tele/ stronger than LTM on guyed main boom ~ 24 % schwächer als LTM am abgespannten Tele/ weaker than LTM on guyed main boom Tragkraftvergleiche / comparison of lifting capacities Wettbewerbsanalyse / Competition analysis

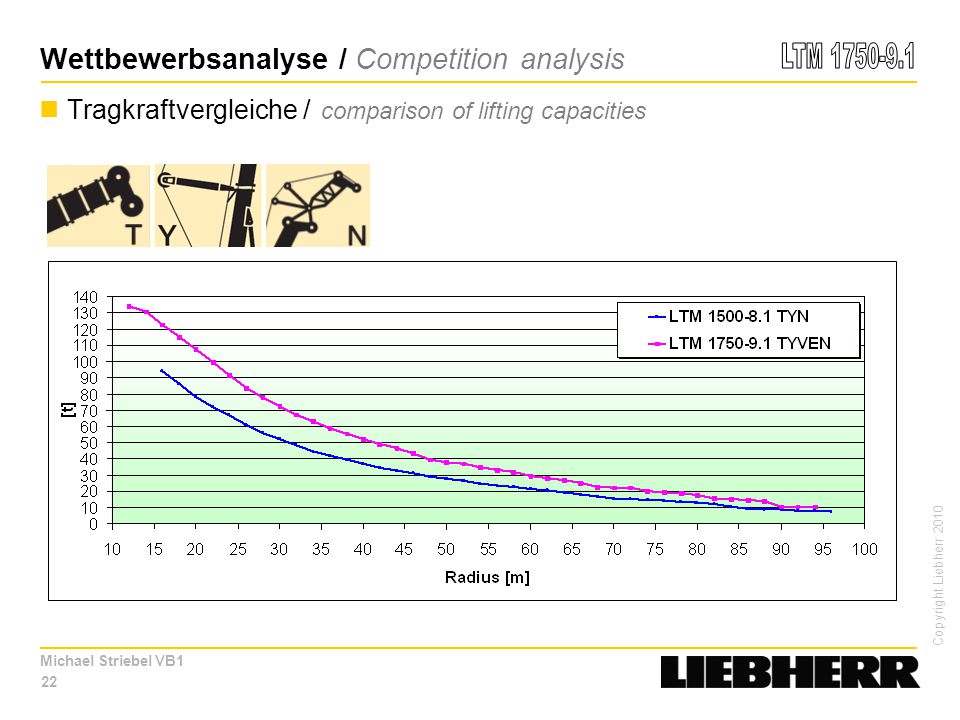

22 Copyright Liebherr 2010 Michael Striebel VB1 22 Tragkraftvergleiche / comparison of lifting capacities Wettbewerbsanalyse / Competition analysis

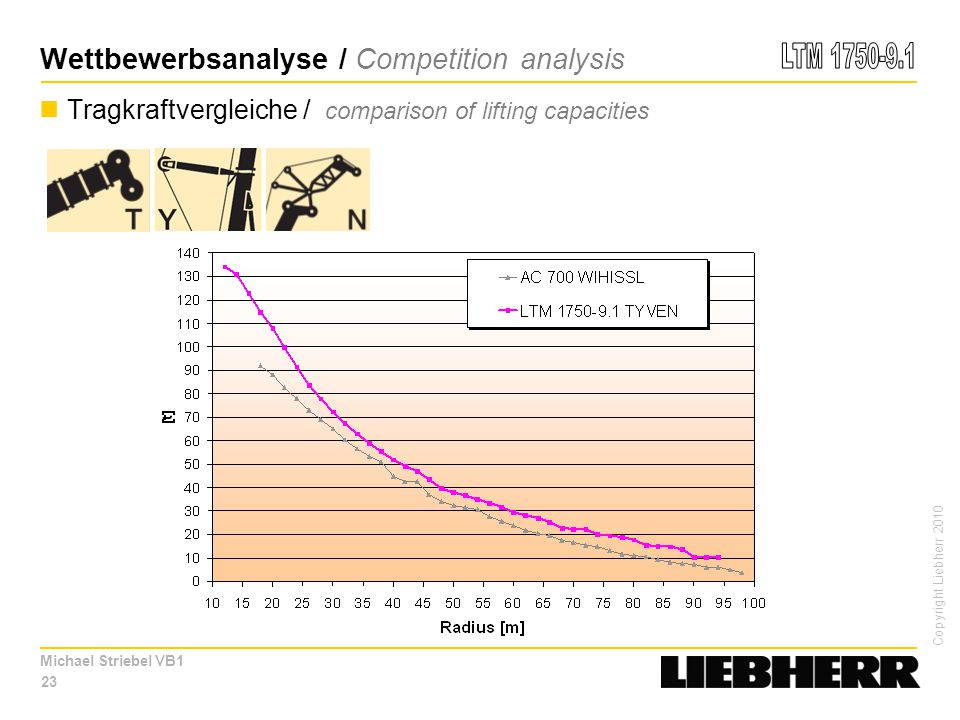

23 Copyright Liebherr 2010 Michael Striebel VB1 23 Tragkraftvergleiche / comparison of lifting capacities Wettbewerbsanalyse / Competition analysis

24 Copyright Liebherr 2010 Michael Striebel VB1 Zusammenfassung / Summary 24 Vielfältige Fahrzustandsmöglichkeiten V arious driving modes possible Kurze Rüstzeiten Short rigging times LTM ist selbstständig rüstbar LTM can be rigged without an assistant crane Kompatible Ausrüstung / compatible equipment Ballastplatten / counterweight slabs Wippbare Gitterspitze / luffing jib Feste Gitterspitze / fixed lattice jib Stärker als AC 700 Stronger than AC 700 Hohe Tragkräfte an fester Spitze und Wippspitze Enormous lifting capacities at fixed jib and luffing jib
