1 1 Technische Kommunikation

2 2 Linienarten AVolllinie, breit BVolllinie, schmal CDCD Freihandlinie Zickzacklinie FStrichlinie, schmal GStrichpunktlinie, schmal JStrichpunktlinie, breit KStrich-Zweipunktlinie schmal

3 3 LinienbreitenAnwendungen 0,50,7 A0,50,7 Sichtbare Kanten, Gewindeabschlusslinien B0,250,35 Maßlinien, Maßhilfslinien, Bezugslinien, Schraffurlinien, Diagonalkreuze, Biegelinien, eingeklappte Querschnitte CDCD 0,250,35 Begrenzung von abgebrochen oder unterbrochen dargestellten Ansichten und Schnitten F0,250,35 Verdeckte Kanten und Umrisse G0,250,35 Mittellinien, Lochkreise, Teilkreise von Verzahnungen J0,50,7 Kennzeichnung von Schnittebenen und geforderten Behandlungen K0,250,35 Umrisse angrenzender Teile, Darstellung der ursprünglichen Form

4 4 Parallele zu einer Strecke

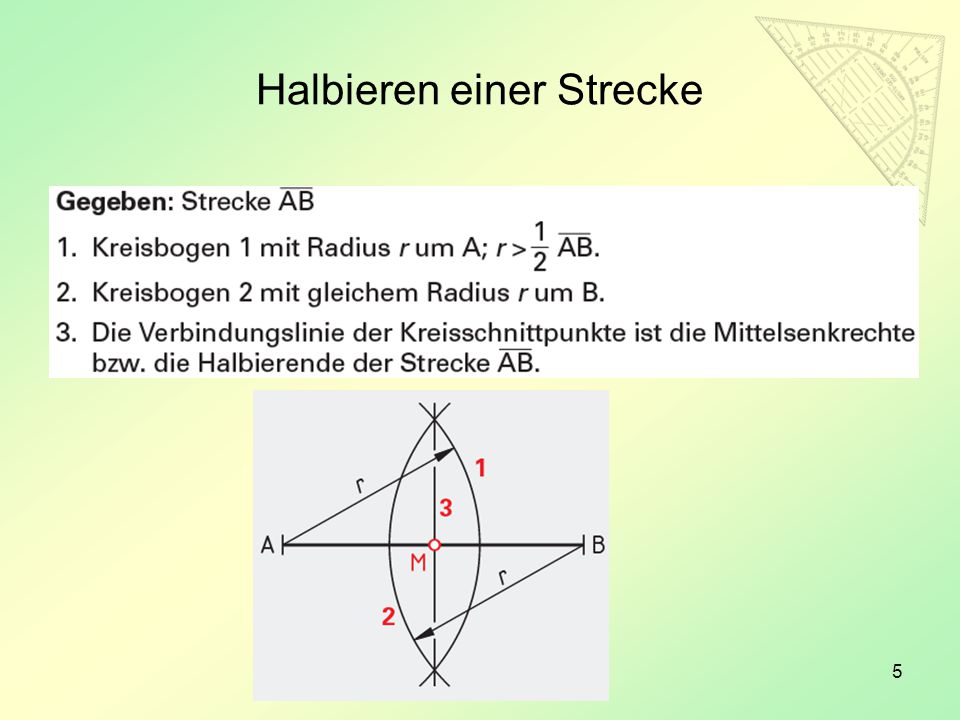

5 5 Halbieren einer Strecke

6 6 Lot fällen

7 7 Errichten einer Senkrechten

8 8 Winkel halbieren

9 9 Strecke teilen

10 10 Tangente an Kreis durch P

11 11 Tangente von P an den Kreis

12 12 Rundung am Winkel

13 13 Vielecke bilden

14 14 Zeichnen des Inkreises

15 15 Umkreis um ein Dreieck

16 16 Kreismittelpunkt bestimmen

17 17 Spirale zeichnen

18 18

19 19 Ansichten von technischen Zeichnungen Projektionsmethode 1 Projektionsmethode 3 Vorderansicht Seitenansicht von links

20 20 Projektionsmethode 1

21 21 Projektionsmethode 3

22 22

23 23 Dreidimensionale Zeichnungen Problem: nur zwei Dimensionen vorhanden

24 24

25 25

26 26

27 27

28 28

29 29 Maßlinien Berechne die Fläche des unteren Teiles 761,21

30 30

31 31

32 32

33 33 Berechnen Sie das Volumen der beiden Teile. oben: mm 3 unten: mm 3

34 34

35 35

36 ,85mm 2 Berechnen Sie die Fläche!

37 ,47 mm Berechnen Sie den Umfang!

38 38 Unterbrochene Ansichten

39 39 Einzelheiten

40 40 Schnittzeichnung Eine Schnittzeichnung, Schnittdarstellung oder auch kurz ein Schnitt ist eine Darstellungsform in Zeichnungen. Sie wird auch Risszeichnung oder kurz Riss genannt, wovon sich auch die Begriffe Grundriss und Aufriss (die Ansicht) ableiten. Je nach Schnittebene bezeichnet man die Zeichnungen als Längsschnitt oder Querschnitt (seltener auch den Grundriss als Grundrissschnitt).

41 41 Schnittarten

42 42

43 43 Gewinde

44 44 Werkstück KernlochNutzbare Gewindelänge

45 45

46 46 Gewinde bemaßen

47 47 Gewinde

48 48 Muttergewinde Die Schraffur geht bei Schnitt- zeichnungen bis zur Kernlochlinie

49 49 Gewinde in Sacklöchern

50 50 Aufgabe Welches der Bilder zeigt die richtige Darstellung der Vorderansicht?

51 51 Aufgabe Welches der Bilder zeigt die richtige Darstellung der Seitenansicht von links?

52 52 Aufgabe Welches der Bilder zeigt die richtige Darstellung der Seitenansicht von rechts?

53 53 Aufgabe Welches der Bilder zeigt die richtige Darstellung der Draufsicht?

54 54 Aufgabe Welches der Bilder zeigt die richtige Darstellung der Vorderansicht?

55 55 Aufgabe Welches der Bilder zeigt die richtige Darstellung der Seitenansicht von links?

56 56

57 57 Berechnen Sie das Volumen! mm 3

58 58 Berechnen Sie die Oberfläche ,3 mm 2

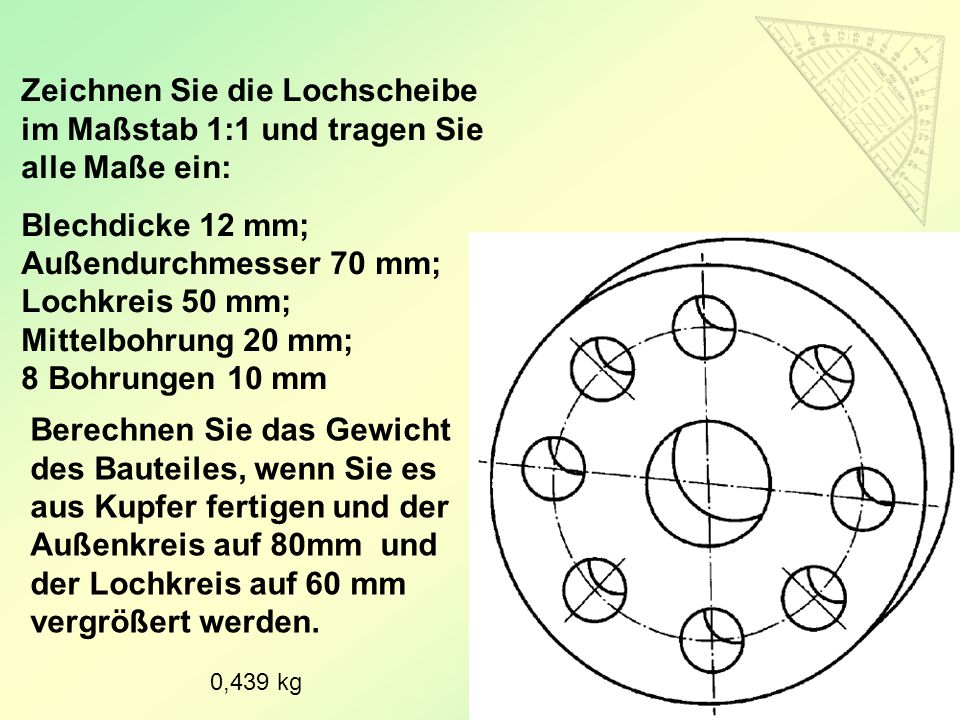

59 59 Zeichnen Sie die Lochscheibe im Maßstab 1:1 und tragen Sie alle Maße ein: Blechdicke 12 mm; Außendurchmesser 70 mm; Lochkreis 50 mm; Mittelbohrung 20 mm; 8 Bohrungen 10 mm Berechnen Sie das Gewicht des Bauteiles, wenn Sie es aus Kupfer fertigen und der Außenkreis auf 80mm und der Lochkreis auf 60 mm vergrößert werden. 0,439 kg

60 60 Berechnen Sie die Oberfläche des Bauteiles (ganzzahlig) Blechdicke 12 mm; Außendurchmesser 70 mm; Lochkreis 50 mm; Mittelbohrung 20 mm; 8 Bohrungen 10 mm mm 2

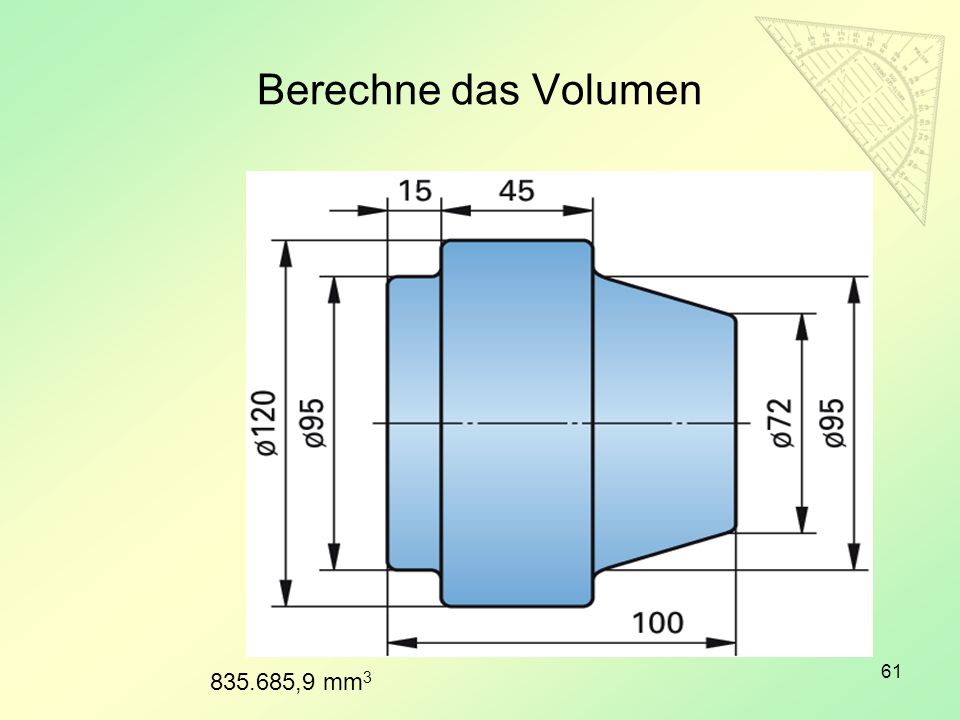

61 Berechne das Volumen ,9 mm 3

62 Berechne die Oberfläche ,086 mm 2

63 Berechne das Gewicht aus Alu 63 4,432 kg

64 Berechne die Oberfläche mm 2

65 Berechne das Volumen ,8 mm 3

66 66 Dieser Würfel hat eine Kantenlänge von 222 mm. Er ist aus Aluminium (30/30) gefertigt. Wie schwer ist er? 5,307 kg

67 67 Dieser Würfel hat eine Kantenlänge von 222 mm. Er ist aus Aluminium (30/30) gefertigt. Wie groß ist seine Oberfläche? mm 2

68 68 Berechnen Sie das Volumen mm 3

69 69 Berechnen Sie die Oberfläche mm 2
