1 Kap.10 Elektrizität 21 Kapitel 10 Elektrizität 2

2 Kap.10 Elektrizität Die elektrische Stromstärke Versuch: Einfacher Stromkreis mit Amperemeter. Ergebnis: Je heller die Glühlampe, desto mehr Strom fließt. Die physikalische Größe dazu heißt elektrische Stromstärke. Vergleich mit strömendem Wasser: Wenn in 10 s 2 dm³ Wasser aus einem Hahn fließen, sagen wir, dass 0,2 dm³/s Wasser durch den Querschnitt fließt. Die Einheit der elektrischen Stromstärke ist das Ampere (A). Die elektrische Stromstärke gibt an, wie viel elektr. Ladung pro Sekunde durch den Leiter fließt.

3 Kap.10 Elektrizität 23 Die Stromstärke wird mit einem Amperemeter gemessen. Schaltsymbol: Ein Amperemeter wird stets in Serie geschaltet!!!!

4 Kap.10 Elektrizität Die elektrische Spannung Warum fließt Strom? Wann fließt Strom? Der Unterschied in den elektrischen Ladungszuständen bewirkt eine elektrische Spannung. Die Spannung ist die Ursache für das Fließen des elektrischen Stromes. Wir können eine Spannungsquelle auch als Elektronenpumpe auffassen. Bei Schließen des Stromkreises fließen Elektronen vom Minus- zum Pluspol solange, bis ein Ladungsausgleich entsteht. → Die Spannung sinkt auf 0. Es fließt kein Strom mehr. Die Einheit der Elektrischen Spannung ist das Volt. (V). Messgeräte für die el. Spannung heißen Voltmeter. Ein Voltmeter wird stets parallel geschaltet!!!

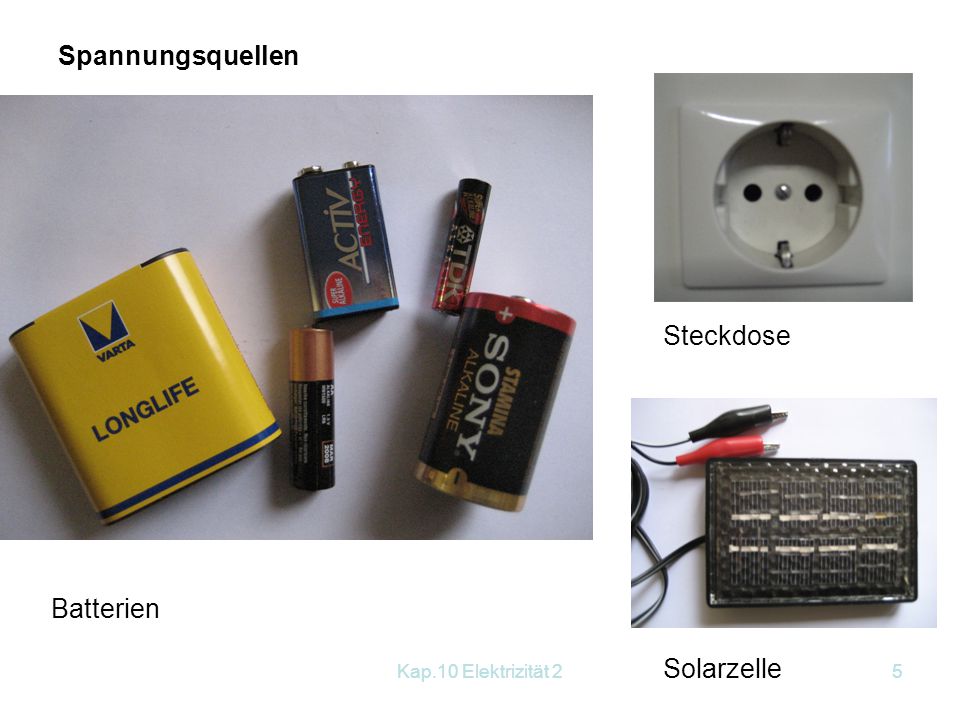

5 Kap.10 Elektrizität 25 Spannungsquellen Batterien Steckdose Solarzelle

6 Kap.10 Elektrizität 26 Die elektrische Spannung und der elektrische Strom können nicht gesehen werden, nur ihre Wirkungen Gefahr. Spannungsprüfer: zum Nachprüfen ob in einer Steckdose eine Spannung ist.

7 Kap.10 Elektrizität Der elektrische Widerstand Bereits in früheren Versuchen: Die einzelnen Stoffe leiten den Strom unterschiedlich gut. Diese Eigenschaft beschreiben wir mit dem elektrischen Widerstand. Die Größe des elektrischen Widerstands wird in Ohm angegeben. Wovon hängt der elektrische Widerstand ab? Versuch 1: Messstrecke mit verschiedenen Drahtlängen (Konstantandraht) Spannung 6V Länge [m]0,5 m1 m2 m Stromstärke [A] A

8 Kap.10 Elektrizität 28 Versuch 2: Verschiedene Querschnitte Querschnitt[m²]einfachdoppeltdreifach Stromstärke [A] Versuch 3: Verschiedene Drahtsorten DrahtsorteMessingKonstantan Stromstärke [A] ρ.. spezifischer Widerstand l.. Länge des Leiters A.. Querschnitt des Leiters

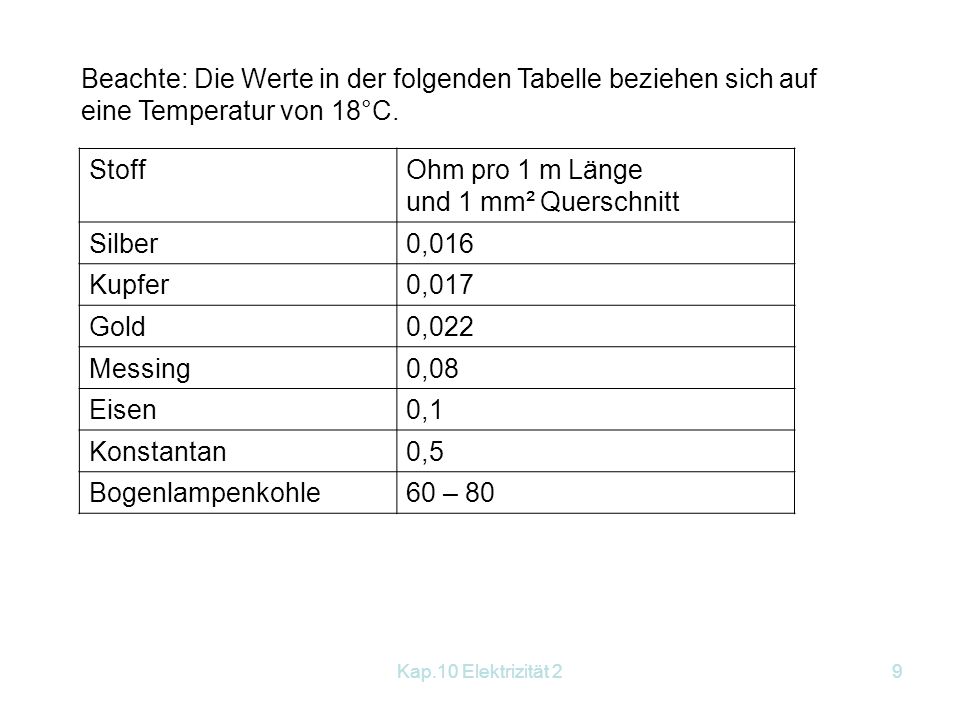

9 Kap.10 Elektrizität 29 Beachte: Die Werte in der folgenden Tabelle beziehen sich auf eine Temperatur von 18°C. StoffOhm pro 1 m Länge und 1 mm² Querschnitt Silber0,016 Kupfer0,017 Gold0,022 Messing0,08 Eisen0,1 Konstantan0,5 Bogenlampenkohle60 – 80

10 Kap.10 Elektrizität 210 Versuch 4: Eisendraht erhitzen. Ergebnis: Bei den meisten Metallen steigt der Widerstand mit der Temperatur. Erklärung: Durch die heftigere thermische Bewegung der Teilchen beim Erwärmen werden die Elektronen in ihrer Bewegung behindert. Mit zunehmender Temperatur nimmt die elektrische Leitfähigkeit von Metallen ab.

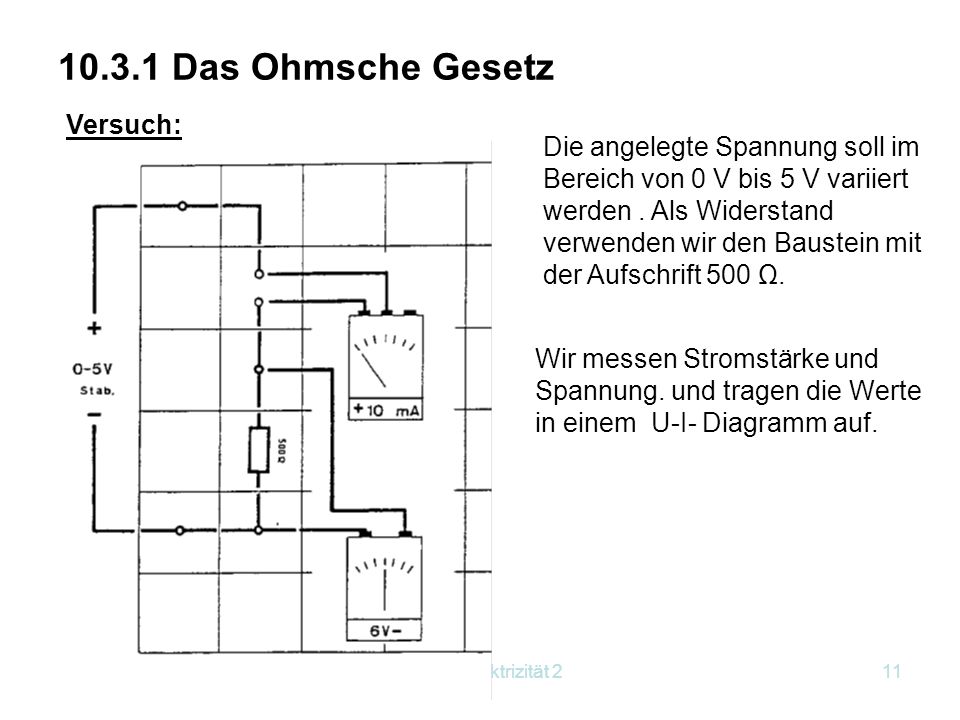

11 Kap.10 Elektrizität Das Ohmsche Gesetz Versuch: Die angelegte Spannung soll im Bereich von 0 V bis 5 V variiert werden. Als Widerstand verwenden wir den Baustein mit der Aufschrift 500 Ω. Wir messen Stromstärke und Spannung. und tragen die Werte in einem U-I- Diagramm auf.

12 Kap.10 Elektrizität 212 U [V] I [mA] [Ω] 10 U [V] I [mA] Je größer die Spannung, desto größer die Stromstärke.

13 Kap.10 Elektrizität 213 Wir wiederholen den Versuch mit konstanter Spannung (4 V), aber verschiedenen Widerständen. (330 Ω, 500 Ω, 1 kΩ) Je größer der Widerstand, desto kleiner die Stromstärke. Ohmsches Gesetz Andere Formulierungen für das Ohmsche Gesetz: U = I∙R

14 Kap.10 Elektrizität Schaltung von Widerständen Serienschaltung von Widerständen Die Stromstärke der in Serie geschalteten Widerstände wird mit dem Amperemeter gemessen. (30mA- Messbereich). Das Voltmeter (30V) überprüft zuerst die Gesamtspannung (A-C), dann die Teilspannungen (A-B) und (B-C). A C B

15 Kap.10 Elektrizität 215 I = 10 mA U AC = 15 V U AB = 10 V U BC = 5 V Bei der Hintereinanderschaltung von Widerständen ist die Summe der Teilspannungen an den einzelnen Widerständen gleich der angelegten Spannung. U ges = U 1 + U 2 Beim Hintereinanderschalten von Widerständen addieren sich die einzelnen Widerstände zum Gesamtwiderstand. R ges = R 1 + R 2

16 Kap.10 Elektrizität 216 Rechenbeispiel: R 1 = 50 Ohm; R 2 = 70 Ohm Berechne den Gesamtwiderstand! Wie groß ist die Stromstärke, wenn wir 12 V an die beiden Widerstände anlegen?

17 Kap.10 Elektrizität Paralleschaltung von Widerständen: Mittels Schalter und Taster können die Widerstände einzeln zugeschaltet werden, um die Teilstrom- stärken zu ermitteln. Wird der Schalter geschlossen und die Taste gedrückt, kann die Gesamtstromstärke abgelesen werden.

18 Kap.10 Elektrizität 218 Teilstromstärke im linken Zweig: I 1 = 9,5 mA Teilstromstärke im rechten Zweig: I 2 = 19 mA Gesamtstromstärke:I ges = 28,5 = I 1 + I 2 Spannung: U = 10 V Die Summe der Teilströme ist gleich der Gesamtstromstärke I ges = I 1 + I 2 Bei der Parallelschaltung ist der Kehrwert des Gesamtwiderstandes gleich der Summe der Kehrwerte der Einzelwiderstände.

19 Kap.10 Elektrizität 219 Bemerkung: Der Gesamtwiderstand ist stets kleiner als der kleinere der beiden Widerstände. Beispiel: Parallelschaltung: R 1 = 20 Ohm, R 2 = 40 Ohm R ges = ? R ges = 13,3 Ohm

20 Kap.10 Elektrizität Elektrizität und Magnetismus 11.1 Magnetismus Wiederholung der bereits bekannten Phänomene des Magnetismus. Magnetische Stoffe: Eisen, Kobalt, Nickel. Magnetpole; Anziehung und Abstoßung Gleichnamige stoßen sich ab, ungleichnamige ziehen sich an.

21 Kap.10 Elektrizität 221 Untersuchung der Pole Versuch: Wir bringen zwei Ringmagnete auf zwei verschiedene Arten zusammen. Ergebnis: Ungleichnamige Pole ziehen sich an, gleichnamige Pole stoßen sich ab. Die Pole heißen Nordpol (rot) und Südpol (grün)

22 Kap.10 Elektrizität 222 Magnetische Influenz Versuch: Eisen Magnet In der Nähe eines Magneten wird ein Eisenstück selbst magnetisch. = Magnetische Influenz

23 Kap.10 Elektrizität 223 Bringt man eine Stricknadel in die Nähe eines Magneten, bleibt ein Restmagnetismus (Remanenz)

24 Kap.10 Elektrizität 224 Weitere Untersuchungen: Versuch: 1.Laubsägeblatt magnetisieren, anschließend mit Kompass untersuchen. Ergebnis: Es entsteht Nord- und Südpol. 2. Laubsägeblatt teilen: Ergebnis: Teilt man einen Magneten immer wieder, erhält man stets wieder Magneten mit Nord- und Südpol. Dies kann man fortsetzen bis zu einer Größe von 0,01 bis 1 µm. (Größe der Elementarmagnete) Diese Elementarmagnete sind in jedem ferromagnetischen Stoff vorhanden. Magnetisieren bedeutet also das Ausrichten der Elementarmagnete.

25 Kap.10 Elektrizität 225

26 Kap.10 Elektrizität 226 Ein Magnet kann durch Erschüttern oder durch Erhitzen über eine bestimmte Temperatur wieder unmagnetisch werden. Curietemperatur (Fe 769°C, Ni 356°C, Co 1075°C)

27 Kap.10 Elektrizität 227

28 Kap.10 Elektrizität 228

29 Kap.10 Elektrizität 229

30 Kap.10 Elektrizität 230
