1 HS- Bodenschwelle

2 Die Bodenschwelle G.U-thermostep G.U-thermostep ist die thermisch-isolierte Bodenschwelle, mit einem Bemessungswert von U F 1,8 für Hebeschiebe- und Hebeschiebekippelemente G.U-thermostep

3 Wärmegedämmte Rohrschwelle P 1060 G.U-thermostep

4 GU-thermostep-Grundkörper **-0-* Gr. 30/35/40/45/50/67 Krt. Aufsatzschiene Holz/Schema A K K K Aufsatzschiene 1/2 Länge Zwischenprofil 41 1/2 Länge Dichtplatte Endkappe L/R 2 Stück Krt. Trittschwelle 15/144 K **-0-* Gr. 30/35/40/45/50 Wetterprofil Trittschwelle Laufschiene

5 G.U-thermostep Wärmegedämmte Rohrschwelle P 1111 Profilsystem Veka Softline

6 G.U-thermostep GU-thermostep-Grundkörper **-0-* Gr. 30/35/40/45/50/67 Trittschwelle Laufschiene Krt. Trittschwelle 10/161 K **-0-* Gr. 30/35/40/45/50 Wetterprofil Krt. Aufsatzschiene Veka Softline/Schema A Aufsatzschiene 1 1/2 Länge Zwischenprofil 30 1/2 Länge Dichtplatte Anpassstück K * K * K *

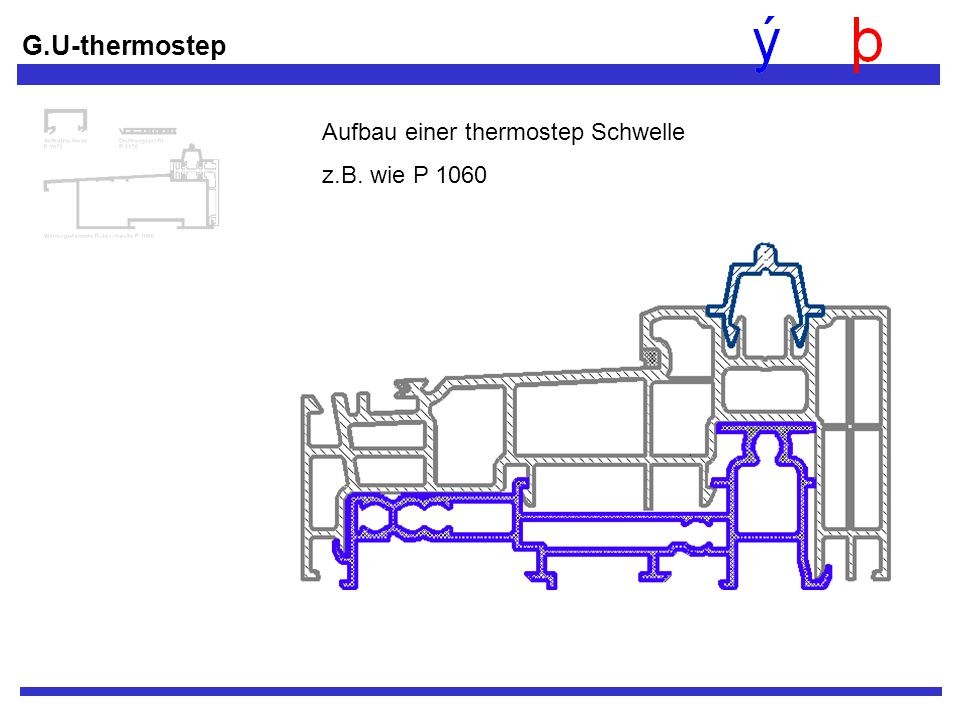

7 G.U-thermostep Aufbau einer thermostep Schwelle z.B. wie P 1060

8 G.U-thermostep Aufbau einer thermostep Schwelle z.B. wie P 1060

9 G.U-thermostep Aufbau einer thermostep Schwelle z.B. wie P 1060

10 G.U-thermostep

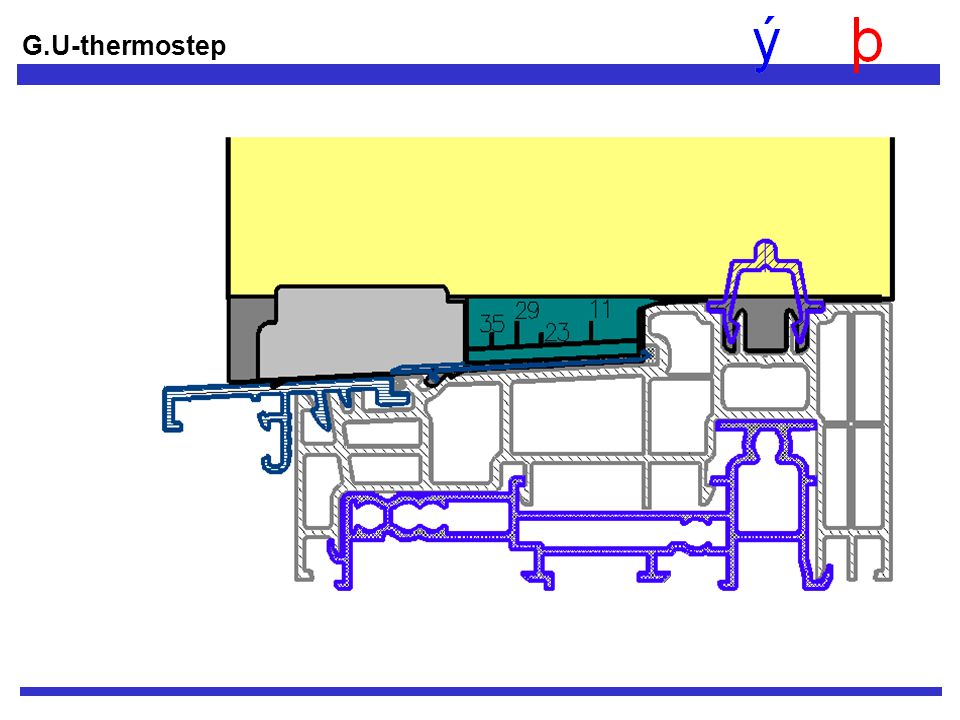

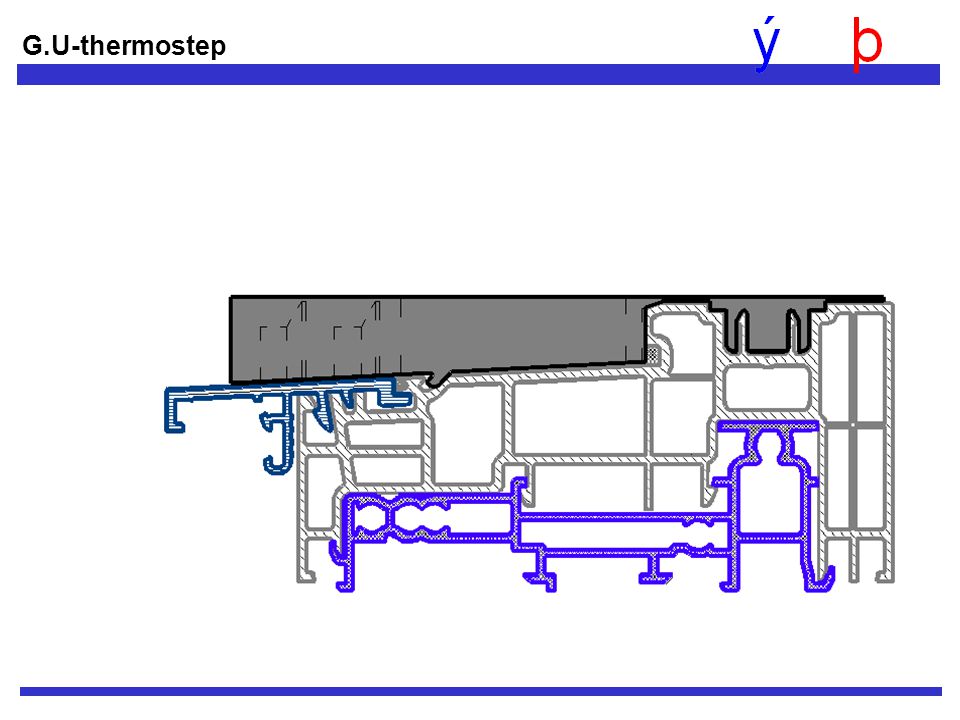

11 Aufbau einer neue thermostep Schwelle mit Rahmen, Festteil und Dichtungen

12 G.U-thermostep

13

14 Aufbau einer neue thermostep Schwelle mit Rahmen, Festteil und Dichtungen

15 G.U-thermostep Aufbau einer neue thermostep Schwelle mit Rahmen, Festteil und Dichtungen

16 G.U-thermostep

17

18

19

20

21

22

23

24

25

26

27 Vorteile: Eckverbindung wie bisher Gleiche Bohrschablone Halbe Bohrung senkrecht entfällt Gerade Schnitte an den senkrechten Hölzern Optimaler Dichtschluß durch angepaßte Dichtungen Eckverbindung mit Platte seitlich möglich Eckverbindung mit Spax- Schrauben ins Hirnholz möglich.

28 G.U-thermostep Vorteile: Laufschienen austauschbar Thermisch isoliert Unterschiedliche Wetterschutzprofile einsetzbar Sandard144. bei Rolladen auch175 möglich. Unterschiedlich hohe Laufschienen möglich 5/10/15mm

29 G.U-thermostep Vorteile: Aufsatzschiene aus Kunststoff mit Glasfalz-Entlüftungskammer Dichtungsprofil ist leicht auf unterschiedliche Flügelabstände anzupassen.

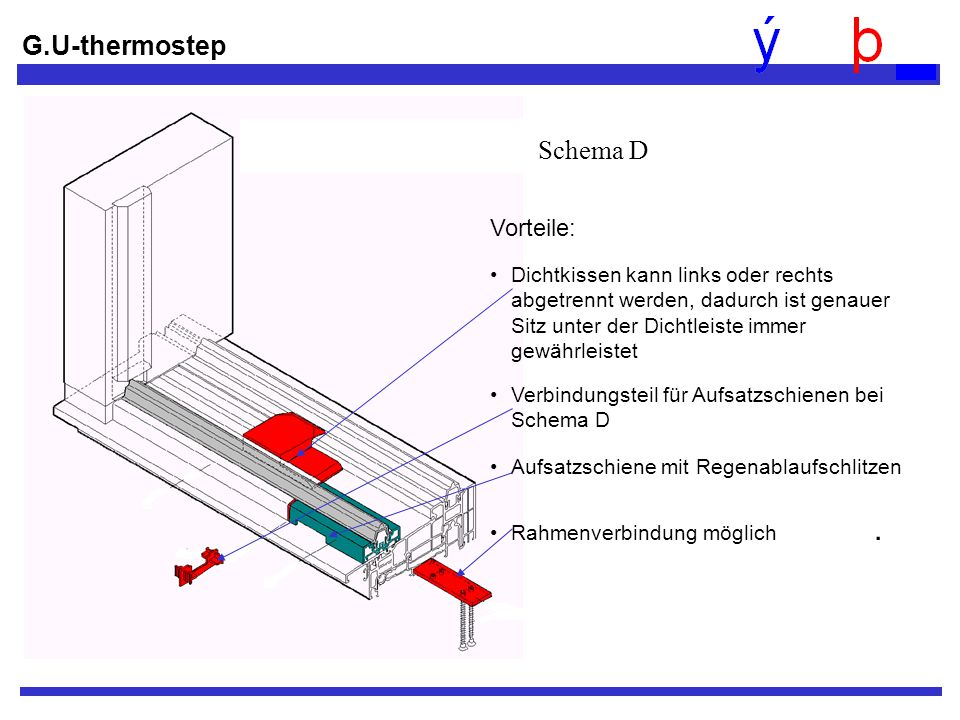

30 G.U-thermostep Vorteile: Dichtkissen kann links oder rechts abgetrennt werden, dadurch ist genauer Sitz unter der Dichtleiste immer gewährleistet Verbindungsteil für Aufsatzschienen bei Schema D Aufsatzschiene mit Regenablaufschlitzen Rahmenverbindung möglich. Schema D

31 G.U-thermostep Katalogblätter Holz/Kunststoff

32 G.U-thermostep -15°+20° 0° +10° Isothermenverlauf am Festfeld G.U-thermostep

33 +20° -15° 0° +10° G.U-thermostep Isothermenverlauf am Schiebefeld

34 G.U-thermostep +20° -15° 0° +10° Rohrschwelle Wettbewerber Isothermenverlauf am Schiebefeld

35 G.U-thermostep -15°+20° 0°+10° Rohrschwelle Wettbewerber Isothermenverlauf am Festfeld
