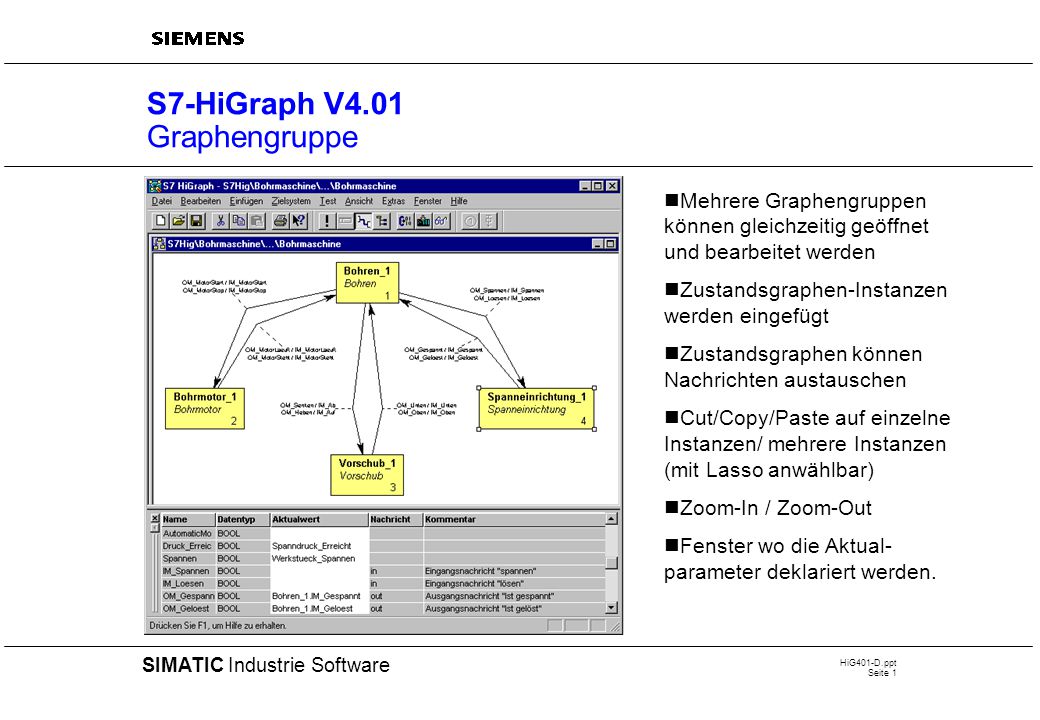

1 HiG401-D.ppt Seite 1 20 SIMATIC Industrie Software S7-HiGraph V4.01 Graphengruppe Mehrere Graphengruppen können gleichzeitig geöffnet und bearbeitet werden Zustandsgraphen-Instanzen werden eingefügt Zustandsgraphen können Nachrichten austauschen Cut/Copy/Paste auf einzelne Instanzen/ mehrere Instanzen (mit Lasso anwählbar) Zoom-In / Zoom-Out Fenster wo die Aktual- parameter deklariert werden.

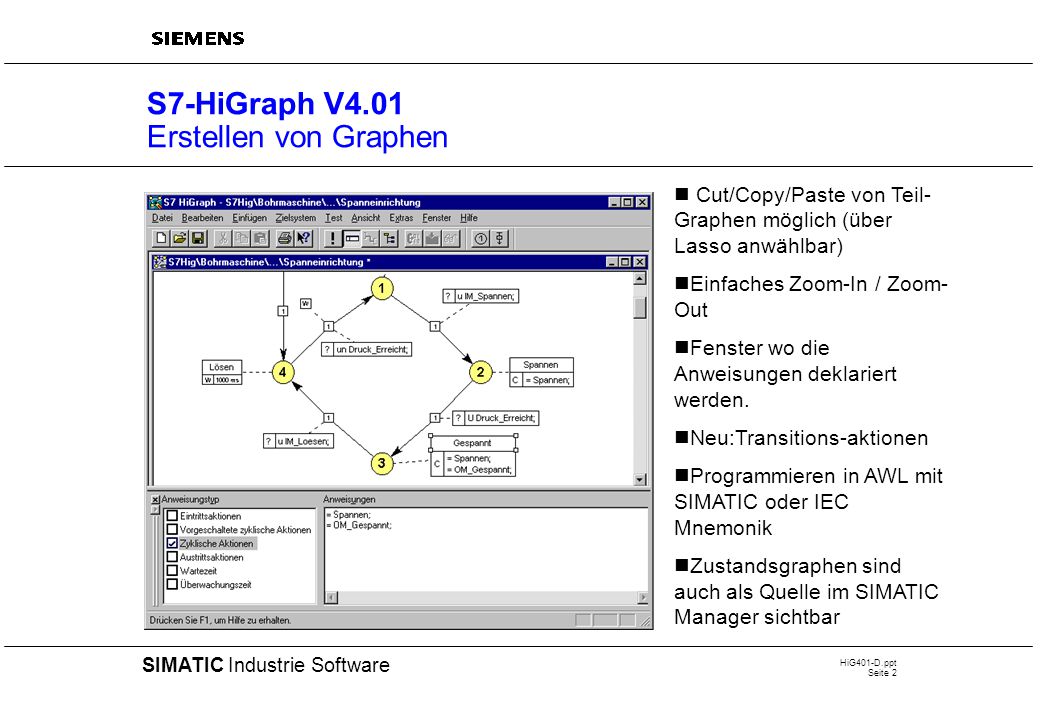

2 HiG401-D.ppt Seite 2 20 SIMATIC Industrie Software S7-HiGraph V4.01 Erstellen von Graphen Cut/Copy/Paste von Teil- Graphen möglich (über Lasso anwählbar) Einfaches Zoom-In / Zoom- Out Fenster wo die Anweisungen deklariert werden. Neu:Transitions-aktionen Programmieren in AWL mit SIMATIC oder IEC Mnemonik Zustandsgraphen sind auch als Quelle im SIMATIC Manager sichtbar

3 HiG401-D.ppt Seite 3 20 SIMATIC Industrie Software S7-HiGraph V4.01 Deklarieren von Parameter Zustandsgraphen werden mit Formalparameter deklariert Parameterdeklaration nach IEC1131-3: IN, OUT, IN_OUT, STAT, CONST Parameter die als Nachrichten verwendet werden, werden gekennzeichnet Vordefinierte Variablen wurden internationalisiert (z.B. Anlauf --> Init_SD)

4 HiG401-D.ppt Seite 4 20 SIMATIC Industrie Software S7-HiGraph V4.01 Einfaches Auswählen von Variablen zum Beobachten Einfaches auswählen der Variablen von der Graphengruppe aus, erzeugt automatisch die VAT-Tabelle, zum Steuern und Beobachten.

5 HiG401-D.ppt Seite 5 20 SIMATIC Industrie Software S7-HiGraph V4.01 Beobachten und Simulieren Anbindung an S7- PLCSIM Status beobachten Letzten Zustand und Aktuellen Zustand farblich markiert Status der Transitionen (abgehend vom aktuellen Zustand) werden angezeigt: VKE,STA,AKKU1
