Verschlüsselung und Digitale Signaturen Stephan Hiller TC TrustCenter for Security in Data Networks GmbH

Ähnliche Präsentationen


Präsentation zum Thema: "Verschlüsselung und Digitale Signaturen Stephan Hiller TC TrustCenter for Security in Data Networks GmbH"—  Präsentation transkript:

1 Verschlüsselung und Digitale Signaturen Stephan Hiller TC TrustCenter for Security in Data Networks GmbH

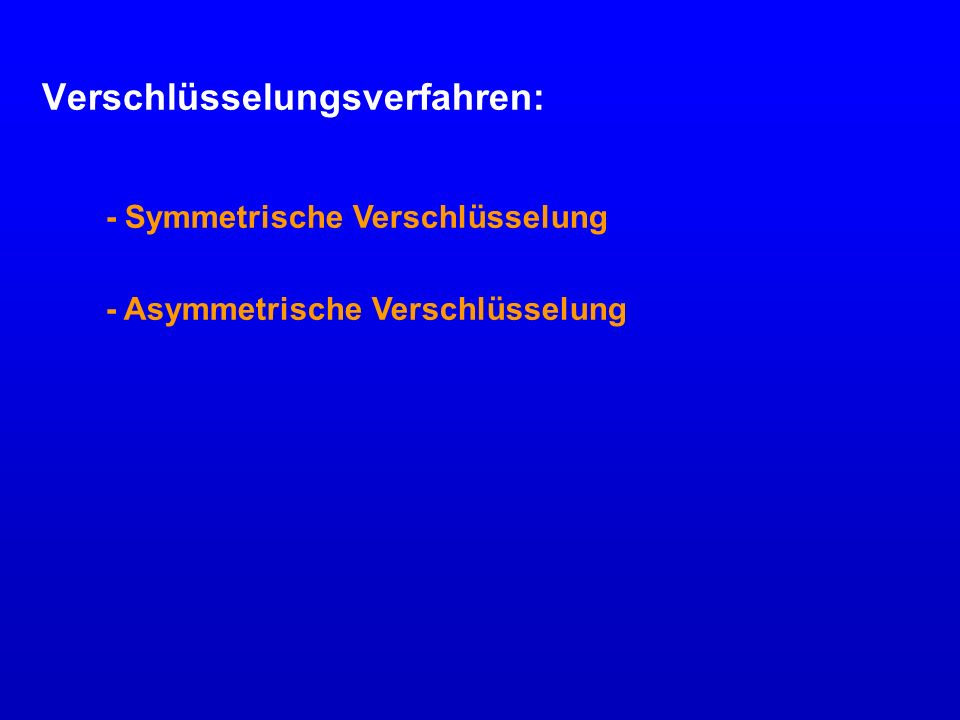

2 Verschlüsselungsverfahren: - Symmetrische Verschlüsselung - Asymmetrische Verschlüsselung

3 Symmetrische Verschlüsselung Vorteil: –Verschlüsselung ist sehr schnell Nachteil: –Schlüsselverteilungsproblem: Wie bekomme ich einen symmetrischen Schlüssel über einen unsicheren Kanal? Algorithmen: DES, 3DES, IDEA, RC2, RC4 AB

4 Asymmetrische Verschlüsselung Vorteil: –Schlüsselverteilungsproblem ist gelöst, da der Transport der Public Key über unsicheren Kanal unkritisch ist. –Private und Public Key sind komplementär zueinander Nachteil: –Asymmetrische Verschlüsselung ist zeitintensiv Algorithmen: RSA, DSA Public Key BPublic Key A BA Private Key A Private Key B

5 Hybridverfahren –Kombination beider Verschlüsselungsverfahren –Daten werden mit symm. Schlüssel verschlüsselt –Symm. Schlüssel wird mit Public Key des Empfängers verschlüsselt Vorteil: –Schlüsselverteilungsproblem ist gelöst und die Verschlüsselung kann trotzdem sehr schnell durchgeführt werden

6 RSA-Verschlüsselung Öffentlicher Schlüssel: nProdukt zweier Primzahlen p und q (diese müssen geheim bleiben) erelativ prim zu (p-1)(q-1), d.h. sie sind keine Faktoren von e Privater Schlüssel d(e^-1) mod ((p-1)(q-1)) Verschlüsselung c = (m^e) mod n Entschlüsselung m = (c^d) mod n Wir wählen p = 47;q = 71 n = pq = 3337 Der Chiffrierschlüssel e darf keine gemeinsamen Faktoren mit (p-1)(q-1) = 46 * 70 = 3220haben. Wir wählen als Wert für e (zufällig) e = 79

7 RSA-Verschlüsselung Mittels des erweiterten Euklidischen Algorithmus wird daraufhin d (privater Schlüssel) berechnet d = (79^-1) mod 3220 = 1019 ((79*1019) mod 3220 = 1) e und n werden veröffentlicht (bilden den öffentlichen Schlüssel), d bleibt geheim. p und q werden vernichtet. Zur Verschlüsselung der Nachricht wird diese zuerst in kleine Blöcke zerlegt. m1 = 688 m2 = 232 m3 = 687 Der erste Block wird folgendermaßen verschlüsselt (688^79) mod 3337 = 1570 Führt man diese Operation auch für die anderen Blöcke durch, so erhält man den Ciphertext c = Zur Entschlüsselung der Nachricht wird eine ähnliche Potenzierung mit dem Dechiffrierschlüssel (privater Schlüssel), also 1019, durchgeführt. (1570^1019) mod 3337 = 688 = m1

8 Sicherheit der Schlüssellängen (Stand 08/97)

9 Digitale Signaturen – Verschlüsselung sichert die Vertraulichkeit Aber: – Wer ist der Absender ? – Wurden die Daten von Dritten verändert ? Lösung: – Eindeutige Abbildung der Daten auf einen Bitstring (Hashwert) – Hashwert wird mit privatem Schlüssel des Absenders verschlüsselt und bildet die Signatur

10 Digitales Signieren und Verifizieren Daten Signatur Hashbildung z.B. MD5 verschlüsseln Daten Hash A Signatur Daten Hash Hashbildung z.B. MD5 Hash entschlüsseln Public Key A Private Key A B Sind die beiden Hashwerte identisch, ist die Nachricht authentisch und integer Signatur Daten

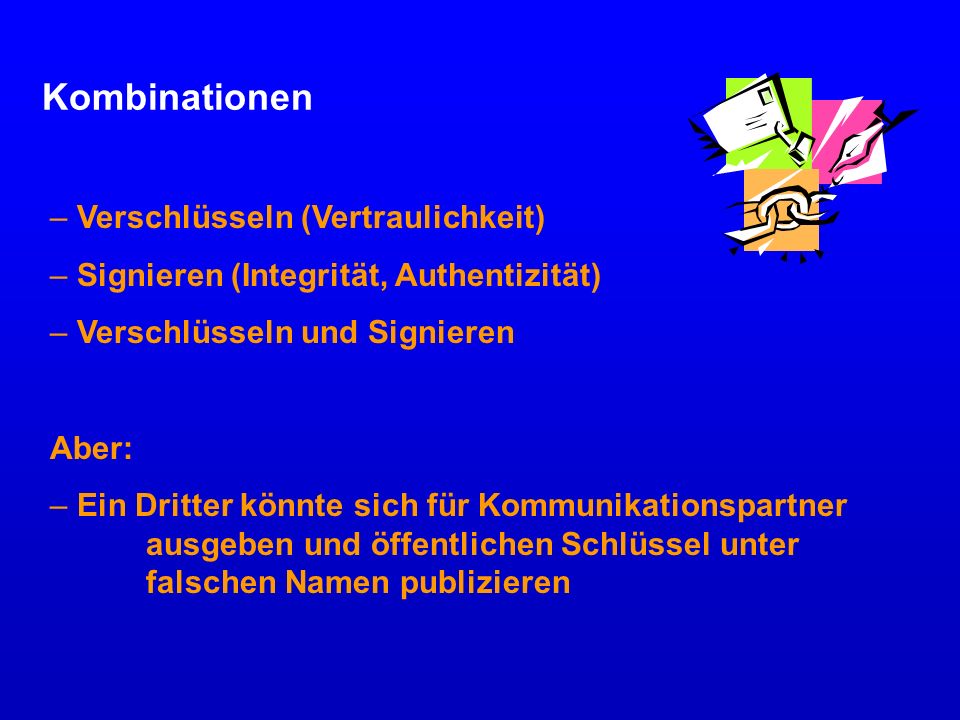

11 Kombinationen – Verschlüsseln (Vertraulichkeit) – Signieren (Integrität, Authentizität) – Verschlüsseln und Signieren Aber: – Ein Dritter könnte sich für Kommunikationspartner ausgeben und öffentlichen Schlüssel unter falschen Namen publizieren

12 Zertifikate Ein Zertifikat [...] ist eine mit einer digitalen Signatur versehene digitale Bescheinigung über die Zuordnung eines öffentlichen Signaturschlüssels zu einer natürlichen Person (Signaturschlüssel- Zertifikat) [...]. (SigG § 2 Abs. 3) – Zertifikate werden von Trustcentern bzw. Certficate Authorities (CA) ausgestellt

13 Aufgaben eines Trustcenters – Antragstellung und Registrierung – Identifizierung – Zertifikatsausstellung – Verzeichnis- und Zeitstempeldienst – Sperrmanagement – Schlüsselgenerierung

14 Zertifikate - für wen? –Personen –Organisationen –Webserver –Software

15 Zertifikatstypen –PGP-Zertifikate – –Dateiverschlüsselung –X.509-Zertifikate – (S/MIME) –SSL-Verbindungen / Sicheres Browsen –Dateiverschlüsselung

16 Was enthält ein Zertifikat X.509: –Angaben zur Person (Name, Firma, Abteilung, Land, Bundesland, Ort, , etc.) –Seriennummer –Aussteller –Gültigkeitsdauer –Öffentlichen Schlüssel –Signatur eines Trustcenters –Extensions PGP V. 5.X –Angabe zur Person (Name, ) –Gültigkeitsdauer (optional) –Öffentlicher Schlüssel –Signaturen Dritter

17 Zertifikatshierarchie X Certificate chainPGP - Web of Trust Alice Bob Carol Dave Root-CA CA 1 CA n Dave

18 X509-Zertifikat Certificate: Data: Version: 3 (0x2) Serial Number: (0x1eeac) Signature Algorithm: md5WithRSAEncryption Issuer: C=DE, ST=Hamburg, L=Hamburg, O=TC TrustCenter for Security in Data Networks GmbH, OU=TC TrustCenter Class 3 Validity Not Before: Nov 18 15:22: GMT Not After : Nov 18 15:22: GMT Subject: C=DE, ST=Bremen, L=Bremen, O=, OU=, CN=Stephan Subject Public Key Info: Public Key Algorithm: rsaEncryption RSA Public Key: (1024 bit) Modulus (1024 bit): 00:bf:37:be:d2:f8:33:cd:1c:60:b8:a5:bf:51:04: 71:8c:b4:29:c4:39:93:24:da:b5:f4:55:34:fc:bf: 07:0b:fc:77:bd:fa:86:b9:b5:98:2f:5b:fe:9b:8e: 99:b9:65:2b:8a:5e:30:e1:7c:16:8a:28:fe:5a:6c: b2:47:56:83:73:ba:73:86:c2:01:d5:ad:69:25:54: 81:b9:45:c7:78:6c:3a:12:2b:f8:43:a8:d1:8a:81: 57:d1:92:e3:51:43:f0:22:87:4c:e5:96:23:de:5e: 41:5e:c8:82:6d:d7:6e:f9:c1:9d:06:03:34:42:61: bc:5c:39:9a:2f:11:80:a5:0b Exponent: (0x10001) X509v3 extensions: Netscape Revocation Url: https://www.trustcenter.de/cgi-bin/check-rev.cgi/01EEAC? Netscape Renewal Url: https://www.trustcenter.de/cgi-bin/Renew.cgi? Netscape CA Policy Url: Netscape Comment: TC TrustCenter Class 3 Netscape Cert Type:.... Signature Algorithm: md5WithRSAEncryption 7d:80:98:2d:56:35:b5:d7:d9:c2:a6:a8:db:d5:80:2d:f7:89: 55:99:2d:34:04:7a:fb:c1:ec:30:64:0e:2f:43:a5:45:e0:70: 81:15:a0:5a:f0:c6:a3:cd:c1:d2:9b:87:fb:46:a3:a1:2d:8b: ba:d7:12:25:1f:53:30:13:03:75:9d:97:59:b7:31:3b:fb:29: 77:d5:08:46:80:d0:1d:7b:c5:be:81:5c:ba:b1:d9:86:44:09: d9:73:fe:59:3f:df:c7:24:bf:45:84:48:f2:08:0e:00:d9:87: 1f:ef:60:6e:c1:62:f4:1c:00:08:e3:43:b9:98:f5:2d:da:0a: ff:3e

19 CRL (Certificate Revocation List) –Sperrliste mit kompromittierten Zertifikaten –Enthält Seriennummer des Zertifikates mit Signatur der CA –Wird in regelmäßigen Intervallen veröffentlicht Aber: –Ist nicht immer aktuell

20 Online-Abfrage über OCSP oder LDAP –Zertifikatsstatus ist immer aktuell Aber: –Erfordert große Bandbreite beim OCSP-Responder bzw. LDAP-Server der CA

21 Anwendungen –Telearbeit –Online-Shopping –Elektronische Bankgeschäfte – –Intranet Anwendungen –Online-Reisebuchung –Verbindliche Verträge –Online-Behördengänge – Sicheres Surfen etc.

22 SSL-Protokoll –Entwicklung von Netscape (1994) –Bietet die Möglichkeit der End-zu-End- Verschlüsselung, Authentifizierung und Integritätsüberprüfung –Basiert auf X.509-Zertifikaten –Unabhängig von Protokollen der Applikationsschicht (HTTP, Telnet, FTP)

23 SSL-Handshake ClientClient HelloServer Festlegung der Protokoll-Version (SSL2, SSL3), Server HelloSession ID, Cipher-Suite und Austausch von Zufallswerten, Kompressionsmethode CertificateOptional Versenden des Server-Zertifikats und Nachfrage nach dem Client-Zertifikat Server Key Exchange Certificate Request Server Hello Done CertificateSenden des Client-Zertifikats Client Key Exchange RSA encrypted premaster secretSenden des 48 Byte Premaster secrets Finished

24 Cipher-Suiten NameVersion Schlüsselvert. Authentifikation VerschlüselungHash EDH-RSA-DES-CBC3-SHA SSLv3 Kx=DH Au=RSA Enc=3DES(168) Mac=SHA1 EDH-DSS-DES-CBC3-SHA SSLv3 Kx=DH Au=DSS Enc=3DES(168) Mac=SHA1 DES-CBC3-SHA SSLv3 Kx=RSA Au=RSA Enc=3DES(168) Mac=SHA1 IDEA-CBC-SHA SSLv3 Kx=RSA Au=RSA Enc=IDEA(128) Mac=SHA1 RC4-SHA SSLv3 Kx=RSA Au=RSA Enc=RC4(128) Mac=SHA1 RC4-MD5 SSLv3 Kx=RSA Au=RSA Enc=RC4(128) Mac=MD5 EDH-RSA-DES-CBC-SHA SSLv3 Kx=DH Au=RSA Enc=DES(56) Mac=SHA1 EDH-DSS-DES-CBC-SHA SSLv3 Kx=DH Au=DSS Enc=DES(56) Mac=SHA1 DES-CBC-SHA SSLv3 Kx=RSA Au=RSA Enc=DES(56) Mac=SHA1 DES-CBC3-MD5 SSLv2 Kx=RSA Au=RSA Enc=3DES(168) Mac=MD5 IDEA-CBC-MD5 SSLv2 Kx=RSA Au=RSA Enc=IDEA(128) Mac=MD5 RC2-CBC-MD5 SSLv2 Kx=RSA Au=RSA Enc=RC2(128) Mac=MD5 RC4-MD5 SSLv2 Kx=RSA Au=RSA Enc=RC4(128) Mac=MD5 RC4-64-MD5 SSLv2 Kx=RSA Au=RSA Enc=RC4(64) Mac=MD5 DES-CBC-MD5 SSLv2 Kx=RSA Au=RSA Enc=DES(56) Mac=MD5 EXP-EDH-RSA-DES-CBC-SHA SSLv3 Kx=DH(512) Au=RSA Enc=DES(40) Mac=SHA1 export EXP-EDH-DSS-DES-CBC-SHA SSLv3 Kx=DH(512) Au=DSS Enc=DES(40) Mac=SHA1 export EXP-DES-CBC-SHA SSLv3 Kx=RSA(512) Au=RSA Enc=DES(40) Mac=SHA1 export EXP-RC2-CBC-MD5 SSLv3 Kx=RSA(512) Au=RSA Enc=RC2(40) Mac=MD5 export EXP-RC4-MD5 SSLv3 Kx=RSA(512) Au=RSA Enc=RC4(40) Mac=MD5 export EXP-RC2-CBC-MD5 SSLv2 Kx=RSA(512) Au=RSA Enc=RC2(40) Mac=MD5 export EXP-RC4-MD5 SSLv2 Kx=RSA(512) Au=RSA Enc=RC4(40) Mac=MD5 export

25 Vertragsanwendung Web-Browser Vertragsclient Security-ProxySecurity-Proxy Client Ecommerce System Vertragsserver SSL-WebserverSSL-Webserver Anbieter Public Key Server 1. Zusammenstellung des Warenkorbes 2. Bestelleingang 9. Übergabe der Signatur 3. Übergabe des Vertragstextes4. Senden des Vertrages 6. Senden der Unterschrift (Signatur und Zertifikat) 10. Übergabe der Anbietersignatur Trustcenter 5. Vertragessignierung 7. Überprüfung des Zertifikatsstatus8. Antwort

26

27

28

29 Security Proxy Browser z.B. MSIE, Netscape 128 Bit SSL-Server Proxy Client Server Computer AComputer B 40 Bit Verbindung 128 Bit Verbindung Apache mit mod_ssl Stronghold, Roxen Challenger

30 Secure Electronic Transaction (SET) –Entwickelt von VISA und MasterCard (V Juni 1997) –Protokoll für sichere Kreditkartenzahlungen –Basierend auf X.509-Zertifikaten –Zertifikatshierarchie

31 SET-Struktur

32 SET-Zertifikatshierarchie

33 Signaturgesetz / Signaturverordnung –SigG (22. Juli 1997), SigV (8. Oktober 1997) –SigG regelt Genehmigung von Zertifizierungsstellen, Inhalt, Vergabe und Sperrung von Zertifikaten, Zeitstempeldienste etc. –SigG schafft die Rahmenbedingungen für die rechts- verbindliche digitale Signatur –SigV regelt die Anforderungen für den Betrieb einer Zertifizierungsinstanz / Trustcenter

34 Signaturgesetz: Anforderungen an das Trustcenter –Zuverlässige Mitarbeiter –Begrenzte Anzahl von Mitarbeitern darf zertifizieren –Bauliche Maßnahmen –Vier-Augen Prinzip –Lückenlose und manipulationsfreie Protokollierung –Signaturschlüssel sind nicht kopierbar –Hohe Verfügbarkeit von Public Key Servern

35 Signaturgesetz: Anforderungen auf der Benutzerseite –Smartcard und Smartcard-Reader –Sicherheitssoftware (z.B. Anzeigekomponente) –Sorgfaltspflicht

36 Signaturgesetzkonforme Zertifikate Vorteile: –Hohe Sicherheit / Vertrauen –Unterschriftensurrogat / Rechtsverbindlichkeit Nachteile: –Z.Z. keine Unterstützung durch Standardsoftware –Hohe Kosten für SigG-konforme Komponenten

37 Softwarezertifikate (nicht-SigG-konform) Vorteile: – Unterstützung durch Standardsoftware – Unterschiedliche Identifizierungsverfahren / Trustlevel Nachteile: – Keine Mindestanforderungen an Trustcenter – Schlechte Einschätzung der Vertrauenswürdigkeit – Häufig nur geringe Schlüssellängen

38 Vielen Dank für Ihre Aufmerksamkeit

39 Diffie-Hellman-Schlüsselaustausch A und B einigen sich auf eine große Primzahl n und eine Zahl g. Diese beiden Zahlen müssen nicht geheim bleiben. A wählt eine große zufällige Zahl x und sendet B X = (g^x) mod n B wählt eine große zufällige Zahl y und sendet A Y = (g^y) mod n A berechnet k = (Y^x) mod n B berechnet k = (X^y) mod n Sowohl k als auch k sind gleich (g^(xy)) mod n Beispiel: n = 7g = 3x = 9y = 11 A berechnet: X = (3^9) mod 7 == mod 7 = 6 B berechnet: Y = (3^11) mod 7 == mod 7 = 5 k = (5^9) mod 7 = mod 7 = 6 k = (6^11) mod 7 = mod 7 = 6
