1 Philos II - Workshop VES-Lock-In-Schutz

2 08/03 SSt 2 VES-Lock-In-Schutz Was ist VES-Lock-In? Funktionsweise VES-Lock-In-Schutz Programmierung Was macht der Wettbewerb?

3 08/03 SSt 3 Wann kommt VES-Lock-In vor? Vor allem bei Schrittmacherpatienten mit folgenden Eigenschaften... –ausgeprägter AV-Block I. Grades, retrograde Leitung meist blockiert –Eigenrhythmus, in der Regel chronotrop kompetent, da der VES-Lock-In mit steigender Eigenfrequenz wahrscheinlicher wird...und folgenden Einstellungen des Schrittmachers –relativ lang programmierte atriale Refraktärzeit –evtl. ist zusätzlich die atriale Refraktärzeit- verlängerung aktiviert

4 08/03 SSt 4 Was ist VES-Lock-In (1)? TARPGrundintervall As Vp

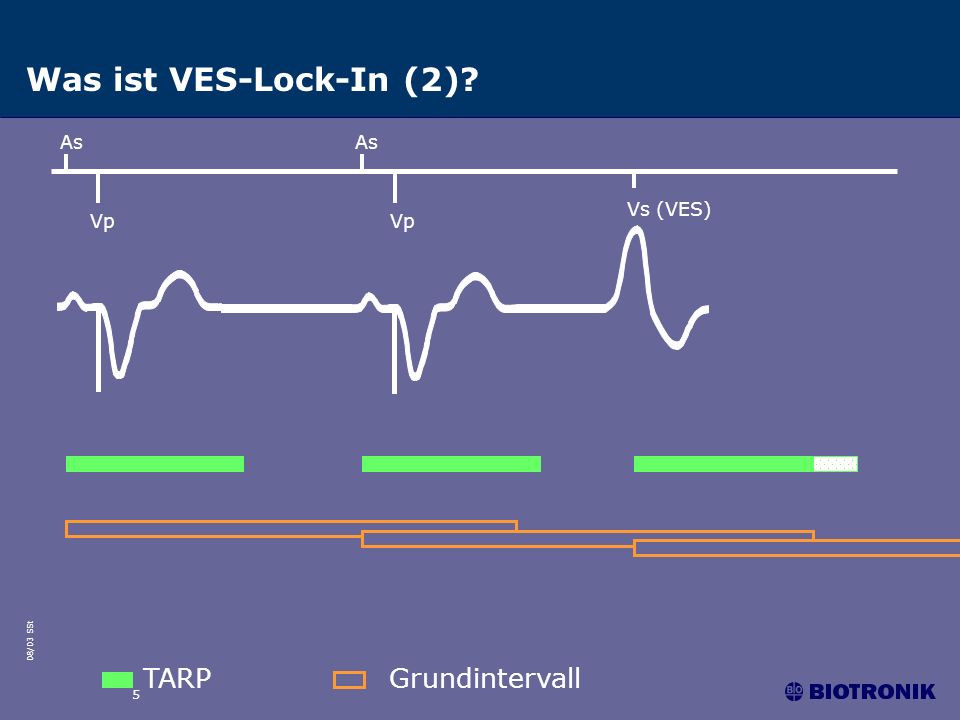

5 08/03 SSt 5 Was ist VES-Lock-In (2)? TARPGrundintervall As Vp Vs (VES)

6 08/03 SSt 6 Was ist VES-Lock-In (3)? TARPGrundintervall Vs (VES) Ars

7 08/03 SSt 7 Funktionsweise des VES-Lock-In-Schutzes Die Funktion sucht nach aufeinander folgenden Ars-Vs-Zyklen. Nach n Zyklen (n = 4, 6 oder 12) wird der VES-Lock-In durch Abgabe eines ineffektiven atrialen Stimulus (0,1V und 0,1ms) synchron (kurz nach) zum Ars-Ereignis durchbrochen. Das Timing des Schrittmachers wird wieder zurückgesetzt.

8 08/03 SSt 8 Funktionsweise des VES-Lock-In-Schutzes (2) TARPGrundintervall Vs (VES) Ars Ars Ap As Vp... Vp... n Zyklen

9 08/03 SSt 9 Programmierung Die Funktion ist im Werksausgangsprogramm nicht auf EIN, d.h. sie muss bei Bedarf aktiv eingeschalten werden. Nach setzen von VES-Lock-In-Schutz auf Ein besteht die Möglichkeit, die Anzahl der Zyklen vor Terminierung auf 4, 6 oder 12 zu setzen (4 ist voreingestellt).

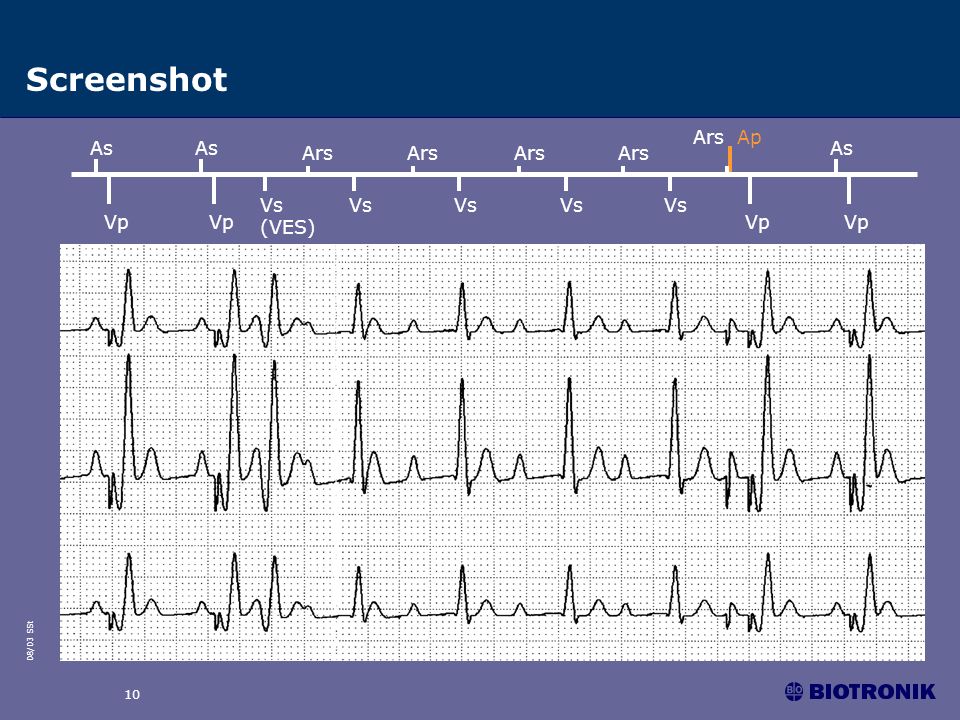

10 08/03 SSt 10 Screenshot Vs (VES) Ars Ars Ap Vp As Vp As Vs Ars Vs Ars Vs Ars Vs Vp As

11 08/03 SSt 11 Statistiken Die VES-Definition beinhaltet bei Philos II die Bedingung V-V-Intervall < 500 ms, d.h. V-V-Intervalle, die langsamer als 120 ppm sind, werden nicht als VES gezählt. Der VES- Lock-In-Schutz reagiert aber auch auf solche langsameren V-V-Intervalle und hat damit volle Funktionalität. Unter Besondere Ereignisse wird die Anzahl der Interventionen durch den Algorithmus gezählt.

12 08/03 SSt 12 Argumentation / Wettbewerb Diese Funktion gibt es beim Wettbewerb nicht. Es wurden Fälle mit VES-Lock-In bei Schrittmachern folgender Hersteller beschrieben: Pacesetter 1,2 Vitatron 1 Medtronic 1 CCS 1 Biotronik 1 1) Bode et al., PACE ) Barold, PACE 1999
