Lesiak Voll- und Halbschnitt Lesiak Voll- und Halbschnitt.

Ähnliche Präsentationen


Präsentation zum Thema: "Lesiak Voll- und Halbschnitt Lesiak Voll- und Halbschnitt."—  Präsentation transkript:

1

2 Lesiak Voll- und Halbschnitt

3 Lesiak Voll- und Halbschnitt

4 Lesiak Voll- und Halbschnitt

5 Lesiak Vollschnitt Halbschnitt Beenden Voll- und Halbschnitt

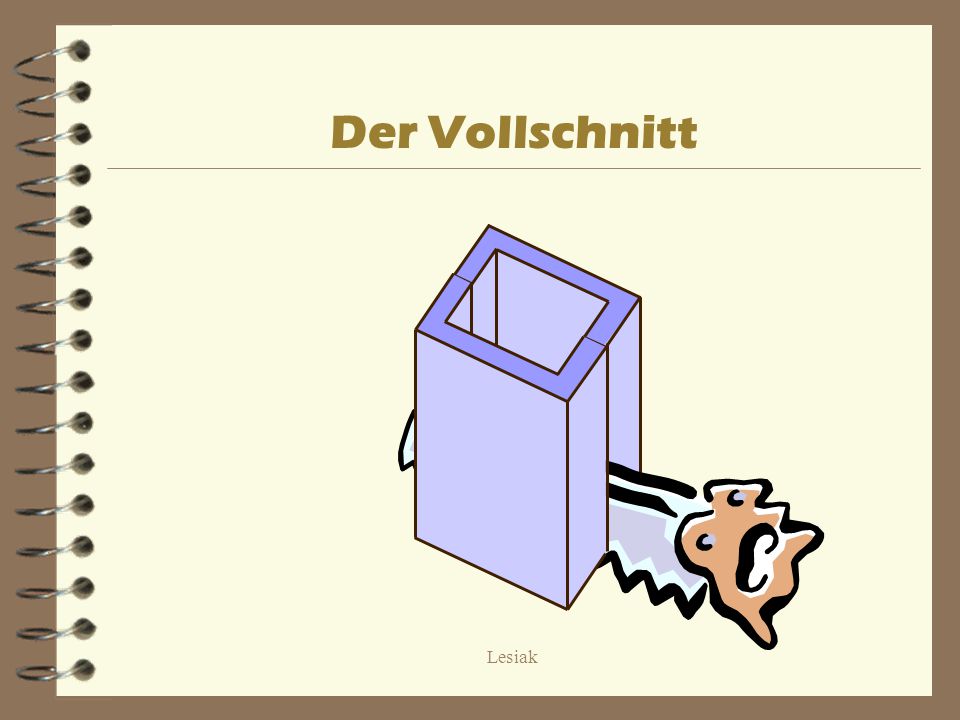

6 Lesiak Der Vollschnitt

7 Lesiak Man schneidet durch den ganzen Körper. Der Vollschnitt

8 Lesiak Schnittflächen werden schraffiert! Der Vollschnitt

9 Lesiak Angabe der Schnittebene mit einer breiten strichpunktierten Linie Die Schnittfläche wird mittels einer Schraffur hervorgehoben. Der Vollschnitt im Grundriss : im Aufriss :

10 Lesiak Der Halbschnitt

11 Lesiak Man schneidet ein Viertel des Körpers heraus. Der Halbschnitt

12 Lesiak Der Halbschnitt Schnittflächen werden schraffiert!

13 Lesiak Angabe der Schnittebene mit einer breiten strichpunktierten Linie Die Schnittfläche wird mittels einer Schraffur hervorgehoben. Der Halbschnitt im Grundriss : im Aufriss :
