1 Vielfalt der Schmiedeteile:

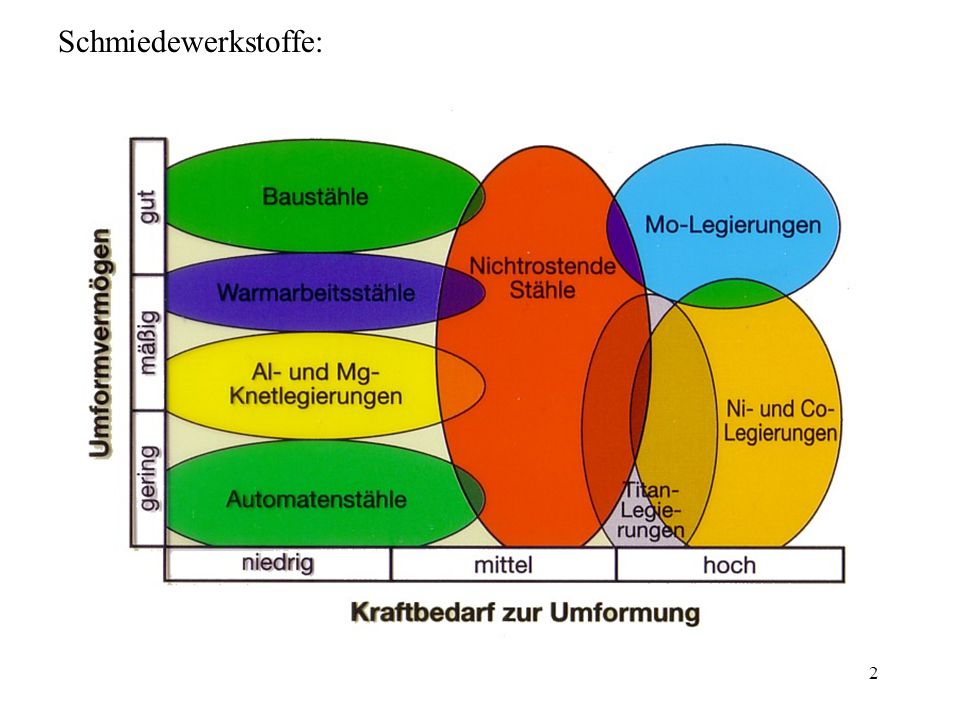

2 Schmiedewerkstoffe:

3 -Freiformschmieden-Prinzipdarstellung:

4 Stauchen: Das Stauchen führt durch die Reibung an den Umformflächen zum Ausbauchen. Stauchen ist möglich bis zu Werkstücklänge =3,5xWerkstückdurchmesser, weil sonst Werkstück knickt. Bei längeren Werkstücken wird örtlich erwärmt und umgeformt.

5 Werkstofffluss beim Stauchen:

6 Schmiedearbeiten:

7 Erwärmen der Werkstücke auf Schmiedetemperatur:

8

9 Handschmiedewerkzeuge:

10 Manipulatoren: Zur Handhabung schwerer Schmiedestücke bis zu 100t und 20 m Länge, welche mit Maschinenhämmer oder Pressen umgeformt werden.

11 Gesenkschmieden: Umformen in zwei gegeneinander bewegten Werkzeughälften, den Gesenken. Der Gesenkhohlraum-die Gravur- entspricht der Gegenform des herzustellenden Gesenkschmiedeteiles. Nach beendeter Umformung ist das Werkstück von Ober- und Untergesenk allseitig umschlossen.

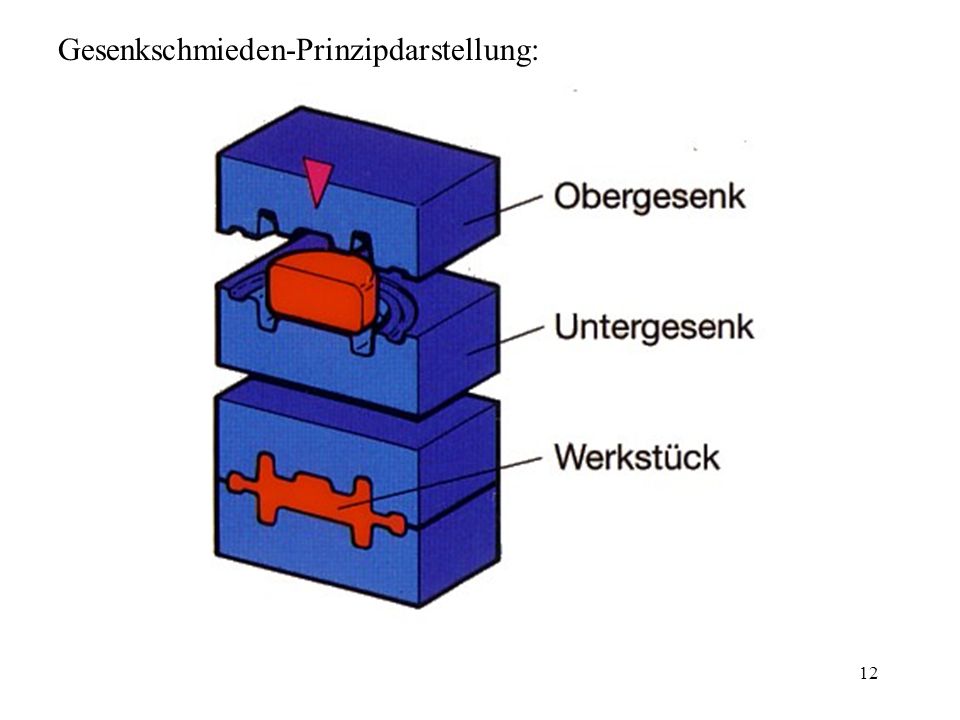

12 Gesenkschmieden-Prinzipdarstellung:

13 Gesenkschmieden von der Stange:

14 Gesenkschmieden vom Spaltstück:

15 Das Gesenk bildet Gegenform des Werk-stückes
Das Gesenk bildet Gegenform des Werk-stückes. Die Hohlräume im Gesenk werden Gravur genannt. Gesenke bestehen aus dem Gesenkober- und unterteil. Gesenk

16 - Gesenke: Gesenkhälften werden durch Leisten oder Dübel und Löcher geführt.

17 - Gesenke mit mehreren Teilfugen:
um Werkstücke mit Hinterschneidungen Herstellen zu können.

18 - Stufengesenke: zur Herstellung komplizierter Formen werden mehrere Gravuren in in ein Gesenk gearbeitet.

19 Vorgänge im Gesenk:

20 Stauchen-Prinzipdarstellung:

21 Kaltstauchen: Zur Herstellung von Bolzen, Schrauben und Nieten und sonstigen Teilen aus Draht.

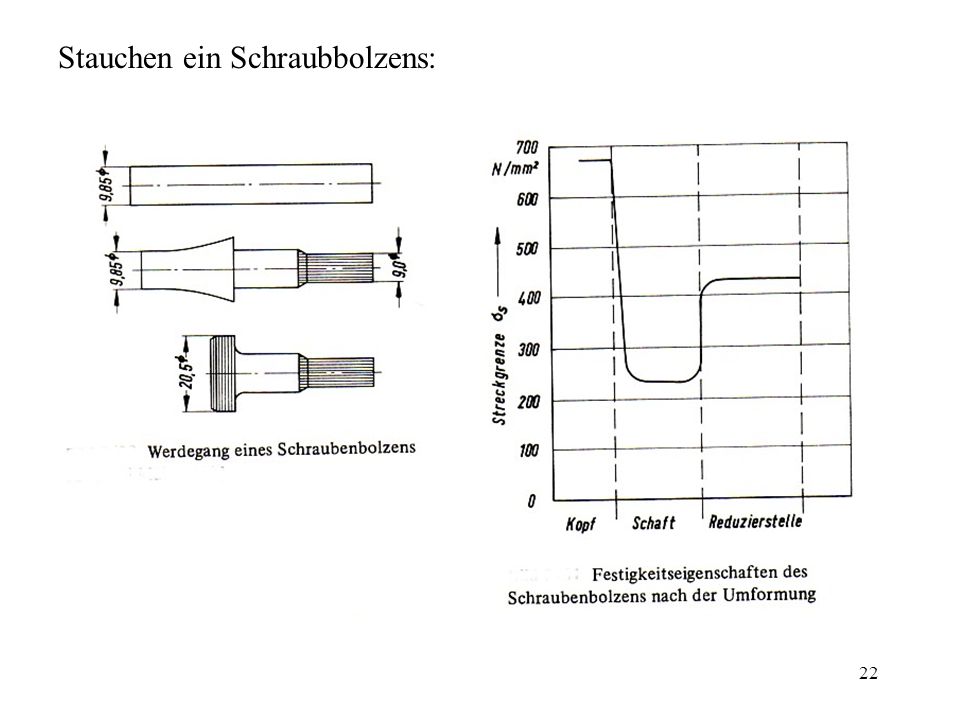

22 Stauchen ein Schraubbolzens:

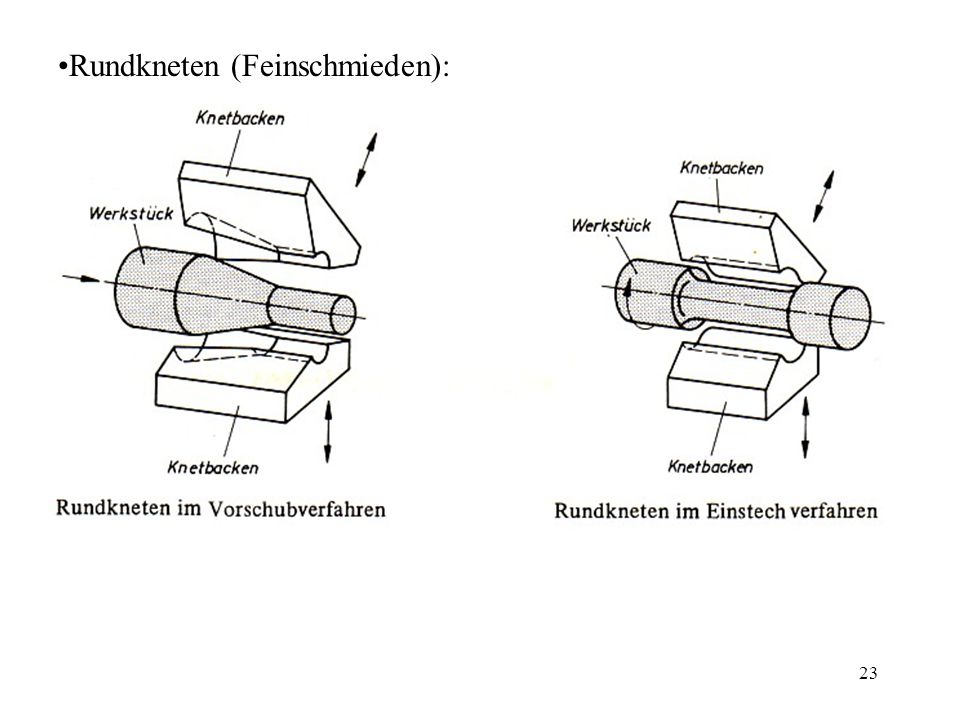

23 Rundkneten (Feinschmieden):

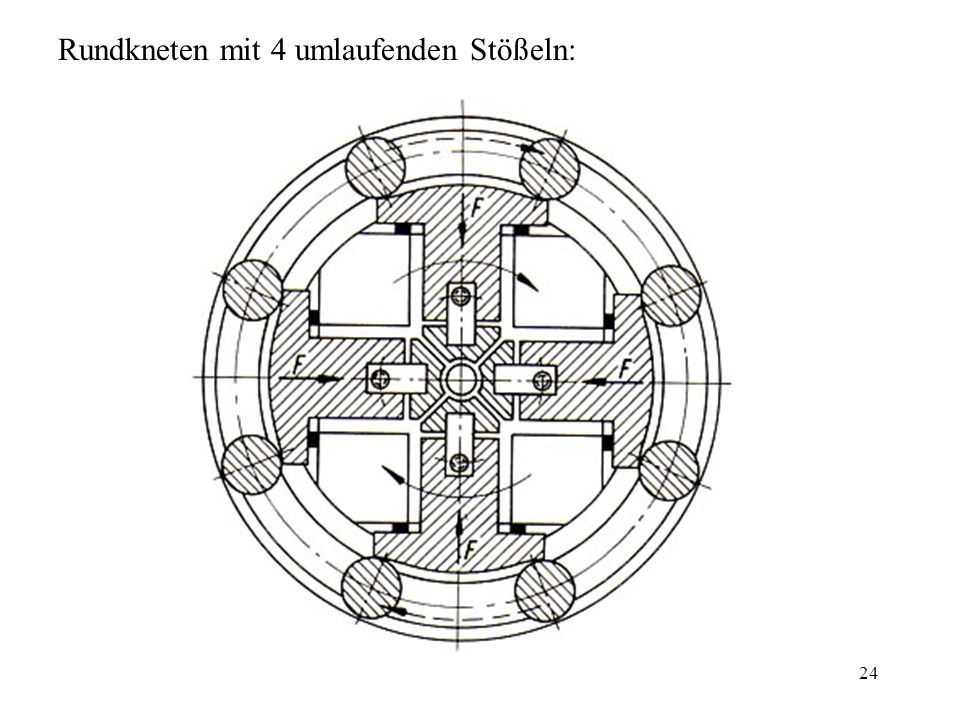

24 Rundkneten mit 4 umlaufenden Stößeln:

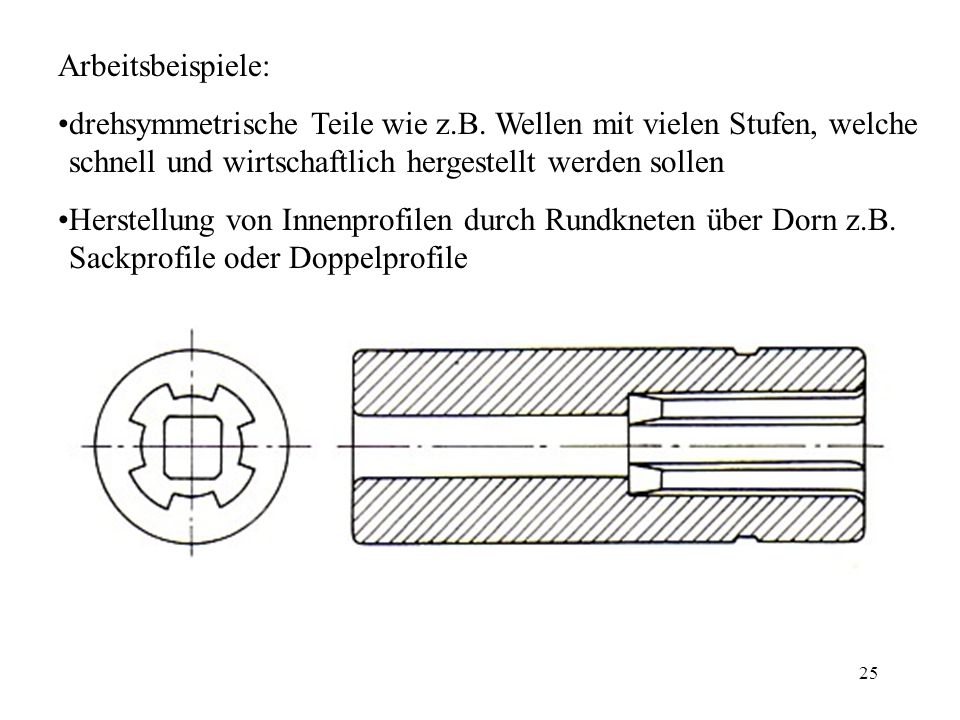

25 Arbeitsbeispiele: drehsymmetrische Teile wie z.B. Wellen mit vielen Stufen, welche schnell und wirtschaftlich hergestellt werden sollen Herstellung von Innenprofilen durch Rundkneten über Dorn z.B. Sackprofile oder Doppelprofile
